CGNU1-B/60/4P 电涌保护器(T2级)
阅读次数：543 发布时间：2020-09-10

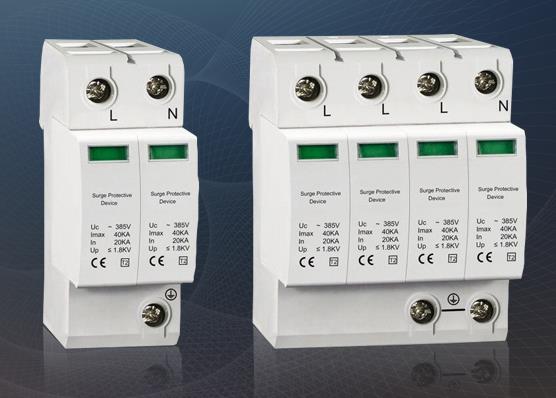

CGNU1-B/60/4P 电涌保护器(T2级)
◆产品说明:
CGNU1-B系列电涌保护器(以下简称SPD)适用于交流50/60HZ, 额定电压至380V的IT、 TT、 TN-C、TN-S、TN-C-S， 等供电系统,对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。依据IEC61643-1: 1988-02标准的第1级电涌保护器。B类电涌保护器。SPD具有共模(MC)和(MD)差模保护方式。SPD符合GB188802.1/IEC61643-1。
◆工作原理:
CGNU1-B/60/4P 电涌保护器(T2级) 在三相四线制系统中，三切向钱看相线和一条零线对接地线之间均有保护器(图1) 。在正常情况下保护器处于高电阻状态，当电网因雷击或者其它原因出现浪涌过电压时，保护器将立即在纳秒级时间人迅速导通,将当涌入大地，从而保护了电网上的用电量设备。当该当泾有电压通过保护器，且消失后保护吕重新变到高电阻状态，从而不影响电网的正常运行。
◆安装:
1、保护器按要求安装后不需调整。
2、只要保护器安装得当即自动对电网保护区。
3、运行中要定期检查模块是否失效，同时观察熔断器的指示红灯是否发亮，及时更换失效元件。

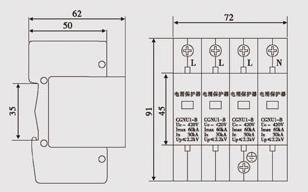

◆外型尺寸图:
◆原理图：
◆技术参数：
型号规格 | CGNU1-B/60 | CGNU1-B/80 | |||||
极数 | 1P | 2p | 3p | 4P | 1P | 2p | 3P 4P |
电网运行电压Un(V) | 220 | 380 | 220 | 380 | |||
最大持续工作电压Uc(V) | 220 | 385/420/440/460 | 220 | 385/420/440/460 | |||
电压保护水平Up(kV)< | 2 | 2 | 2.3 | 2.3 | |||
最大放电电流 | 60 | 80 | |||||
标称放电电流 | 30 | 40 | |||||
响应时间ns | <25 | ||||||
防护等级 | IP20 | ||||||
用途 | 进线—级保护 | ||||||
