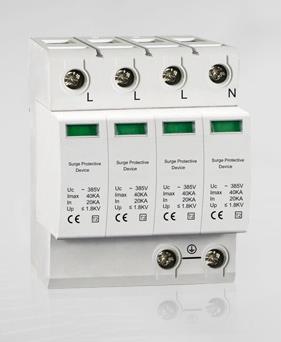

CGNU1-B/100/420/4P 电涌保护器(T2级)
阅读次数：429 发布时间：2020-09-10
◆产品说明:
CGNU1系列电涌保护器(以下简称SPD)适用于交流50/60HZ,额定电压至380V的IT、TT、 TN-C、 TN-S、TN-C-S,等供电系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。依据IEC61643-1:1988-02标准的第1级电涌保护器。B类电涌保护器。SPD具有共模(MC)和(MD) 差模保护方式。SPD符合GB1 88802.1/1EC61643-1.
◆工作原理:
1、SPD为一 端口，能触电保护,户内式，固定安装，电压限制型。
2、SPD内置脱离器，当SPD因过热、击穿失效时，脱离器能自动的将其网上脱离，同时给出指示信号。正常I作时可视窗口显示绿色，失效脱离后显示红色。
3.、每线最大放电电流Imax可达成100kA.
◆安装:
1、安装在LPZOA或者L PZOB区与LPZ1区交界处,采用35mm的标准安装，连接铜质导线为6-35mm2.
2、通常安装在进线低压主配电柜处。
3、接地线应采用10mm
2以上的双色导线，长度不得超过500mm。
4、为了防止电涌保护器失效后影响电网正常运行，联于L线保护器应该串联一个熔断器或断路器 (注: 依据标准电流IN选择)。

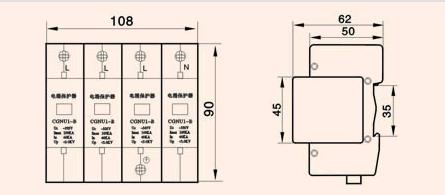

◆外型尺寸图:

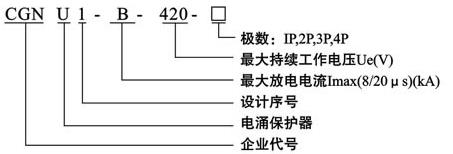

◆型号含义：
◆技术参数：
型号规格 | CGNU1-B/100 | CGNU1-B/80 | CGNU1-B/60 | |||||||||
极数 | 1P | 2P | 3P | 3P+N | 1P | 2P | 3P | 3P+N | 1P | 2P | 3P | 3P+N |
电网运行电压Un(V) | 220 | 380 | 220 | 380 | 220 | 380 | ||||||
最大持续工作电压Uc(V) | 420 | 420 | 420 | |||||||||
电压保护水平Up(kV)< | 3 | 2.5 | 2.2 | |||||||||
最大放电电流 | 100 | 80 | 60 | |||||||||
标称放电电流 | 60 | 40 | 30 | |||||||||
响应时间ns | <25 | |||||||||||
防护等级 | IP20 | |||||||||||
用途 | 进线-级保护 | |||||||||||
