电涌保护器ARD-20/4P/385
阅读次数：652 发布时间：2020-09-10
电涌保护器ARD-20/4P/385
电涌保护器（简称 SPD），ARD-80、ARD-40、ARD-20电涌保护器适用于交流 50/60Hz，额定电压 400V以下的供电系统中，用于第二级电源设备的保护。适应于工业、建筑、民航、金融、证券、数据中心、电信、机房、港口、轨道等系统的电源防护及信号防护，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等）引起的电涌脉冲及瞬间过电压对设备的损坏。
ARD-20/4P/385相关型号
ARD-20/4P/385、ARD-40/4P/385、ARD-60/4P/385、ARD-80/4P/385、ARD-100/4P/385、ARD-150/4P-275V
ARD-20/4P/385过电压保护器参数
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
选配熔断器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
选配断路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
选择导线mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
组合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
响应时间 | ≤25ns(tA) | |||||||
ARD-20/4P/385最大持续工作电压的选择
最大持续工作电压Uc是可以持续施加在SPD上的最大电压有效值（或直流电压）。这个数值是SPD的一个门限值，即当工作电压超过这个数值，SPD开通、漏电流指数级增大。
Uc的选择和系统接地形式、系统电压、电能质量有关。Uc值至少要大于正常工作时的电压，例如在TN系统中380/220V，电压正偏差不大于7%，但我国实际电压正偏差往往超过此值，按照10%考虑，在加上老化因素，按照5%，Uc≥1.15Uo。
在供电系统电压偏差超过 10% 以及因谐波作用使正常运行电压幅值升高的场所，还应根据具体情况适当提高上述 SPD 规定的 Uc值；但同时应兼顾过电压保护水平（Up）与被保护设备的配合。其中Uo为相电压、U为线电压。
在直流系统中， SPD 的最大持续工作电压 Uc 约为被保护系统额定电压的 1.5倍左右（经验值）。

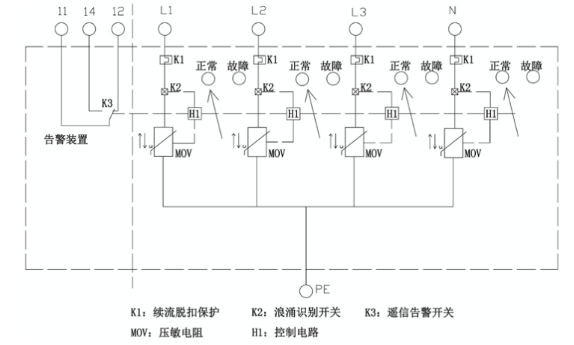

ARD-20/4P/385避雷器线路图
电涌保护器ARD-20/4P/385产品特性
高能电涌保护，内置瞬间过流断路装置；
遥信电涌保护，可插拔更换防雷模块；
失效检测指示，单模块放电电流10~40KA；
标准模块化，安装内置过热断路装置；
ns级反应速度，插拔防呆设计。
