CGNU1-C/40/420/4P 电涌保护器(T2级)
阅读次数：654 发布时间：2020-09-10
◆产品说明:
CGNU1-C/40/420/4P(以下简称SPD)适用于交流50/60HZ,额定电压至380V的IT、TT. TN-C、 TN-S、 IT等供电系统，CGNU1-C/40/420/4P对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。
◆安装:
CGNU1-C/40/420/4P安装在LPZ1或LPZ3交界处，连接铜导线为2.5-35mm2。适用住宅配电箱、计算机设备、信息设备、电子设备及控制设备前或最近的插座箱内。
CGNU1-C/40/420/4P安装在LPZOB或L PZ1区与PZ2交界处，连接铜导线为2.5-35mm2.
◆遥信触点:
CGNU1-C/40/420/4P保护器可以制作带有遥信触点，遥信触点有一组转换触点，11中簧、11和12动断、 11和14动合，遥信触点有一组常开12和14，如果保护器的模块或者多个模块失效，触点将闭合、断开送出故障信息。

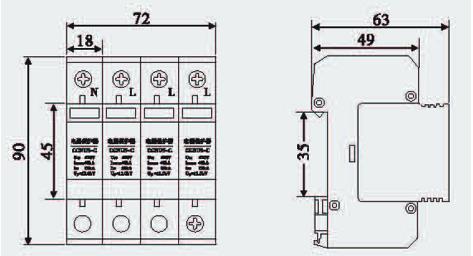

◆外型尺寸图:

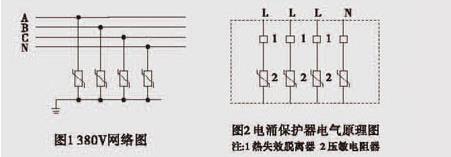

◆原理图：
◆技术参数：
型号规格 | CGNU1-40 | CGNU1-20 |
电网运行电压Un(V) | 380/220 | 380/220 |
最大持续工作电压Uc(V) | 420/275 | 420/275 |
电压保护水平Up(kV)< | 2.0/1.0 | 2.0/1.0 |
最大放电电流(8/20us)Lmax(kA) | 40 | 20 |
标称放电电流(8/20us)IN(KA) | 20 | 10 |
响应时间ns | <25 | |
防护等级 | IP20 | |
安装 | 35mm轨道 | |
-外壳材料 | -组转换，常开 | |
远程遥信触点类型 | 阻燃增强PC | |
端子性能 | AC220V1ADC30V1ACOS中=1 | |
远程遥信端子导体载面 | 1.5mm单股线/多股线 | |
相关产品型号：CGNU1-D/20/420/4P、CGNU1-C/40/420/4P、CGNU1-B/60/420/4P、CGNU1-B/80/420/4P、CGNU1-B/100/420/4P、CGNU1-B/120/420/4P、CGNU10-25/4P、CGNU1-B/100/4P
CGNU1-C/40/420/4P 电涌保护器(T2级)具有残压低、响应速度快、通流容量大，产品寿命长、维护简单、安装方便！十五年防雷经验，技术可靠, 应用范围广, 价格合理，产品精良,性能优越!用心塑造安全!
