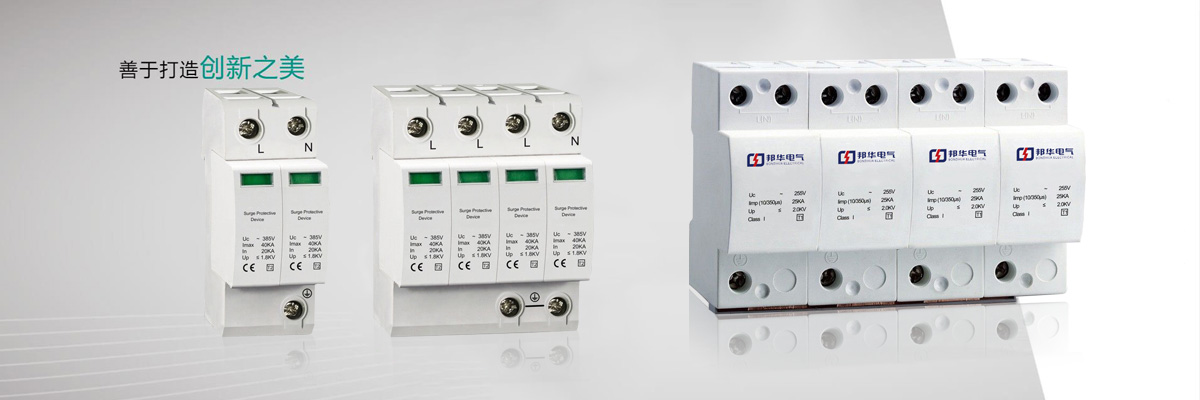

HLSP-400/40/4P 电涌避雷器（2P、3P+N）
阅读次数：1250 发布时间：2020-09-17
「HLSP-400/40/4P浪涌保护器」
本公司专业生产及销售HLSP-400/40/4P浪涌保护器，HLSP-400/40/4P电涌保护器具有残压低、通流容量大、响应速度快。HLSP-400/40/4P过电压防雷器安装方便，维护简单，产品寿命长！
产品参数：
型号 | 系统额定 | 最大持续工作 | 雷电冲击保护 | 标称放电电流 | 最大放电电流 | 电压保护水平 |
HLSP-400/200 | 400V | 440V | 2.5kV | 100kA | 200kA | 1.9kV |
HLSP-400/150 | 400V | 440V | 2.5kV | 80kA | 150kA | 1.9kV |
HLSP-400/100 | 400V | 440V | 2.0kV | 60kA | 100kA | 1.6kV |
HLSP-400/80 | 400V | 440V | 2.0kV | 40kA | 8OkA | 1.5kV |
HLSP-400/60 | 400V | 440V | 2.0kV | 30kA | 60kA | 1.5kV |
HLSP-400/40 | 400V | 440V | / | 20kA | 40kA | 1.4KV |
HLSP-400/20 | 400V | 440V | / | 10kA | 20kA | 1.3kV |
建议选型：
过电压区域 | LPZOB-LPZ1 | LPZOB-LPZ2 | LPZ2以内 | |
应用柜型 | 总配电柜或低压主柜 | 二次配电柜/动力柜 | 终端配电柜或控制柜 | 敏感设备前 |
耐冲击电压水平 | 6KV | 4KV | 2.5KV | 1.5KV |
雷电保护级别 | Ⅰ | Ⅱ | Ⅲ | Ⅳ |
通流容量 | 150-200KA | 80-100KA | 40-60KA | 20-40KA |
推荐选型 | HLSP-400/200/4P | HLSP-400/100/4P | HLSP-230V60/2P | HLSP-230/40/2P |
推荐选型 | HLSP-400/200/3P | HLSP-400/100/3P | HLSP-230/60/2P | HL.SP--230/40/2P |
推荐选型 | HLSP--400/200/3P | HLSP-400/100/4P | HLSP--230/60/2P | HLSP-.230/40/2P |
推荐选型 | HLSP-400/200/3P+1 | HLSP--400/100/3P+1 | HLSP--230/60/1P+1 | HLSP-230/40/1P+1 |

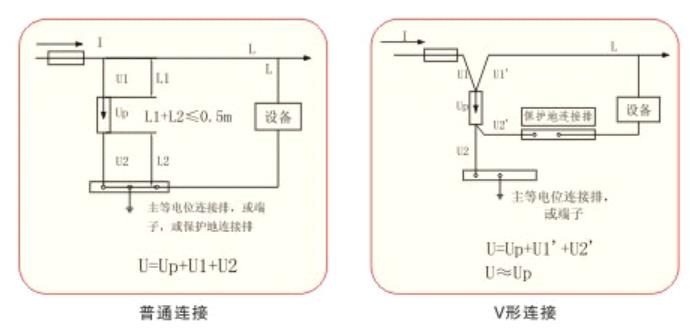

凯文式接线法
HLSP浪涌保护器支持凯文式连接方式。一般浪涌保护器连接长度应小于0.5m,否则过长的连线会产生额外的电压降，仍然有可能使设备损坏。如果电涌保护器的连接线长度，由于现场情况，不可能小于0.5m，则输入线采用V型(凯文式接线)连接方式，该连接方式可以有效降低残压(输入线和输出线的距离尽可能分开布置，如图所示)。
通流容量大，残压低：最大放电电流Imax可以达到200KA,残压均达到2.0KV以内。
响应时间快：小于5ns。传统浪涌保护器-般响应 时间为25ns。
声光报警系统 报警器:
报警器由AC220V供电，保护器正常工作时指示灯为绿色，常开触点闭合，常闭触点断开。声光报警功能:当保护器模块失效后，报警器发出蜂鸣音，同时将正常运行时的绿灯变成红灯。检修人员如按下停止按钮，蜂鸣音将暂时停止(但红灯将继续显示)，如果24小时后仍然没有消除故障，报警器将再发出蜂鸣音。
遥信触点:
HLSP电源浪涌保护器可带有遥信触点功能，遥信触点是一个常开触点，如果保护器的一个模块或者多个模块失效，触点将闭合，送出故障信息。
遥信触点额定值: AC36V、1A。
相关产品：
电源模块式：HLSP-400/200/4P、HLSP-400/150/4P、HLSP-400/100/4P、HLSP-400/80/4P、HLSP-400/60/4P、HLSP-400/40/4P、HLSP-400/20/4P、HLSP-A15、HLSP-A25、HLSP-A50
风电光伏专用：HLSP-690/100/4P、HLSP-690/80/4P、HLSP-690/60/4P、HLSP-690/40/4P
公司有着十五年防雷经验！技术可靠，HLSP-400/40/4P系列浪涌防雷器应用范围广, 产品精良，价格合理。西安邦华电气浪涌性能优越，用心塑造用电安全!欢迎您来电咨询：HLSP-400/40/4P系列浪涌保护器
