HLSP-690/100/4P 风电等特殊系统浪涌保护器/3P+N
阅读次数：788 发布时间：2020-09-17
「HLSP-690/100/4P浪涌保护器」
本公司专业生产及销售HLSP-690/100/4P浪涌保护器，HLSP-690/100/4P电涌保护器具有残压低、通流容量大、响应速度快。HLSP-690/100/4P过电压防雷器安装方便，维护简单，产品寿命长！
产品参数：
型号 | 系统额定 | 最大持续工作 | 雷电冲击保护 | 标称放电电流 | 最大放电电流 | 电压保护水平 |
HLSP-400/200 | 400V | 440V | 2.5kV | 100kA | 200kA | 1.9kV |
HLSP-400/150 | 400V | 440V | 2.5kV | 80kA | 150kA | 1.9kV |
HLSP-400/100 | 400V | 440V | 2.0kV | 60kA | 100kA | 1.6kV |
HLSP-400/80 | 400V | 440V | 2.0kV | 40kA | 8OkA | 1.5kV |
HLSP-400/60 | 400V | 440V | 2.0kV | 30kA | 60kA | 1.5kV |
HLSP-400/40 | 400V | 440V | / | 20kA | 40kA | 1.4KV |
HLSP-400/20 | 400V | 440V | / | 10kA | 20kA | 1.3kV |
建议选型：
过电压区域 | LPZOB-LPZ1 | LPZOB-LPZ2 | LPZ2以内 | |
应用柜型 | 总配电柜或低压主柜 | 二次配电柜/动力柜 | 终端配电柜或控制柜 | 敏感设备前 |
耐冲击电压水平 | 6KV | 4KV | 2.5KV | 1.5KV |
雷电保护级别 | Ⅰ | Ⅱ | Ⅲ | Ⅳ |
通流容量 | 150-200KA | 80-100KA | 40-60KA | 20-40KA |
推荐选型 | HLSP-400/200/4P | HLSP-400/100/4P | HLSP-230V60/2P | HLSP-230/40/2P |
推荐选型 | HLSP-400/200/3P | HLSP-400/100/3P | HLSP-230/60/2P | HL.SP--230/40/2P |
推荐选型 | HLSP--400/200/3P | HLSP-400/100/4P | HLSP--230/60/2P | HLSP-.230/40/2P |
推荐选型 | HLSP-400/200/3P+1 | HLSP--400/100/3P+1 | HLSP--230/60/1P+1 | HLSP-230/40/1P+1 |
过电压对特殊电压配电系统的危害
强大的雷击电流将导致室内电位升高，从而使设备与大地之间产生很高的电位差，直接损坏设备。迅速变化的雷电流会在电气回路和双股导线上感应产生高电压而导致系统的绝缘被破坏。雷电的破坏力极大，仅.靠外部的防雷(避雷针)是不够的，因为雷电波会直接或间接( 通过电磁感应)侵入电气通道和金属通道(如电源线、信号线盒金属管道)，煤矿配电系统、化工配电系统、DC690V、 DC220V、 300V、 500V、 700V等特殊电压配电系统产生很大的危害，轻则损坏线路，重则损坏电气设备，使系统瘫痪。造成难以估量的损失。另外电力系统自身的各种操作能在电力的系统上产生操作过电压，如大型容感性设备的起停、开关拉合、短路跳闸、电器拉弧都会在线路中产生瞬间过电压，从而危害电气系统。
产品的特点
◆核心元件采用进口品牌，性能优异
◆通流容量大，残压低
◆模块式设计，安装更换方便，维护简单，外型美观
◆采用温控断路技术，带有模块告警指示，提供模块劣化指示
◆远程告警干接点，便于远程监控
◆响应时间快:动作时间≤5ns
◆具有浪涌识别技术
◆具有热备份技术
使用与安装
HLSP-690/100/4P根据系统的参数，如工作电压、电器设备类别等选择产晶型号。底座安装于35mm标准导轨上,将控制线压接于接线孔内即可。如果雷击后怀疑模块损坏，可拔下模块，用检测仪器检测即可。拔出模块后线路处于导通状态，不影响线路正常工作。
注意事项：
1 ) HLSP-690/100/4P系列模块式浪涌保护器采用标准的35mm轨道安装;
2)安装应由熟练的电气人员进行，安装前应检查模板单元上标定的Uc值是否与实际系统电压相配对，外观是否有损坏。如浪涌保护器模块(以下简称模块)的指示窗口指示红色，应立即更换新的模块。在更换模块时，发现插拔力非常轻或基座有明显的发黑现象的时候，就应该使用新的基座。
3)接地线截面积不应小于6.00mm*;相线截面积不应小于4.0mm';远程遥信导线截面积不小于1.5mm'。为了防止电涌保护器失效后影响电网正常运行，在火线支路上每个HLSP浪涌保护器的前端必须串联熔断器或断路器等保护装置。
4)HLSP-690/100/4P浪涌保护器需要与接地系统有良好的连接，如果HLSP浪涌保护器安装在配电箱内，从配电箱到接地排需要有-根16mm'以上的导线与接地系统连接。
5) HLSP-690/100/4P浪涌保护器在使用贮存、运输过程中，均不得受雨水侵蚀、跌落和剧烈碰撞。

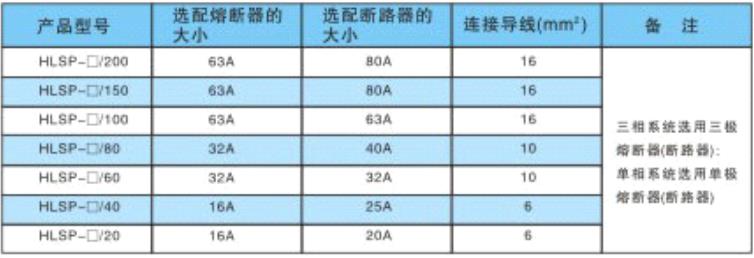

适配熔断器与断路器的选型
相关产品：
电源模块式：HLSP-400/200/4P、HLSP-400/150/4P、HLSP-400/100/4P、HLSP-400/80/4P、HLSP-400/60/4P、HLSP-400/40/4P、HLSP-400/20/4P、HLSP-A15、HLSP-A25、HLSP-A50
风电光伏专用：HLSP-690/100/4P、HLSP-690/80/4P、HLSP-690/60/4P、HLSP-690/40/4P
公司有着十五年防雷经验！技术可靠，HLSP-690/100/4P系列浪涌防雷器应用范围广, 产品精良，价格合理。西安邦华电气浪涌性能优越，用心塑造用电安全!欢迎您来电咨询：HLSP-690/100/4P系列浪涌保护器
