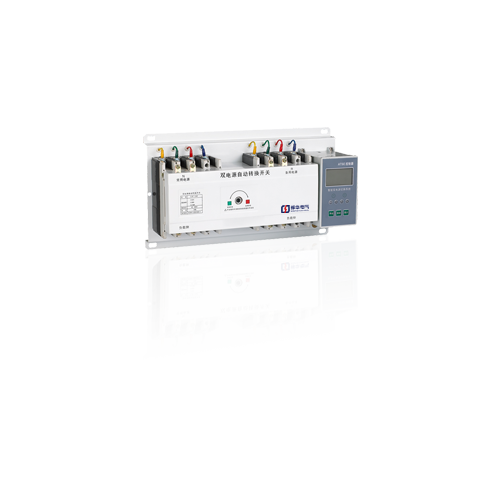

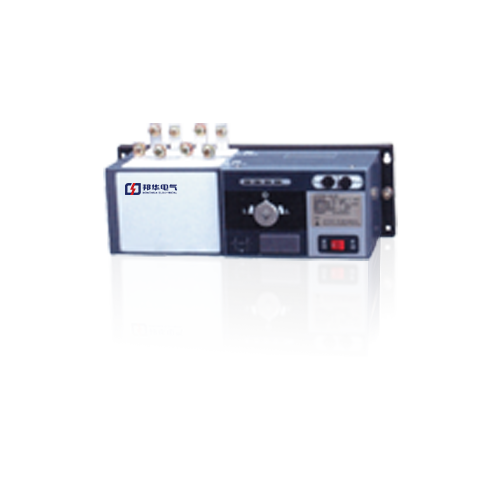

APEQ5-400A/4P 智慧型双电源转换开关
阅读次数：601 发布时间：2020-09-29
APEQ5系列双电源自动转换开关
产品概述
APEQ5系列产品是一款励磁驱动方式的专业型PC级双电源自动转换开关电器，适用于医院、金融、高层建筑、军事设施等不允许断电的重要场所，以确保重要负荷连续可靠的工作。
产品特点
银合金触头材质：双电源触头在日常使用时会长期暴露在空气中，转换时会产生高温电弧，选择银合金触头以及镀银加工工艺的触点可以有效的提高触头的抗氧化、腐蚀能力，同时提高触头的耐高温性能，有效延长产品寿命；
多片拍合式触头机构：增加触头的弹性，在转换时动静触头间产生一定行程，有利于减少弧光，增加触头寿命；
专用的灭弧系统：每极都有一个由16片以上灭弧栅组成的灭弧室，分断灭弧，瞬间消除弧光，增加触头寿命的同时也防止发生短路的危险；
励磁驱动的动力设计：瞬时转换，安全可靠，工作时无噪音，转换时线圈瞬时带电，线圈使用寿命更长；
简单实用的互锁机构：“V”字型互锁机构有效防止主备电源同时接入而导致的短路故障，同时也防止重复投切的现象；
稳定可靠的机械结构：每次转换仅有40个运动部件，结构更简单，运动部件更少，可靠性更高；
强大的分断能力：依托强大的灭弧系统和银合金触头机构，APEQ5系列双电源的分断可以做的很高，且分断时的电弧持续时间短，触头消耗极少；
优秀的热稳定性和绝缘性能：双电源采用的是DMC材料，有很好的电气性能，机械性能，耐热性，耐化学腐蚀性，增加产品的热稳定性的同时提高产品的绝缘性能。
执行标准
IEC60947-6-1低压开关设备和控制设备:第6部分第1篇自动转换开关电器
GB 14048.1低压开关设备和控制设备第1部分:总则
GB/T 14048.11低压开关设备和控制设备第6-1部分:多功能电器，转换开关电器
安装条件
工作环境温度:一25"C- 55C。.
安装类别: 11类
电磁环境:公共电网
电器级别: PC级
安装地点:海拔不超过2000m
主回路的使用类别: AC-33A AC-33IA
污染等级: 3级
安装条件:水平/竖直安装
额定电流: 6A、10A、16A、20A、25A、32A、40A、.50A，63A、80A、100A、125A、160A、200A、225A、250A、350A、400A、 500A、630A、800A。
技术参数：
AFEQ5型号主要技术参数 | ||||||||
型号 | APEQ5-63A | APEQ5-125A | APEQ5-250A | APEQ5-800A | ||||
额定工作电流le (A) | 6 10 16 20 25 32 40 50 63 | 63 80 100125 | 125 160 200 225 250 | 250 300 350 400 500 630 800 | ||||
额定绝缘电压Ui (V) | AC800V，50HZ | |||||||
额定工作电压Ue(V) | AC400V | |||||||
级别 | PC级;能够接通和承载，但不用于分断短路电流 | |||||||
使用类别 | AC-33A | 630A以下AC-33A,800A为AC-33iA | ||||||
极数 | 3p | 4P | 3p | 4P | 3P | 4P | 3P | 4P |
额定接通与分断能力 | 10le，1.05Ue，50次 | |||||||
操作性能 | 2.0le，1.05Ue,6000次 | |||||||
额定限制短路电流lq | 120kA | 120kA | 120kA | 200kA | ||||
额定短路接通能力Icm | 17 kA | 25kA | 35kA | 50kA | ||||
额定短时耐受电流lcw | 10kA/30ms | 20kA/30ms | 25kA/30mS | 35kA/60mS | ||||
额定冲击耐受电压 | 17kA | 8kV | 8kv | 8kV | ||||
控制电路 | 额定控制电源电压Us:AC220V,50HZ正确的工作条件:85%Ue-110%Ue | |||||||
辅助电路 | A.B电源均为2常开;开关容量AC;110V5AAC:220V3A DC:200V0.2A | |||||||
触头转换时间 | <50MS | <50MS | <50MS | <50MS | ||||
转换动作时间 | <100MS | <100MS | <10OMS | <100MS | ||||
返回动作时间 | <100MS | <100MS | <100MS | <100MS | ||||
断电时间 | <50MS | <50MS | <50MS | <50MS | ||||
APEQ5系列产品型号：
APEQ5-6A/3P、APEQ5-10A/3P、APEQ5-16A/3P、APEQ5-20A/3P、APEQ5-25A/3P、APEQ5-32A/3P、APEQ5-40A/3P、APEQ5-50A/3P、APEQ5-63A/3P、APEQ5-80A/3P、APEQ5-100A/3P、APEQ5-125A/3P、APEQ5-160A/3P、APEQ5-200A/3P、APEQ5-225A/3P、APEQ5-250A/3P、APEQ5-350A/3P、APEQ5-400A/3P、APEQ5-500A/3P、APEQ5-630A/3P、APEQ5-800A/3P
APEQ5-6A/4P、APEQ5-10A/4P、APEQ5-16A/4P、APEQ5-20A/4P、APEQ5-25A/4P、APEQ5-32A/4P、APEQ5-40A/4P、APEQ5-50A/4P、APEQ5-63A/4P、APEQ5-80A/4P、APEQ5-100A/4P、APEQ5-125A/4P、APEQ5-160A/4P、APEQ5-200A/4P、APEQ5-225A/4P、APEQ5-250A/4P、APEQ5-350A/4P、APEQ5-400A/4P、APEQ5-500A/4P、APEQ5-630A/4P、APEQ5-800A/4P
