MYS11-420/100 过电压保护器 MYS11-概述

浪涌防护器，又称防雷器，MYS11-420/100是为各种电子设备、仪器仪表和通信线路提供安全保护的电子设备。当电路或通信线路因外界干扰突然产生峰值电流或电压时，MYS11-420/100浪涌保护器（SPD）能在很短的时间之内进行分流，避免浪涌对电路之中其他设备的损坏。

浪涌MYS11-产品特性

1.可靠的热跳闸保护装置；

2.可选择远程通信联系人。

3.独特的短路、过流跳闸功能；

4.可视状态指示窗口：绿色透明（正常）、红色（故障）工作状态一目了然；

5.响应时间快，纳秒内动作；

6.大电流容量，低残压；

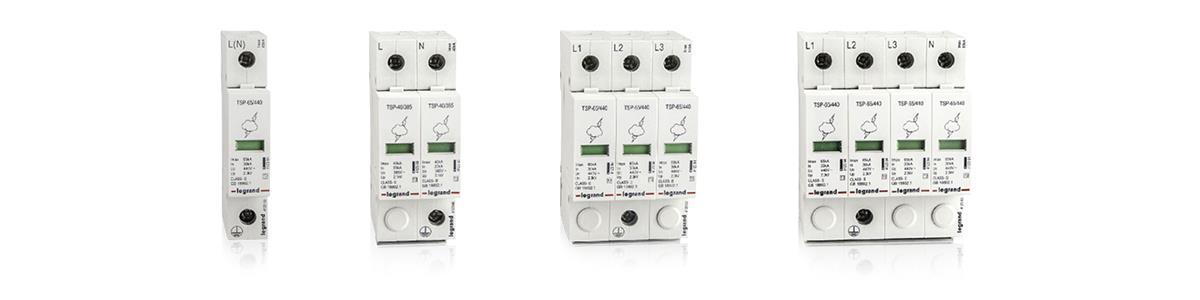

MYS11-系列模块式浪涌型号如下

MYS11-385/80、MYS11-420/80、MYS11-385/100、MYS11-420/100、MYS11-385、MYS11-420

过电压保护器应用领域

电涌保护器适用于TT无线通信系统、4G和5g信号工厂设备供电系统和低压电源及控制系统，它能保护雷电感应和其他瞬时过电压。

MYS11-420/100 过电压保护器 MYS11-安装要点

1、接线方向：MYS11-420/100防雷器安装，一定要注意输入端IN和输出端OUT，不要接反，否则，将严重影响防雷效果，甚至影响设备正常工作。防雷器的输入端是相对雷电波的传播方向而言，即馈线输入端，而输出端接被保护设备。

2、接线方式：接线方式有串联和并联两种，一般只有端子接线才用串联接法，其他都用并联接法，具体以厂家的说明为准。

3、检查接线：检查接线出有没碰触在一起的，有碰触在一起的立即进行处理，以免造成设备短路等情况发生。

4、地线接法：地线接地长度要尽量短，一端直接压接于防雷器的接线端，接地线接于独立接地网（与电器接地隔离）或与三相电源中的地线相接。

5、安装位置：MYS11-420/100防雷器应装在室内。同时注意防雷器附没有易燃易爆物，比如油库（站）、气库（站）、炸药、火药、烟花等，防止电火花引起火灾。

6、设备维护：MYS11-420/100防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是否正常。

7、断电操作：安装时必须断开电源，严禁带电操作，操作前必须用万能表测试各段母线或接线端是否完全断电，确定断电后再进行接线。

8、导轨安装：装在导轨上的防雷器，先将MYS11-420/100防雷器和空开卡在导轨上，将防雷器和空开靠紧后用固定卡子固定牢靠，装在屏内面板上的防雷器必须用螺丝将防雷器的四角固定牢靠，螺丝口必须垫上垫子，注意防雷器和空开的正反方向，按照上进下出的规律。
