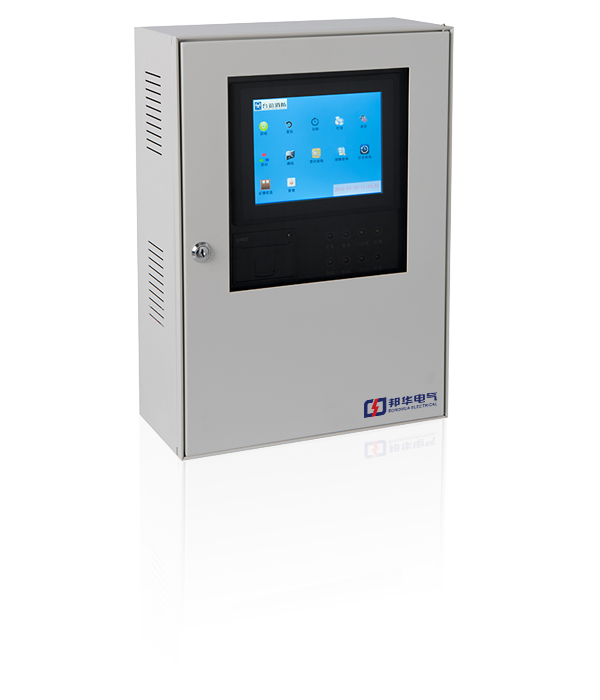

壁挂式电气火灾Acrel-6000/B3主机系列型号

Acrel-6000/B2、Acrel-6000/Q、Acrel-6000/B、Acrel-6000/B1、Acrel-6000/BG

酒店电气火灾系统组成

酒店电气火灾工程由电气火灾监控背景、Acrel-6000/B3电气火灾探测器、漏电电流互感器组成。

本工程通讯总线接485通讯总线，485通讯总线在配电室串联，并与壁挂式之后台相连，构成电气消防系统的动脉。箱内漏电流互感器通过电流线与检漏仪相连，检漏仪实时显示漏电情况。超过构成一套信号稳定、精度可靠的电气火灾监控系统。系统网络分为三层：

1）站控管理层是人机交互的直接窗口，是电气火灾监控系统Acrel-6000/B3管理人员的系统下部。主要由系统软件和必要的硬件设备组成，如触摸屏、UPS电源等。监控系统软件对现场各种数据和信息进行计算、分析和处理，并以图形、数字显示、声音和指示灯等方式反映现场操作。

监控主机：用于数据采集、处理和转发。为系统管理、维护和分析提供系统上下的数据接口。

UPS：保证计算机监控系统的正常供电，当整个系统出现供电问题时，保证站控管理设备的正常运行。

本底监控设备设置在消防控制室内。

2） 网络通信层

通信介质：Acrel-6000/B3系统主要采用屏蔽双绞线、RS485接口和通信协议，实现现场设备与上位机的实时通信。

3） 现场设备层

现场设备层是数据采集终端，主要是Acrel-6000/B3系列剩余电气火灾监测探测器。

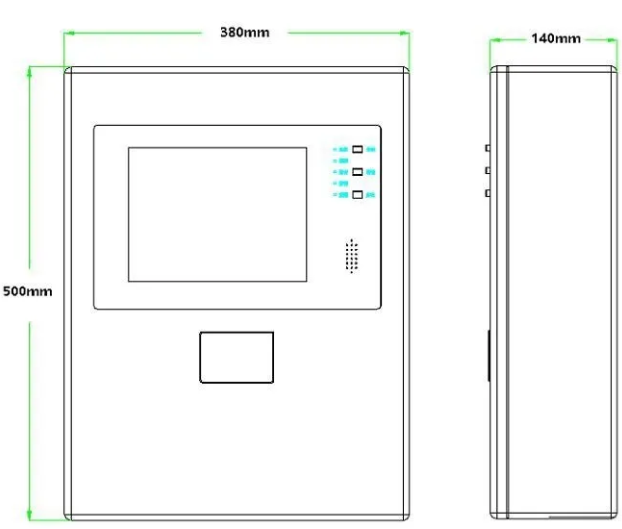

尺寸参考图

壁挂式电气火灾Acrel-6000/B3主机安装重点

1.安装电气火灾监测系统Acrel-6000/B3时，应区分电气火灾探测器监测的通道数，并连接各剩余电流互感器和温度传感器的相应接线。

2.每个电路之中的Acrel-6000/B3电气火灾探测器数量不得超过63个。

3.接线时，应按Acrel-6000/B3电气火灾监测探测器的接线标识正确接线，不得反接。尤其是，通信线路连接所有的电气火灾探测器。总线通向控制中心，并连接到Acrel-6000/B3电气火灾监控设备。通信线路a和线路B需要区分。所有电气火灾探测器的a线与之下一个电气火灾探测器线路a相连，B线为之下一个电气火灾探测器线路B。

4.安装剩余电流互感器时，必须严格区分N线和PE线。3P四线或4P四线n线应通过电气火灾监控系统的剩余电流互感器。穿过电气火灾报警系统的剩余电流互感器N线不得作为PE线，不得重复接地或暴露设备的可接触导体。PE线不得接入剩余电流保护装置。
