GPU1-C40、GPU1-C60过电压保护器

阅读次数:970     发布时间:2020-11-02

GPU1-C40、GPU1-C60过电压保护器自主模块化设计,品质卓越;

GPU1-C40、GPU1-C60型号齐全,性价比高;

欢迎咨询GPU1-C40、GPU1-C60系列产品!

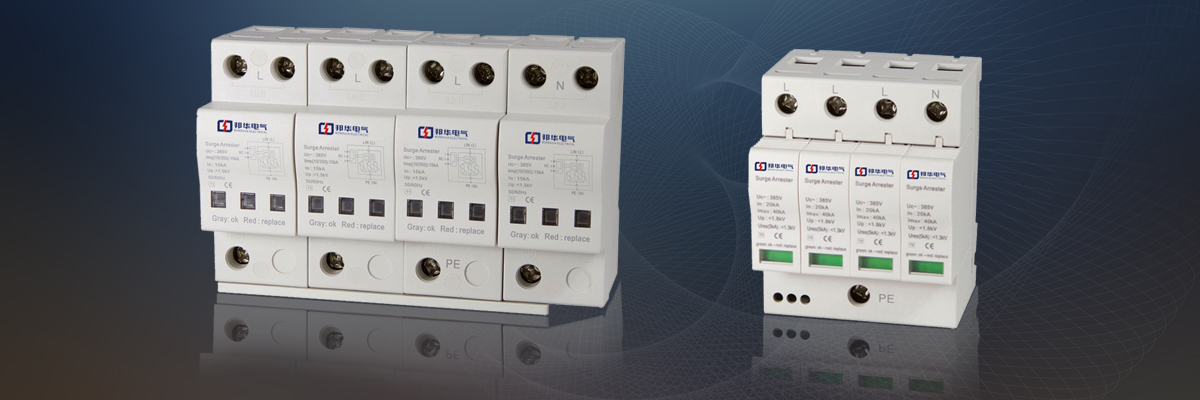

GPU1-C40、GPU1-C60


浪涌产生特性

浪涌产生的时间非常短,大约微秒。当浪涌发生时,电压和电流的幅值是正常值的两倍超过。由于输入滤波电容器快速充电,峰值电流远大于稳态输入电流。电源应限制交流开关、整流桥、保险丝和EMI滤波器所能承受的浪涌水平。反复切换回路之后,交流输入电压不应损坏电源或导致保险丝熔断。以配电系统为参照,浪涌可分为系统之外和系统之内两种。据统计,系统之外浪涌主要来自雷电等系统冲击,约占20%;系统之内浪涌主要来自外部用电负荷的冲击,约占80%。


浪涌保护器工作原理

GPU1-C40浪涌保护器(SPD)的工作原理是一种高效的电路保护器。当它承受瞬态高压和高能脉冲时,它会迅速(10-9秒)从原来的高阻抗变为低阻抗,并将瞬态高压干扰脉冲抑制到预定电压,有效保护设备和敏感器件不受损坏,电路运行不受干扰。

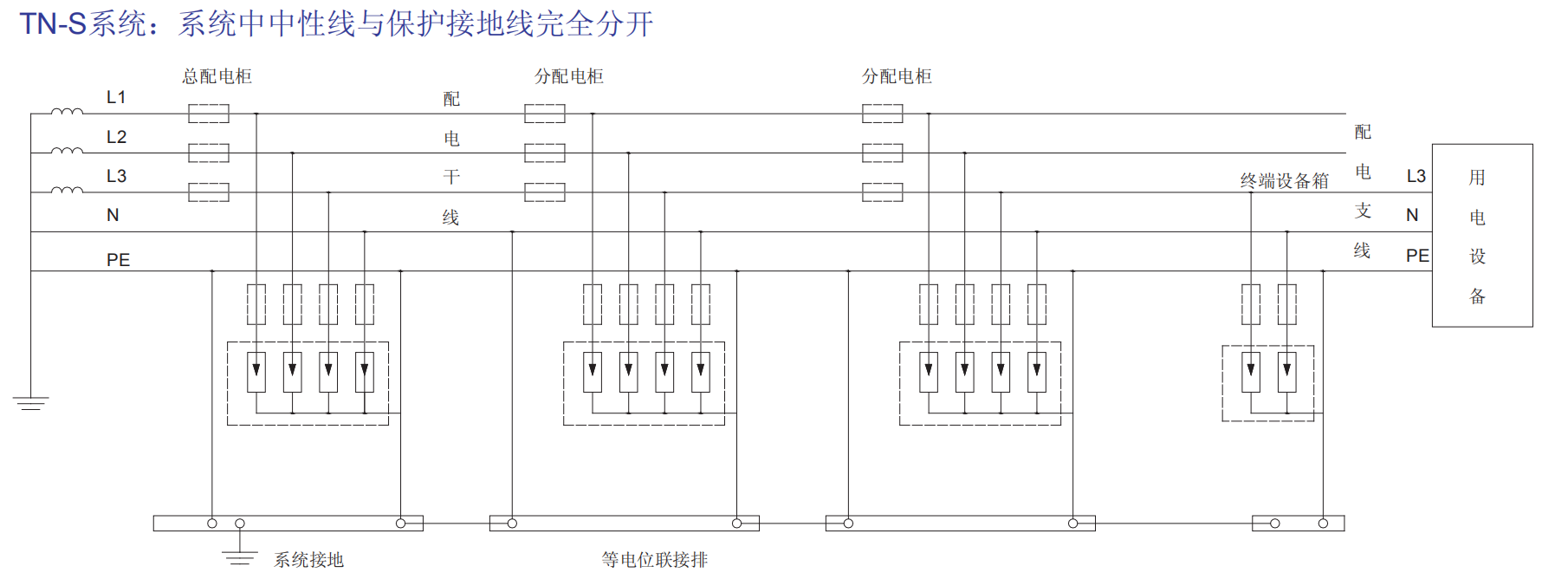

产品接线参考图如下

20201102/5f9f6973b073c.png


GPU1-系列浪涌SPD主要型号

GPU1-C40、GPU1-C60、GPU1-C40/4P、GPU1-C60/4P、GPU1-C40/3P+N、GPU1-C60/3P+N


GPU1-C40、GPU1-C60过电压保护器安装注意事项

1。GPU1-C60浪涌防护器间的能量协调

当电压开关式浪涌保护器GPU1-C60与限压浪涌保护器间的线路长度小于10m,且限压浪涌保护器间的线路长度小于5m时,两级浪涌保护器间应装设去耦装置。当SPD具有能量自动协调功能时,SPD间的距离不受限制。

2。浪涌防护器GPU1-C60安装时应考虑被保护设备的冲击电压额定值

被保护设备的UW值(冲击电压额定值),GPU1-C60浪涌防护器的up值必须小于UW值。设备精度越高,冲击电压额定值越低,选择的SPD之上升值越低。
