YAP1-60/4P/385浪涌保护装置

阅读次数:893     发布时间:2021-06-16

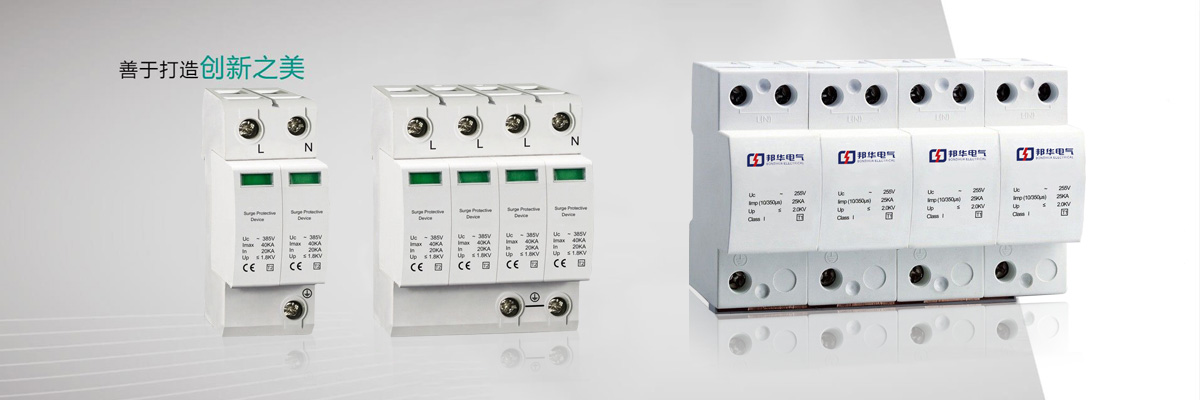

浪涌保护器 (8).jpg


YAP1-60/4P/385浪涌防护器的雷电防护等级

一级避雷器能将输电线路遭受雷击时传导的直击雷电流或巨大能量放电。可能发生直击雷的场所,必须进行一级防雷。二级避雷器是对原一级避雷器的剩余电压和区域之内感应雷击的保护装置。当前一级雷电能量被大量吸收时,一些对设备或三级避雷器来说相当巨大的能量将被传输,需要二级避雷器进一步吸收。同时,输电线路通过一级避雷器也会诱发雷电电磁脉冲辐射LEMP。当线路足够长时,感应雷的能量就足够大,需要二级避雷器进一步放电。三级防雷器保护LEMP和通过二级防雷器的剩余雷电能量。


主要型号分布

YAP1-60/4P/385、YAP1-20/4P/385、YAP1-40/4P/385、YAP1-80/4P/385、YAP1-100/4P/385、YAP1-120/4P/385

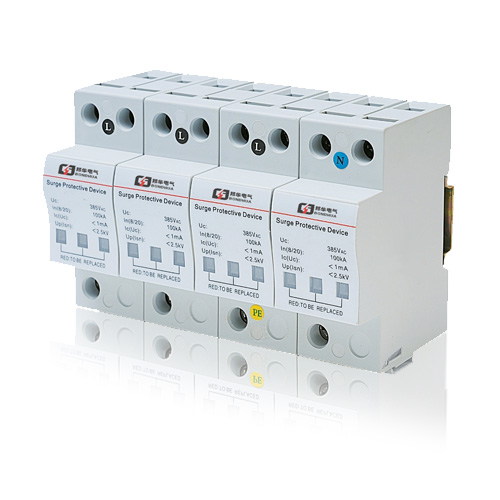

20210616/60c9c496721ea.jpg

YAP1-60/4P/385浪涌保护器安装方法及要求

1)确定放电电流路径;

2)在装置端子处标记引起额外电压降的导线;

3)为了避免不必要的感应电路,应标记每个设备的PE导线;

4)设备与浪涌间应建立等电位连接,以协调多电平的能量;

为了限制安装之后设备的受保护部分和未受保护部分间的感应耦合,需要进行一些测量。通过分离电感源和牺牲电路、选择回路夹角和限制闭环面积,可以减小互感。当载流元件导体是闭合回路的一部分时,由于导体靠近回路,回路和感应电压会降低。

一般来说,最好将受保护导体与无保护导体分开,并应与接地线分开。同时,为了避免电力电缆和通信电缆间的瞬态正交耦合,应进行必要的测量。

接地线直径选择:

数据线:要求大于2.5mm2;长度超过0.5m时,要求大于4mm2。

电力线:相线截面积≤ 16mm2,s为地线;相线截面积为16mm2时≤ s≤ 35mm2,地线16mm2;相线曲面积s≥ 35mm2,地线为s2。
