ACR220ELH带谐波网络电力仪表 ADL100-E导轨式电能表
阅读次数：72 发布时间：2026-06-18

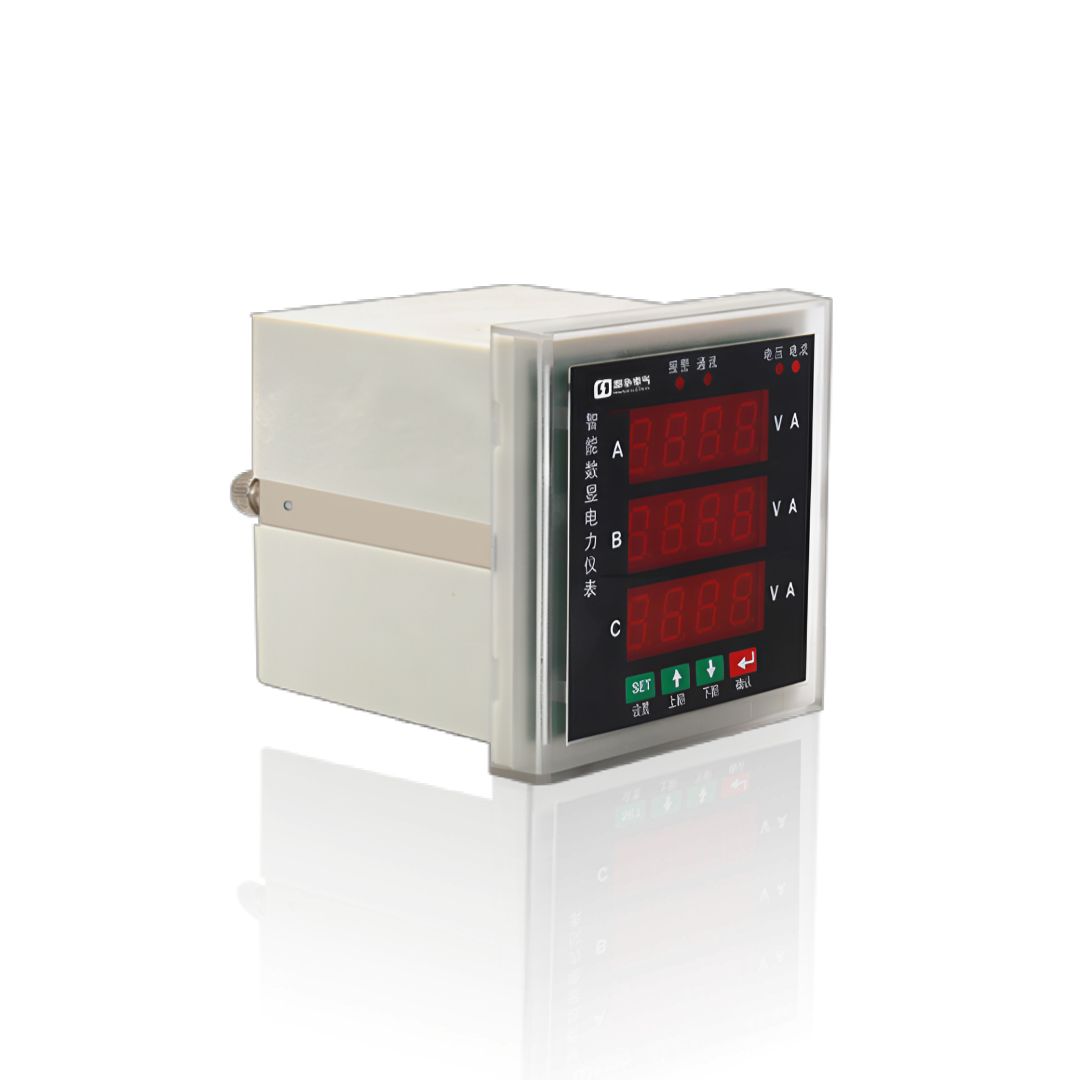

ACR220ELH 多功能谐波电力仪表 —— 您智能配电系统的电能质量卫士
ACR220ELH 多功能谐波电力仪表概述：
你在智能配电房、能耗管理系统、楼宇 BA 系统、光伏并网柜、数据中心、工业厂房等场景中，都需要专业的电力仪表完成电压、电流、功率、电能、谐波、频率等全维度电网数据监测。
邦华电气电力仪表产品线完整覆盖：
- 指针式系列：6L2-A、6L2-V、42L6-A、42L6-V、85L1-A/V、99T1-A/V
- 基础数显系列：PZ42-AI/AV、PZ48-AI/AV、PZ72-AI/AV/AI3/AV3、PZ80-AI/AV/AI3/AV3、PZ96-AI/AV/AI3/AV3
- 多功能网络系列：ACR10E、ACR120E、ACR220E、ACR320E、ACR420E、ACR10EL、ACR220EL、ACR320EL、ACR420EL、ACR220ELH
- 导轨式电能表系列：DDS1352、DTSD1352 全系列、ADL100-E、ADL200、ADL300-E、ADL400、ADW300、ADW350
所有型号均采用工业级元器件设计，参数透明公开，支持 MODBUS-RTU 通讯协议，兼容主流组态软件，性价比更高，供货周期更短，全系享受 2 年质保服务。
ACR220ELH 多功能谐波电力仪表相关系列产品型号详情：
指针式模拟仪表
邦华电气指针式模拟仪表完整覆盖6L2-A/V、42L6-A/V两大行业通用标准型号，同时配套 85L1-A/V、99T1-A/V 经典小尺寸规格，全系列精度等级均为 1.5 级。产品采用嵌入式盘面安装方式，无需复杂接线，依靠机械指针直观显示电流、电压等基础电参数，广泛应用于各类低压配电柜的本地快速监测场景。
| 型号 | 类型 | 安装方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流电流表 | 盘面安装 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流电压表 | 盘面安装 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流电流表 | 盘面安装 | 120×120mm | 0-5A~2000A/5A |
| 42L6-V | 交流电压表 | 盘面安装 | 120×120mm | 0-250V/450V/500V |
| 85L1-A/V | 交流电流 / 电压表 | 盘面安装 | 48×48mm | 常规标准量程 |
| 99T1-A/V | 交流电流 / 电压表 | 盘面安装 | 48×48mm | 常规标准量程 |
基础数显仪表
邦华电气基础数显仪表以自有PZ/PA 系列为核心，完整覆盖PZ42-AI/AV、PZ48-AI/AV、PZ72-AI/AV/AI3/AV3、PZ80-AI/AV/AI3/AV3、PZ96-AI/AV/AI3/AV3全尺寸单相、三相电流电压测量型号。提供 42×42mm 至 96×96mm 全规格标准盘面尺寸，采用高亮 LED 数字显示，读数清晰稳定，支持无通讯或 Modbus RS485 通讯，适配不同柜体的基础电参数监测与数据远传需求。
| 型号 | 类型 | 安装方式 | 尺寸 | 测量功能 |
| PZ42-AI、PZ42-AV | 单相电压 / 电流表 | 盘面安装 | 42×42mm | 单相电压、单相电流 |
| PZ48-AI、PZ48-AV | 单相电压 / 电流表 | 盘面安装 | 48×48mm | 单相电压、单相电流 |
| PZ72-AI、PZ72-AV | 单相电压 / 电流表 | 盘面安装 | 72×72mm | 单相电压、单相电流 |
| PZ72-AI3、PZ72-AV3 | 三相电压 / 电流表 | 盘面安装 | 72×72mm | 三相电压、三相电流 |
| PZ80-AI、PZ80-AV | 单相电压 / 电流表 | 盘面安装 | 80×80mm | 单相电压、单相电流 |
| PZ80-AI3、PZ80-AV3 | 三相电压 / 电流表 | 盘面安装 | 80×80mm | 三相电压、三相电流 |
| PZ96-AI、PZ96-AV | 单相电压 / 电流表 | 盘面安装 | 96×96mm | 单相电压、单相电流 |
| PZ96-AI3、PZ96-AV3 | 三相电压 / 电流表 | 盘面安装 | 96×96mm | 三相电压、三相电流 |
多功能电力仪表
邦华电气多功能电力仪表主打自有ACR 系列，完整覆盖ACR10E、ACR120E、ACR220E、ACR320E、ACR420ELED 基础款，ACR10EL、ACR220EL、ACR320EL、ACR420EL液晶显示款，以及ACR220ELH专用谐波分析仪表。其中ACR220ELH为专业电能质量分析型号，支持 2-63 次谐波分析、电压暂升暂降监测、波形捕捉，是电能质量监测场景的核心选型。全系列产品精度可达 0.2S/0.5 级，标配 Modbus RTU 通讯协议。
| 型号 | 安装方式 | 精度等级 | 谐波分析 | 主要功能 |
| ACR10E | 盘面安装 | 0.5 级 | 15 次 | 基础全电量测量、电能累计、THD 监测 |
| ACR120E | 盘面安装 | 0.5 级 | 15 次 | 全电量测量、需量统计、报警输出 |
| ACR220E | 盘面安装 | 0.5 级 | 31 次 | 全电量测量、扩展 I/O、SOE 事件记录 |
| ACR320E | 盘面安装 | 0.5 级 | 31 次 | 全电量测量、多费率计费、电能质量分析 |
| ACR420E | 盘面安装 | 0.2S 级 | 31 次 | 高精度全电量测量、分时复费率、事件记录 |
| ACR10EL | 盘面安装 | 0.5 级 | 15 次 | 基础全电量测量、液晶显示、电能累计 |
| ACR220EL | 盘面安装 | 0.5 级 | 31 次 | 全电量测量、液晶显示、扩展 I/O、需量统计 |
| ACR320EL | 盘面安装 | 0.5 级 | 31 次 | 全电量测量、液晶显示、多费率计费 |
| ACR420EL | 盘面安装 | 0.2S 级 | 31 次 | 高精度计量、液晶显示、电能质量分析 |
| ACR220ELH | 盘面安装 | 0.5 级 | 63 次 | 专业谐波分析、电压暂升暂降、波形捕捉、电能质量监测 |
多功能电能表
邦华电气多功能电能表核心采用DTSD1352旗舰高精度系列，包含DTSD1352-C双通讯、DTSD1352-F多费率、DTSD1352-4S四回路等全功能衍生型号，配套DSSD1352三相三线款、DDS1352单相电能表及DTSY1352预付费型号。其中DTSD1352为行业标杆级三相四线多功能电能表，0.5S 级高精度，支持全电量测量、四象限电能、分时复费率，广泛应用于工商业配电系统。
| 型号 | 安装方式 | 电流规格 | 精度等级 | 主要功能 |
| DDS1352 | 壁挂 / 盘面安装 | 直连 5 (60) A | 1 级 | 单相有功电能计量、脉冲输出 |
| DTSD1352 | 盘面 / 壁挂安装 | 直连 10 (80) A/CT 1.5 (6) A | 0.5S 级 | 三相四线全电量测量、四象限电能、多费率计费 |
| DTSD1352-C | 盘面 / 壁挂安装 | 直连 10 (80) A/CT 1.5 (6) A | 0.5S 级 | 全电量测量、双通讯接口、分时复费率 |
| DTSD1352-F | 盘面 / 壁挂安装 | 直连 10 (80) A/CT 1.5 (6) A | 0.5S 级 | 全电量测量、多费率分时计费、事件记录 |
| DTSD1352-4S | 盘面 / 壁挂安装 | CT 1.5(6)A | 0.5S 级 | 四回路全电量测量、分项计量、多费率 |
| DSSD1352 | 盘面 / 壁挂安装 | CT 1.5(6)A | 0.5S 级 | 三相三线全电量测量、四象限电能、分时复费率 |
| DTSY1352 | 壁挂安装 | 直连 10 (80) A/CT 1.5 (6) A | 1 级 | 三相预付费电能计量、远程充值、欠费跳闸 |
导轨式电能表
邦华电气导轨式电能表采用 DIN 标准导轨安装设计，大幅节省配电柜体空间，完整覆盖ADL100-E、ADL200单相基础计量型，ADL300-E、ADL400三相多功能型，DTSD1352-CT外接互感器专用型，以及ADW300、ADW350物联网无线通讯型。其中ADW300为物联网导轨表旗舰型号，支持 4G/NB-IoT 无线通讯、远程抄控、能耗监测，是智慧用电管理系统核心选型。
| 型号 | 相数 | 电流规格 | 精度等级 | 主要功能 |
| ADL100-E | 单相 | 直连 10 (60) A | 1 级 | 单相有功电能计量、脉冲输出 |
| ADL200 | 单相 | 直连 10 (60) A | 1 级 | 单相全电量测量、电能计量、需量统计 |
| ADL300-E | 三相四线 | 直连 10 (80) A/CT 1.5 (6) A | 0.5S 级 | 三相全电量测量、四象限电能、多费率 |
| ADL400 | 三相四线 | 直连 10 (80) A/CT 1.5 (6) A | 0.5S 级 | 全电量测量、谐波分析、电能质量监测 |
| DTSD1352-CT | 三相四线 | CT 1.5(6)A | 0.5S 级 | 全电量测量、四象限电能、多费率计费 |
| ADW300 | 三相 | 直连 10 (80) A/CT 1.5 (6) A | 0.5S 级 | 物联网电能计量、无线通讯、远程抄控、能耗监测 |
| ADW350 | 三相 | CT 1.5(6)A | 0.5S 级 | 多回路物联网计量、无线通讯、分项能耗监测 |
ACR220ELH 产品参数表：
核心功能亮点：
1. 全谐波分析能力：支持 2-63 次电压电流谐波测量，实时显示 THD 总谐波畸变率，帮你精准定位电网谐波污染源
2. 四象限电能计量：正反向有功、四象限无功电能精确计量，适配光伏、储能等双向潮流场景
3. 复费率电能统计：支持多时段多费率电能统计，满足分时电价计费需求
4. 电网质量分析：电压合格率、电流不平衡度、波峰系数等电能质量指标全面监测
5. 事件记录功能：自动记录电压骤升骤降、过流过压等电网事件，便于故障溯源
6. 双通讯接口：标配 RS485 MODBUS-RTU，可选以太网 MODBUS-TCP，灵活组网
典型应用场景：
- 数据中心 UPS 输入输出回路监测
- 光伏并网柜电能质量监测
- 工业变频器、伺服驱动器谐波治理前后对比
- 医院、实验室等电能质量敏感场所
- 智能建筑能耗管理系统
- 工业园区能源管理平台
选型避坑指南：
- 你做普通工地配电柜：优先选 6L2、42L6 等指针式仪表或 PZ 系列基础数显仪表，性价比最高，无需额外通讯功能
- 你做智能能耗项目：必须选择带 MODBUS 通讯的 ACR 系列多功能电力仪表，保障数据远程上传，推荐 ACR220E 或 ACR220EL
- 你需要监测电能质量：直接选用ACR220ELH，专业谐波分析功能是普通多功能表不具备的
- 你遇到柜体空间狭小：直接选用 DDS1352、DTSD1352、ADL 系列导轨式电能表，避免面板开孔尺寸不符无法安装
- 你需要对标进口品牌：同参数下我司对应型号可直接替换施耐德、西门子、安科瑞同规格仪表，接线方式完全兼容，无需改动柜体线路
- 你不确定选哪个型号：记住这个选型公式：需要谐波选 ACR220ELH，不需要谐波选 ACR220EL，基础测量选 PZ，导轨安装选 DDS/DTSD/ADL
常见疑问解答：
Q：ACR220ELH 多功能表可以测量多少次谐波？
A：ACR220ELH 支持 2-63 次各次电压电流谐波测量，同时可显示总谐波畸变率 THD，完全满足 GB/T 14549 电能质量国家标准要求，是你进行谐波治理、电能质量评估的理想选择。
Q：哪里可以获取 ACR220ELH 参数表和说明书？
A：你可以直接联系我方客服获取完整的 ACR220ELH 参数表电子版、详细安装使用说明书 PDF、接线示意图、MODBUS 通讯协议文档，所有技术资料免费提供，无需注册下载。
Q：ACR220ELH 支持以太网通讯吗？
A：标准配置为 RS485 MODBUS-RTU 通讯，如需以太网通讯可定制 ACR220ELH/CE 版本，支持 MODBUS-TCP 协议，可直接接入局域网，实现远程数据采集。
Q：采购仪表是否可以提供检测报告用于招投标？
A：你下单后均可随货提供全套官方检测报告、产品合格证、选型样本、3C 认证证书，完全满足项目招投标及验收要求，全系产品享受 2 年免费质保服务。
Q：最小起订量是多少？交货期多久？
A：常规标准型号 1 台起订，现货库存，当日下单次日即可发货；非标定制型号 7-10 天交货，批量采购价格更优惠。
以上就是邦华电气 ACR220ELH 带谐波网络电力仪表及全系列电力仪表的完整选型指南。不管你是批量集采、项目单次选型、进口仪表替代、图纸型号核对还是谐波治理项目配套，都可以直接参考本文参数与型号清单。
我们坚持公开透明的型号标注与实测参数，拒绝虚标性能，全系产品提供 2 年质保服务，全方位满足你的配电监测与能耗计量需求。如需 ACR220ELH 参数表、说明书电子版、接线图、通讯协议或技术一对一答疑，可随时联系我方客服获取专属服务。
