PA194I-9X1单相数显电流表 —— 您的配电系统精准计量伙伴

PA194I-9X1单相数显电流表概述：

您选购的PA194I-9X1 单相数显电流表，是针对现代配电系统智能化需求设计的新一代数字式电流监测仪表。产品采用工业级芯片设计，集高精度电流测量、数字显示、通讯输出于一体，可直接替代传统 6L2-A、42L6-A、85L1-A、99T1-A 等指针式电流表，为您的电力系统提供全面、精准的电流数据支撑。

PA194I-9X1 多功能表严格按照 GB/T 22264 国家标准设计生产，通过 EMC 电磁兼容认证，平均无故障工作时间≥100000 小时，确保在各类复杂工业环境下稳定运行。作为邦华电气数显仪表系列的经典型号，PA194I-9X1 凭借其稳定可靠的性能，已成为众多配电项目的首选电流表。

PA194I-9X1单相数显电流表相关系列产品型号：

指针式模拟仪表

邦华电气指针式模拟仪表完整覆盖6L2-A/V、42L6-A/V两大行业通用标准型号，同时配套 85L1-A/V、99T1-A/V 经典小尺寸规格，全系列精度等级均为 1.5 级。产品采用嵌入式盘面安装方式，无需复杂接线，依靠机械指针直观显示电流、电压等基础电参数，广泛应用于各类低压配电柜的本地快速监测场景。

基础数显仪表

邦华电气基础数显仪表以自有PA/PZ194 系列为核心，完整覆盖PA194I-2X1、PA194I-9X1单相电流表，PZ194U-2X1、PZ194U-9X1单相电压表，PA194I-9X4、PZ194U-9X4三相电流电压表，以及 PS194P 功率表、PS194F 频率表等专用测量型号。其中PA194I-9X1为 96×96mm 盘面单相电流表主力型号，广泛应用于各类柜体基础电流监测。

多功能电力仪表

邦华电气多功能电力仪表主打自有PD194E 系列，完整覆盖PD194E-2S4、PD194E-3S4、PD194E-9S4基础到增强全功能版本，PD194E-2SY、PD194E-3SY、PD194E-9SY液晶显示款，以及PD194E-9SH专用谐波分析仪表。产品可实现全电量测量、四象限电能计量、2-63 次谐波分析、需量统计及事件记录，精度可达 0.2S/0.5 级，标配 Modbus RTU 通讯协议。

多功能电能表

邦华电气多功能电能表核心采用DTSD194、DSSD194工业级高精度系列，配套DTS194、DSS194常规电子式型号、DDS194单相电能表，以及DTZY194、DSSY194智能费控型号。产品适配单相、三相三线、三相四线制配电系统，具备 0.2S/0.5S 级高精度电能计量能力，支持多费率分时计费、防窃电检测、红外通讯及 DL/T645 标准远传协议。

导轨式电能表

邦华电气导轨式电能表采用 DIN 标准导轨安装设计，大幅节省配电柜体空间，完整覆盖DDSU194-DL（单相）、DTSU194-DL（三相）基础计量型，以及DTSD194-DL、DSSD194-DL多功能增强型、DTSD194-CT外接互感器专用型。产品支持直接接入或 CT 外接互感器接入，具备高精度全电量测量与四象限电能计量能力。

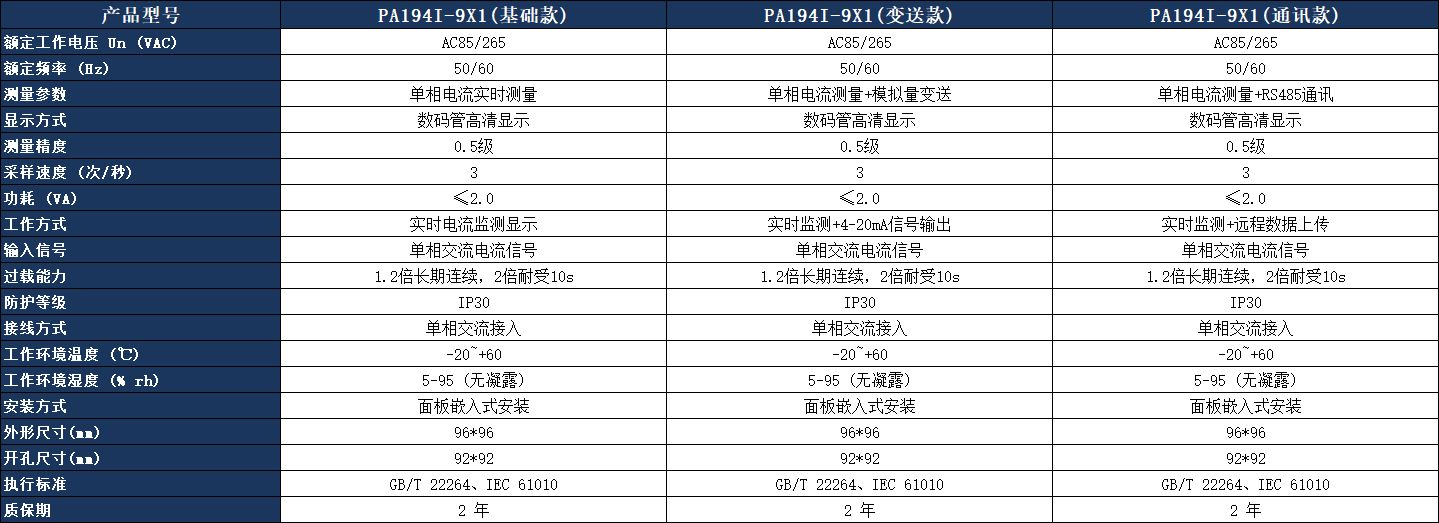

核心参数表：

核心功能与优势：

高精度测量，数据精准可靠

- 您可获得单相交流电流的高精度测量，误差≤0.5%

- 采用真有效值测量方式，确保波形畸变情况下仍准确测量

- 内置高精度采样电路，确保长期运行稳定性

- 支持 CT 变比可编程设置，适配不同量程需求

清晰显示，读数直观便捷

- 高亮 LED 数码管显示，数据清晰易读

- 四位数字显示，分辨力高，读数准确

- 数据刷新频率 1 次 / 秒，实时反映电流变化

- 溢出指示功能，超量程自动显示提示

工业级设计，适应复杂环境

- 宽电压电源设计：AC/DC 80-270V，适应电网波动

- 工作温度：-25℃~+70℃，满足各类工业现场需求

- 抗干扰能力强，通过 EMC 电磁兼容测试

- 隔离设计，输入输出电气隔离，安全可靠

人性化设计，安装维护简便

- 标准 96×96mm 面板安装尺寸，兼容常规配电柜开孔

- 接线端子清晰标识，您无需专业培训即可快速接线

- 按键操作简单，参数设置便捷

- 模块化设计，维护更换方便

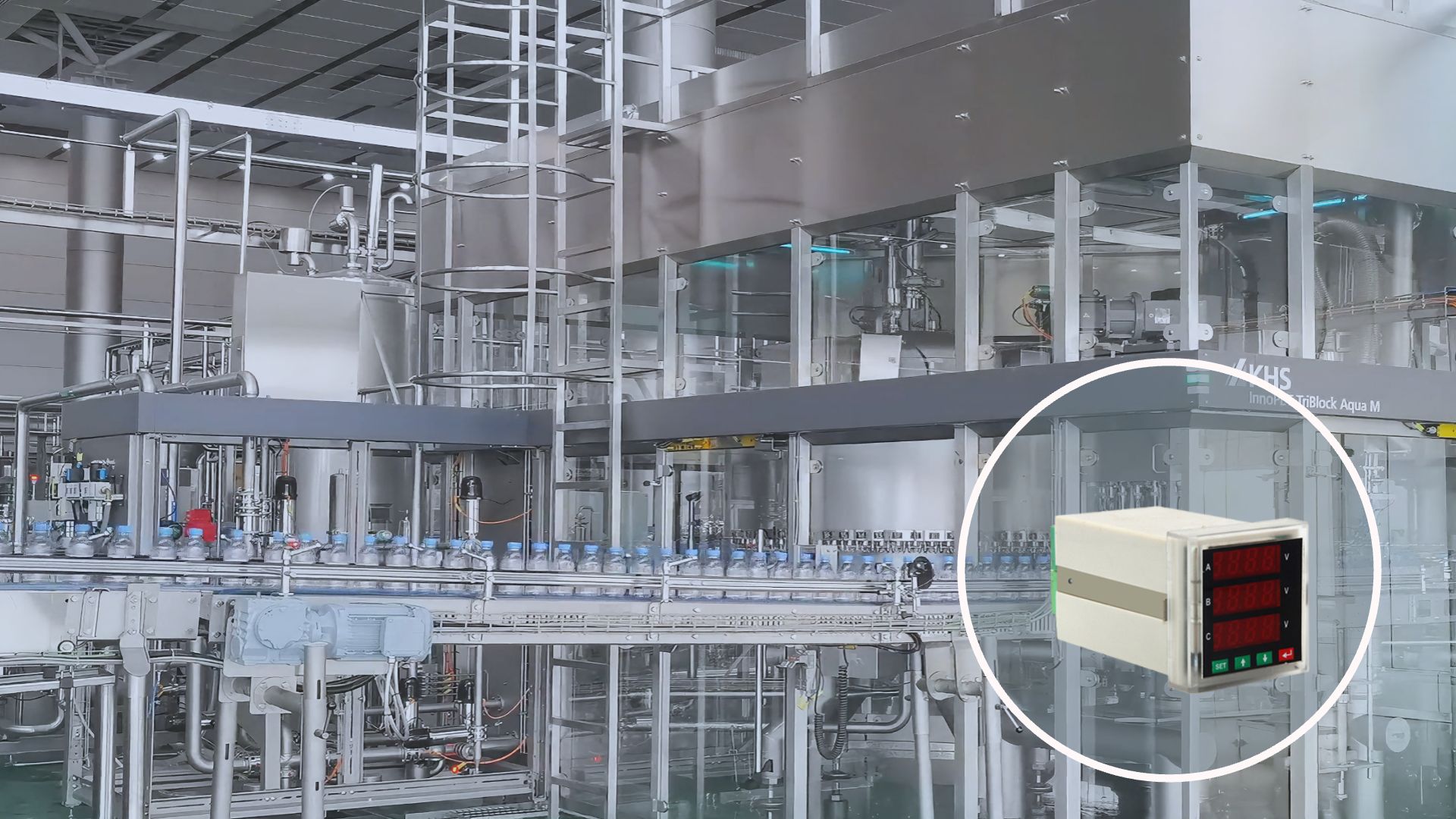

典型应用场景：

您可以在以下场景中使用PA194I-9X1 单相数显电流表：

▸ 工业厂房配电系统 - 实时监测电机、设备用电电流，优化能耗管理

▸ 商业建筑配电室 - 楼宇电力监控，保障供电安全

▸ 数据中心机房 - 精密电源监测，预防电力故障

▸ 市政公共设施 - 路灯、泵站远程电流监控

▸ 新能源电站 - 光伏、风电并网电流监测

▸ 学校医院配电 - 公共建筑用电安全监测

▸ 开关柜配套 - 低压配电柜、动力柜标准配置

安装与接线指南：

安装步骤

1. 根据 PA194I-9X1 仪表尺寸在配电柜面板开 91×91mm 孔

2. 将仪表从正面插入开孔

3. 安装固定卡扣，拧紧螺丝固定仪表

4. 按照接线图连接电流、电源、通讯线路

接线注意事项

- 接线前请确保电源已断开，安全第一

- CT 二次侧严禁开路，PT 二次侧严禁短路

- 通讯线建议使用屏蔽双绞线，A/B 线请勿接反

- 接地端子请可靠接地

- 电流输入端子请正确连接 CT 二次侧

- 电源端子注意正负极（直流供电时）

常见问题解答：

Q1：PA194I-9X1 支持哪些通讯协议？

A：PA194I-9X1标配支持 Modbus-RTU 协议，可通过 RS485 接口与上位机通讯，您也可以定制支持其他工业协议。

Q2：PA194I-9X1 测量精度是多少，是否需要定期校准？

A：电流测量精度为 0.5 级。建议每年校准一次，确保测量准确性，我们可提供专业校准服务。

Q3：可以直接接入大电流吗？

A：大电流测量需要配合电流互感器使用，PA194I-9X1 支持 1A/5A CT 输入，您可以根据实际电流选择对应变比的互感器。

Q4：PA194I-9X1 电源接反会损坏仪表吗？

A：不会，本产品具备电源反接保护功能，但仍建议您按照接线图正确接线。

Q5：PA194I-9X1 说明书和参数表在哪里可以获取？

A：您可以联系我们的销售人员获取完整的PA194I-9X1 说明书和详细PA194I-9X1 参数表，我们也提供电子版资料。

Q6：提供质保服务吗？

A：我们提供2 年免费质保，质保期内免费维修更换，终身提供技术支持服务。

Q7：PA194I-9X1 和 PA194I-2X1 有什么区别？

A：主要区别在于外形尺寸，PA194I-9X1 为 96×96mm，PA194I-2X1 为 72×72mm，功能参数基本一致。

选择邦华电气PA194I-9X1 单相数显电流表，您不仅获得一台高品质的电流监测设备，更享有专业的技术支持与完善的售后服务。我们拥有十余年电力仪表研发生产经验，产品已服务全国上千家企业，品质值得信赖。从传统的 6L2-A 指针表到先进的 PD194E 多功能表，从 DDS194 单相电能表到 DTSU194-DL 导轨式电表，我们提供全系列电力仪表解决方案。如需了解更多产品详情或获取报价，欢迎您随时联系我们，我们将为您提供一对一选型指导与最优解决方案。
