PCS-9691 电气火灾监控系统 —— 您的全场景电气安全预警中枢

PCS-9691 电气火灾监控系统核心概述：

PCS-9691 电气火灾监控系统，是我司针对各类建筑低压配电系统电气火灾早期预警与集中管控需求打造的工业级专用系统，作为电气安全防护的核心中枢，可实现对全配电回路隐患的不间断监测、智能识别、快速预警与联动处置，从源头规避电气火灾风险。系统核心单元搭配 PCS-9119 系列、PCS-8119、PCS-9700、ARCM200L 全系列前端探测器，AKH-0.66L 系列剩余电流互感器，以及各类配套功能模块，全流程采用工业级元器件设计，抗干扰能力强、运行稳定，平均无故障工作时间≥100000 小时，完全满足国内各类建筑的消防设计与验收规范，是新建项目与存量改造项目的优选合规方案。

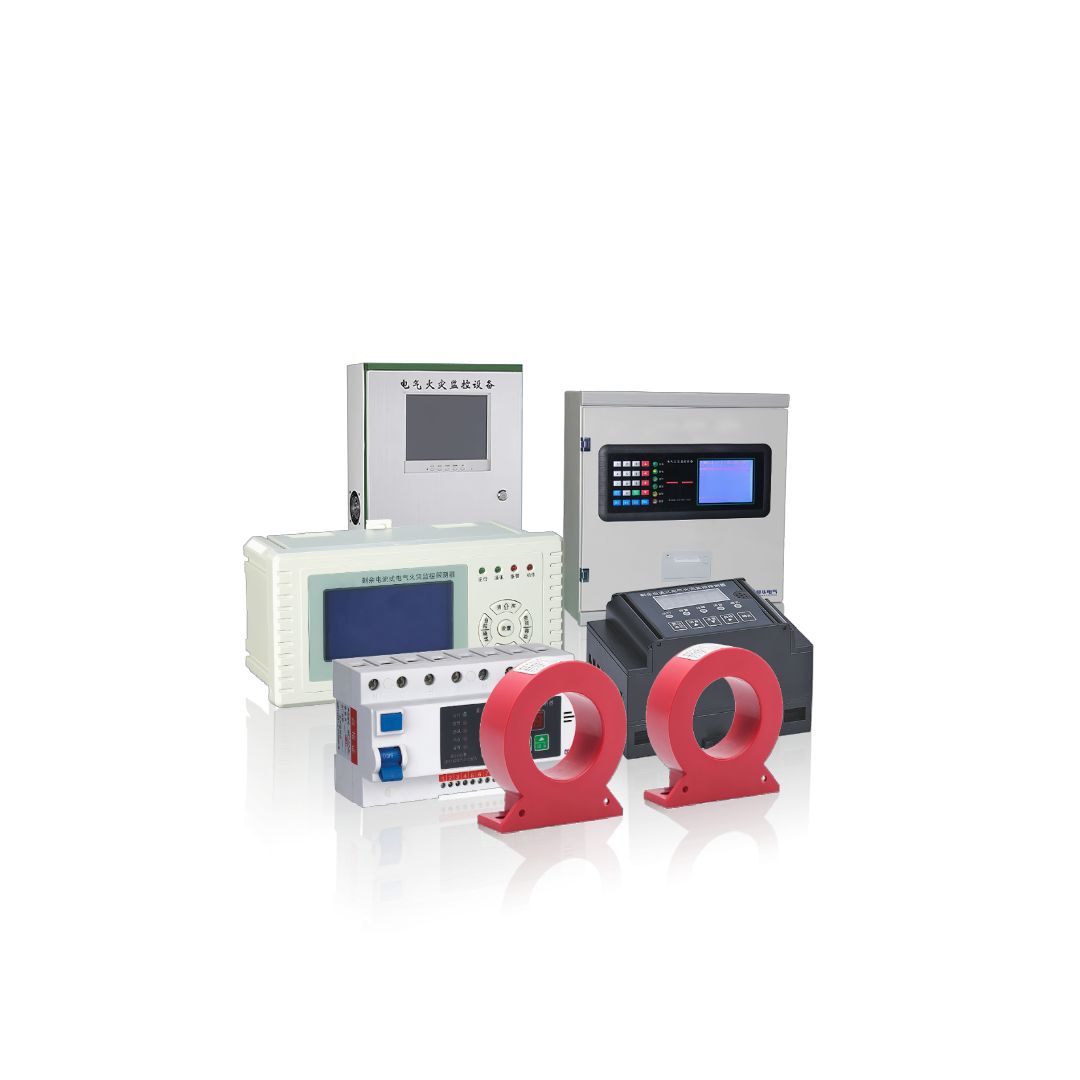

PCS-9691 电气火灾监控系统核心组成与全型号：

电气火灾监控设备

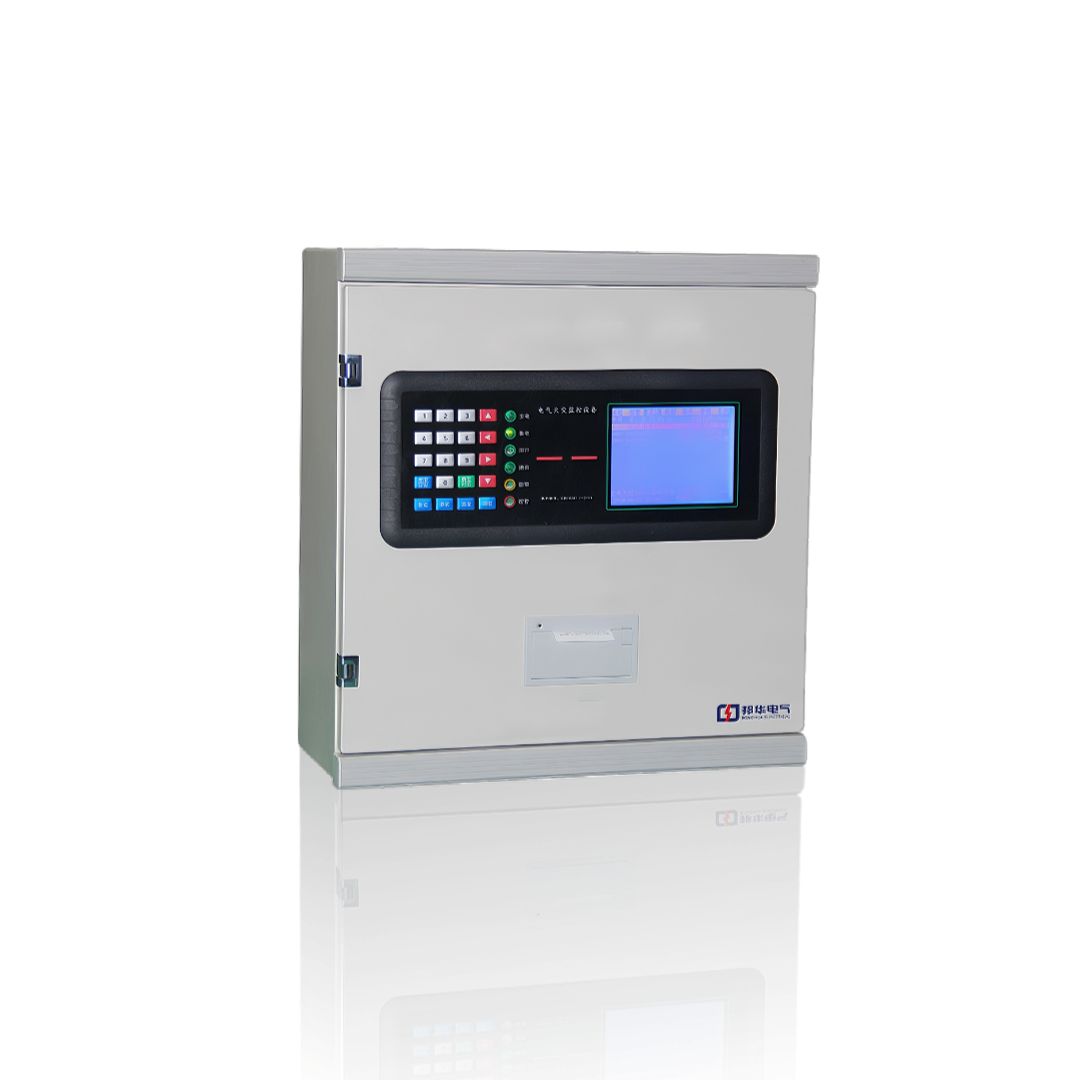

本类为邦华电气电气火灾监控系统的核心管理中枢，核心产品为PCS-9119 系列消防智能控制系统主机、PCS-8119 消防安全管理单元、PCS-9700 厂站监控系统（电气火灾扩展功能版），配套邦华电气电力监控与智慧消防云平台，全系列严格符合 GB 14287.1-2014 国家标准及电力行业安全规范，采用工业级二总线 / 以太网 / 4G 多模冗余通讯，可无缝对接前端PCS-9691、ARCM200L 全系列、PCS-223 系列探测器与监测单元，实现剩余电流、温度、电弧、电缆局放等电气火灾隐患的集中采集、分级声光报警、故障精准定位、联动逻辑控制、事件黑匣子存储与远程运维，单系统最大支持上万监测点位，主备电无缝切换设计，适配工业厂房、变电站、大型商业综合体、市政交通枢纽等电力密集型场景的电气安全集中管控需求。

电气火灾监控探测器

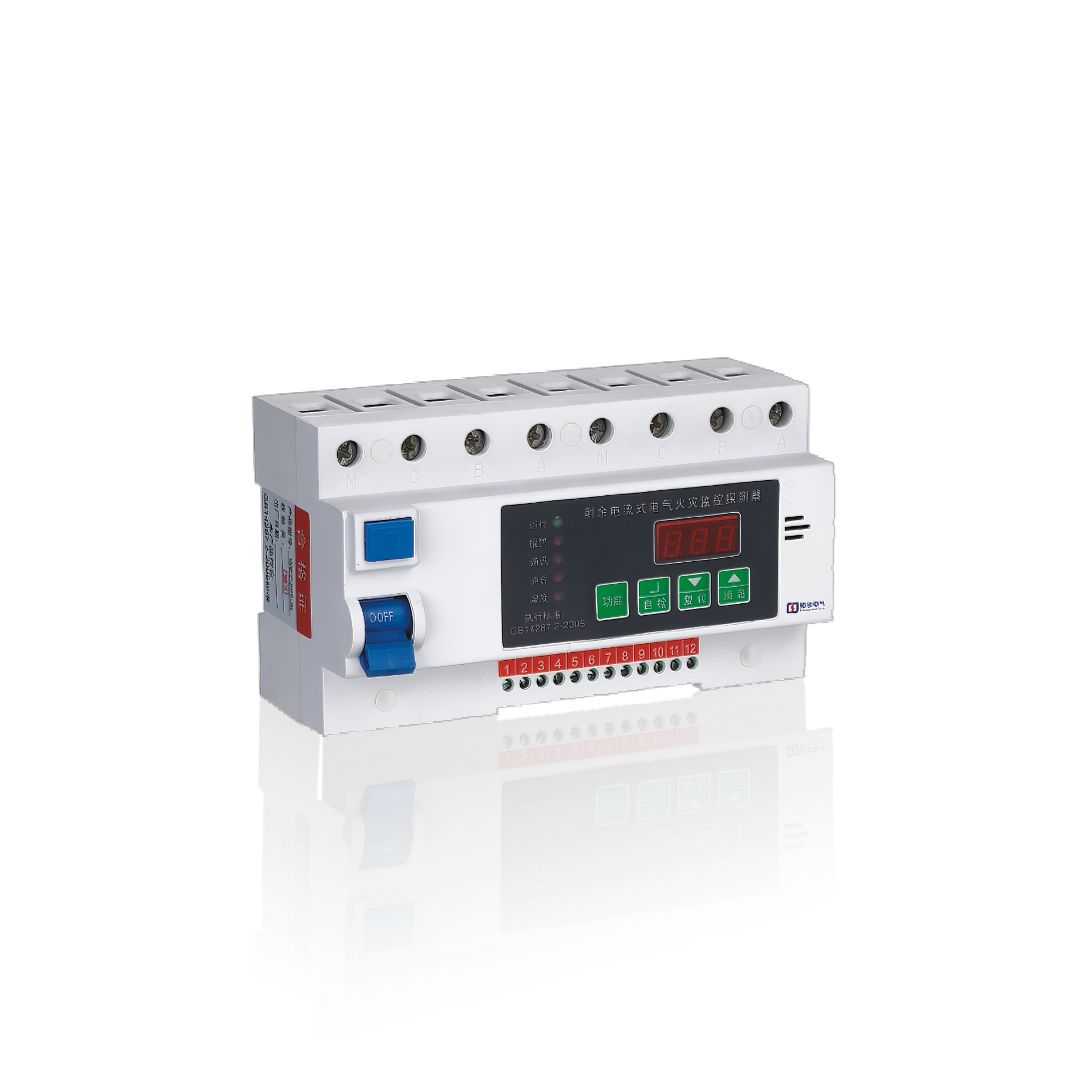

本类为邦华电气电气火灾监控系统的前端感知核心，完整覆盖PCS-9691 系列剩余电流式电气火灾监控探测器、ARCM200L 全系列组合式 / 剩余电流式探测器、PCS-223 系列测温式 / 电缆在线监测装置、PCS-981 系列故障电弧 / 局放监测装置，全系列符合 GB 14287.2/3/4-2014 国家标准，采用高性能工业级 MCU 与抗强电磁干扰算法，支持剩余电流、线缆温度、电缆局放、设备温升等多维度电气火灾隐患精准监测，额定电流覆盖 10A~6300A，通讯方式含 RS485 / 二总线 / 以太网，标准 35mm 导轨或嵌入式安装，可独立运行或组网接入 PCS-9119 系列主机，适配 0.4kV 低压配电、电缆隧道、开关柜、变压器室等全场景电气安全监测需求。

剩余电流互感器

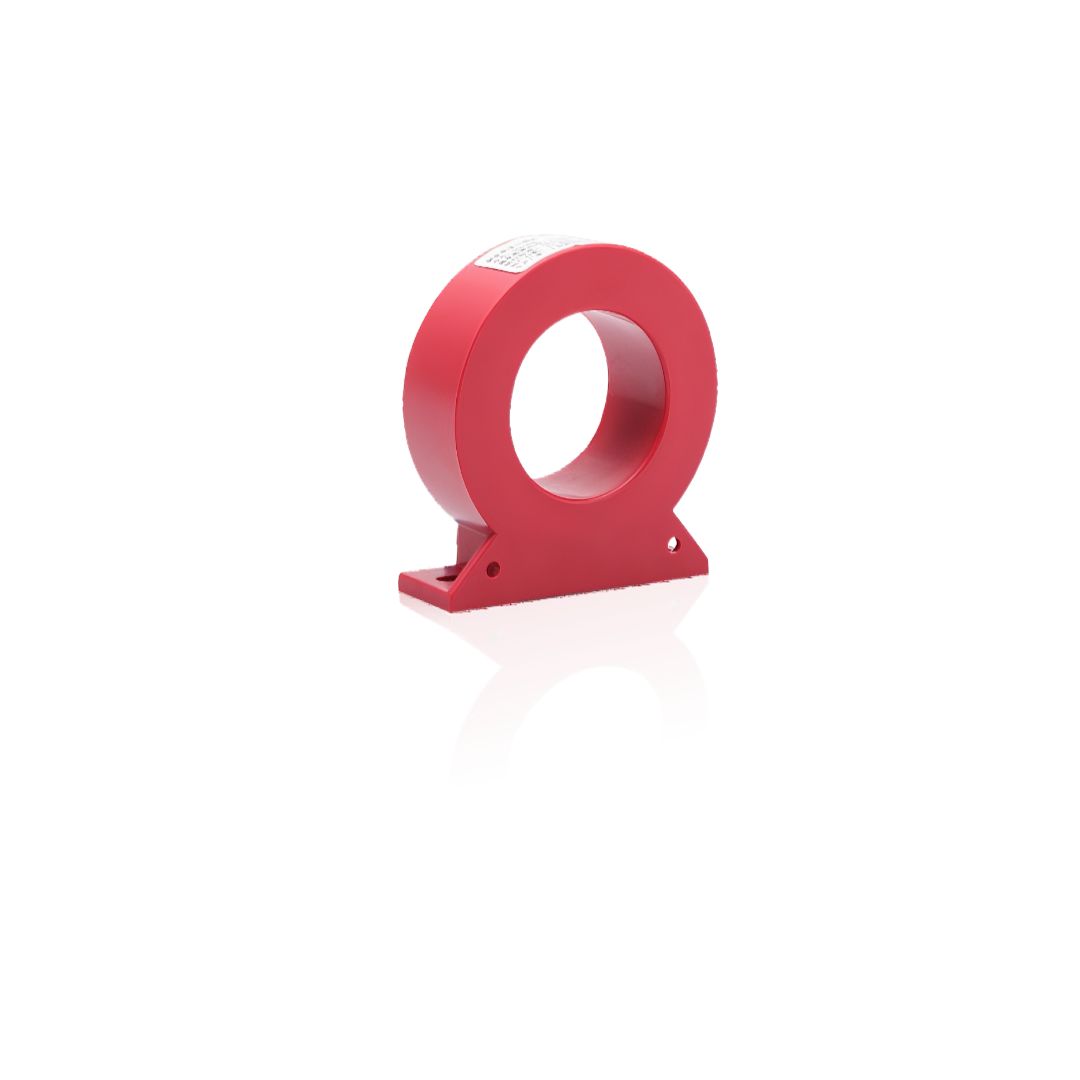

本系列为邦华电气全系列电气火灾监控探测器配套的核心传感部件，核心为AKH-0.66L 系列、PCS-9250-EAC 系列剩余电流互感器，涵盖AKH-0.66L-35、AKH-0.66L-70、AKH-0.66L-105、AKH-0.66L-150、AKH-0.66L-200、PCS-9250-EAC全规格型号，与PCS-9691、ARCM200L 全系列、PCS-223 系列探测器完美适配，分为闭口式、开合式、定制式三大品类，采用高导磁纳米晶 / 硅钢铁芯制作，线性度好、灵敏度高、抗强电磁干扰能力强，额定剩余电流测量范围 0~1000mA，适配回路额定电流 50A~6300A，开合式结构支持免断电安装，充分满足新建项目标准化安装与老旧项目改造的灵活施工需求。

配套设备

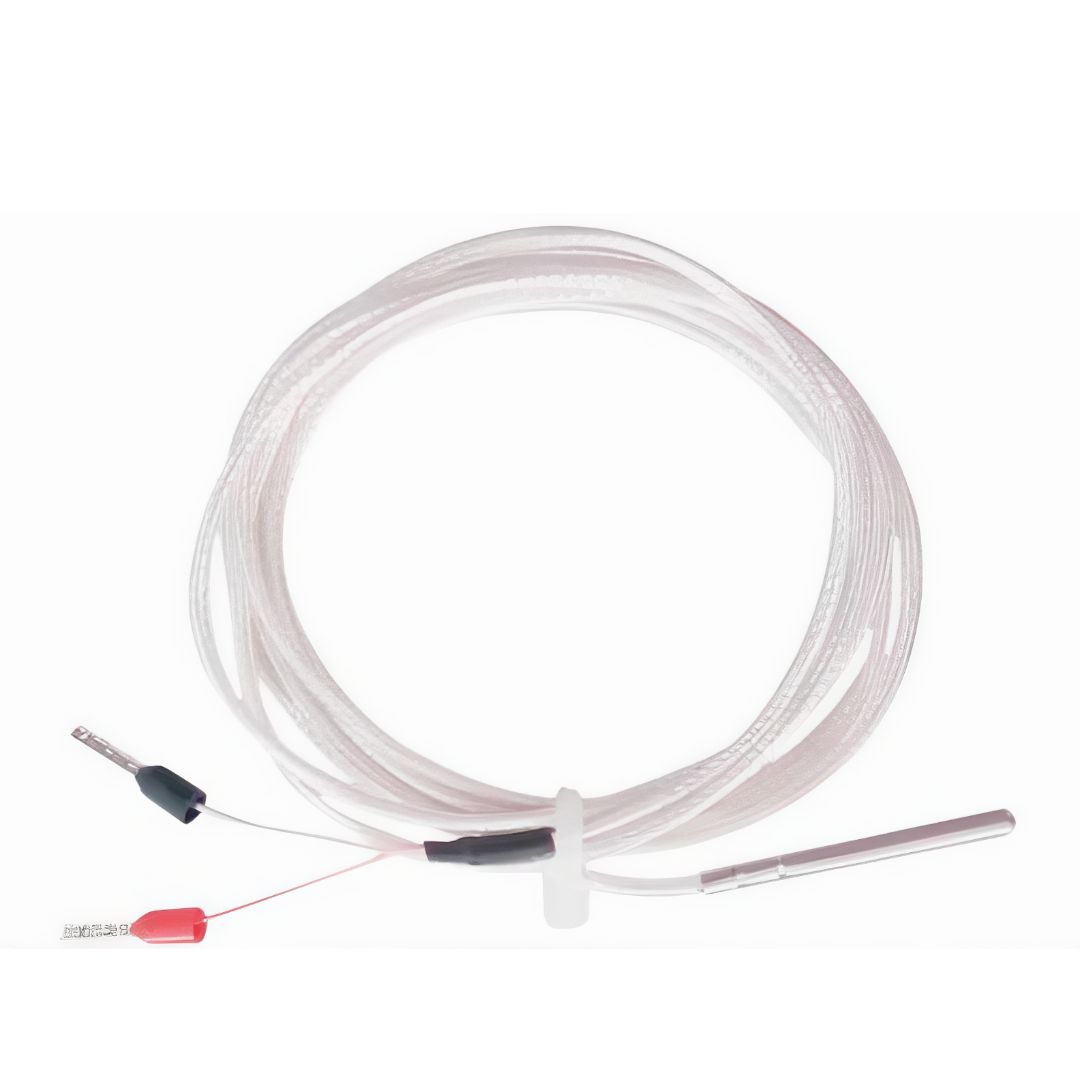

本系列为邦华电气电气火灾监控系统稳定运行的配套支撑产品，涵盖PCS-TS 系列贴片 / 磁吸式温度传感器、PCS-GL-1 总线短路隔离器、PCS-COM 系列通讯转换模块、PCS-PWR 系列系统电源模块、PCS-ZJ-1 总线中继器、PCS-SPK 火灾声光报警器、PCS-BM 电子编码器全品类核心辅件，可与 PCS-9119 系列监控主机、PCS-9691、ARCM200L 全系列探测器、全系列互感器无缝适配，实现温度信号精准采集、总线故障隔离、通讯协议转换、系统稳定供电、信号中继放大、现场声光告警、工程调试编码等功能，全方位保障系统在复杂电力环境下的稳定可靠运行，同时可无缝对接邦华电气智慧消防安全服务云平台，实现 7×24 小时远程运维与隐患闭环管理。

PCS-9691 电气火灾监控系统核心适配场景：

您可将 PCS-9691 电气火灾监控系统广泛应用于各类低压配电系统的全场景电气火灾防护，核心适配场景包括：

民用建筑：商品住宅、公寓、保障性住房、老旧小区改造项目

商业建筑：商业综合体、购物中心、酒店、写字楼、餐饮娱乐场所、九小场所、连锁门店

公共建筑：医院、学校、养老院、图书馆、体育馆、政务大厅、轨道交通枢纽

工业建筑：生产厂房、仓库、工业园区、高低压配电室、新能源光伏电站、储能系统、数据中心

特殊场所：通信基站、档案馆、加油站、易燃易爆危险品管控场所

PCS-9691 电气火灾监控系统选型指引：

当您的项目有以下需求时，可优先选择 PCS-9691 电气火灾监控系统：

需要对建筑全配电回路实现集中化、智能化的电气火灾隐患监测与管控，项目有明确的消防设计与验收要求

项目需要灵活配置监测点位，支持 1 路至数千路点位的扩展，适配从单栋建筑到园区级的多规模组网需求

需同时监测剩余电流、线路温度、过载、故障电弧等多类电气隐患，需要多品类探测器灵活组合配置

存量改造项目无法断电施工，需要免断电、免大规模布线的便捷安装方案，可搭配开口式互感器与导轨式探测器实现快速部署

项目需要对接智慧消防云平台、消防联动控制系统，需要支持 RS485、以太网等多协议通讯，实现远程监控与数据上传

PCS-9691 电气火灾监控系统核心优势与服务保障：

PCS-9691 电气火灾监控系统，以工业级标准打造，全方位适配您的项目需求，核心优势如下：

国标合规，验收无忧：全系列产品均通过国家 3C 强制性认证，严格执行 GB 14287 系列、GB 50116-2013 国家标准，所有参数可溯源，完全满足国内各地区消防验收要求，已服务国内数千个项目顺利通过验收，无合规风险。

精准监测，超低误报：搭载高精度采集芯片与智能滤波算法，有效屏蔽谐波、电磁干扰，监测精度远超行业标准，系统整体误报率≤0.3%，可精准识别真实隐患，杜绝误报、漏报带来的运维困扰。

组网灵活，施工便捷：采用二总线无极性通讯，布线简便，最大通讯距离可达 1200m，搭配 PCS-ZJ-1 中继器可实现更远距离传输；导轨式安装设计搭配开口式互感器，支持免断电安装，完美适配新建项目与存量改造项目，批量施工效率提升 50% 以上。

智能联动，运维省心：自带声光报警与继电器无源输出，可无缝对接喷淋、排烟等消防联动设备，快速处置隐患；主机内置大容量存储，可完整记录报警、故障事件，支持溯源查询；系统支持电子编码，无需手动拨码，批量调试效率大幅提升。

型号齐全，一站式配齐：从主控主机到前端探测器、互感器、功能辅件，全系列原厂直供，无需跨品牌适配调试，大幅降低您的采购与对接成本，常规配置供货周期 3-7 天，保障项目进度不受影响。

邦华电气合规资质与全流程服务保障：

全流程服务保障：我们为您提供从选型到落地的全流程专属服务，全程助力您的项目顺利验收。售前提供免费一对一选型指导，根据您的项目需求定制专属解决方案；售中提供全程技术支持，包括安装调试指导、现场技术对接，批量采购可安排工程师上门调试；售后提供2 年免费质保服务，质保期内免费维修、更换配件，同时提供 7×24 小时技术响应与终身技术支持，大幅降低您的长期运维成本。

常见疑问解答：

Q1：PCS-9691 电气火灾监控系统有没有 3C 认证，能不能通过消防验收？

A1：PCS-9691 电气火灾监控系统全系列产品均通过国家 3C 强制性认证，严格遵循 GB 14287-2014、GB 50116-2013 国家标准，参数完全符合国内消防设计与验收要求，已服务国内数千个项目顺利通过验收，无任何合规风险。

Q2：PCS-9691 系统可以适配哪些探测器和互感器型号？

A2：PCS-9691 系统原生适配全系列原厂前端探测与传感部件，探测器包括 PCS-9119-MC/SC、PCS-9119-ST、PCS-8119、PCS-9700 以及 ARCM200L-J1、ARCM200L-J4、ARCM200L-J8、ARCM200L-J16、ARCM200BL、ARCM200L-MU 全系列；互感器适配 AKH-0.66L-35、AKH-0.66L-70、AKH-0.66L-105、AKH-0.66L-150、AKH-0.66L-200 系列与 PCS-9250-EAC 型号，即插即用，无需额外调试。

Q3：PCS-9691 系统的报警阈值可以自定义调整吗？是否符合国标要求？

A3：可以调整，且完全符合国标要求。PCS-9691 系统配套的全系列探测器，剩余电流报警阈值可在 50mA-1000mA 国标范围内连续可调，温度报警阈值可在 45℃-140℃范围内连续可调，您可根据项目现场工况精准设置，兼顾预警灵敏度与抗干扰性，避免误报、漏报。

Q4：存量改造项目无法断电施工，PCS-9691 系统支持免断电安装吗？

A4：完全支持。PCS-9691 系统配套的全系列探测器均采用标准 DIN35mm 导轨式安装，搭配我司开口式剩余电流互感器，无需拆解母线、无需断电即可完成安装，无需大规模重新布线，完美适配存量改造项目，不影响现场正常用电与运营。

Q5：PCS-9691 系统最大支持多少点位，能适配超大型项目组网吗？

A5：PCS-9691 系统主机单机最大支持 2016 个点位，通过 CAN 总线联网可扩展至 40 万 + 点位，支持多主机级联与分级管理，搭配 PCS-COM-RS485/TCP 通讯模块可实现跨区域组网，完美适配从单栋小型建筑到超大型综合体、产业园区的全规模项目需求。

Q6：采购 PCS-9691 系统后，质保期是多久？能提供上门安装调试服务吗？

A6：我们为 PCS-9691 全系列产品提供2 年免费质保服务，质保期内免费维修、更换配件，终身提供技术支持。同时可为您提供全程技术服务，包括免费安装指导、现场调试、人员操作培训，批量采购可安排专业工程师上门服务，售后 7×24 小时技术响应，随时解决您的使用问题。

Q7：PCS-9691 系统可以对接智慧消防平台和消防联动系统吗？

A7：完全可以。PCS-9691 系统标配 RS485 通讯接口，支持 Modbus-RTU 标准协议，可选配以太网、NB-IoT 通讯模块，可无缝对接各类智慧消防云平台，实现远程监控、数据上传与远程控制；自带多路继电器无源输出，可直接联动消防喷淋、排烟、应急照明等消防设备，满足消防联动规范要求。

西安邦华电气深耕消防电气领域十余年，是集研发、生产、销售、服务于一体的专业化消防电气设备厂家，您选购的 PCS-9691 电气火灾监控系统，资质齐全、性能稳定，已广泛应用于国内各类民用、商业、工业建筑的电气安全防护项目。我们可根据您的项目需求，提供一对一的免费选型指导与定制化电气安全解决方案，全程助力您的项目顺利通过消防验收，为您的电气系统安全保驾护航。
