PMC-T406 电气火灾监控系统 —— 您的全场景配电系统火灾隐患前置防控核心
PMC-T406 电气火灾监控系统核心概述：
您选购的 PMC-T406 电气火灾监控系统，是西安邦华电气严格依据 GB 14287-2014《电气火灾监控系统》、GB 50116-2013《火灾自动报警系统设计规范》研发生产，全系列产品通过国家 3C 强制性认证，参数可溯源，完全满足各类建筑消防设计与验收要求，彻底解决您的项目合规验收顾虑。
本系统以 PMC-T406 为核心管控单元，搭配全系列前端探测器、传感配件与功能模块，可精准采集配电回路剩余电流、温度、电流、电压、故障电弧等全维度信号，完成本地数据处理、智能判断、声光报警与数据上传，无缝对接邦华电气全系列监控主机，为您实现电气火灾隐患的早期识别、精准定位与快速处置，全面降低电气安全风险。
PMC-T406 电气火灾监控系统全系列型号：
电气火灾监控设备
邦华电气电气火灾监控设备是其电气火灾监控系统的核心管控中枢，核心产品包含PMC-EFB-2 系列、PMC-EFB-2-D 型、PMC-EFJ-2 型三大机型，均严格遵循 GB14287.1-2014 国标设计，采用嵌入式软硬件平台打造，具备高实时性、高可靠性特点。其中 PMC-EFB-2 系列为立柜 / 壁挂式主控设备，主打大容量点位集中管控；PMC-EFJ-2 为导轨式电气火灾监控分机，适配分布式组网与布线困难场景；全系列设备可通过二总线、RS485、以太网、LoRa 无线等多种方式与前端探测器组网，集中采集、处理、显示配电回路的电气火灾隐患参数，实现声光报警、事件存储、故障定位、联动控制、数据上传等核心功能，全面覆盖各类民用、工业建筑的全场景电气火灾集中管控需求。
| 产品型号 | 安装形式 | 最大监控容量 | 核心通讯接口 | 核心适配场景 | 核心功能特点 |
| PMC-EFB-2 系列 | 壁挂式 / 立柜式 | 单链路最大接入 128 台探测器，整机最大可监控 512 台探测器、2048 个监测点位 | 2/4 路二总线、4/8 路 RS485、2 路以太网、可选 1 路 LoRa 无线 | 大型商业综合体、工业厂区、高层建筑、轨道交通、医院等大容量点位项目 | 主备电自动切换，备用电源可维持设备工作≥4h；报警响应时间≤10s，支持多台设备组网联动，内置打印机与大容量事件存储，可对接火灾报警系统与智慧消防云平台，适配复杂工程分级管控需求 |

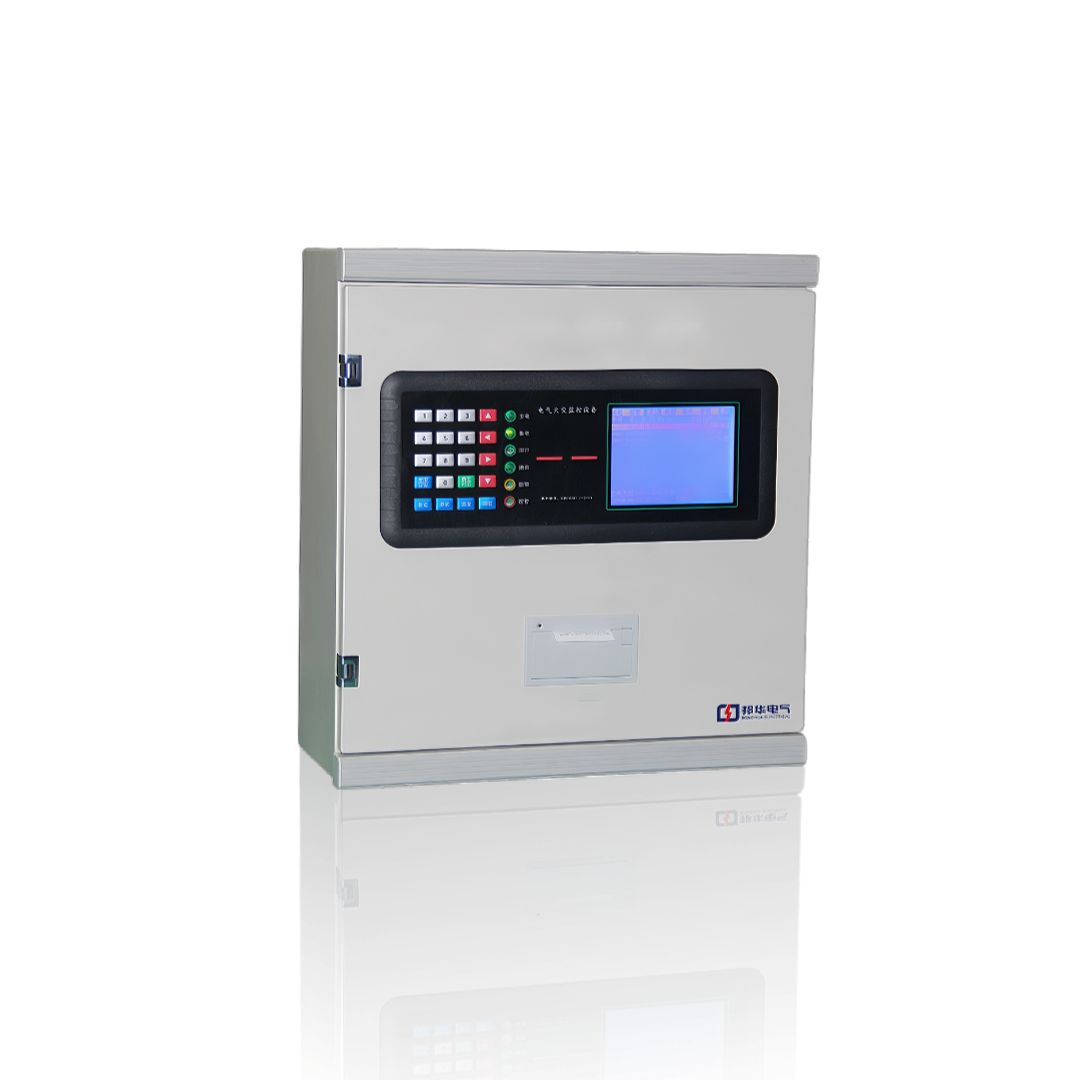

| PMC-EFB-2-D 型 | 壁挂式 | 可扩展大容量监测回路，适配中大型项目分布式组网 | 多回路 RS485、二总线、以太网 | 中型建筑、园区、酒店、商业楼宇等中体量项目 | 紧凑型结构设计，具备报警 / 故障双无源触点输出，支持远程参数配置与固件升级，安装调试便捷，抗电磁干扰能力强 |
| PMC-EFJ-2 型 | 导轨式 / 面板式 | 单台最大接入 64 台探测器 | 2 路 RS485、1 路 LoRa、1 个以太网口 | 楼层配电箱、分布式配电间、布线困难的改造项目、小型单体建筑 | 体积小巧，支持导轨与面板双安装方式，具备数万条事件记录能力，可作为区域分机实现分布式监控，无线通讯能力适配老旧线路改造场景 |
电气火灾监控探测器
邦华电气电气火灾监控探测器是电气火灾隐患的前端感知核心，全系列严格依据 GB14287-2014 国标研发，覆盖组合式、剩余电流式、测温式全品类，同时布局了高防护型、智慧物联型、高端电能质量融合型等特色产品，核心主力型号包含PMC-T401、PMC-T402、PMC-T404、PMC-T405 全系列（PMC-T405 基础款、PMC-T405-A、PMC-T405-M、PMC-T405-S）、PMC-T406 组合式电气火灾监控探测器，PMC-T403-R 剩余电流式电气火灾监控探测器，PMC-T403-T 测温式电气火灾监控探测器，以及PMC-350-F、PMC-350-F6 组合式探测器、PMC-350-FM 高防护型安全用电监控探测器、PMC-550A、PMC-550F-R 高端组合式电气火灾监控探测器。全系列产品可精准采集配电回路的剩余电流、温度、全电量参数等关键数据，具备本地声光报警、事件记录、继电器输出等能力，支持 RS485、二总线、无线物联网等多种通讯方式，可独立使用或与监控设备联动组网，全面适配各类配电场景的电气火灾极早期预警需求。
| 产品型号 | 产品类型 | 核心监测参数 | 安装方式 | 核心功能特点 |
| PMC-T401 | 组合式电气火灾监控探测器 | 2 路剩余电流、4 路温度 | 面板安装 / 导轨安装 | 自带液晶显示屏，可精准过滤高次谐波干扰，自适应线路正常漏电波动；具备 64 条事件顺序记录，1 路 RS485 通讯口，支持声光报警与装置自检，体积小巧适配各类配电箱安装 |
| PMC-T402 | 组合式电气火灾监控探测器 | 2 路剩余电流、2 路温度 | 面板安装 / 导轨安装 | 高亮数码管实时显示监测数值，自带 1 路 DO 控制输出，支持 RS485 / 二总线双通讯可选，具备剩余电流与温度双重保护功能，报警阈值连续可调，适配多场景灵活组网 |
| PMC-T403-R | 剩余电流式电气火灾监控探测器 | 多路剩余电流（可定制回路数） | 导轨式安装 | 专用于配电系统剩余电流监测，1mA 步进精度可调，抗电磁干扰能力优异，可精准捕捉微安级漏电隐患，支持报警阈值远程配置，适配单回路 / 多回路漏电集中监测场景 |
| PMC-T403-T | 测温式电气火灾监控探测器 | 多路温度（可定制回路数） | 导轨式安装 | 专用于低压配电系统关键节点温度监测，采用高精度测温传感器，报警阈值 45~140℃连续可调，响应速度快，可实时捕捉电缆接头、母排、开关触点等点位的超温隐患 |
| PMC-T404 | 组合式电气火灾监控探测器 | 剩余电流、温度、全电量参数 | 面板安装 / 导轨安装 | 集电气火灾监测与全电量计量于一体，支持谐波分析、不平衡度监测，具备多路开关量输入与继电器输出，可同时实现火灾预警与电能管理双重功能 |
| PMC-T405 | 组合式电气火灾监控探测器 | 剩余电流、温度、三相全电量参数、电压 / 电流谐波 | 面板安装 | 基础款全功能型产品，自带液晶显示屏，支持 RS485 通讯口，具备需量统计、定值越限、事件顺序记录功能，可独立应用于开关柜、UPS 系统等场景，实现火灾预警与配电测控一体化 |
| PMC-T405-A | 组合式电气火灾监控探测器 | 剩余电流、温度、三相全电量参数、电压 / 电流谐波、电能质量分析 | 面板安装 | 通用型旗舰子型号，适配民用建筑、商业综合体等通用场景，自带大尺寸液晶显示屏，支持双通讯口，具备多级报警阈值设置、故障定位功能，可同时实现电气火灾预警与电能计量管理 |
| PMC-T405-M | 组合式电气火灾监控探测器 | 剩余电流、温度、三相全电量参数、电机保护参数、谐波监测 | 面板安装 | 工业专用子型号，针对电机回路、工业动力回路优化设计，新增过载、堵转、断相等电机保护功能，宽温设计抗干扰能力强，适配工业厂区、动力车间等恶劣场景 |

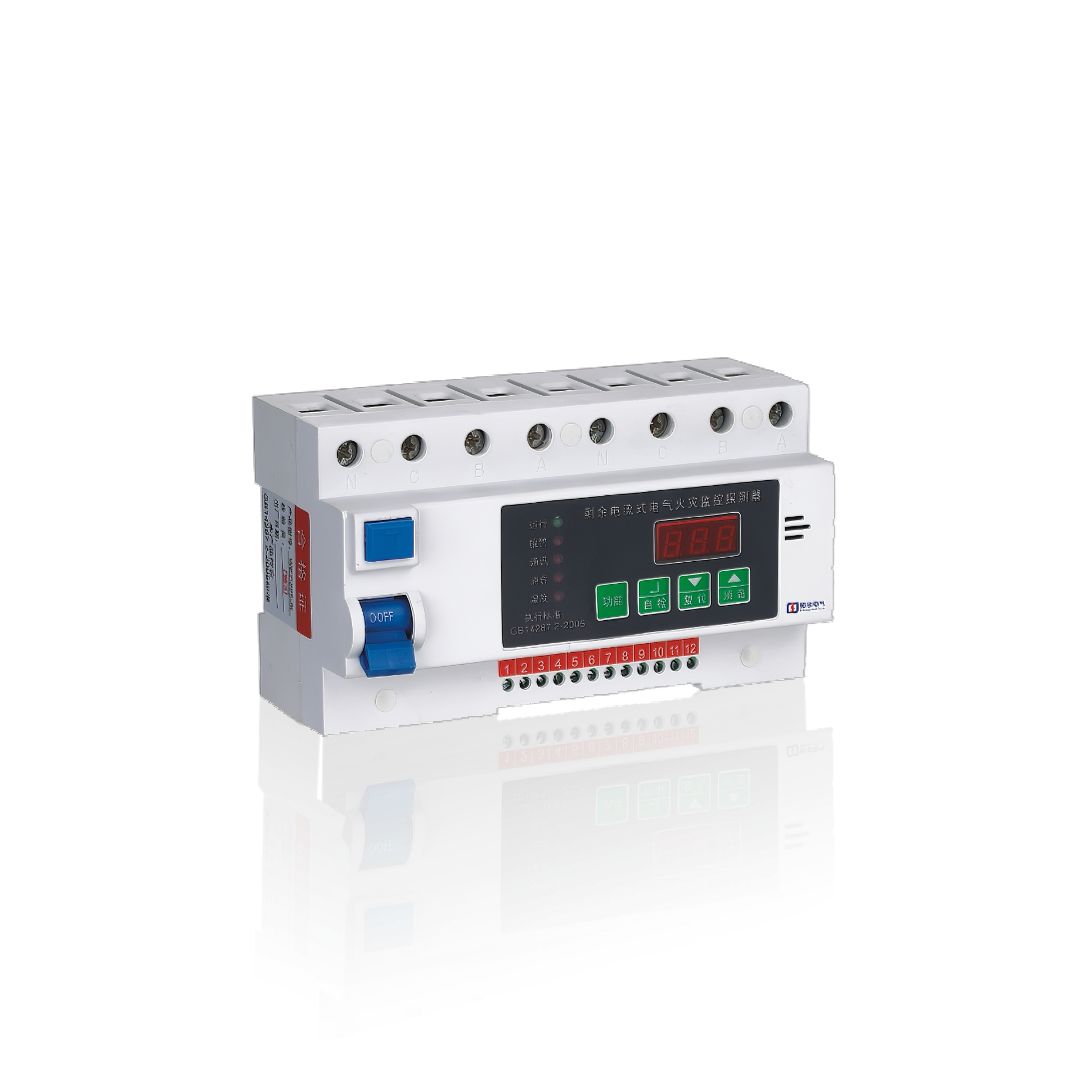

| PMC-T406 | 组合式电气火灾监控探测器 | 1 路剩余电流 + 最多 6 路温度（可灵活配置 6R+1T） | 导轨式安装 | 采用二总线供电通讯一体化设计，施工成本低、安装灵活；支持与剩余电流互感器一体式 / 分体式双安装模式，具备多级报警与事件记录功能，适配新建项目与老旧线路改造 |
| PMC-350-F | 组合式电气火灾监控探测器 | 剩余电流、温度、回路电流、电压、过载 / 过压 / 欠压保护 | 导轨式安装 | 基础型智慧物联探测器，支持 NB-IoT/4G 无线通讯，免布线免调试，可直接对接邦华电气智慧用电云平台，自带本地声光报警，适配九小场所、出租屋、小型商铺等分散式末端场景 |
| PMC-350-F6 | 组合式电气火灾监控探测器 | 剩余电流、温度、回路电流、电压 | 导轨式安装 | 免停电无线通信设计，支持 4G/NB-IoT 物联网通讯，可直接对接智慧用电云平台，无需布线，适配改造项目与偏远点位的分散式监控 |
| PMC-350-FM | 高防护型安全用电监控探测器 | 剩余电流、温度、全电量参数 | 导轨式安装 | 全灌胶封装设计，IP67 高防护等级，端子与配件采用高防腐材质，可适配潮湿、高粉尘、强腐蚀等恶劣工业环境的电气火灾监测 |
| PMC-550A | 组合式电气火灾监控探测器 | 剩余电流、温度、全电量参数、谐波畸变率、电压暂升暂降、三相不平衡度 | 面板式安装 | 高端电能质量融合型探测器，集电气火灾预警、电能质量在线监测、配电测控于一体，支持高精度电能计量与故障录波功能，适配高端写字楼、医院、数据中心、精密制造车间等对供电可靠性要求极高的场景 |
| PMC-550F-R | 组合式电气火灾监控探测器 | 多路剩余电流、多路温度、三相全电量参数、谐波分析、电能质量监测 | 导轨式 / 面板式安装 | 高端工业级组合式探测器，最多支持 8 路剩余电流 + 16 路温度同步监测，支持光纤通讯与双网口冗余设计，具备黑匣子事件记录功能，适配工业厂区、数据中心、轨道交通等高可靠性要求场景 |
剩余电流互感器
邦华电气剩余电流互感器是电气火灾监控系统的底层信号采集单元，与全系列剩余电流式、组合式电气火灾监控探测器配套使用，完成配电回路剩余电流信号的精准采集、转换与上传，核心分为闭口式方形铜排型系列、开口式便捷安装系列、PMC-MIR 系列三大品类，核心型号包含PMC-MIR-50、Ø51mm 圆形型、Ø73mm 圆形型、Ø80mm 圆形型、Ø100mm 圆形型、矩形铜排型等。全系列产品采用高线性度磁芯与全屏蔽结构设计，采集精度高、抗电磁干扰能力强，可有效杜绝误报，覆盖 0~1000A 主回路电流适配范围，可满足不同规格线缆、铜排配电回路的安装与监测需求，是剩余电流监测链路的核心基础配件。
| 产品型号 | 产品类型 | 适配主回路参考电流 | 内径规格 | 核心适配场景 | 核心功能特点 |

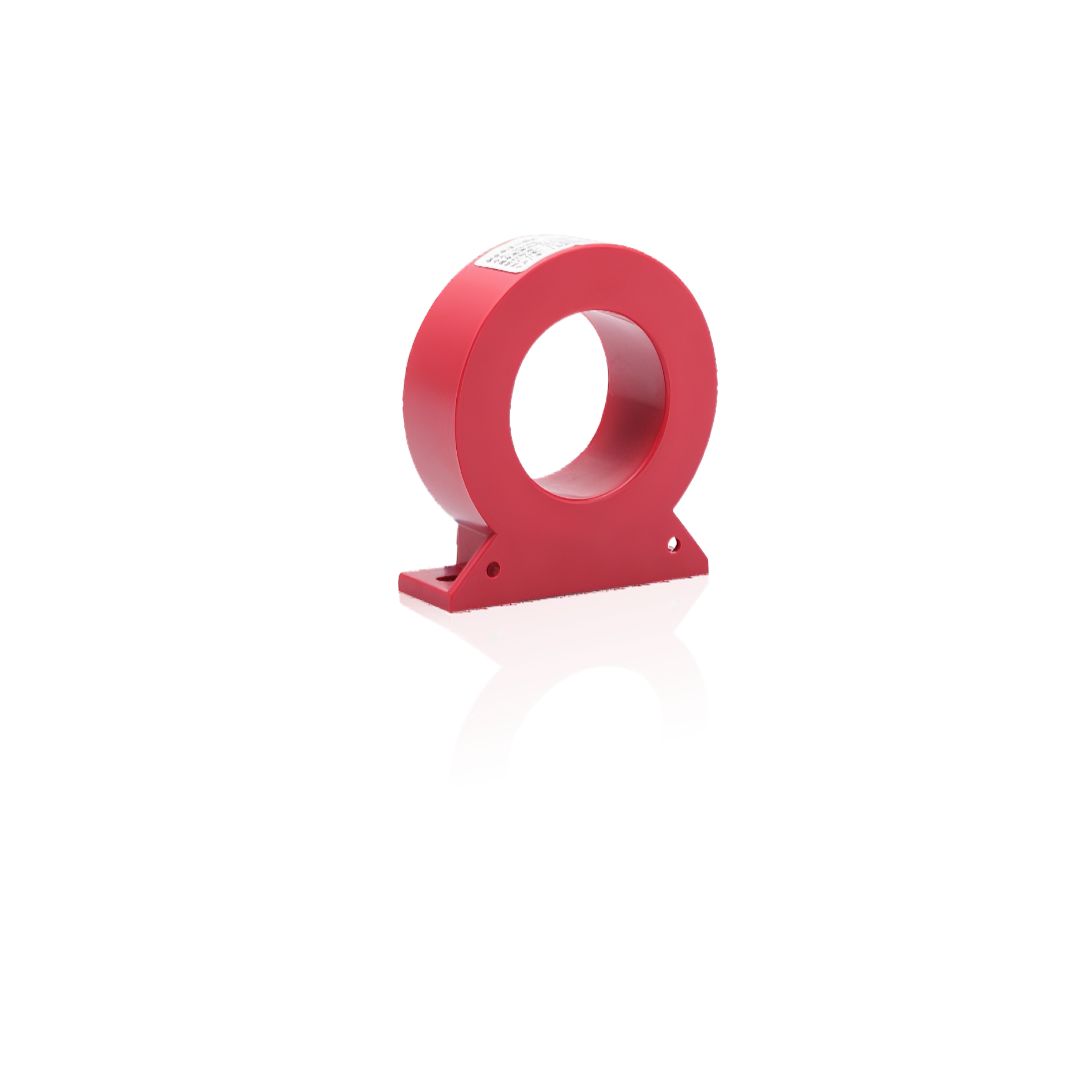

| PMC-MIR-50 | 闭口式圆形剩余电流互感器 | 0~250A | Ø50mm | 中电流线缆回路、楼层配电箱、中小型设备配电回路 | 高稳定性磁芯设计，线性度优异，带屏蔽层可有效抑制谐波干扰，适配 PMC-T 系列全型号探测器配套使用 |
| Ø51mm 圆形型 | 闭口式圆形剩余电流互感器 | 0~160A | Ø51mm | 新建项目线缆回路、末端配电箱、小型动力回路 | 适配 PMC-T406 探测器一体式安装，采集精度高，安装便捷，适配 160A 及以下线缆回路标准化安装 |
| Ø73mm 圆形型 | 闭口式圆形剩余电流互感器 | 0~250A | Ø73mm | 中电流线缆回路、厂房配电出线回路、商业建筑干线回路 | 宽量程适配，屏蔽结构优化设计，可有效抵御现场电磁干扰，杜绝误报警，适配 250A 及以下线缆回路 |
| Ø80mm 圆形型 | 闭口式圆形剩余电流互感器 | 0~400A | Ø80mm | 大电流线缆回路、项目主配电回路、工业设备主回路 | 大孔径设计，适配多芯线缆并联回路，高灵敏度磁芯，可精准捕捉微弱漏电信号，长期运行稳定性强 |
| Ø100mm 圆形型 | 开口式圆形剩余电流互感器 | 0~630A | Ø100mm | 老旧线路改造项目、不停电施工场景、大电流线缆回路 | 开合式开口结构，安装无需断电断线，卡扣式固定，施工便捷，线性度好，适配改造项目不停电安装需求 |
| 矩形铜排型系列 | 闭口式 / 开口式方形剩余电流互感器 | 0~1000A | 100mm×50mm~220mm×50mm（多规格可选） | 大规格铜排回路、配电室主进线柜、工业厂区总配电回路 | 矩形大孔径设计，适配多相铜排同时穿入，全封闭屏蔽结构，抗干扰能力极强，适配超大电流铜排回路监测 |
故障电弧检测器

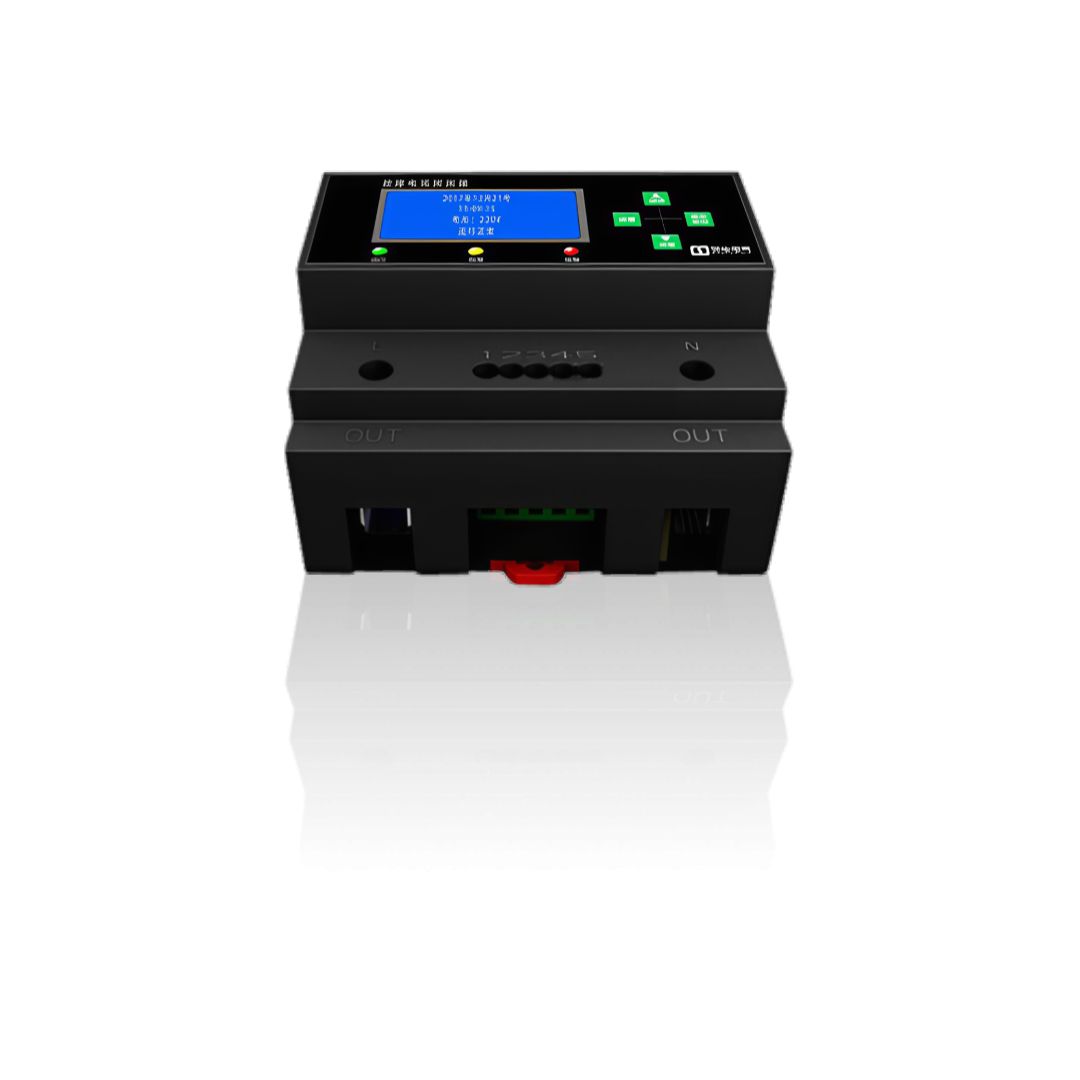

邦华电气故障电弧检测器是电气火灾监控系统的重要补充预警单元，核心产品为PMC-T411 系列故障电弧探测器，严格遵循 GB14287.4-2014 国标设计，专门针对低压配电线路中串联、并联、对地故障电弧隐患进行精准识别与预警，填补了传统漏电、温度监测无法覆盖的线路松动、绝缘不良、接触不良等故障盲区。产品可有效区分正常操作电弧与故障电弧，杜绝误报漏报，检测到故障时可在 0.5s 内触发本地声光报警，同时通过 RS485 总线、二总线或 4G 无线将报警信息上传至监控设备，也可独立运行对接智慧用电云平台，广泛适配家庭、九小场所、商业建筑、仓储库房、文物建筑等末端配电回路的电气火灾极早期预警需求。
| 产品型号 | 额定工作参数 | 核心监测对象 | 安装方式 | 核心功能特点 |
| PMC-T411 系列故障电弧探测器 | 额定电压 AC220V/50Hz，电流等级 16A/32A 可选，最大功耗≤2.5W，报警动作时间≤0.5s | 低压配电线路串联、并联、对地故障电弧，同时可扩展监测过压、欠压、过载、超温、漏电 | 标准 35mm 导轨式安装 | 自带点阵液晶显示屏，可清晰读取线路状态与故障信息；具备本地声光报警功能（警报声压≥70dB），支持 1 路继电器控制输出；标配 1 路 RS485 通讯口（Modbus-RTU 协议），可选二总线、4G 无线通讯；支持试验按键模拟故障自检，可独立使用或与监控主机组网联动，适配各类末端单相用电回路 |
安装与调试核心要点：
您需将 PMC-T406 主机安装在低压配电室 / 消防控制室内，预留充足检修空间，环境温度 0℃~40℃，相对湿度≤95% 无凝露，避开强电磁干扰区域，接地严格遵循消防电气规范。
配套 PMC-MIR 剩余电流互感器安装时，您必须将相线与中性线同时穿过互感器，PE 线严禁穿过，否则会直接影响监测精度；开口式互感器安装后需锁紧卡扣，保证磁路闭合。
系统布线需采用阻燃耐火线缆，二总线通讯线与强电回路线缆分开敷设，严禁同管布线，通讯线线径需匹配传输距离，避免信号衰减。
温度探测器的感温元件需与被测点位（电缆接头、铜排、断路器触点）紧密贴合、固定牢固，高温潮湿环境请选用 IP67 防护等级的型号。
设备投用前，您需完成全设备地址编码、报警阈值设置，阈值严格遵循国标要求，剩余电流报警值不得低于 50mA，严禁随意调高规避报警；完成全回路联动测试，确保报警信号可正常上传至主机与消防联动系统。
常见疑问解答：
问：PMC-T406 电气火灾监控系统最多可接入多少个前端探测器点位？
答：PMC-T406 单机最大支持 2048 个总线设备点位接入，通过 CAN 总线组网可扩展至 40 万点，完美适配从小型商业体到超大型工业园区的全规模项目需求。
问：PMC-T406 系统可以同时监测哪些电气参数？符合国标要求吗？
答：PMC-T406 系统可同时监测配电回路的剩余电流、温度、电流、电压、故障电弧全维度参数，全系列产品严格遵循 GB 14287-2014、GB 50116-2013 国家标准，通过 3C 强制性认证，完全符合消防验收要求。
问：存量改造项目无法断电施工，能选用 PMC-T406 系统吗？
答：完全可以。您可搭配 PMC-MIR 系列开口式剩余电流互感器，无需拆解母线、无需断电即可完成安装，配套探测器均采用导轨式模块化设计，无需大规模改动原有配电结构，完美适配存量改造项目全场景需求。
问：PMC-T406 系统可以对接智慧消防平台吗？适配哪些联动设备？
答：PMC-T406 标配 RS485 通讯（Modbus-RTU 协议），可选以太网 / NB-IoT 模块，可无缝对接各类智慧消防云平台，实现远程监控；自带多路继电器无源输出，可直接联动喷淋、排烟、应急照明等消防设备，满足消防联动规范要求。
问：邦华电气 PMC-T406 系统的质保期是多久？有配套技术支持吗？
答：我们为 PMC-T406 全系列产品提供2 年质保期，质保期内免费维修、免费更换非人为损坏配件；同时提供全程免费技术指导，批量采购可安排工程师上门调试、指导安装，终身提供技术支持，彻底解决您的售后顾虑。
问：PMC-T411 故障电弧探测器、PMC 系列测控装置可以接入 PMC-T406 系统吗？
答：完全可以。PMC-T411 系列故障电弧探测器、PMC-350/PMC-550 系列测控装置均可直接接入 PMC-T406 系统，实现统一管控，无需额外增加主机设备，为您实现电气安全监测、能耗管理、继电保护一体化管控。
如果您正在为项目选型合规、稳定的电气火灾监控系统，可直接联系我们获取 PMC-T406 全系列产品的 3C 认证证书、选型手册、项目专属报价方案。我们为您提供 2 年质保免费维修服务，全程技术支持，助力您的项目高效合规落地。
