DTZY545-Z 三相四线费控智能电能表 —— 您的智能用电管理核心之选

DTZY545-Z 三相四线费控智能电能表核心概述：

DTZY545-Z 三相四线费控智能电能表是邦华电气面向工商业用户推出的新一代智能计量终端，融合了先进的电能计量芯片与安全加密技术，集高精度电能计量、远程费控管理、分时计费、数据冻结、防窃电监测等多功能于一体。作为 DTZY545 系列的旗舰型号，DTZY545-Z 完美适配国家电网智能用电采集系统，支持远程抄表、远程跳合闸、预付费管理，是您实现用电智能化、精细化管理的核心设备。

DTZY545-Z 三相四线费控智能电能表相关系列产品型号：

指针式模拟仪表

邦华电气指针式模拟仪表完整覆盖6L2-A/V、42L6-A/V两大行业通用标准型号，同时配套 85L1-A/V、99T1-A/V 经典小尺寸规格，精度等级均为 1.5 级。采用嵌入式盘面安装，无需复杂接线，依靠机械指针直观显示电流、电压等基础电参数，广泛应用于各类低压配电柜的本地快速监测场景。

基础数显仪表

邦华电气基础数显仪表以自有HL 系列为核心，完整覆盖HL48-AI/AV、HL72-AI/AV/AI3/AV3、HL80-AI/AV/AI3/AV3、HL96-AI/AV/AI3/AV3全尺寸单相、三相电流电压测量型号。提供 48×48mm 至 96×96mm 全规格标准盘面尺寸，采用高亮 LED 数字显示，读数清晰稳定，支持无通讯或 Modbus RS485 通讯，适配不同柜体的基础电参数监测与数据远传需求。

多功能电力仪表

邦华电气多功能电力仪表主打自有HL624E 系列，包含HL624E-2S4、HL624E-3S4、HL624E-9S4基础款，HL624E-2SY、HL624E-9SY液晶显示款，以及HL624E-9A高端高精度款、HL624E-9SH专用谐波分析仪表。产品可实现从基础到高级的全电量测量功能，支持电能累计、2-63 次谐波分析、需量统计和事件记录，测量精度达 0.2S/0.5 级，标配 Modbus RTU 与 DL/T645 双通讯协议，广泛应用于工业、建筑、能源等领域的电力监控系统。

多功能电能表

邦华电气多功能电能表核心采用DTSD545、DTSD546、DSSD535三大主力高精度系列，配套DTS541、DSS531常规电子式型号、DDS28单相电能表，以及DTZY545、DTZY545-Z、DSZY535-Z全系列智能费控型号。其中 DTSD546 为 0.2S/0.5S 级高端关口计量型号，支持尖峰平谷分时计费、13 个月历史电量存储与防窃电检测；DTZY545-Z为载波型三相四线智能费控电能表，支持电力载波远程抄控、阶梯电价、欠费跳闸，是电网侧及工商业智能计量的核心选型。全系列产品适配单相、三相三线、三相四线制配电系统，支持多费率分时计费、红外通讯及远程数据采集，可盘面或壁挂灵活安装，满足电网关口、工商业、民用等全场景电能计量需求。

导轨式电能表

邦华电气导轨式电能表采用 DIN 标准导轨安装设计，大幅节省配电柜体空间，完整覆盖DDSU2625（单相）、DTSU2625（三相）基础计量型，DDSU2625-Y、DTSU2625-Y预付费型，以及DTSH541多回路计量型。产品支持直接接入或 CT 外接互感器接入，具备高精度电能计量与全电量测量能力，支持多费率计费与远程数据采集，适用于分户计量、能耗分项计量、商业综合体电表井等空间局促的精细化用电管理场景。

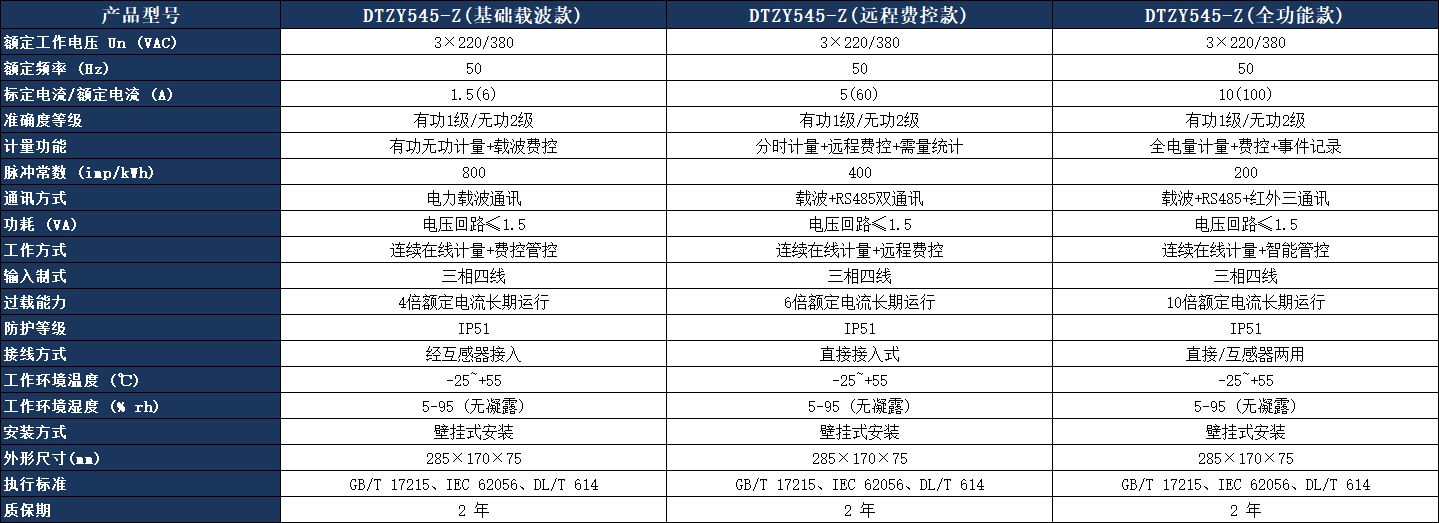

DTZY545-Z 技术参数表：

DTZY545-Z 三相四线费控智能电能表核心优势：

✅ 1 级高精度计量

有功电能精度达 1 级（可选 0.5S 级），满足工商业用户电费结算与内部核算需求，计量准确可靠

✅ 远程费控智能管理

支持预付费与后付费双模式，远程自动 / 手动跳合闸，欠费自动断电、充值自动复电，无需人工现场操作

✅ RS485 + 载波双通讯

同时支持 Modbus-RTU 与 DL/T645 双规约，电力载波通讯无需额外布线，无缝接入您的监控系统

✅ 分时多费率计费

支持尖、峰、平、谷四时段分时计费，12 套时区表自动切换，助力您优化用电排班、降低峰期电费

✅ 全方位防窃电保护

内置多重防窃电检测机制，开盖检测、失压断相检测、电流不平衡监测，异常事件主动记录报警

✅ 大容量数据存储

支持日冻结、月冻结、整点冻结数据存储，数据保存时间≥10 年，满足用电数据分析与追溯需求

✅ 宽量程自适应设计

3×1.5 (6) A 宽量程电流输入，自适应不同负荷场景，过载能力强，使用寿命长

✅ 工业级稳定可靠

-25℃~+60℃宽温工作，EMC 四级抗干扰，适应各种复杂工业环境，2 年整机质保

邦华电气完整电能仪表产品线选型指引：

我们针对不同应用场景，为您规划了完整的电力仪表产品线，您可根据实际需求选型：

1. 指针式仪表系列

传统模拟显示，直接替换老柜仪表，免调试易维护，性价比突出。

代表型号： 6L2-A、6L2-V、42L6-A、42L6-V、85L1-A/V、99T1-A/V

2. 数显电力仪表系列

LED/LCD 数码管显示，单 / 三相电流电压实时监测，适用于普通配电柜就地显示。

代表型号： HL48-AI、HL48-AV、HL72-AI、HL72-AV、HL72-AI3、HL72-AV3、HL80-AI、HL80-AV、HL80-AI3、HL80-AV3、HL96-AI、HL96-AV、HL96-AI3、HL96-AV3

3. 多功能电力仪表系列

全电量测量 + 电能计量 + 谐波分析，标配 RS485 通讯，适用于能源管理系统、智能配电房。

代表型号： HL624E-2S4、HL624E-3S4、HL624E-9S4、HL624E-2SY、HL624E-9SY、HL624E-9A、HL624E-9SH

4. 智能电能表系列

高精度电能计量，支持费控、分时计费，符合国网标准，适用于电费结算、分项计量。

代表型号： DDS28、DTS541、DSS531、DTSD545、DTSD546、DSSD535、DTZY545、DTZY545-Z、DSZY535-Z

5. 导轨式电能表系列

DIN 导轨安装，体积小巧，适用于户内分项计量、租户计费、配电箱改造。

代表型号： DDSU2625、DDSU2625-Y、DTSU2625、DTSU2625-Y、DTSH541

 典型应用场景与行业方案：

 工业厂房配电系统

 实时监测车间用电负荷，分时计费辅助您优化生产排班，远程费控杜绝电费拖欠，降低企业用电成本

 商业综合体能源管理

 分层分户分项计量，为您提供精确的租户电费结算依据，远程抄表无需人工上门，提升物业管理效率

 写字楼与办公楼宇

 各楼层、各租户独立计量，自动核算电费，异常用电实时报警，保障楼宇用电安全

 工业园区与孵化器

 统一用电管理，一户一表独立核算，支持预付费模式，杜绝园区电费坏账风险

 公寓与集中式宿舍

 远程充值缴费，微信支付宝在线支付，欠费自动断电，无需人工抄表和收费，大幅降低管理成本

安装与接线指引：

1. 安装方式

DTZY545-Z 采用壁挂式安装，标配安装挂板，您只需在墙面固定挂板后将电表挂装即可，安装简单快捷。

2. 接线说明

DTZY545-Z 多功能表采用标准三相四线接线方式：

- 端子 1-3：A 相电压、电流输入

- 端子 4-6：B 相电压、电流输入

- 端子 7-9：C 相电压、电流输入

- 端子 10：零线输入

- 端子 11-12：RS485 通讯接口

- 端子 13-14：跳闸控制输出

如需完整的 DTZY545-Z 接线图，可联系我们获取高清 PDF 版本。

3. 调试注意事项

1. 接线前请确认电源已断开，确保安全操作

2. 电流互感器二次侧严禁开路，电压回路严禁短路

3. 通讯线采用屏蔽双绞线，A/B 线请勿接反

4. 通电前请核对接线无误，避免烧坏电表

5. 首次上电请等待 30 秒让系统完成初始化

4. 常见接线错误提醒

- ❌ 电流互感器极性接反：会导致计量反向

- ❌ 电压相序错误：影响功率因数和无功计量

- ❌ RS485 A/B 接反：通讯失败，调换即可恢复

- ❌ 零线未接：电表无法正常工作

邦华电气服务与保障：

✅ 原厂直供，正品保障 —— 邦华电气自主研发生产，每台电表出厂严格检验

✅ 2 年整机质保，终身技术支持 —— 质保期内免费维修，终身提供技术咨询

✅ 免费提供技术选型指导、接线方案 —— 专业工程师一对一服务

✅ 常规型号 48 小时内发货，定制款 7-10 天交付 —— 充足库存，快速响应

✅ 免费提供 DTZY545-Z 参数表、DTZY545-Z 说明书、DTZY545-Z 接线图 —— 全套技术资料齐全

常见疑问解答：

问：DTZY545-Z 的精度等级是多少？符合哪些国家标准？

答：DTZY545-Z 有功电能精度为 1 级（可选 0.5S 级），无功电能精度为 2 级，完全符合 GB/T 17215.321、DL/T 645-2007 国家标准，通过国家计量器具型式批准。

问：DTZY545-Z 支持什么通讯协议？能接入我们的监控系统吗？

答：DTZY545-Z 支持 DL/T 645-2007 和 Modbus-RTU 双通讯协议，同时具备 RS485 有线和电力载波两种通讯方式，可无缝接入绝大多数能源管理系统和智能配电监控平台。

问：DTZY545-Z 支持远程费控吗？具体怎么实现？

答：DTZY545-Z 是专门的远程费控智能电能表，支持远程预付费管理。用户可通过系统后台远程充值，余额不足时自动报警，欠费自动跳闸断电，充值成功后自动复电，全程无需人工现场操作。

问：这款电表质保多久？出现故障怎么处理？

答：邦华电气承诺 DTZY545-Z 整机质保 2 年，质保期内非人为损坏免费维修或更换。我们提供 7×24 小时技术支持，专业工程师一对一解决您的使用问题。

问：批量采购有什么价格？可以提供样品测试吗？

答：批量采购享受阶梯优惠价格，具体可咨询我们的销售顾问。我们支持免费样品测试，您只需提供贵司资质即可申请样机试用，满意后再批量采购。

问：DTZY545-Z 怎么看度数？数据怎么读取？

答：DTZY545-Z 配备大屏 LCD 显示，可循环显示当前有功总电量、各费率电量、电压电流等参数，您也可以通过 RS485 通讯远程读取所有数据，无需现场抄表。如需详细操作说明，可索取 DTZY545-Z 说明书。

总体而言，DTZY545-Z 三相四线费控智能电能表凭借高精度计量、远程智能费控、双通讯稳定可靠的核心优势，能够满足您在工商业配电、商业综合体、工业园区等场景中的智能用电管理需求，是您升级配电监测、实现能耗精细化管理的可靠选择。如果您需要获取详细的 DTZY545-Z 参数表、DTZY545-Z 接线图或产品报价，欢迎直接联系我们，我们将为您提供一对一的选型支持与技术服务。

邦华电气同时提供全系列电力仪表，从基础的 6L2-A、42L6-V 指针表，到 HL 系列数显表、HL624E 多功能表，以及 DDS28、DTS541、DTSD545 等各型号电能表，一站式满足您的所有配电计量需求。
