DTSD1352导轨式三相多功能电能表—— 以双向计量赋能智能运维

DTSD1352导轨式三相多功能电能表核心概述：

您眼前的邦华电气DTSD1352导轨式三相多功能电能表，是一款专为现代配电系统深度优化的智能计量终端，集全电量测量、双向电能计量、分时计费、谐波分析、需量统计于一体，采用24位高精度AD采样技术，具备测量精度高、抗干扰能力强、体积小巧易安装等核心优势，标配RS485通讯接口，支持Modbus-RTU与DL/T645双规约，可直接卡在标准35mm DIN导轨上，广泛应用于工商业储能、光伏并网、工业厂房、商业综合体、数据中心、市政建筑等场景，是您实现配电智能化、能耗精细化管理的高性价比方案。

作为DTSD1352多功能表系列的旗舰型号，本产品完美适配DTSD1352防逆流、DTSD1352储能计量、DTSD1352双向计量等核心需求，无缝对接各类能源管理系统，为您提供精准、可靠、实时的用电数据支撑。

DTSD1352导轨式三相多功能电能表相关系列产品型号：

指针式模拟仪表

邦华电气指针式模拟仪表完整覆盖6L2-A/V、42L6-A/V两大行业通用标准型号，同时配套 85L1-A/V、99T1-A/V 经典小尺寸规格，全系列精度等级均为 1.5 级。产品采用嵌入式盘面安装方式，无需复杂接线，依靠机械指针直观显示电流、电压等基础电参数，广泛应用于各类低压配电柜的本地快速监测场景。

基础数显仪表

邦华电气基础数显仪表以自有PZ/PA 系列为核心，完整覆盖PZ42-AI/AV、PZ48-AI/AV、PZ72-AI/AV/AI3/AV3、PZ80-AI/AV/AI3/AV3、PZ96-AI/AV/AI3/AV3全尺寸单相、三相电流电压测量型号，同步配套同规格 PA 系列电流测量专属型号。产品提供 42×42mm 至 96×96mm 全规格标准盘面尺寸，采用高亮 LED 数字显示，读数清晰稳定，支持无通讯或 Modbus RS485 通讯，适配不同柜体的基础电参数监测与数据远传需求。

多功能电力仪表

邦华电气多功能电力仪表主打自有ACR 系列，完整覆盖ACR10E、ACR120E、ACR220E、ACR320E、ACR420E基础功能款，ACR10EL、ACR220EL、ACR320EL、ACR420EL液晶显示款，以及ACR230ELH专用谐波分析仪表。产品可实现从基础到高级的全电量测量功能，支持电能累计、2-63 次谐波分析、需量统计和事件记录，测量精度达 0.2S/0.5 级，标配 Modbus RTU 通讯协议，部分高端型号支持 Modbus TCP 及 BACnet/IP 协议，广泛应用于各类工业、建筑、能源领域的电力监控系统。

多功能电能表

邦华电气多功能电能表以核心主力型号DTSD1352为旗舰，配套DSSD1352三相三线款，完整覆盖DTSD1352-C双通讯专用型、DTSD1352-F多费率扩展型、DTSD1352-4S多回路计量型全规格衍生型号，同步配套DDS1352单相基础款。其中DTSD1352为全系列核心型号，支持 0.2S/0.5S 级高精度计量，具备全电量测量、四象限电能、分时计费、历史数据存储等完整功能，是工商业配电计量的首选型号。全系列产品适配单相、三相三线、三相四线制配电系统，支持红外通讯及 DL/T645 标准远传协议，可盘面或导轨式灵活安装。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 标准导轨安装设计，极大节省配电柜体安装空间与布线成本，完整覆盖ADL100-E、ADL200（单相）、ADL300-E（三相）、ADL400基础计量型，DTSD1352-CT外接互感器专用型，以及物联网增强款ADW300、ADW350。产品适配单相、三相四线、三相三线制配电系统，具备 0.5S 级高精度全电量测量与四象限电能计量能力，支持多费率计费与远程数据采集，可直接接入或经 CT 接入，其中 ADW 系列支持无线物联网通讯，适配分布式能耗监测与智慧用电场景。

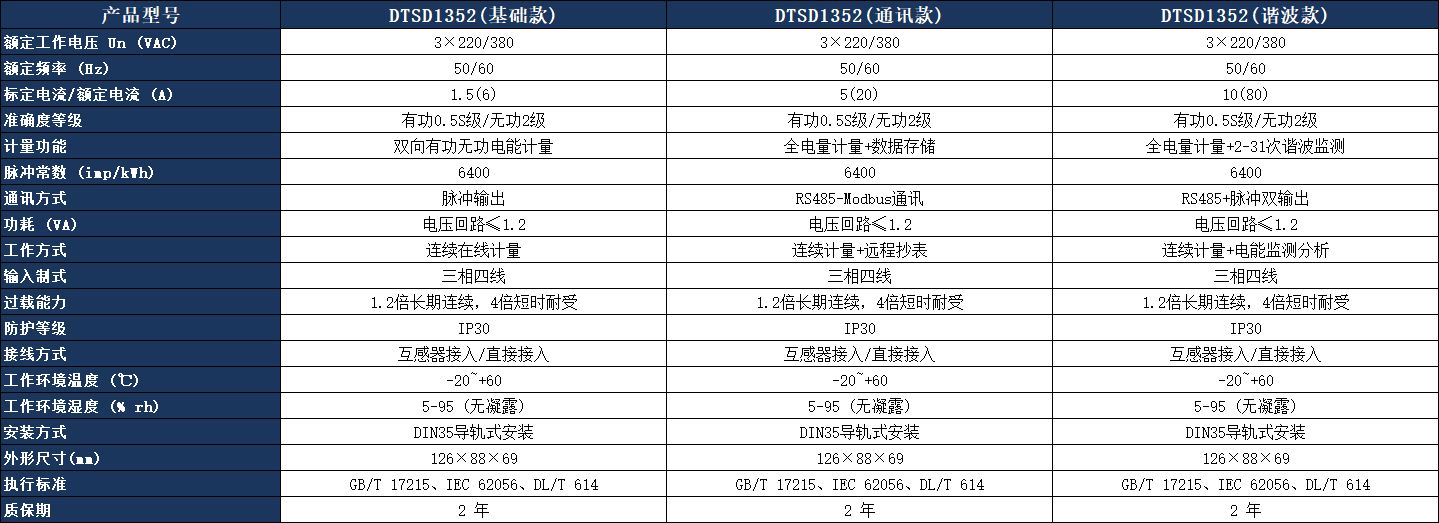

DTSD1352技术参数表：

产品核心优势：

- 0.5S级高精度双向计量：有功电能精度达0.5S级，支持正反向电能独立计量，完美满足储能系统充放电双向核算与光伏并网防逆流需求

- 全电参数实时监测：同时测量电压、电流、功率、功率因数、频率、谐波等30+项电参数，一表多用节省投资

- 分时计费与需量管理：支持多费率分时计费、最大需量统计、历史数据冻结，助力您优化用电策略，降低峰期电费

- RS485双规约通讯：标配Modbus-RTU与DL/T645双规约自适应，无缝接入您的EMS/BMS能源管理系统

- DIN导轨式安装：标准35mm导轨卡扣式安装，体积仅占4模宽度，配电箱改造无需额外开孔，5分钟即可完成

- 强抗干扰工业级设计：通过EMC四级电磁兼容测试，-25℃~+55℃宽温工作，适应复杂工业环境

- 掉电数据永久保存：内置非易失性存储器，停电后计量数据永不丢失，确保您的用电数据安全可靠

- 2年整机质保服务：邦华电气原厂承诺，2年免费质保，终身提供技术支持与选型指导

完整产品线与选型指引：

邦华电气针对不同应用场景，为您规划了完整的电力仪表产品线，您可根据实际需求选型：

1. 指针式仪表系列

传统指针式安装，直接替换老柜仪表，免调试易维护，性价比突出。

代表型号：6L2-A、6L2-V、42L6-A、42L6-V、85L1-A/V、99T1-A/V

2. 数显电力仪表系列

LED/LCD数码管显示，单/三相电流电压就地显示，适用于普通配电柜基础监测，安装尺寸齐全。

代表型号：PZ42-AI、PZ42-AV、PZ48-AI、PZ48-AV、PZ72-AI、PZ72-AV、PZ72-AI3、PZ72-AV3、PZ80-AI、PZ80-AV、PZ80-AI3、PZ80-AV3、PZ96-AI、PZ96-AV、PZ96-AI3、PZ96-AV3

3. 多功能电力仪表系列

全电量测量+电能计量+谐波分析，标配通讯，面板式嵌入式安装，适用于能源管理系统、智能配电房。

代表型号：ACR10E、ACR10EL、ACR120E、ACR220E、ACR220EL、ACR320E、ACR320EL、ACR420E、ACR420EL、ACR230ELH

4. 导轨式电能表系列（主推）

DIN导轨安装，体积小巧，功能强大，适用于户内分项计量、租户计费、配电箱改造、工商业储能、光伏并网。

代表型号：DDS1352（单相基础款）、DTSD1352（三相多功能）、DTSD1352-C（带开关量）、DTSD1352-F（复费率）、DTSD1352-4S（四回路）、DSSD1352（三相三线）、DTSY1352（预付费）、DTSD1352-CT（外置互感器）

5. ADL/ADW物联网电表系列

支持4G/LoRa/WiFi无线通讯，远程抄表无需布线，配套云平台系统，适用于智慧物业、园区管理、预付费系统。

代表型号：ADL100-E、ADL200、ADL300-E、ADL400、ADW300、ADW350

典型应用场景与行业方案：

- 工商业储能系统：精准计量充放电双向电能，实现DTSD1352防逆流检测，为您的储能系统收益核算提供可靠数据支撑

- 光伏并网站点：实时监测光伏发电量与上网电量，支持自发自用、余电上网的精确计量与结算

- 工业厂房配电系统：分车间分回路计量，辅助您优化生产排班，降低峰期电费，实现能耗精细化管理

- 商业综合体能源管理：分层分户分项计量，为您提供精确的租户电费结算依据，杜绝电费纠纷

- 数据中心机房供电：7×24小时不间断监测，异常参数主动告警，保障供电可靠性，符合IDC机房能耗统计要求

- 市政公共建筑配电：符合住建部能耗统计要求，助力您完成节能考核指标，实现公共建筑能耗透明化

- 公寓/写字楼预付费系统：配合预付费管理平台，实现先交费后用电，远程阀控，彻底解决催费难题

安装与接线指引：

关于DTSD1352安装尺寸与DTSD1352接线图，您只需按照以下步骤完成接线，5分钟即可投入使用：

1. 安装方式

本产品采用标准35mm DIN导轨卡扣式安装，您只需将仪表底部卡扣对准导轨，向下按压即可卡紧固定，无需额外螺丝固定。

2. 接线说明

- 电压端子：直接接入三相四线电压信号

- 电流端子：接入电流互感器二次侧（注意极性）

- 通讯端子：A/B端子接RS485总线，屏蔽层单端接地

- 电源端子：AC/DC 85~265V宽压供电，无极性要求

3. 调试注意事项

- 接线前请确保断电操作，遵守安全操作规程

- 电流互感器二次侧严禁开路，必须可靠接地

- RS485通讯线建议使用屏蔽双绞线，总线长度不超过1200米

- 仪表地址、波特率等参数可通过面板按键或通讯软件设置

服务与保障：

- 邦华电气原厂直供，100%正品保障，所有产品出厂前经过三道质检

- 2年整机质保，终身免费技术支持，专业工程师一对一选型指导

- 免费提供技术选型方案、接线图纸、DTSD1352说明书电子版

- 常规型号48小时内发货，定制款7-10天交付，全国包邮

- 支持OEM/ODM定制，可根据您的需求定制功能、外观、丝印

常见疑问解答：

Q1：DTSD1352的精度等级是多少？符合哪些国家标准？

A：DTSD1352有功电能精度为0.5S级，电压电流测量精度为0.2级，符合GB/T 17215.301、GB/T 17215.321、DL/T 645等国家标准。

Q2：DTSD1352支持什么通讯协议？能接入我们的监控系统吗？

A：DTSD1352标配RS485接口，支持Modbus-RTU与DL/T645-07双规约自适应，可无缝接入绝大多数主流SCADA、EMS、BMS能源管理系统。

Q3：DTSD1352开孔尺寸是多少？能不能直接替换我现有仪表？

A：DTSD1352采用导轨式安装，无需开孔，直接卡在标准35mm DIN导轨上即可，体积仅占4模宽度，可直接替换传统导轨式电表。

Q4：这款仪表质保多久？出现故障怎么处理？

A：邦华电气承诺DTSD1352系列提供2年整机质保，终身技术支持。质保期内非人为损坏免费维修或更换，故障响应时间不超过24小时。

Q5：批量采购有什么价格？可以提供样品测试吗？

A：批量采购享受阶梯优惠价格，具体报价请联系我们的销售顾问。我们支持提供样品测试，测试满意后再批量采购，让您采购零风险。

Q6：DTSD1352可以用于储能防逆流吗？支持双向计量吗？

A：完全可以！DTSD1352专门针对工商业储能场景优化，支持正反向电能独立计量，可精确检测逆流功率，是储能系统防逆流检测的首选计量表。

总体而言，DTSD1352导轨式三相多功能电能表凭借0.5S级高精度双向计量、导轨式易安装、双规约通讯兼容三大核心优势，能够满足您在工商业储能、光伏并网、工业配电、商业楼宇等各类场景中的精确计量与能源管理需求，是您升级配电监测、实现能耗精细化管理的可靠选择。

如果您需要获取详细的DTSD1352参数表、DTSD1352接线图、产品报价或样品测试，欢迎直接联系我们，邦华电气将为您提供一对一的选型支持与技术服务。
