ARD-40/4P 浪涌保护器 —— 以稳定运行保障系统安全

一、ARD-40/4P产品描述：

ARD-40/4P浪涌保护器是邦华电气专为低压配电系统打造的核心防护设备，适配交流50/60Hz、额定电压400V及以下三相四线供电场景。依托邦华电气多年电气防护研发经验，ARD-40/4P浪涌保护器集成高品质金属氧化物压敏电阻（MOV）核心元件，可精准抵御雷击产生的瞬时过电压、设备启停引发的操作过电压，同时消除静电累积与电磁干扰，通过纳秒级响应速度快速导通泄放回路，将浪涌电流（最大80kA）高效泄放入地，钳位残压至≤2.5kV安全范围。ARD-40/4P浪涌保护器采用模块化密封设计，兼具故障指示、过热脱扣双重安全保障，能有效避免后端设备绝缘击穿、芯片烧毁，为建筑、工业、通信等领域电气系统提供全天候防雷防浪涌防护，守护设备连续稳定运行。

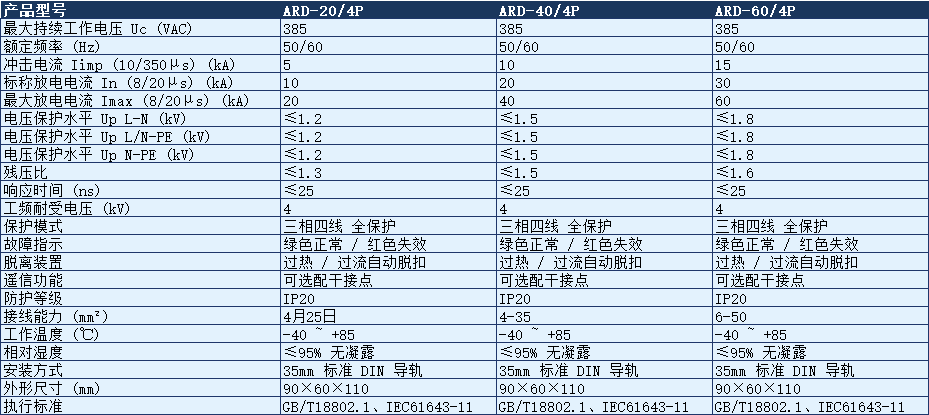

二、ARD-40/4P参数表：

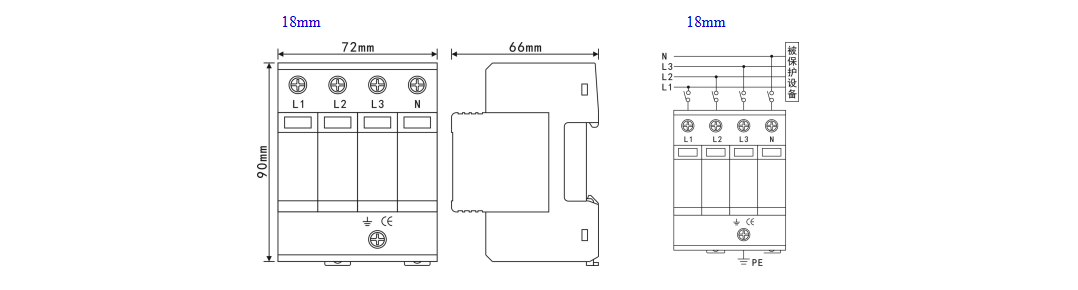

三、产品的尺寸图+接线示意图：

四、系统接线图：

五、ARD-40/4P的应用描述：

ARD-40/4P浪涌保护器凭借稳定的防护性能与广泛适配性，成为多领域电气系统的核心防雷防线，邦华电气这款ARD-40/4P过电压保护器可全面覆盖建筑、工业、通信、新能源等场景。在建筑配电领域，ARD-40/4P浪涌保护器可安装于住宅、商业楼宇、大型场馆的总配电箱、楼层分配电箱，针对空调、电梯、消防设备等关键负载提供防护，抵御雷击感应过电压与电网操作过电压，避免设备损坏引发火灾、停运事故。在工业控制场景，ARD-40/4P电涌保护器部署于工厂自动化生产线、PLC控制柜、变频器前端，抑制设备启停、线路故障引发的浪涌冲击，防止精密电路损坏导致生产线停工，提升工业生产连续性。在数据中心、通信基站，ARD-40/4P避雷器安装于UPS输入端、服务器机柜PDU前端，精准钳位浪涌残压，守护服务器、交换机等核心设备，避免数据丢失与通信中断。此外，ARD-40/4P浪涌保护器还可适配光伏电站、充电桩、轨道交通、金融机房等场景，为各类电气设备构筑全方位过电压防护屏障。

六、ARD-40/4P产品的核心优势：

ARD-40/4P浪涌保护器的核心优势在于其材质与功能的双重升级，由邦华电气打造的这款防护设备，兼顾安全性与实用性：

- 材质优势：

-采用UL94 V-0级阻燃工程塑料外壳，耐高温、抗UV辐射，即使在-40°C~+85°C极端环境仍保持结构完整，有效隔绝电弧外泄；内部铜端子经镀银处理，杜绝氧化腐蚀，配合高品质金属氧化物压敏电阻（MOV），确保长期稳定运行，实现低维护成本。

- 功能优势：

- 超快响应（≤25ns）：精准捕捉瞬时过电压信号，比普通ARD-40/4P电涌保护器防护更及时，高效拦截浪涌峰值。

- 高通流能力（80kA）：单次最大放电电流达80kA，可承受多次浪涌冲击，轻松应对强雷击及设备操作过电压事件。

- 双重安全保障：LED双色指示灯实时反馈运行状态，配合内置热脱扣装置，失效时自动切断回路，避免二次短路风险。

作为ARD-40/4P过电压保护器，它比竞品降低30%维护成本，宽温适配与模块化设计适配多场景需求，是提升电气系统可靠性的经济之选。

ARD-40/4P浪涌保护器核心动作原理技术解析：

ARD-40/4P浪涌保护器基于金属氧化物压敏电阻（MOV）的非线性伏安特性实现精准防护，是一款性能卓越的ARD-40/4P电涌保护器。常态下，ARD-40/4P浪涌保护器核心MOV元件呈高阻抗状态，漏电流＜20μA，几乎不影响电路正常供电，同时通过外壳密封结构隔绝静电与电磁干扰。当雷击、设备操作引发过电压并达到MOV导通阈值时，元件阻抗瞬间转为低阻抗，快速构建浪涌电流泄放通道，将峰值达80kA的浪涌电流高效导入大地，同时将被保护设备两端电压钳位至≤2.5kV安全范围，避免绝缘击穿。浪涌消失后，MOV元件自动回归高阻抗状态，电路恢复正常供电，整个“检测-导通-泄放-复位”流程耗时≤25ns，实现ARD-40/4P过电压保护器的瞬时防护与常态无扰运行。

ARD-40/4P浪涌保护器分级防护与系统适配技术：

ARD-40/4P浪涌保护器作为C类二级浪涌防护核心设备，可与一级防雷器、三级精密保护器构建全链路协同防护体系，是适配多场景的ARD-40/4P避雷器。该产品针对感应雷击残余浪涌与内部操作过电压设计，40kA标称放电电流可满足常规防护需求，80kA最大放电电流可抵御强雷击冲击，通过优化阻抗匹配技术，接线长度≤0.5米时防护效率可达99%以上。在系统适配方面，ARD-40/4P浪涌保护器完美兼容400V三相四线系统及TN-C-S、TT、IT等配电制式，通过级间配合设计，与前端一级防雷器配合时可通过线路阻抗或退耦电感实现能量衰减，避免自身过早失效，确保各级防护设备协同工作，最大化提升整个电气系统的浪涌防护能力，适配不同场景的防护层级需求。

ARD-40/4P浪涌保护器失效防护与长效稳定技术：

ARD-40/4P浪涌保护器采用多重失效防护与稳定性优化设计，确保长期运行安全可靠，是工业级场景首选的ARD-40/4P电涌保护器。针对MOV元件短路失效风险，产品内置高精度热脱扣装置，当核心元件因老化、过载持续导通发热时，脱扣装置快速动作切断电路，将失效模式转为开路，杜绝短路、火灾等二次事故，实现“失效即隔离”的安全逻辑。稳定性方面，ARD-40/4P浪涌保护器通过核心元件温度补偿电路，抵消高低温环境对元件性能的影响，保障-40℃~+85℃宽温范围内防护精度稳定。同时，密封式阻燃外壳与无氧铜镀银端子有效抵御灰尘、水汽、氧化腐蚀，延缓元件老化，配合LED故障指示功能实现预防性维护，大幅降低运维成本，让ARD-40/4P浪涌保护器长期持续发挥稳定防护效能。
