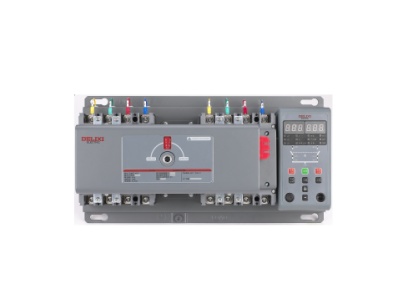

5TR1-100A/4P 双电源转换开关 (ATS)—— 以双重联锁保障安全

5TR 全系列双电源系统概述：

邦华电气双电源转换开关系统包含两大核心系列：5TR 全系列 CB 级双电源与3KC 系列 PC 级双电源，全面覆盖 6A 至 1600A 额定电流范围，满足不同规模、不同重要性负载的供电需求。其中5TR1-100A/4P作为 CB 级双电源的爆款主力型号，凭借其稳定可靠的性能、一体化的保护设计和极高的性价比，成为工业、商业、民用建筑等众多领域的首选产品。

5TR 全系列双电源分类与型号说明：

CB 级双电源转换开关

CB 级双电源集成断路器保护功能，可同时实现电源自动转换与过载、短路保护，具备选择性保护特性，能简化配电系统设计。5TR1 系列包含 5TR1-32A/2P、5TR1-63A/2P、5TR1-63A/3P、5TR1-63A/4P、5TR1-100A/2P、5TR1-100A/3P、5TR1-100A/4P、5TR1-125A/2P、5TR1-125A/3P、5TR1-125A/4P 型号，采用小型断路器本体，一体化设计，多重机械与电气联锁，支持三种运行模式，体积小巧安装方便，适用于住宅配电、办公楼照明、小型商铺及末端配电回路；5TR2 系列包含 5TR2-32A/2P、5TR2-63A/2P、5TR2-63A/3P、5TR2-63A/4P、5TR2-100A/2P、5TR2-100A/3P、5TR2-100A/4P、5TR2-125A/2P、5TR2-125A/3P、5TR2-125A/4P 型号，采用智能型小型断路器本体，是 5TR1 的升级款，增加了智能监控与故障报警功能，适用于商业建筑、智能化小区及办公楼宇。

PC 级双电源转换开关

PC 级双电源仅具备电源转换功能，无过电流保护能力，需配合上游断路器使用，核心优势是极高的短时耐受电流能力与机械可靠性，能承受短路电流冲击而不损坏。5TR1 系列包含 5TR1-63A/2P、5TR1-63A/3P、5TR1-63A/4P、5TR1-100A/2P、5TR1-100A/3P、5TR1-100A/4P、5TR1-125A/2P、5TR1-125A/3P、5TR1-125A/4P 型号，采用专用隔离开关本体，是入门级 PC 级产品，性价比突出，结构成熟可靠，适用于民用建筑、小型商业项目及应急照明系统；3KC2 系列包含 3KC2-16A/4P、3KC2-63A/4P、3KC2-100A/4P、3KC2-125A/4P、3KC2-160A/4P、3KC2-250A/4P、3KC2-400A/4P、3KC2-630A/4P、3KC2-800A/4P、3KC2-1000A/4P、3KC2-1250A/4P、3KC2-1600A/4P 型号，采用专用隔离开关本体，是新一代主力 PC 级产品，模块化设计，转换时间≤100ms，支持远程监控与消防联动，适用于工业主进线、大型商业综合体、数据中心、医院及轨道交通；5TR2 系列包含 5TR2-63A/2P、5TR2-63A/3P、5TR2-63A/4P、5TR2-100A/2P、5TR2-100A/3P、5TR2-100A/4P、5TR2-125A/2P、5TR2-125A/3P、5TR2-125A/4P 型号，采用智能型专用隔离开关本体，是 5TR1 PC 级的升级款，增加了数字化控制单元与 RS485 通讯功能，适用于商业综合体、医院及数据中心普通回路。

核心技术参数表：

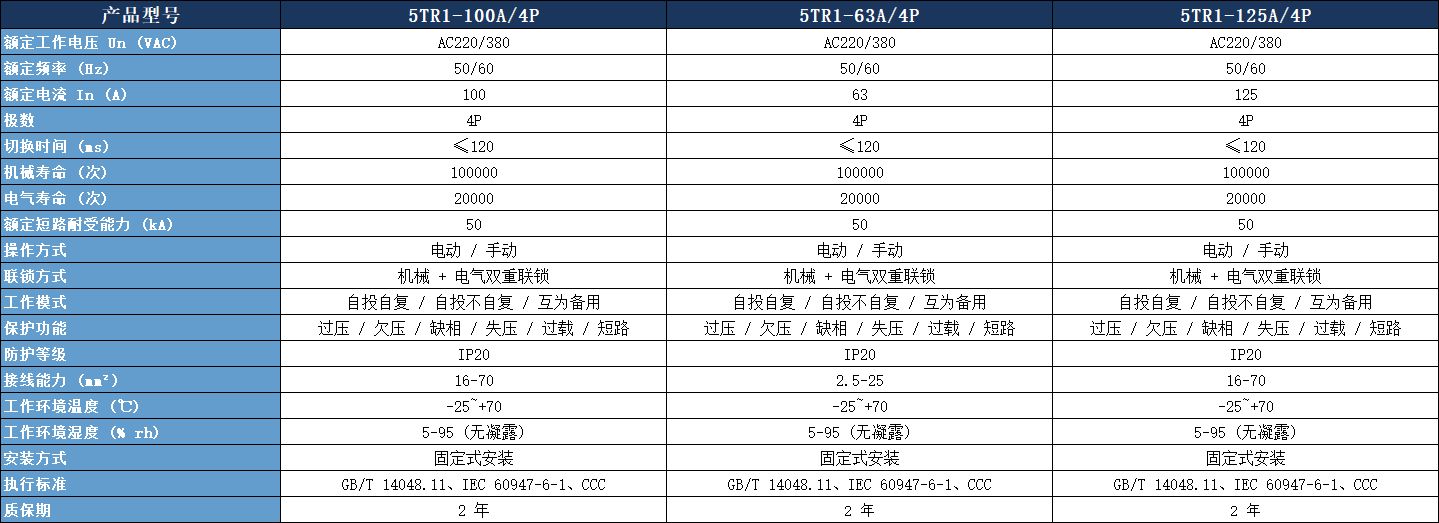

CB 级双电源转换开关技术参数（以 5TR1-100A/4P 为例）

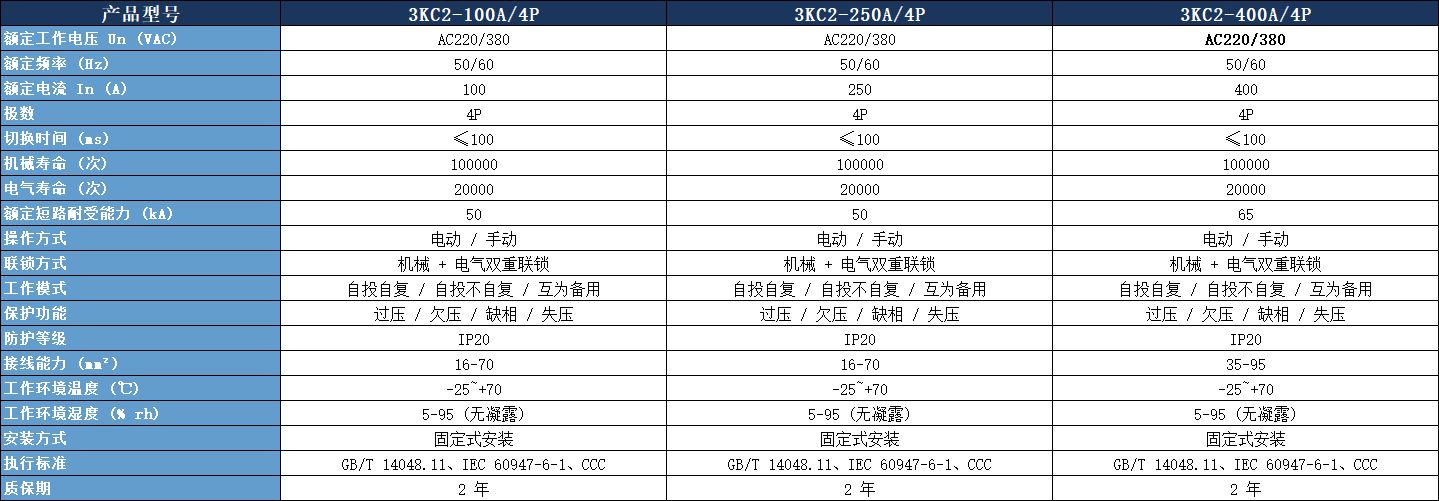

PC 级双电源转换开关技术参数（以 3KC2-100A/4P 为例）

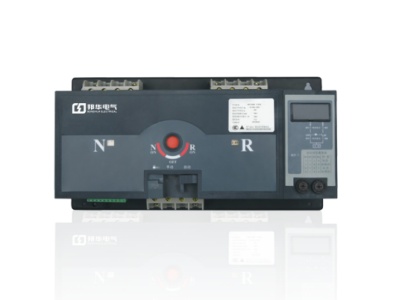

5TR1-100A/4P双电源核心优势：

切换 + 保护一体化设计：5TR1-100A/4P内置两台高性能塑壳断路器，集电源转换与过载、短路、欠压、缺相保护于一体，无需额外配置保护装置，安装简单、节省空间和成本

毫秒级可靠切换：切换时间≤120ms，敏感负载无感知，避免设备停机、数据丢失和生产中断

双重联锁安全防护：机械与电气双重联锁设计，彻底杜绝两路电源同时合闸风险，从根本上防止电源短路事故

全工况智能监测：实时监测两路电源的电压、频率等参数，自动判断电源状态，无需人工干预，全程无人值守

多种工作模式可选：支持自投自复、自投不自复、互为备用、强制手动等多种工作模式，满足不同场景需求

工业级品质保障：采用优质元器件，经过严格的高低温、振动、冲击测试，机械寿命高达 100000 次，电气寿命 20000 次

便捷安装与维护：固定式安装，模块化设计，关键部件可快速更换，维护成本低

典型应用场景：

消防系统：消防水泵、排烟风机、应急照明、消防电梯等消防设备的不间断供电

医疗系统：手术室、ICU、监护仪、呼吸机、检验设备等医疗设备的可靠供电

工业生产：生产线、自动化设备、PLC 控制系统、电机等的连续运行保障

商业建筑：商场、酒店、写字楼的电梯、照明、中央空调、安防系统等设备供电

通信基站：基站设备、传输设备、机房空调等的稳定供电

民用建筑：住宅小区的公共照明、电梯、水泵房等设备供电

邦华电气服务保障：

售前服务：免费提供技术咨询、选型指导和方案设计，帮您选择最适合的5TR1-100A/4P或其他型号产品

售中服务：快速发货，全国范围内 3-7 天送达；提供现场安装调试指导，确保设备正常运行

售后服务：全系产品享 2 年免费质保，终身维护；400 服务热线 24 小时响应，紧急情况 24 小时内到达现场

定制服务：可根据客户特殊需求提供定制化产品和解决方案

常见疑问解答 ：

问：5TR1-100A 是什么意思？5TR1-100A 什么型号？

答：5TR1-100A是邦华电气 CB 级双电源转换开关的一个具体型号。其中 "5TR1" 代表基本型 CB 级双电源系列，"100A" 代表额定工作电流为 100 安培。完整型号如5TR1-100A/4P中的 "4P" 代表 4 极，适用于三相四线制供电系统。

问：CB 级和 PC 级双电源转换开关有什么区别？

答：CB 级双电源转换开关（如5TR1-100A/4P）集成了断路器的保护功能，可同时实现电源转换和线路过载、短路保护；PC 级双电源转换开关（如 3KC2 系列）只完成电源转换功能，不具备短路分断能力，但切换速度更快，机械寿命更长。

问：5TR1 和 5TR2 双电源转换开关有什么区别？

答：5TR1 是基本型 CB 级双电源，采用模拟控制器，功能实用、价格经济；5TR2 是智能型 CB 级双电源，采用数字控制器，支持数字延时整定、失压设定值可调等高级功能，适用于对控制精度要求更高的场合。

问：双电源转换开关可以带负载切换吗？

答：可以。邦华电气5TR1-100A/4P及全系列双电源转换开关设计用于带负载切换，具备足够的接通和分断能力，可在额定负载下安全切换。

问：双电源转换开关需要定期维护吗？

答：建议每 6-12 个月进行一次定期检查，主要检查接线端子是否松动、开关动作是否灵活、指示灯是否正常等。

问：你们的产品有哪些认证？

答：邦华电气所有双电源转换开关产品均通过国家强制性 CCC 认证，符合 GB/T 14048.11-2016 国家标准和 IEC 60947-6-1 国际标准。

选择邦华电气5TR1-100A/4P双电源转换开关，就是选择了可靠的不间断供电保障。我们拥有十多年的低压电器研发生产经验，产品远销全国各地，广泛应用于各类重点工程项目。无论您是需要标准型号产品还是定制化解决方案，我们都能为您提供最专业的服务。立即联系我们获取最新报价和产品资料，让我们一起为您的电气系统安全保驾护航！
