TBBQ3-100A/4P双电源转换开关 TBBQ7-160/4P双电源
阅读次数：108 发布时间：2026-05-22
TBBQ3-100A/4P 双电源转换开关—— 为关键负载筑牢电力安全防线
TBBQ3-100A/4P 双电源自动转换开关概述：
邦华电气 TBBQ3-100A/4P 双电源自动转换开关（ATS），是专为保障供电连续性设计的核心电气设备，可实时监测两路独立电源（市电 - 市电、市电 - 发电机）的电压、频率与相位状态，在主电源发生失压、欠压、过压、断相故障时，自动将负载快速切换至备用电源，切换时间≤75ms，有效避免断电导致的生产损失、数据丢失与安全事故。
作为邦华电气 TBBQ3 系列的明星型号，TBBQ3-100A/4P 采用模块化设计与银基合金触头系统，配备机械 + 电气双重联锁，彻底杜绝两路电源并联供电风险。产品支持自投自复、自投不自复、互为备用三种工作模式，具备完善的电压异常保护功能，广泛应用于商业建筑、工业设备、应急照明等场景。
TBBQ双电源核心产品系列与型号大全：
CB 级双电源转换开关
CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。邦华电气 CB 级主力产品为TBBQ1、TBBQ2、TBBQ7 系列，覆盖 63A 至 630A 全电流规格，包含您指定的 TBBQ7-160A/4P 型号。
核心特点：基础型 CB 级 ATS，集转换与保护功能于一体，成本优化，适配末端负载配电场景。
典型应用：商业建筑、办公楼、住宅配电、小型工业设备
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| TBBQ1 | TBBQ1-63A/2P、TBBQ1-63A/3P、TBBQ1-63A/4P、TBBQ1-100A/2P、TBBQ1-100A/3P、TBBQ1-100A/4P、TBBQ1-160A/2P、TBBQ1-160A/3P、TBBQ1-160A/4P、TBBQ1-250A/2P、TBBQ1-250A/3P、TBBQ1-250A/4P、TBBQ1-400A/3P、TBBQ1-400A/4P、TBBQ1-630A/3P、TBBQ1-630A/4P | 塑壳断路器本体 | 经典型 CB 级产品，采用成熟塑壳断路器平台，高限流特性，机械电气双重联锁，支持自投自复、自投不自复、互为备用三种模式 | 民用建筑、商业建筑、工业厂房各级配电回路、普通动力设备 |
| TBBQ2 | TBBQ2-63A/4P、TBBQ2-100A/4P、TBBQ2-160A/4P、TBBQ2-250A/4P、TBBQ2-400A/4P | 消防专用塑壳断路器本体 | 消防专用 CB 级产品，符合 GB16806 消防标准，具备消防联动接口和强制投入功能，紧急情况下可优先保障消防负荷供电 | 消防水泵、排烟风机、应急照明系统、消防电梯供电 |
| TBBQ7 | TBBQ7-63A/2P、TBBQ7-63A/3P、TBBQ7-63A/4P、TBBQ7-100A/2P、TBBQ7-100A/3P、TBBQ7-100A/4P、TBBQ7-160A/2P、TBBQ7-160A/3P、TBBQ7-160A/4P、TBBQ7-250A/2P、TBBQ7-250A/3P、TBBQ7-250A/4P、TBBQ7-400A/3P、TBBQ7-400A/4P、TBBQ7-630A/3P、TBBQ7-630A/4P | 智能型塑壳断路器本体 | 高端智能型 CB 级产品，集成数字化控制单元，支持电源状态实时监测和故障报警，可选配 RS485 通讯功能，具备完整的四遥功能，切换速度快，抗干扰能力强 | 商业综合体、医院、数据中心、工业自动化系统、对可靠性要求较高的配电场所 |
PC 级双电源转换开关
PC 级双电源转换开关仅具备电源转换功能，不具备过电流保护能力，需配合上游断路器使用。其核心优势在于极高的短时耐受电流能力和机械可靠性，能够承受短路电流冲击而不损坏。邦华电气 PC 级主力产品为TBBQ3、TBBQ4、TBBQ5 系列，覆盖 63A 至 4000A 全电流规格，包含您指定的 TBBQ3-100A/4P 型号。
核心特点：高性能 PC 级 ATS，覆盖全电流等级，切换速度快、耐受能力强，适配绝大多数中大型配电场景，TBBQ3-100A/4P 为系列中最常用型号之一。
典型应用：消防水泵、排烟风机、数据中心、工业生产线、高层建筑配电
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| TBBQ3 | TBBQ3-63A/2P、TBBQ3-63A/3P、TBBQ3-63A/4P、TBBQ3-100A/2P、TBBQ3-100A/3P、TBBQ3-100A/4P、TBBQ3-160A/2P、TBBQ3-160A/3P、TBBQ3-160A/4P、TBBQ3-250A/2P、TBBQ3-250A/3P、TBBQ3-250A/4P、TBBQ3-400A/3P、TBBQ3-400A/4P、TBBQ3-630A/3P、TBBQ3-630A/4P、TBBQ3-800A/4P、TBBQ3-1000A/4P、TBBQ3-1250A/4P、TBBQ3-1600A/4P、TBBQ3-2000A/4P、TBBQ3-2500A/4P、TBBQ3-3200A/4P | 专用隔离开关本体 | 标准型 PC 级产品，零飞弧设计，两路电源独立灭弧，机械电气双重联锁，支持手动 / 自动双操作模式，短时耐受电流能力优异 | 工业主进线、大型商业综合体、消防应急电源、机房辅助系统、出口项目 |
| TBBQ4 | TBBQ4-800A/4P、TBBQ4-1000A/4P、TBBQ4-1250A/4P、TBBQ4-1600A/4P、TBBQ4-2000A/4P、TBBQ4-2500A/4P、TBBQ4-3200A/4P、TBBQ4-4000A/4P | 大电流专用隔离开关本体 | 大电流型 PC 级产品，采用模块化设计，安装维护便捷，具备极强的载流能力和抗冲击性能，短时耐受电流可达 50kA/1s | 超大型数据中心、轨道交通枢纽、机场供电系统、大型工业厂房主配电 |
| TBBQ5 | TBBQ5-63A/4P、TBBQ5-100A/4P、TBBQ5-160A/4P、TBBQ5-250A/4P、TBBQ5-400A/4P、TBBQ5-630A/4P | 智能型专用隔离开关本体 | 智能型 PC 级产品，集成数字化控制单元，支持电源状态实时监测、故障报警和远程控制，可选配 RS485 通讯接口，运行稳定可靠 | 商业综合体、医院、数据中心、工业自动化系统、智能化配电场所 |
核心产品参数表：

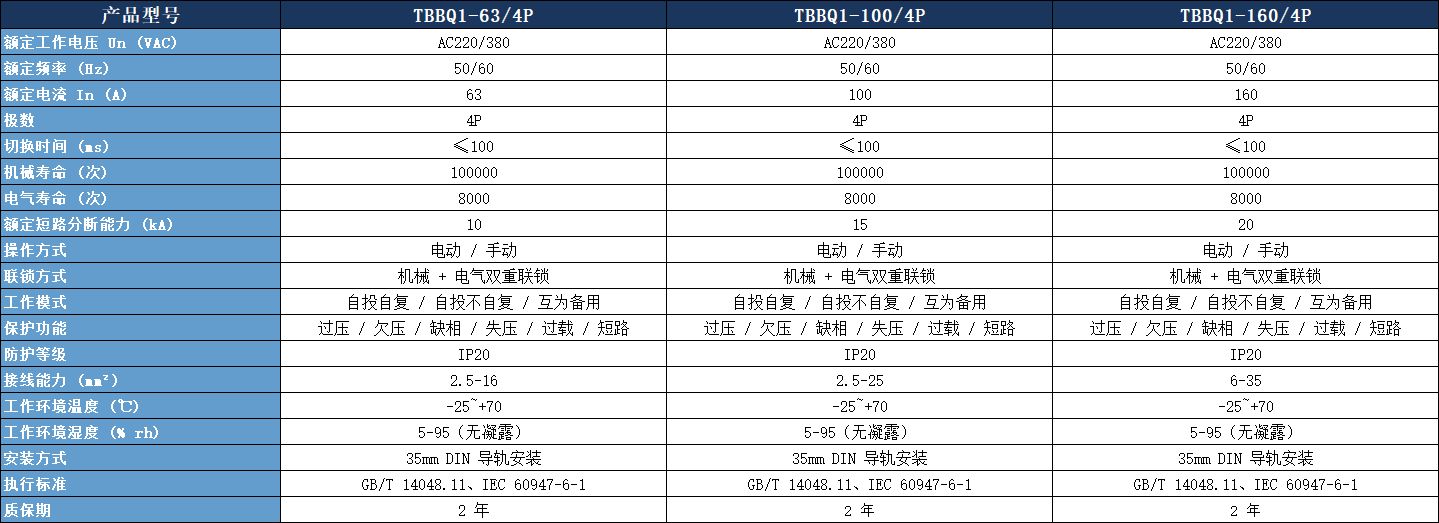

CB 级 TBBQ1 系列（TBBQ1-63/100/160/4P）

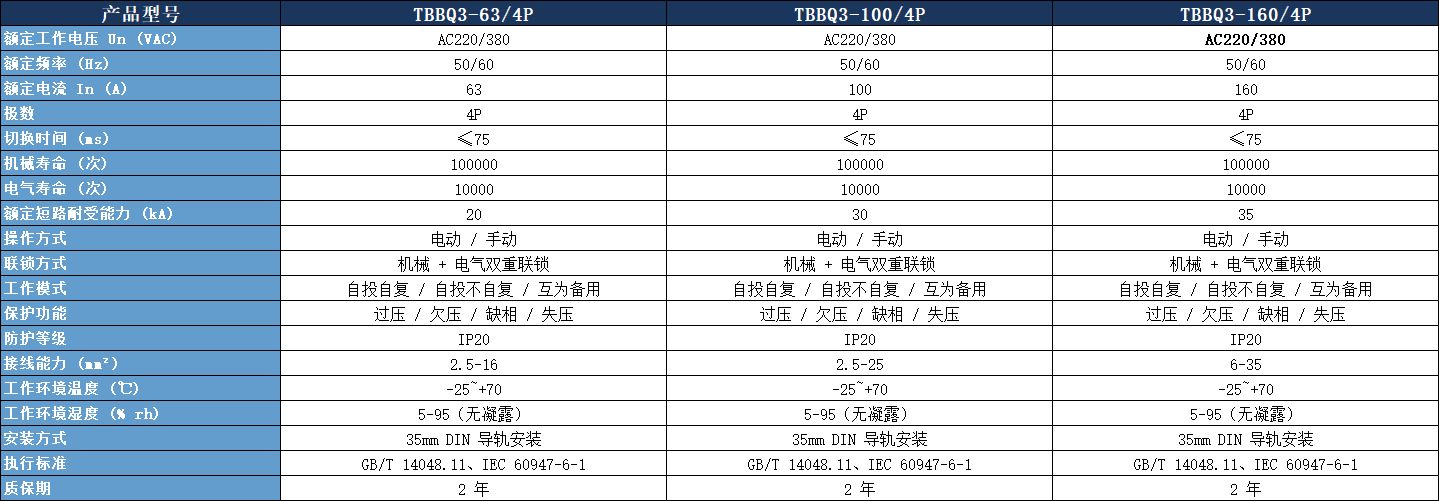

PC 级 TBBQ3 系列（TBBQ3-63/100/160/4P）
核心技术优势：
双重联锁保护：机械联锁与电气联锁双重保障，任何时刻仅有一路电源接通，彻底杜绝并联供电风险
高速切换性能：TBBQ3 系列切换时间≤75ms，满足敏感负载供电连续性需求
宽环境适应性：-25℃~+70℃宽温工作范围，5%-95% 无凝露湿度环境均可稳定运行
长使用寿命：银基合金触头系统，耐电弧、抗熔焊，机械寿命≥10 万次，电气寿命≥1 万次
灵活工作模式：支持自投自复、自投不自复、互为备用三种模式，适配市电 - 市电、市电 - 发电机多种供电场景
完善保护功能：具备过压、欠压、缺相、失压保护，CB 级型号额外集成过载、短路保护
标准化安装设计：采用 35mm DIN 导轨安装，适配绝大多数低压配电柜体，安装便捷
选型指南：
您在选购双电源转换开关时，可按照以下步骤快速匹配型号：
确定产品级别
需集成过载 / 短路保护、简化配电系统：选择 TBBQ1 系列（CB 级）
需快速切换、高可靠性、消防 / 关键负载场景：选择 TBBQ2/TBBQ3/TBBQ4/TBBQ5 系列（PC 级）
确定额定电流
根据负载总功率计算额定电流，建议预留 20%-30% 余量，如 100A 负载优先选择 TBBQ3-100A/4P
确定极数
单相系统选 2P，三相三线制选 3P，三相四线制优先选 4P（如 TBBQ3-100A/4P）
确定特殊需求
消防场景：直接选择 TBBQ5 系列消防专用型号
大电流进线场景：选择 TBBQ4 系列大电流型号
经济型末端场景：选择 TBBQ1/TBBQ2 系列
典型应用场景：
消防系统：消防水泵、排烟风机、应急照明、消防控制室供电
医疗行业：医院手术室、ICU、急诊室医疗设备供电
数据中心：服务器机房、UPS 系统前端、网络设备供电
工业领域：自动化生产线、化工设备、冶金装置、关键机床供电
商业建筑：高层建筑、商场、酒店、写字楼应急配电
通信行业：基站、机房、通信设备不间断供电
常见疑问解答：
Q1：TBBQ3-100A/4P 是什么意思？
A：TBBQ3 为邦华电气 PC 级 ATS 系列代号，100A 为额定工作电流，4P 代表 4 极开关（适配三相四线制系统），是该系列中适配 100A 负载的标准型号。
Q2：TBBQ3-100A/4P 和 TBBQ1-100A/4P 有什么区别？
A：TBBQ3-100A/4P 是 PC 级隔离型 ATS，无短路保护功能，切换速度快、可靠性高，适用于消防 / 关键负载；TBBQ1-100A/4P 是 CB 级保护型 ATS，集成过载 / 短路保护，可简化配电系统设计，适用于普通末端负载。
Q3：双电源转换开关的切换时间是多少？
A：TBBQ3 系列 PC 级产品切换时间≤75ms，TBBQ1 系列 CB 级产品切换时间≤100ms，可满足绝大多数负载的供电连续性需求。
Q4：邦华电气 ATS 产品的质保期是多久？
A：邦华电气所有双电源转换开关产品均提供 2 年免费质保，终身维护服务，批量采购客户可享受定制化质保方案。
Q5：TBBQ3 系列支持发电机切换吗？
A：支持，TBBQ3 全系列型号均适配市电 - 市电、市电 - 发电机两种供电模式，部分型号可扩展发电机启动信号输出功能。
