CGNU1-C/40/4P防雷保护器（SPD）—— 40KA全极防护

防雷保护器（SPD）是电气系统安全运行的“防护卫士”，核心作用是抑制雷电过电压、电网操作浪涌，快速泄放浪涌电流，保护各类电气设备免受冲击损坏，避免因浪涌故障造成设备停机、财产损失甚至安全事故。

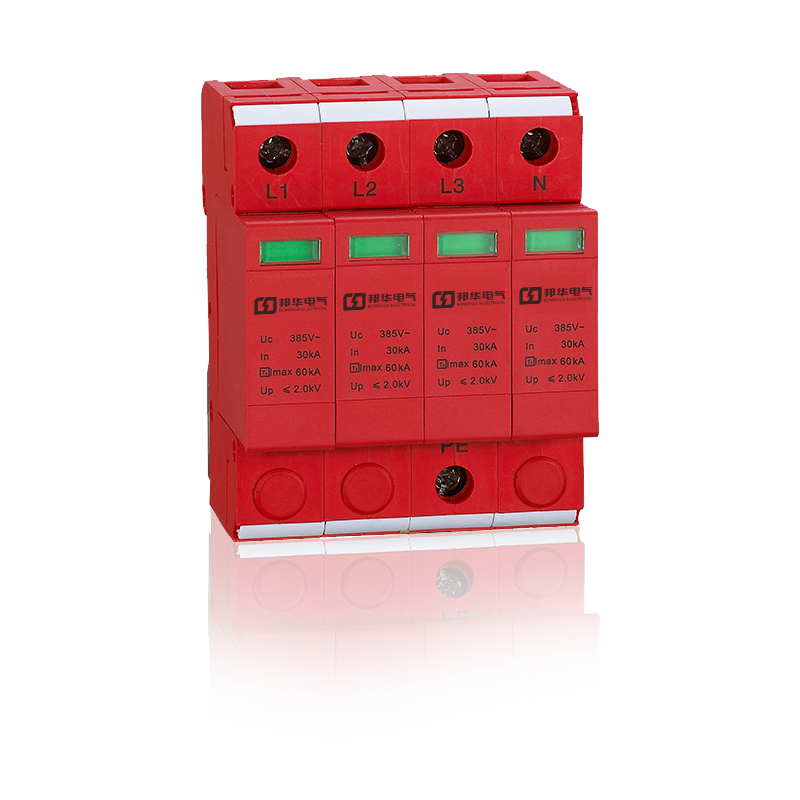

一、CGNU1-C/40/4P防雷保护器产品概述：

CGNU1-C/40/4P防雷保护器是邦华电气自主研发生产的C级电源防雷产品，属于限压型浪涌保护器（SPD），专为交流50/60HZ、额定电压380V的TT、TN-S、TN-C、IT等供电系统设计，适用于二级防雷防护场景，防雷等级达40KA（8/20μs），采用4P极数设计，可实现相线-相线、相线-零线、相线-地线、零线-地线的全模式保护，能有效抑制雷电感应过电压、电网操作过电压等各类瞬态浪涌，广泛应用于民用建筑、工业车间、电力配电箱、通信机房等多领域，是兼顾防护性能、安装便捷性与性价比的优选防雷设备。

CGNU1-C/40/4P防雷保护器采用一体化模块机构设计，外壳选用阻燃增强PC材质，具备良好的耐高温、耐老化、绝缘性能，有效防范设备运行过程中的火灾隐患，保障使用安全；内部核心元器件选用优质压敏电阻，非线性特性优良，正常工作状态下呈高阻态，漏流几乎为零，不影响电网正常供电，当检测到浪涌过电压时，可在纳秒级时间内快速导通，将浪涌电流泄放入地，同时将过电压限制在设备安全承受范围内，浪涌消失后迅速恢复高阻态，实现“无间隙、无续流”防护。

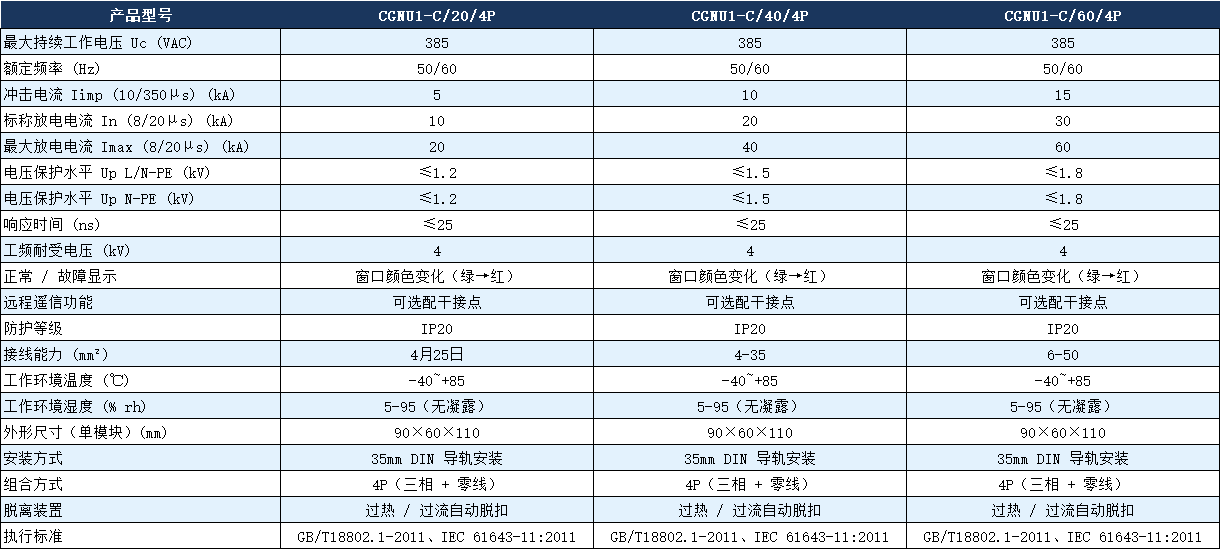

二、CGNU1-C/40/4P防雷保护器核心参数表：

该型号内置温度熔断器，具备故障自保护功能，当内部元器件出现老化、故障时，温度熔断器自动熔断，切断回路，避免因元器件故障影响整个电气系统正常运行，同时可搭配遥信触点（可选配），当产品出现故障时，能及时送出故障信号，方便工作人员实时监控设备运行状态，减少维护成本。

CGNU1-C/40/4P防雷保护器采用标准35mm DIN轨道安装设计，体积小巧，适配各类配电箱、配电柜安装，即使在狭窄空间也可快速完成安装，接线便捷，附带详细安装说明书，工作人员可按照说明书快速完成接线操作，无需专业复杂的施工工具，有效降低安装成本与施工周期。

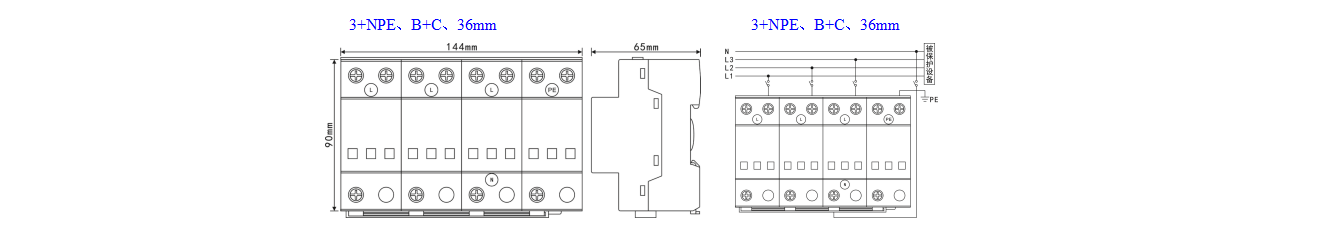

三、CGNU1-C/40/4P防雷保护器尺寸图及接线图：

产品整体符合GB18802.1-2011国家标准，通过3C认证、防雷检测等多项权威资质认证，元器件均选用行业优质品牌，经过严格的出厂检测，确保每一台产品的防护性能稳定、质量可靠，使用寿命长，能长期适应不同场景的使用环境，满足各类行业的长期防雷防护需求。

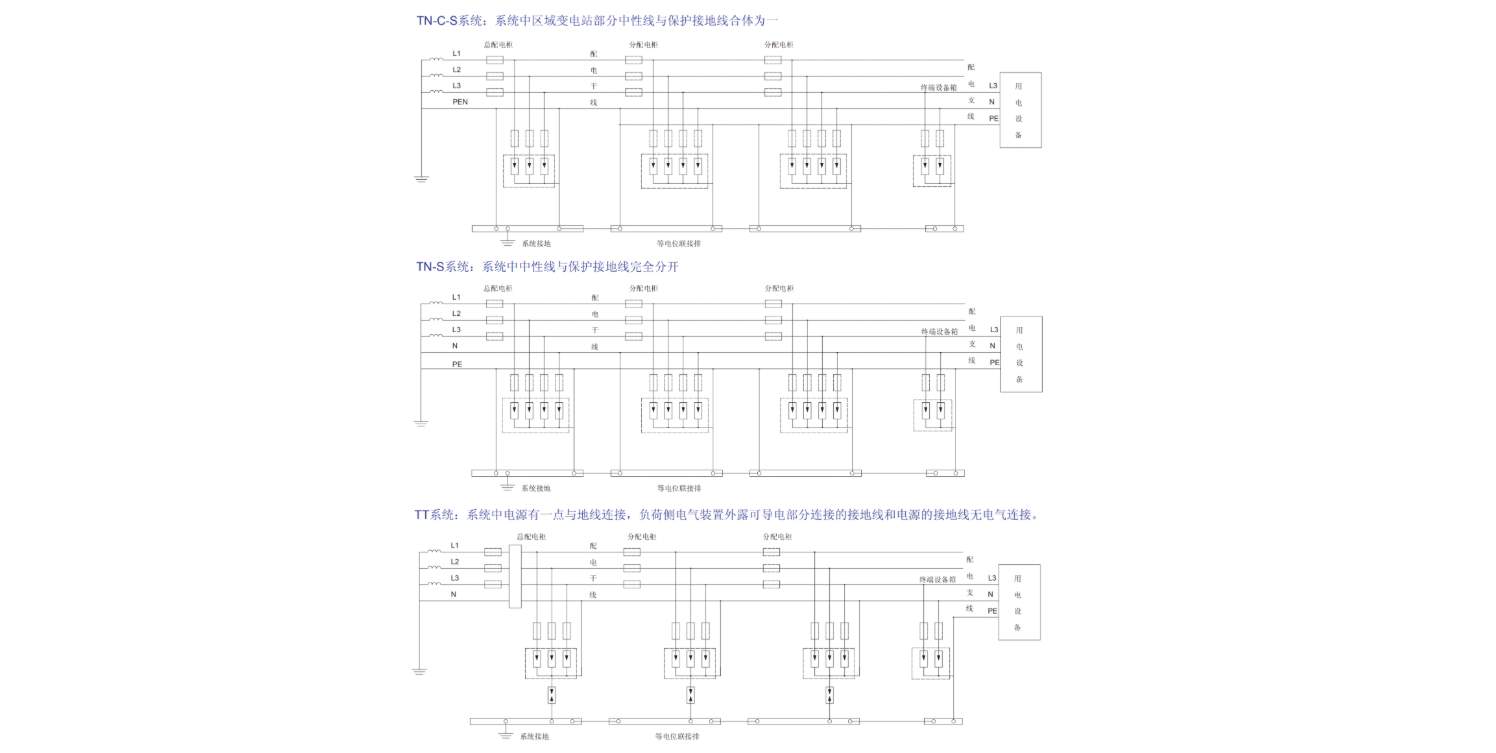

四、系统接线图：

正确接线是CGNU1-C/40/4P防雷保护器发挥防护作用的关键，以下为产品标准接线图，清晰标注接线端子、接线方式及注意事项，采购人员可转发给安装人员参考，确保接线规范，避免因接线错误影响防护效果，接线图可联系采购专员获取高清版本及详细接线说明。

接线核心要求：

1. 产品采用并联方式接入供电系统，输入端接电源侧，输出端接负载侧；

2. 相线（L1、L2、L3）、零线（N）、地线（PE）需对应接入指定端子，不得接反、接错；

3. 接线导线选用铜质导线，截面符合参数表要求，接地线需选用≥4mm²双色导线，接线长度尽量缩短，与接地线总长度不超过500mm；

4. 为防止产品失效影响电网运行，相线侧需串接熔断器；

5. 安装位置优先选择LPZ1或LPZ3交界处，与前级防雷保护器配合使用时，需注意能量配合，必要时添加退藕元件。

五、CGNU1-C/40/4P防雷保护器适配场景：

CGNU1-C/40/4P防雷保护器凭借40KA防雷等级、4P全极保护、稳定的防护性能，广泛适配多行业、多场景的二级防雷防护需求，以下按场景分类详细说明，方便采购人员快速判断该型号是否适配自身采购场景。

-民用建筑类场景：适配住宅、写字楼、商铺、公寓、住宅小区配电房等民用建筑场景，主要用于保护民用电气设备、配电箱、照明系统、空调系统等免受浪涌冲击，比如住宅楼道配电箱、写字楼楼层配电柜、商铺照明及插座回路等，可有效防范雷电感应浪涌造成的家电损坏、照明故障等问题，是民用建筑防雷采购的优选型号。

-工业类场景：适配工厂车间、工业生产线、工业配电箱、机床设备、小型变电站等工业场景，工业场景电网波动较大，浪涌隐患较多，CGNU1-C/40/4P具备40KA大放电电流、稳定的限压性能，可有效保护工业机床、生产线控制设备、车间配电系统等，避免因浪涌故障造成生产停机、设备损坏，降低企业生产损失。

-电力系统类场景：适配电力系统中的低压配电箱、配电变压器次级、输电线路末端等场景，用于抑制电网操作浪涌、雷电感应浪涌，保护电力配电设备、计量设备等，保障电力系统稳定运行，该型号符合电力系统防雷标准，资质齐全，可直接用于电力行业采购。

-通信及其他场景：适配通信机房、基站配套配电系统、数据中心小型配电回路等通信场景，用于保护通信设备、配电设备免受浪涌冲击，保障通信系统正常运行；同时可用于轨道交通配套民用区域、新能源配套配电等场景，适配范围广泛，一站式满足多行业采购需求。

六、CGNU1-C/40/4P购买选型3大核心原则：

-按场景选型：明确自身采购场景所属行业（民用/工业/电力/通信），确认是否属于二级防雷防护场景，若场景为二级防雷、适配三相四线制380V供电系统，且需要4P全极保护，即可优先选择CGNU1-C/40/4P；若为一级防雷场景，可咨询邦华电气采购专员，选择对应规格的防雷保护器。

-按参数选型：重点核对核心参数，确认自身需求的防雷等级（40KA最大放电电流）、极数（4P）、额定电压（380V）与CGNU1-C/40/4P参数一致，同时确认安装方式（35mm轨道）、接线截面是否适配现场安装条件，对照本文第二章参数表，逐一核对，避免选型错误。

- 按质量选型：优先选择资质齐全、品牌靠谱的产品，CGNU1-C/40/4P由邦华电气生产，具备十余年防雷经验，产品通过3C认证、防雷检测，符合国家标准，拒绝劣质低价产品，避免因产品质量问题造成防护失效、设备损坏，增加后期维护成本。

七、CGNU1-C/40/4P防雷保护器核心优势：

-品质保障：邦华电气十余年防雷设备生产经验，CGNU1-C/40/4P所有元器件均选用优质品牌，经过严格的筛选、检测，产品符合GB18802.1-2011国家标准，通过3C认证、防雷检测，内置温度熔断器，故障自保护，防护性能稳定，使用寿命长，可有效避免因产品质量问题造成的防护失效。

-适配性强：40KA防雷等级、4P全极保护，适配380V三相四线制各类供电系统，覆盖民用、工业、电力、通信等多行业场景，一站式满足各类采购需求，无需多渠道采购不同型号防雷保护器。

-安装便捷：采用标准35mm DIN轨道安装，体积小巧，接线简单，附带详细安装说明书和接线图，工作人员可快速完成安装、接线，降低安装成本和施工周期，适配各类配电箱、配电柜安装场景。

-性价比高：厂家直供，无中间商赚差价，常规型号现货供应，批量采购价格优惠，同时产品质量可靠、售后完善，兼顾品质与性价比，是采购人员的优选产品。

八、购买专属保障：

-供货保障：CGNU1-C/40/4P常规型号现货供应，当日下单，3-5个工作日即可发货；批量采购可优先安排生产，缩短供货周期，确保采购人员按时收到产品，不影响现场施工进度。

-售后保障：产品质保3年（可协商延长），质保期内出现质量问题，可免费更换产品，不收取任何费用；同时提供专业技术指导，包括安装指导、接线指导、选型指导、故障排查指导，解决采购及使用过程中的各类问题。

-采购服务：专属采购专员一对一对接，提供CGNU1-C/40/4P型号咨询、参数解读、批量报价、资质文件提供、尺寸图及接线图发送等一站式采购服务，全程跟进采购流程，助力采购人员高效完成采购工作，节省采购时间。

- 资质保障：可提供完整的资质文件，包括3C认证、防雷检测报告、产品合格证、厂家资质等，满足采购验收、项目报备等需求，采购人员可随时咨询获取。

九、常见问题解答：

问：CGNU1-C/40/4P防雷保护器与其他40KA/4P SPD相比，优势是什么？

答：该型号由邦华电气自主研发生产，核心优势在于内置温度熔断器，具备故障自保护功能，防护性能稳定，元器件优质耐用，且型号适配性广，安装便捷，同时具备完善的采购保障和售后技术支持，性价比远超同行同类产品，批量采购可享受专属优惠。

问：CGNU1-C/40/4P的价格是多少？批量采购有优惠吗？

答：价格按采购数量、合作模式定价，常规采购与批量采购价格有明显差异，批量采购可享受专属低价、优先供货等政策，具体报价可联系邦华电气采购专员，提供采购数量，获取精准报价。

问：CGNU1-C/40/4P的防雷等级能满足实际防护需求吗？是否有检测报告？

答：完全可以，该型号最大放电电流达40KA（8/20μs），符合二级防雷防护要求，所有产品均通过防雷检测，符合GB18802.1-2011国家标准，可提供完整的检测报告、3C认证等资质文件，采购人员可随时咨询获取。

问：如果选型错误，或者产品与现场场景不适配，能更换型号吗？

答：可以，邦华电气提供选型指导服务，采购前可咨询专员确认适配性；若确因选型错误导致产品不适配，在产品未安装、未损坏、不影响二次销售的前提下，可免费更换对应型号，解决采购后顾之忧。

问：CGNU1-C/40/4P可以定制特殊参数或规格吗？

答：可以，邦华电气具备专业的研发生产能力，可根据采购人员的特殊需求，定制不同防雷等级、极数、尺寸的CGNU1系列防雷保护器，具体定制需求可联系采购专员对接。

CGNU1-C/40/4P防雷保护器是邦华电气精心研发的优质产品，具备品质可靠、适配性广、安装便捷、性价比高的优势，覆盖民用、工业、电力、通信等多行业二级防雷防护需求，采购人员可通过“场景确认→参数核对→选型确认→对接采购”的流程，快速锁定该型号，高效完成采购工作。邦华电气十余年行业积淀，资质齐全、售后完善，全程为CGNU1-C/40/4P采购工作保驾护航，助力采购人员选购到适配、优质的防雷保护器，守护电气系统安全运行。
