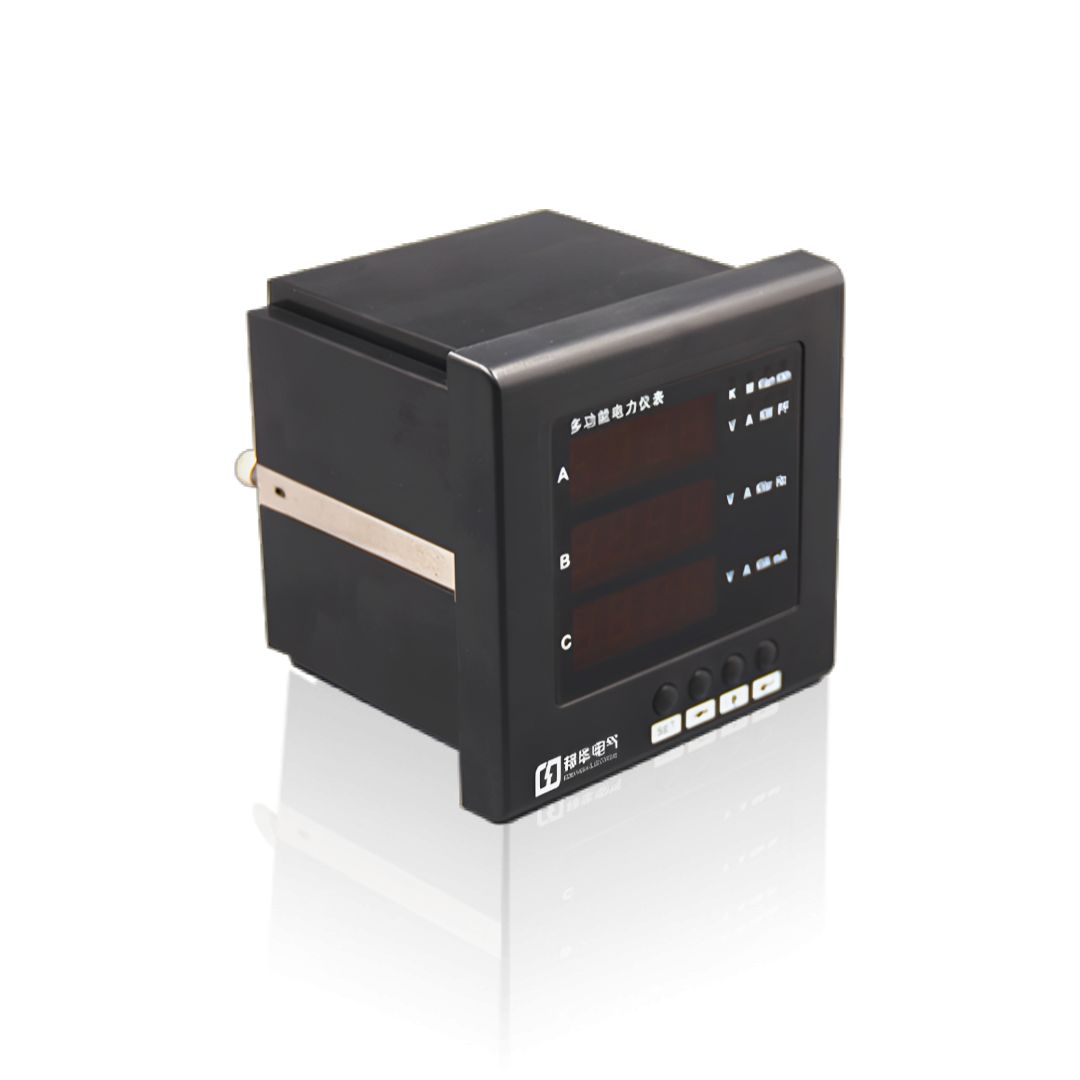

PM5350 多功能电力仪表 —— 您的配电系统智能监测专家

PM5350 多功能电力仪表概述：

在现代工业与商业配电系统中，电能质量与能耗管理已成为企业降本增效的核心环节。邦华电气 PM5350 多功能表作为 PowerLogic 系列的核心产品，凭借其卓越的测量精度、全面的功能配置和可靠的工业级设计，成为配电监控与能源管理的理想选择。

PM5350 电力参数测量覆盖三相电压、电流、功率、电能、功率因数、频率及谐波等全维度电参量，支持最高 31 次谐波分析，能够精准捕捉电能质量问题。同时，PM5350P 电力仪表在基础版功能上进一步增强，增加了多费率电能计量、事件记录与高级报警功能，满足更复杂的能源管理需求。

我们还为您提供完整的PM5350P 电力仪表说明书、PM5350 接线图和技术支持服务，确保您能够快速上手安装与使用。无论您是需要简单的电力参数监测，还是复杂的能源管理系统集成，邦华电气 PM5350 系列都能为您提供专业可靠的解决方案。

PM5350 多功能电力仪表相关系列产品型号一览：

指针式模拟仪表

邦华电气指针式模拟仪表涵盖国内通用标准型号 6L2-A、6L2-V、42L6-A、42L6-V、85L1-A/V，以及原厂订货号 16004、16073、16074、16005、16075、16060 系列、16061 系列，精度等级均为 1.5 级，适用于配电系统的本地基本参数监测。盘面安装型提供 72×72mm、96×96mm 和 48×48mm 三种标准尺寸，导轨安装型采用模块化设计，可直接安装在 35mm DIN 导轨上，无需额外开孔。

基础数显仪表

邦华电气基础数显仪表主要包括 DM1100、DM1110、DM2100、DM2110、DM2101、DM2111、DM2300、DM2310、METSEDM2310、DM2305、DM2315、DM2350、METSEDM2355、DM2350plus、DM3100C、DM3200C、DM3201C，以及 IMD-IM9、IMD-IM10、IMD-IM20 绝缘监测仪表。采用 LED 或 LCD 显示，替代传统多块模拟仪表，提供更清晰准确的数字读数，适用于各种行业的配电系统基础监测。

多功能电力仪表

邦华电气多功能电力仪表以 PowerLogic PM 系列为核心，包括 PM2100、PM2105、PM2125、PM2220、PM2225C、PM3210、PM3250、PM5100、PM5110、PM5300、PM5350、PM5350P、PM5500、PM8000、PM8110、PM8210、PM8240、PM8243、PM8244、PM8310、PM8500、PM8700 等型号，提供从基础到高级的全电量测量和电能管理功能，广泛应用于工业、商业及基础设施领域的能效管理和电力系统监控。

导轨式电能表

邦华电气导轨式电能表主要包括 iEM2000 系列 (iEM2100、iEM2150、iEM2400)、iEM3000 系列 (A9MEM3110、A9MEM3150、iEM3155、A9MEM3210、A9MEM3250、iEM3255、iEM3300)、PM3200 系列 (PM3210、PM3250) 以及 PowerTag 无线电能表 (A9MEM1570 等)。采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，适用于分户计量、能耗分项计量和成本分摊等应用场景。

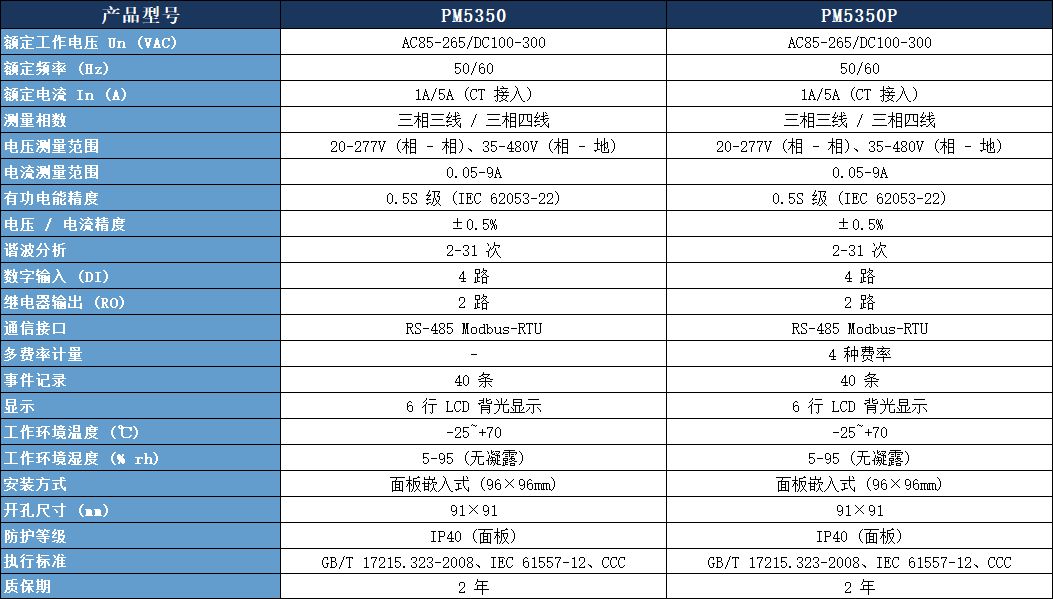

PM5350 三相多功能电力仪表技术参数表：

核心功能与技术优势：

1. 0.5S 级高精度测量

采用 24 位高精度 ADC 采样芯片，电压电流测量精度达 ±0.5%，有功电能计量精度达 0.5S 级，完全符合 IEC 62053-22 国际标准。帮您准确计量电能消耗，避免电费纠纷，为能源管理提供可靠的数据基础。

2. 全维度电力参数监测

可同时测量三相电压、电流、有功 / 无功 / 视在功率、功率因数、频率、双向电能、需量及不平衡度等 200 余项电参量，全面掌握配电系统运行状态。帮您及时发现异常工况，预防设备故障。

3. 专业电能质量分析

支持最高 31 次谐波分次测量与总谐波畸变率 (THD)、总需求畸变率 (TDD) 计算，能够精准识别谐波源，评估电能质量问题。帮您改善电能质量，延长设备使用寿命，降低能耗。

4. 丰富的 I/O 与通信功能

标配 4 路数字输入 (DI) 和 2 路继电器输出 (RO)，可实时监测开关状态并直接控制断路器或触发报警。支持 Modbus-RTU 通信协议，无缝对接各类 PLC、SCADA 系统及能源管理平台。帮您实现遥测、遥控一体化，提升运维效率。

5. 智能事件记录与报警

可记录 40 条带时间戳的历史报警事件，支持过压、欠压、缺相、过载、谐波超标等 30 余种报警条件。帮您追溯故障原因，快速定位问题，提高供电可靠性。

6. 工业级可靠性设计

采用宽温设计 (-25℃~+70℃)，抗干扰能力强，通过严格的电磁兼容测试，适应各种恶劣工业环境。帮您确保系统长期稳定运行，减少维护成本。

典型应用场景：

工业制造：用于工厂车间配电系统监控，实时监测设备运行状态，降低能耗，提高生产效率。特别适合冶金、化工、机械制造等重工业场景。

商业建筑：用于写字楼、商场、酒店等场所的电能分项计量，实现租户电费独立核算，优化能源使用结构。

市政工程：用于路灯、交通信号灯、污水处理厂等市政设施的电力监控，保障公共设施可靠运行，降低运维成本。

数据中心：用于服务器机房配电系统监测，确保电力供应稳定，防止因电力故障导致数据丢失。

医院与学校：用于重要场所的电力安全监控，保障医疗设备和教学设施的正常运行。

选型指南与订货范例：

选型步骤

根据测量需求确定产品类型（多功能电力仪表 / 数显仪表 / 指针式仪表 / 导轨式电能表）

根据配电系统的额定电压和电流选择合适的规格

根据是否需要谐波分析、多费率计量、通信等功能选择相应的配置

根据安装环境选择合适的安装方式（面板嵌入式 / 导轨式）

订货范例

型号：PM5350

技术要求：三相四线，AC 380V，5A CT 接入，0.5S 级精度，RS-485 通信，4 路数字输入，2 路继电器输出

辅助电源：AC/DC 85V~265V

型号：PM5350P

技术要求：三相四线，AC 380V，5A CT 接入，0.5S 级精度，RS-485 通信，4 路数字输入，2 路继电器输出，4 种费率电能计量

辅助电源：AC/DC 85V~265V

常见疑问解答：

问：PM5350 多功能表支持哪些通信协议？

答：标配支持 Modbus-RTU 通信协议，可根据客户需求定制其他协议。

问：PM5350 电力参数测量范围是多少？

答：电压测量范围为 20-277V (相 - 相)、35-480V (相 - 地)，电流测量范围为 0.05-9A (经 CT 接入)，频率测量范围为 45-70Hz。

问：PM5350 和 PM5350P 有什么区别？

答：PM5350P 在 PM5350 基础功能上增加了 4 种费率电能计量功能，其他技术参数基本一致。

问：可以提供 PM5350P 电力仪表说明书和接线图吗？

答：可以，下单后我们会随货提供完整的产品说明书、接线图和技术资料，也可以联系我们的销售工程师获取电子版。

问：PM5350 的开孔尺寸是多少？

答：PM5350 系列的开孔尺寸为 91×91mm，适配标准 96×96mm 面板安装。

问：仪表可以直接接入大电流吗？

答：不可以，PM5350 系列需要配合电流互感器 (CT) 使用，支持 1A 或 5A 标准 CT 输入。

问：产品的质保期是多久？

答：邦华电气所有电力仪表产品均提供2 年免费质保，终身维护服务。

问：可以提供产品的 3C 认证证书吗？

答：可以，我们的产品全部通过国家 3C 强制性认证，下单后会随货提供完整的认证证书。

邦华电气专注于电力仪表研发生产 10 余年，拥有完善的质量管理体系和专业的技术服务团队。我们的 PM 系列多功能电力仪表以稳定的性能、精准的测量和合理的价格赢得了广大客户的信赖。

除了 PM5350 系列，我们还提供 PM2105、PM5110、PM8000 等全系列多功能电力仪表，以及 DM2300、DM2350 数显仪表，6L2、42L6 指针式仪表和 A9MEM 系列导轨式电能表，满足您不同的测量与监控需求。

如果您对我们的产品感兴趣，或者有任何技术问题需要咨询，欢迎随时联系我们的销售工程师，我们将为您提供专业的解决方案和优质的服务。
