HTQ1-100A/4P双电源转换开关 HTQ1-63A/4P双电源
阅读次数：67 发布时间：2026-05-18

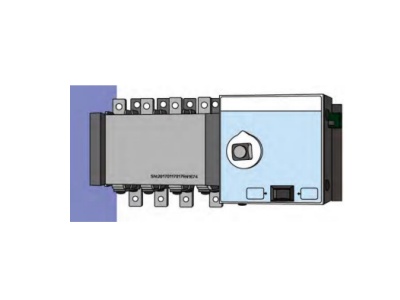

HTQ1-100A/4P 双电源转换开关—— 您的电力供应不间断守护者
HTQ1 系列双电源自动转换开关概述：
邦华电气 HTQ1 系列双电源自动转换开关 (ATSE) 是专为应急供电系统设计的核心设备，能够实时监测两路独立电源的运行状态，在主电源发生故障（失压、欠压、过压、缺相、频率异常）时，自动、快速、安全地将负载切换至备用电源；当主电源恢复正常后，又能自动切回主电源供电，确保重要负载的连续运行。
HTQ1-100A/4P作为本系列中最受欢迎的型号，完美平衡了性能与成本，适用于绝大多数中小型应急供电场景。我们的全系列产品具备机械与电气双重互锁保护，彻底杜绝两路电源同时供电的安全隐患；采用高可靠性的操作机构和银合金触点，机械寿命可达 10000 次以上，电气寿命可达 5000 次以上；支持自投自复、自投不自复、互为备用、消防联动等多种工作模式，满足不同场景的使用需求。
HTQ1 全系列产品型号与分类:
CB 级双电源转换开关
CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。邦华电气 CB 级产品包含HTQ1、HTQ1-Z 两大系列，覆盖 63A 至 800A 全电流规格，适用于需要同时满足转换和保护需求的各类配电场景。
产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| HTQ1 | HTQ1-63A/2P、HTQ1-63A/3P、HTQ1-63A/4P、HTQ1-100A/2P、HTQ1-100A/3P、HTQ1-100A/4P、HTQ1-160A/2P、HTQ1-160A/3P、HTQ1-160A/4P、HTQ1-250A/2P、HTQ1-250A/3P、HTQ1-250A/4P、HTQ1-400A/3P、HTQ1-400A/4P、HTQ1-630A/3P、HTQ1-630A/4P、HTQ1-800A/3P、HTQ1-800A/4P | 塑壳断路器本体 | 一体化成套设计，具备高限流特性和经济的选择性，可配置多种脱扣器，支持自投自复、自投不自复、互为备用三种模式 | 民用建筑、商业建筑、工业厂房的各级配电回路、消防设备供电 |

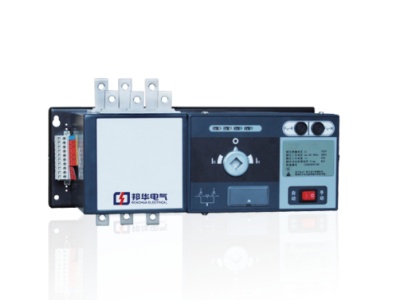

| HTQ1-Z | HTQ1-Z-63A/2P、HTQ1-Z-63A/3P、HTQ1-Z-63A/4P、HTQ1-Z-100A/2P、HTQ1-Z-100A/3P、HTQ1-Z-100A/4P、HTQ1-Z-160A/2P、HTQ1-Z-160A/3P、HTQ1-Z-160A/4P、HTQ1-Z-250A/2P、HTQ1-Z-250A/3P、HTQ1-Z-250A/4P、HTQ1-Z-400A/3P、HTQ1-Z-400A/4P、HTQ1-Z-630A/3P、HTQ1-Z-630A/4P、HTQ1-Z-800A/3P、HTQ1-Z-800A/4P | 智能型塑壳断路器本体 | 升级型智能 CB 级产品，集成数字化控制单元，支持电源状态实时监测和故障报警，可选配 RS485 通讯功能，机械电气双重联锁，运行更稳定可靠 | 商业综合体、医院、数据中心、工业自动化系统、对可靠性要求较高的配电场所 |
核心特点：
集成保护功能，无需额外配置断路器
结构紧凑，安装方便
转换时间≤100ms
适用于大多数普通应急供电场景
技术参数对照表：

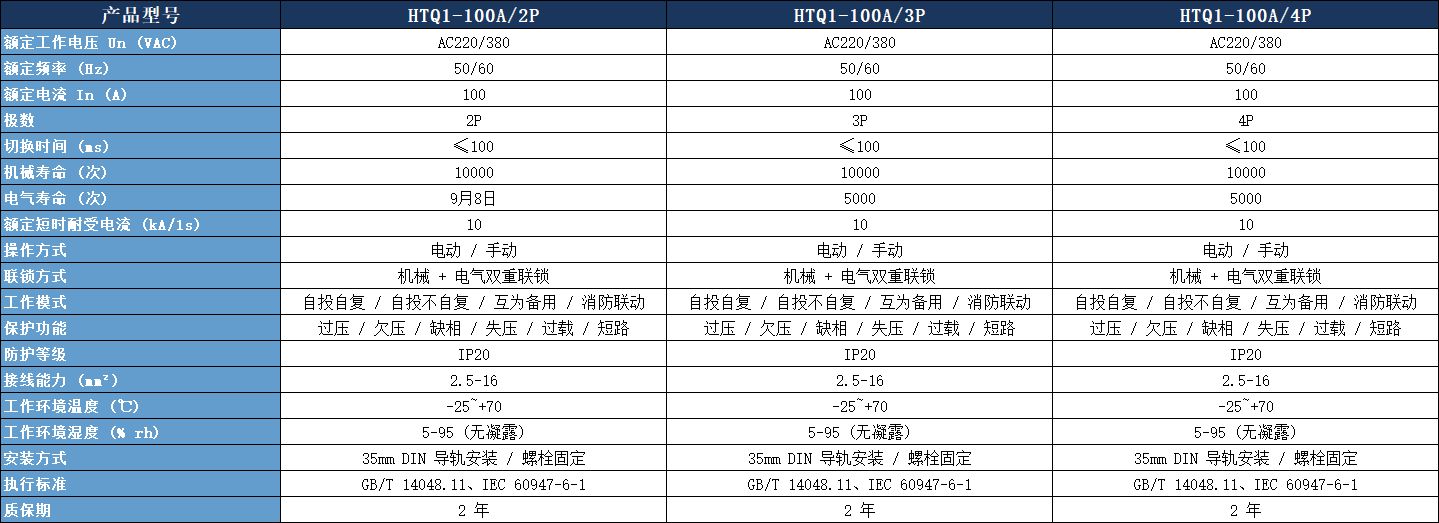

CB 级 HTQ1 系列技术参数表
核心技术优势：
双重互锁保护：机械与电气双重互锁，确保两路电源绝对不会同时合闸，从根本上避免短路事故
高可靠性触点：采用银合金触点，导电性能好，抗熔焊能力强，使用寿命长
智能控制器：采用 32 位 ARM 微处理器，检测精度高，抗干扰能力强，运行稳定可靠
多种工作模式：支持自投自复、自投不自复、互为备用、强制手动、消防联动等多种工作模式
宽电压范围：工作电压范围 AC160V~280V，适应电网电压波动大的地区
完善的保护功能：具备过压、欠压、缺相、频率异常、过载、短路等保护功能
安装便捷：支持 35mm DIN 导轨安装和螺栓固定两种方式，接线能力强，可适配 2.5-16mm² 导线
典型应用场景：
医疗行业：医院手术室、ICU 病房、急诊室、医疗设备等，确保医疗过程不中断
数据中心：服务器机房、网络机房、通信基站等，保障数据安全和网络畅通
工业行业：工业生产流水线、自动化控制系统、重要设备等，避免因停电造成生产损失
商业行业：商业综合体、酒店、超市、银行等，保证正常营业和客户体验
公共建筑：政府办公楼、学校、图书馆、体育馆等，保障公共服务正常运行
消防系统：消防水泵、排烟风机、应急照明等，满足消防规范要求
HTQ1 系列双电源转换开关选型指南：
您在选择 HTQ1 系列双电源转换开关时，需要考虑以下几个关键因素：
负载类型：
阻性负载：如照明、电加热等，可选择 CB 级 HTQ1 系列
感性负载：如电动机、变压器等，建议选择 PC 级 HTQ1 系列或降容使用 CB 级
敏感负载：如计算机、服务器等，建议选择 PC 级 HTQ1 系列
额定电流：
应根据负载的总电流来选择，一般留有 20%~30% 的余量
对于电动机负载，应考虑启动电流的影响，建议放大 1.5~2 倍
HTQ1-100A/4P适用于总电流在 70A~80A 左右的三相四线制
负载极数选择：
单相负载：选择 2P
三相三线制负载：选择 3P
三相四线制负载：选择 4P（推荐HTQ1-100A/4P）
功能要求：
需要过载、短路保护：选择 CB 级 HTQ1 系列
不需要保护功能：选择 PC 级 HTQ1 系列
需要远程监控：选择智能型 (Z 系列) HTQ1 系列
常见疑问解答 ：
Q1：HTQ1-100A 是什么意思？
A：HTQ1 是邦华电气双电源转换开关的系列代号，100A 表示该产品的额定电流为 100 安培。完整型号如HTQ1-100A/4P表示 HTQ1 系列、额定电流 100A、4 极的双电源转换开关。
Q2：HTQ1-100A 什么型号？有哪些规格？
A：HTQ1-100A 有多种规格，包括 HTQ1-100A/2P、HTQ1-100A/3P、HTQ1-100A/4P，以及对应的 PC 级和智能型 (Z 系列) 型号，如 HTQ1-PC-100A/4P、HTQ1-Z-100A/4P 等。
Q3：CB 级和 PC 级 HTQ1 双电源转换开关有什么区别？
A：CB 级由两台断路器组成，具备过载和短路保护功能；PC 级采用专用隔离开关本体，不具备分断短路电流的能力，但转换速度更快，可靠性更高。
Q4：HTQ1-100A/4P 的转换时间是多少？
A：CB 级 HTQ1-100A/4P 的转换时间≤100ms，PC 级 HTQ1-PC-100A/4P 的转换时间≤80ms。转换时间可根据需要通过控制器进行调整。
Q5：HTQ1 双电源转换开关可以手动操作吗？
A：可以。所有 HTQ1 系列型号都配备手动操作机构，在自动模式故障或需要检修时，可以切换到手动模式进行操作。
Q6：HTQ1 系列产品的质保期是多久？
A：邦华电气所有 HTQ1 系列双电源转换开关产品均提供2 年质保期，质保期内非人为损坏免费维修或更换。
邦华电气专注于电气安全领域十余年，拥有专业的研发团队和完善的生产体系，所有 HTQ1 系列产品均经过严格的质量检测，确保每一台产品都能稳定可靠地运行。我们不仅为您提供高品质的HTQ1-100A/4P双电源转换开关产品，还为您提供专业的技术支持和完善的售后服务。如果您有任何需求或疑问，欢迎随时联系我们，我们将竭诚为您服务。
