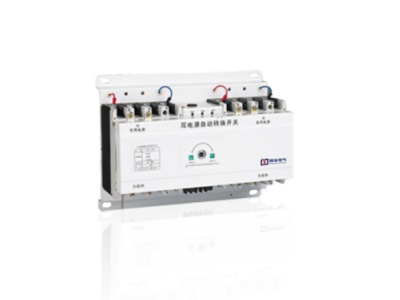

APEQ3-100/4P 双电源转换开关—— 励磁驱动毫秒级切换

APEQ 系列双电源自动转换开关概述：

邦华电气 APEQ 系列双电源自动转换开关是专为高可靠性供电需求设计的新一代 ATS 产品，能够实时监测两路独立电源 (市电 - 市电、市电 - 发电机) 的电压、频率与相位状态，在主电源发生失压、欠压、过压、断相故障时，自动将负载快速切换至备用电源，有效避免因突然断电导致的生产损失、数据丢失与安全事故。

APEQ3-100/4P作为系列中的明星产品，采用励磁驱动技术，转换时间≤75ms，具备机械与电气双重联锁，彻底杜绝两路电源并联供电的风险。产品采用银基合金触头与专用灭弧系统，耐电弧、抗熔焊，机械寿命高达 100000 次，广泛应用于消防水泵、排烟风机、应急照明、医院手术室、数据中心 UPS 前端等关键负载。

APEQ 系列双电源自动转换开关核心产品系列与型号大全：

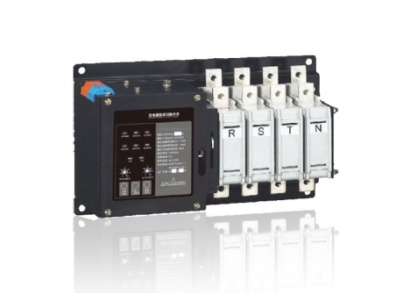

CB 级双电源转换开关

CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。邦华电气 CB 级主力产品为APEQ2A、APEQf 系列，覆盖 63A 至 630A 全电流规格。

核心特点：配备过电流脱扣器，集电源转换与线路保护功能于一体，简化配电系统设计，降低成本，适用于末端负载与一般工业场所。

典型应用：商业建筑、办公楼、住宅配电、小型工业设备、普通照明系统

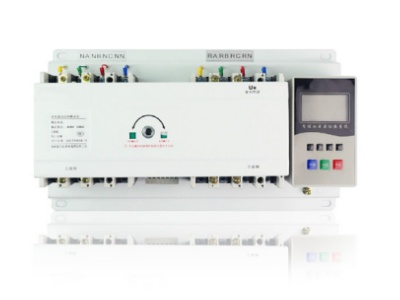

PC 级双电源转换开关

PC 级双电源转换开关仅具备电源转换功能，不具备过电流保护能力，需配合上游断路器使用。其核心优势在于极高的短时耐受电流能力和机械可靠性，能够承受短路电流冲击而不损坏。邦华电气 PC 级主力产品为APEQ3、APEQ3-N、APEQ6、AW3、AW11 系列，覆盖 63A 至 3200A 全电流规格。

核心特点：励磁驱动瞬时转换，V 型机械联锁，独立灭弧系统，能够接通、承载短路电流，转换速度快，可靠性高，适用于需要快速切换与大电流承载的场景。

典型应用：消防系统、医疗设备、数据中心、工业自动化、轨道交通

核心技术参数表：

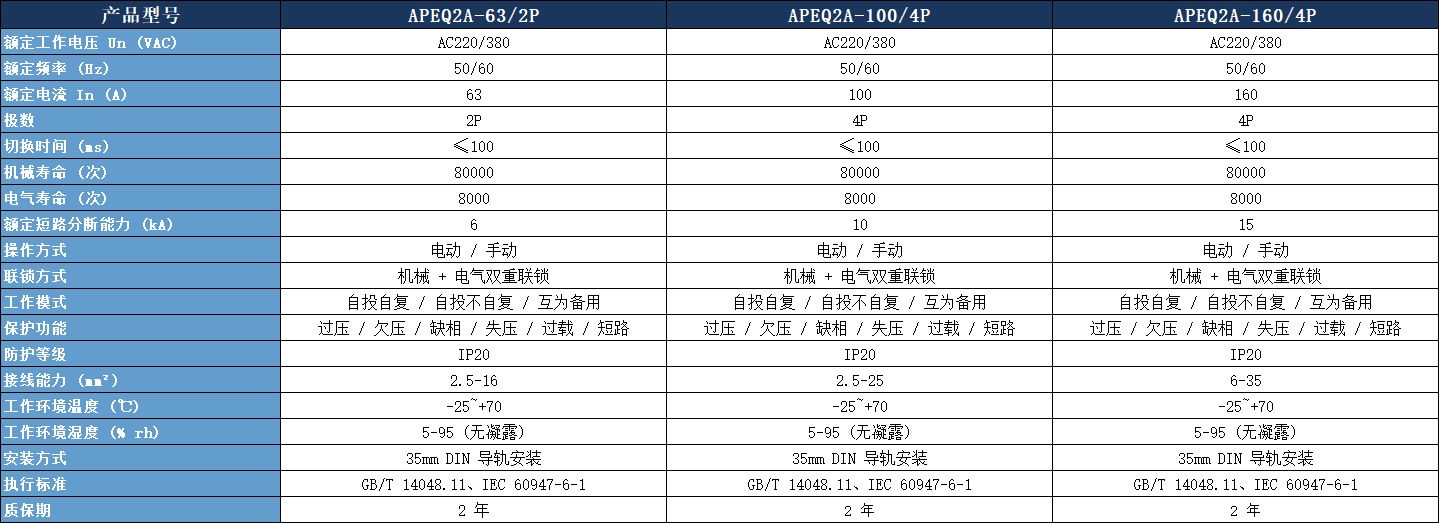

CB 级双电源转换开关 (APEQ2A 系列) 核心参数

PC 级双电源转换开关 (APEQ3 系列) 核心参数

核心技术优势：

励磁驱动高速转换：采用励磁线圈驱动技术，转换时间≤75ms，比传统电机驱动产品快 3 倍以上，满足敏感负载需求

V 型双重联锁保护：独创 "V" 字型机械联锁与电气联锁双重保障，任何时刻仅有一路电源接通，彻底杜绝并联供电风险

银基合金触头系统：采用银镍合金触头与镀银加工工艺，抗氧化、抗熔焊，触头寿命延长 50%

独立灭弧系统：每极配备 16 片以上灭弧栅组成的专用灭弧室，分断灭弧瞬间完成，正面无飞弧产生

宽电压适应范围：AC 160V-280V (单相)、AC 280V-480V (三相)，适应恶劣电网环境

多种工作模式：支持自投自复、自投不自复、互为备用三种工作方式，以及自动、手动、远程遥控三种切换模式

智能监控功能：智能型产品配备 LCD 中文显示，实时监测电压、频率、电流等参数，具备故障报警与数据记录功能

选型指南：

您在选购 APEQ 系列双电源转换开关时，可按照以下步骤进行：

确定产品级别

需要集成保护功能、简化配电系统：选择 APEQ2A 系列 CB 级

需要快速切换、大电流承载、高可靠性：选择 APEQ3 系列 PC 级

消防系统专用：选择 APEQf 系列消防专用型

需要远程监控：选择 APEQ6 系列智能型

大电流负载：选择 AW3/AW11 系列大电流型

确定额定电流

根据负载总功率计算额定电流，建议预留 20%-30% 的余量

公式：I=P/(√3×U×cosφ)，其中 P 为负载总功率 (kW)，U 为额定电压 (kV)，cosφ 为功率因数

例如：100kW 三相负载，cosφ=0.85，额定电流≈178A，建议选择 APEQ3-250/4P

确定极数

单相供电系统：选择 2P

三相三线制供电系统：选择 3P

三相四线制供电系统：选择 4P (推荐)

需要中性线重叠转换：选择 APEQ3-N 系列

确定控制器类型

基本型：满足基本自动转换功能，成本较低

智能型：需要远程监控、数据记录、故障报警等功能

消防专用型：消防系统必须使用

典型应用场景：

医疗行业：医院手术室、ICU、急诊室、医疗设备供电

数据中心：服务器机房、网络设备、UPS 系统前端

消防系统：消防水泵、排烟风机、应急照明、消防控制室

工业领域：生产线、自动化设备、化工、冶金、电力

商业建筑：高层建筑、商场、酒店、写字楼、轨道交通

通信行业：基站、机房、通信设备供电

金融行业：银行、证券交易所、数据处理中心

常见疑问解答：

Q1：APEQ3-100/4P 是什么意思？型号含义是什么？

A：APEQ3-100/4P 是邦华电气 APEQ 系列 PC 级双电源转换开关的型号，其中：

APEQ：双电源自动转换开关系列代号

3：设计序号 (3 代表第三代 PC 级产品)

100：壳架等级额定电流为 100A

4P：极数为 4 极 (三相四线制)

Q2：APEQ3-100/4P 是 PC 级还是 CB 级？

A：APEQ3-100/4P 是PC 级隔离型双电源转换开关，能够接通和承载短路电流，但不具备分断短路电流的能力，转换速度快，可靠性高，特别适用于消防系统等不允许断电的场所。

Q3：APEQ3-100/4P 的切换时间是多少？

A：APEQ3-100/4P 采用励磁驱动技术，转换时间≤75ms，比传统电机驱动产品快 3 倍以上，能够满足绝大多数敏感负载的供电需求。

Q4：APEQ3-100/4P 可以接发电机吗？

A：可以，邦华电气所有 APEQ 系列双电源转换开关都支持市电 - 发电机切换模式，部分型号还具备发电机启动信号输出功能，能够自动启动备用发电机。

Q5：APEQ3-100/4P 的质保期是多久？

A：邦华电气所有 APEQ 系列双电源转换开关产品均提供2 年免费质保，终身维护服务；对于批量采购客户，可提供更长的质保期与定制化服务。

Q6：APEQ3-100/4P 和 APEQ2A-100/4P 有什么区别？

A：APEQ3-100/4P 是 PC 级隔离型产品，转换速度快 (≤75ms)，短路耐受能力强；APEQ2A-100/4P 是 CB 级保护型产品，配备过电流脱扣器，集转换与保护功能于一体，成本较低。

邦华电气专注于低压电气设备研发与生产十余年，拥有完善的质量管理体系与专业的技术团队。我们的 APEQ 系列双电源转换开关产品已成功应用于全国数千个工程项目，得到了广大客户的一致认可。无论您是需要标准型号产品还是定制化解决方案，我们都能为您提供专业、高效的服务。如需了解更多 APEQ3-100/4P 产品信息或获取报价，请联系我们的销售工程师，我们将竭诚为您服务。
