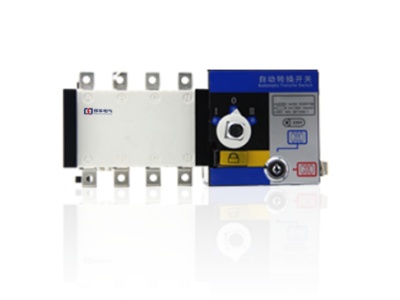

TGQ1NP-100A/4P 双电源转换开关—— 毫秒级智能切换

TGQ 系列双电源自动转换开关概述：

邦华电气 TGQ 系列双电源自动转换开关 (ATS) 是专为解决供电连续性问题研发的核心电气设备，能够 7×24 小时实时监测两路独立电源 (市电 - 市电、市电 - 发电机) 的电压、频率与相位状态。当主电源发生失压、欠压、过压、断相等故障时，自动将负载快速切换至备用电源，全程无需人工干预，有效避免因突然断电导致的生产损失、数据丢失与安全事故。

TGQ1NP-100A/4P作为本系列的爆款主力型号，额定电流 100A，4 极设计，采用 PC 级隔离型结构，切换时间≤100ms，具备机械与电气双重联锁保护，彻底杜绝两路电源并联供电的风险。产品广泛应用于写字楼、商业楼层、小区配电、小型工业设备等场景，现货充足、价格稳定，是 100A 电流等级配电系统的理想选择。

TGQ 系列双电源自动转换开关全系列产品型号与分类：

CB 级双电源转换开关

CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。邦华电气 CB 级主力产品为TGQ1、TGQ1NP、TGQ2NP 系列，覆盖 63A 至 630A 全电流规格。

核心特点：配备过电流脱扣器，能够接通并分断短路电流；集电源转换与线路保护功能于一体，简化配电系统设计，降低综合成本。

典型应用：商业建筑、办公楼、住宅配电、小型工业设备、末端负载回路

PC 级双电源转换开关

PC 级双电源转换开关仅具备电源转换功能，不具备过电流保护能力，需配合上游断路器使用。其核心优势在于极高的短时耐受电流能力和机械可靠性，能够承受短路电流冲击而不损坏。邦华电气 PC 级主力产品为TGQ3 系列，覆盖 63A 至 3200A 全电流规格。

核心特点：能够接通、承载短路电流，但不用于分断短路电流；具备更高的耐受与接通能力，转换速度快，可靠性高，适用于需要快速切换与大电流承载的场景。

典型应用：消防水泵、排烟风机、应急照明、数据中心 UPS 前端、工业自动化设备

核心技术参数表：

CB 级双电源转换开关参数表 (TGQ1 系列)

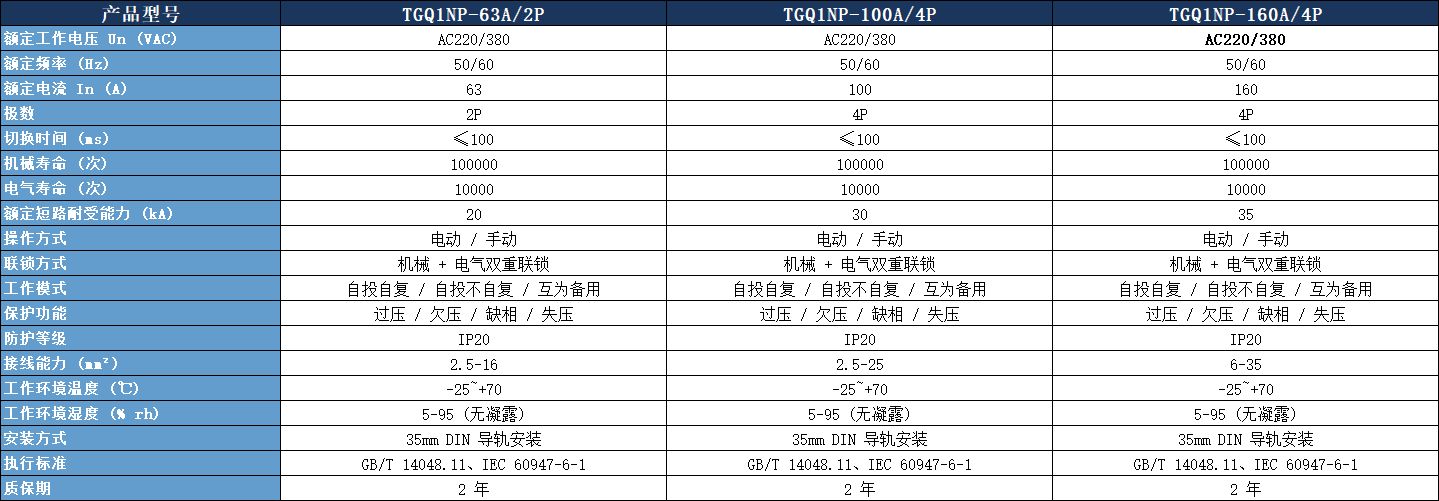

PC 级双电源转换开关参数表 (TGQ1NP 系列)

核心技术优势：

双重联锁安全保障：采用机械联锁与电气联锁双重保护设计，任何时刻仅有一路电源接通，彻底杜绝两路电源并联供电的重大安全隐患

高速切换性能：PC 级产品切换时间≤100ms，满足绝大多数敏感负载的供电需求，有效避免设备停机与数据丢失

宽电压适应范围：AC 160V-280V (单相)、AC 280V-480V (三相)，适应恶劣电网环境，在电压波动较大的地区也能稳定运行

长使用寿命：采用银基合金触头系统，耐电弧、抗熔焊，机械寿命≥100000 次，电气寿命≥10000 次，减少维护成本

多种工作模式：支持自投自复、自投不自复、互为备用三种工作方式，以及自动、手动、远程遥控三种切换模式，灵活适配不同应用场景

完善的保护功能：具备过压、欠压、断相、频率异常保护，CB 级产品额外集成过载、短路保护功能，一机多用

便捷安装维护：采用模块化设计，35mm DIN 导轨安装或螺栓固定，接线方便，维护简单，无需专业工具即可完成日常检查

TGQ 系列双电源转换开关选型指南：

您在选购 TGQ 系列双电源转换开关时，可按照以下步骤快速匹配适合的产品：

确定产品级别

需要快速切换、高可靠性、消防系统专用：选择 PC 级 (TGQ1NP、TGQ2NP、TGQ3 系列)

需要集成保护功能、简化配电系统、末端负载：选择 CB 级 (TGQ1 系列)

确定额定电流

根据负载总功率计算额定电流，建议预留 20%-30% 的余量

公式：I=P/(√3×U×cosφ)，其中 P 为负载总功率 (kW)，U 为额定电压 (kV)，cosφ 为功率因数

100A 电流等级首选TGQ1NP-100A/4P，现货充足，性价比最高

确定极数

单相供电系统：选择 2P (如 TGQ1NP-63A/2P)

三相三线制供电系统：选择 3P

三相四线制供电系统：选择 4P (推荐，如TGQ1NP-100A/4P)

确定系列型号

63A-250A 中小电流：选择 TGQ1NP 系列

100A-400A 中电流：选择 TGQ2NP 系列

63A-3200A 全电流范围：选择 TGQ3 系列

需要集成保护功能：选择 TGQ1 系列

其他特殊需求

需要消防联动功能：选择带 "W" 后缀的型号

需要发电机启动信号：选择带 "F" 后缀的型号

需要远程监控：选择智能型控制器

常见疑问解答：

Q1：TGQ1NP-100A 是什么意思？

A：TGQ1NP-100A 是邦华电气 TGQ 系列双电源转换开关的型号编码，其中：

TGQ：企业特征代号 (双电源转换开关)

1：设计序号

N：PC 级隔离型

P：一体式设计

100A：额定工作电流为 100 安培

4P：4 极设计 (三相四线制)

Q2：TGQ1NP 是 PC 级还是 CB 级？

A：TGQ1NP 系列是PC 级隔离型双电源转换开关，能够接通和承载短路电流，但不具备分断短路电流的能力，转换速度快，可靠性高，适用于需要快速切换的场景。

Q3：TGQ1NP 和 TGQ2NP 的区别是什么？

A：两者都是 PC 级隔离型双电源转换开关，主要区别在于电流范围和结构设计：

TGQ1NP 系列：电流范围 63A-250A，采用一体式设计，安装便捷

TGQ2NP 系列：电流范围 100A-400A，采用分体式设计，维护更方便

Q4：TGQ1NP-100A/4P 的切换时间是多少？

A：TGQ1NP-100A/4P的切换时间≤100ms，能够满足绝大多数敏感负载的供电需求，有效避免设备停机与数据丢失。

Q5：产品的质保期是多久？

A：邦华电气所有 TGQ 系列双电源转换开关产品均提供2 年免费质保，终身维护服务；对于批量采购客户，可提供更长的质保期与定制化服务。

Q6：TGQ 系列双电源转换开关可以接发电机吗？

A：可以，邦华电气所有系列双电源转换开关都支持市电 - 发电机切换模式，部分型号还具备发电机启动信号输出功能，可自动启动备用发电机。

邦华电气专注于低压电气设备研发与生产十余年，拥有完善的质量管理体系与专业的技术团队。我们的 TGQ 系列双电源转换开关产品已成功应用于全国数千个工程项目，得到了广大客户的一致认可。

无论您是需要标准型号产品还是定制化解决方案，我们都能为您提供专业、高效的服务。如需了解更多TGQ1NP-100A/4P产品信息或获取报价，请联系我们的销售工程师，我们将竭诚为您服务。
