TL303-F 系列电气火灾监控系统 —— 您的配电系统安全哨兵
-
TL303-F 系列电气火灾监控系统核心概述：
邦华电气 TL303-F 系列电气火灾监控系统，是专为低压配电系统电气火灾隐患全维度防控打造的一体化智能解决方案，核心包含监控主机、前端探测器、配套互感器及辅件四大模块。系统可 24 小时不间断精准采集配电回路的剩余电流、温度、故障电弧、电压、电流等关键参数，快速捕捉漏电、过热、过载、电弧故障等火灾隐患，实时完成本地声光报警、数据上传与消防联动，完美适配各类新建项目与存量改造场景，布线便捷、安装灵活，是保障您的项目顺利通过消防验收、守住电气安全底线的核心设备。
TL303-F 系列电气火灾监控系统全型号：
电气火灾监控设备
本类为邦华电气 TL 系列电气火灾监控系统的核心控制中枢，核心产品为TL303-F-Q 电气火灾监控主机与TL-EF 系列电气火灾监控设备，涵盖迷你壁挂式、标准壁挂式、立柜式、琴台式全规格型号，全系列符合 GB 14287.1-2014 国家标准并通过 CCC 强制性认证，采用自主研发的无极性二总线通讯技术，可与前端全系列 TL 探测器完美适配，集成数据采集、声光报警、事件存储、联动控制等核心功能，适配从小型商铺到大型商业综合体、工业厂房全场景配电安全监控需求。
| 型号 | 名称 | 核心特点 |

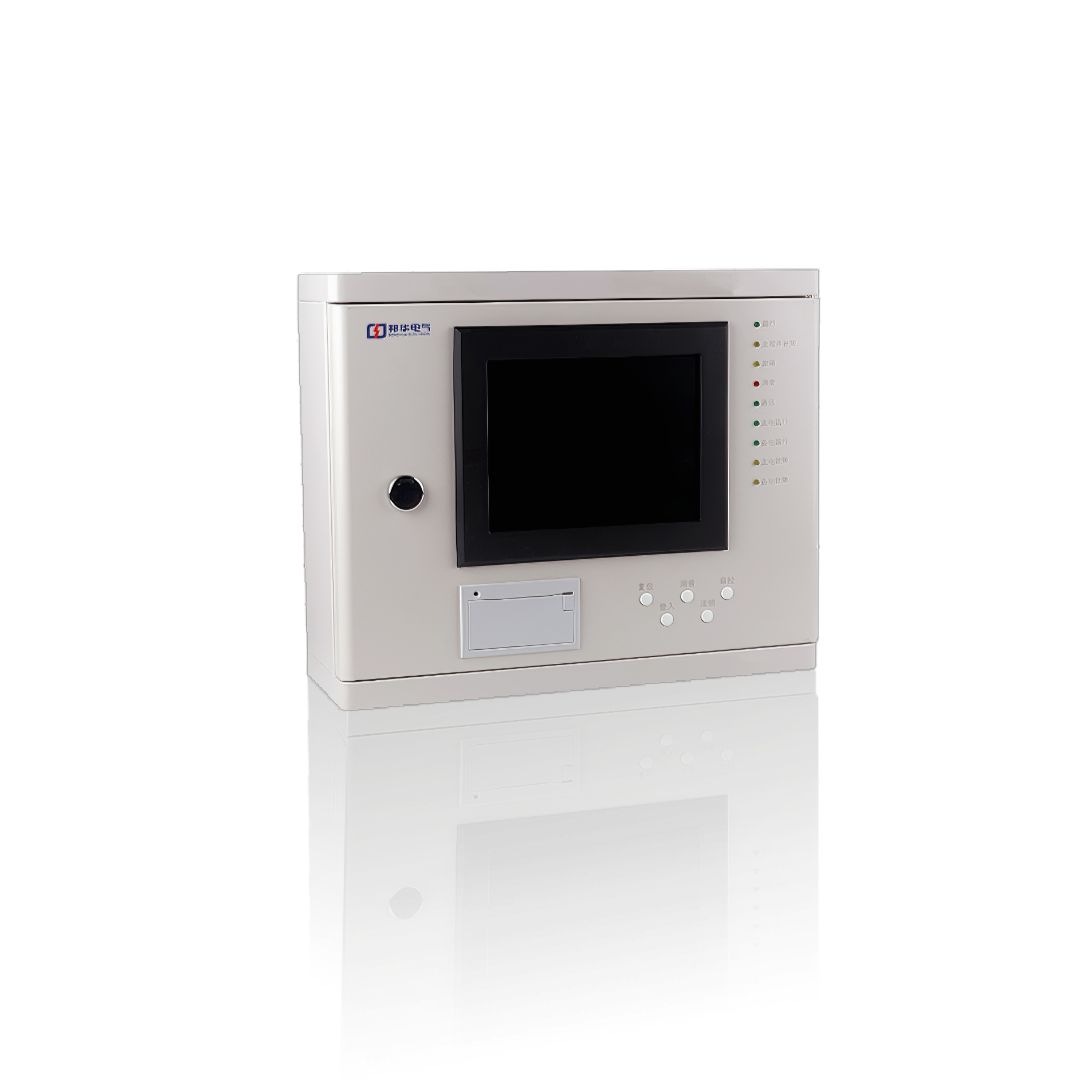

| TL303-F-Q | 电气火灾监控设备 | 与 TL303-F 系列探测器专属适配，7 寸全中文液晶彩屏，4 路无极性二总线回路，最大 1024 点容量，自带热敏打印机，主备电自动切换，工程主流通用款 |
| TL-EF-M | 迷你壁挂式电气火灾监控设备 | 小型项目专用，1 路二总线回路，最大 256 点容量，体积小巧，主备电自动切换，安装便捷 |
| TL-EF-100 | 标准壁挂式电气火灾监控设备 | 通用款，4 路二总线回路，最大 1024 点容量，7 寸触控彩屏，适配绝大多数中小型项目 |
| TL-EF-200 | 立柜式电气火灾监控设备 | 大容量项目专用，最大 32 路二总线回路，最大 8192 点容量，双电源冗余备份，适配大型建筑集中管理 |
| TL-EF-300 | 琴台式电气火灾监控设备 | 高端消防控制室专用，工业级触控大屏，支持多主机联网与智慧消防云平台对接，多系统联动能力强 |
电气火灾监控探测器
本类为邦华电气 TL 系列电气火灾监控系统的前端感知核心，以TL303-F、TL303-F/A 剩余电流式电气火灾监控探测器、TL-XF001 测量热解粒子式电气火灾监控探测器为核心主力，搭配 TL-DH 系列组合式、TL-T 系列测温式、TL-AF 系列故障电弧探测器形成完整产品矩阵，全系列均通过 CCC 强制性认证，符合 GB 14287 系列国家标准，采用无极性二总线通讯，标准 35mm 导轨安装、调试便捷，可实现漏电、过热、故障电弧、绝缘老化等多维度电气火灾隐患的精准监测与提前预警。
| 型号 | 名称 | 核心特点 |

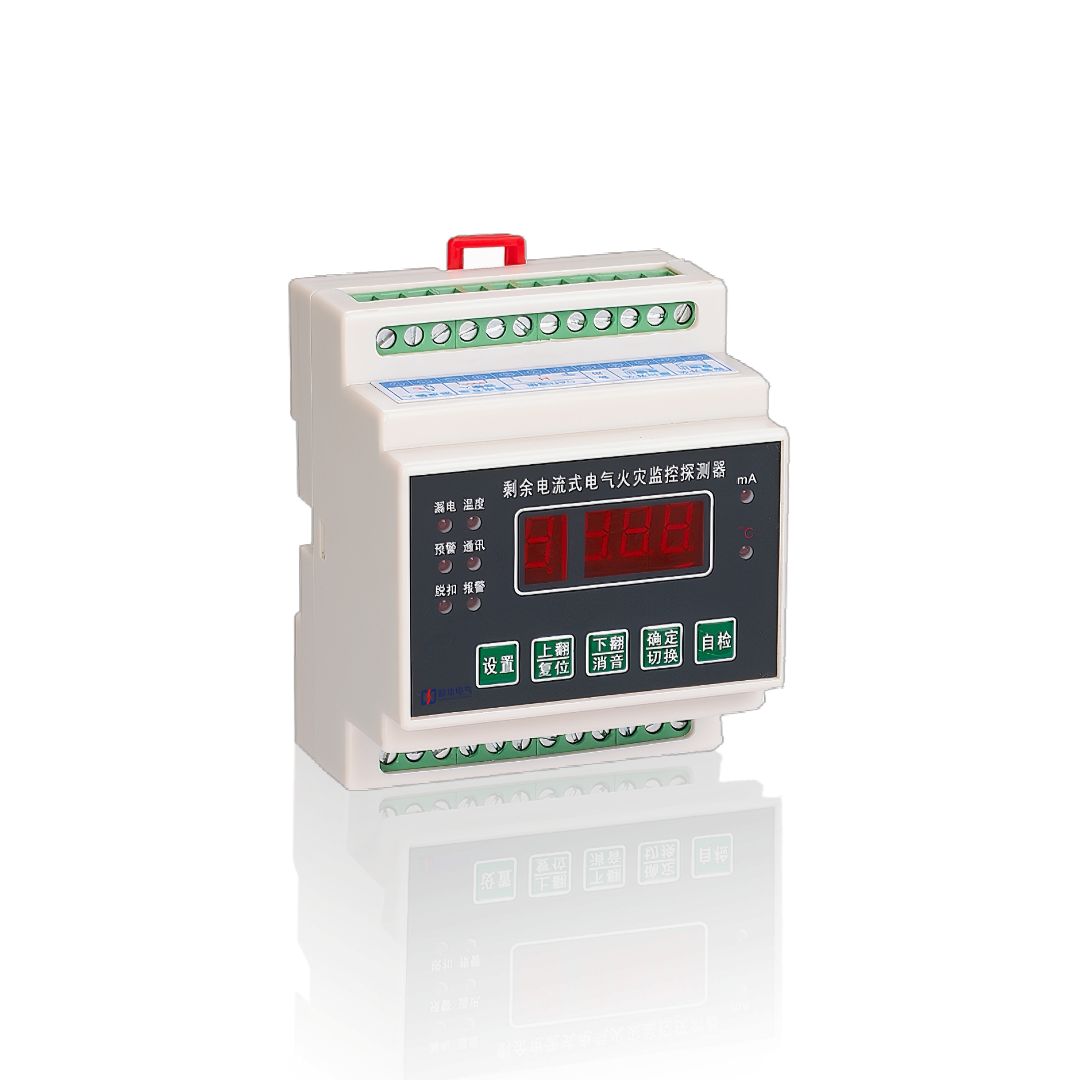

| TL303-F | 剩余电流式电气火灾监控探测器 | 品牌核心基础款，全数字处理技术，剩余电流测量范围 0~1000mA，报警阈值连续可调，无极性二总线通讯，无需现场取电，导轨安装，抗电磁干扰能力强，适配 100A-630A 末端照明、动力配电回路 |
| TL303-F/A | 剩余电流式电气火灾监控探测器 | TL303-F 增强型款，新增多路温度监测通道，支持继电器联动脱扣输出，LCD 液晶实时显示数据，支持本地 / 远程参数设置，兼顾漏电与过热双重隐患防护 |
| TL-XF001 | 测量热解粒子式电气火灾监控探测器 | 极早期预警核心产品，激光粒子检测技术，可精准捕捉电气线路绝缘层热解粒子浓度变化，火灾极早期预警，导轨 / 壁挂双安装方式，适配高低压柜、电缆沟等密闭配电空间 |
| TL-DH-100 | 组合式电气火灾监控探测器 | 适配≤100A 回路，分体式结构，1 路剩余电流 + 4 路温度监测，工程通用型 |
| TL-DH-100C | 组合式电气火灾监控探测器 | 适配≤100A 回路，一体式内置互感器，安装便捷，新建项目首选 |
| TL-DH-250 | 组合式电气火灾监控探测器 | 适配≤250A 回路，分体式结构，高精度监测，适配动力配电箱 |
| TL-DH-400 | 组合式电气火灾监控探测器 | 适配≤400A 回路，分体式结构，抗大电流冲击，适配车间动力柜 |
| TL-DH-630 | 组合式电气火灾监控探测器 | 适配≤630A 回路，分体式结构，宽量程监测，适配配电房进线回路 |
| TL-DH-8R8T | 组合式电气火灾监控探测器 | 增强型多功能款，最大 8 路剩余电流 + 16 路温度监测，适配多回路集中管理 |
剩余电流互感器
本系列为邦华电气全系列探测器配套的核心传感部件，与 TL303-F 系列、TL-DH 系列探测器完美适配，涵盖TL-CT-32 至 TL-CT-2000全规格型号，分为圆形线缆型与矩形铜排型两大品类，提供闭口式、开合式两种结构可选，采用高导磁纳米晶合金铁芯制作，探测精度高、线性度好、抗大电流冲击与电磁干扰能力强，可完美适配 32A 到 2000A 全电流等级配电回路，满足新建与改造项目的不同安装需求。
| 型号 | 主回路额定电流 | 内径尺寸 | 穿线类型 | 结构类型 |
| TL-CT-32 | ≤32A | φ20mm | 线缆 | 闭口圆形 |
| TL-CT-63 | ≤63A | φ30mm | 线缆 | 闭口 / 开合圆形 |
| TL-CT-100 | ≤100A | φ45mm | 线缆 | 闭口 / 开合圆形 |
| TL-CT-250 | ≤250A | φ65mm | 线缆 | 闭口 / 开合圆形 |
| TL-CT-400 | ≤400A | φ80mm | 线缆 | 闭口 / 开合圆形 |

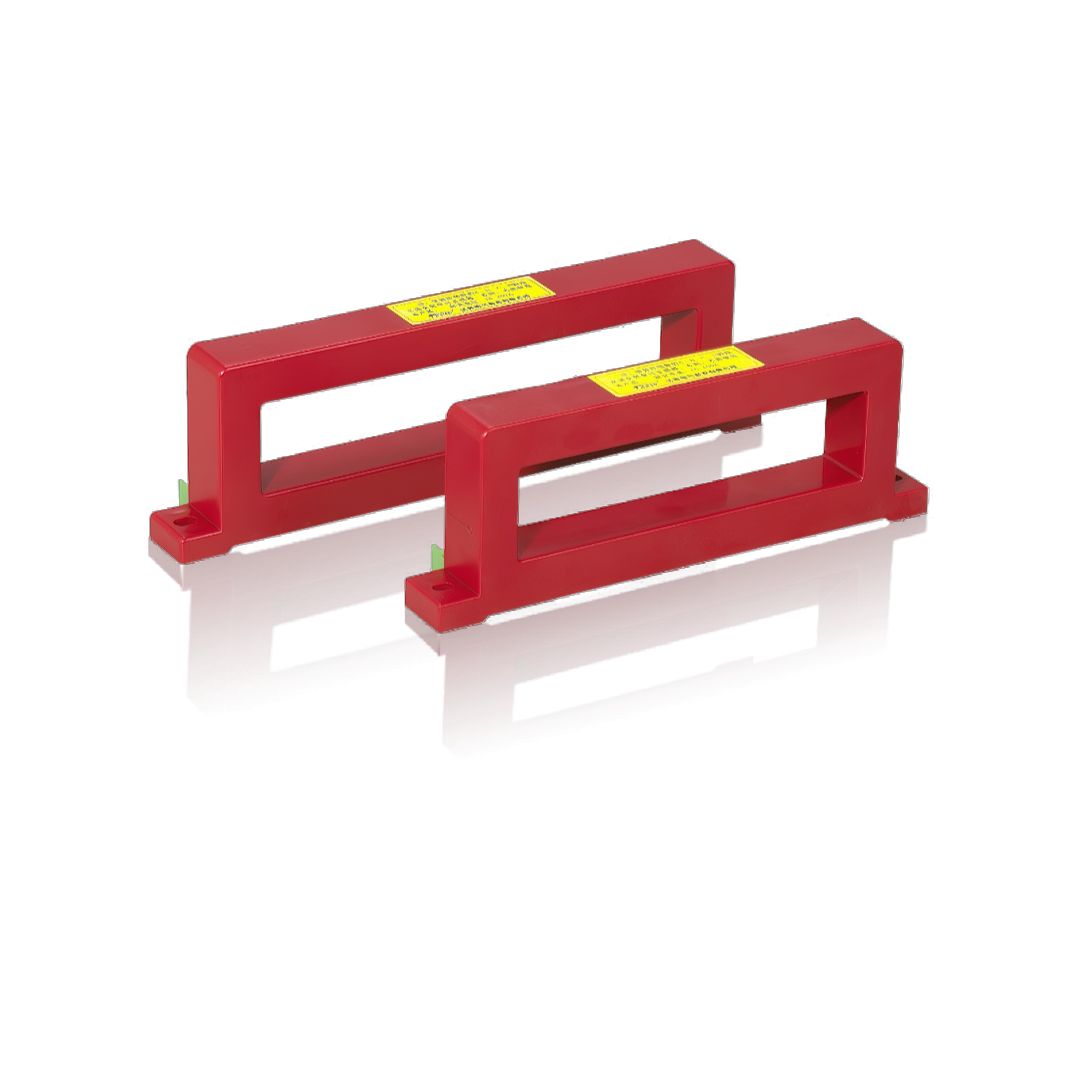

| TL-CT-630 | ≤630A | 105×50mm | 铜排 | 闭口 / 开合矩形 |
| TL-CT-1000 | ≤1000A | 145×50mm | 铜排 | 闭口 / 开合矩形 |
| TL-CT-2000 | ≤2000A | 205×80mm | 铜排 | 闭口 / 开合矩形 |
配套设备
本系列为邦华电气 TL 系列电气火灾监控系统的配套支撑产品，涵盖TL-TS100 贴片式温度传感器、TL-TS200 磁吸式温度传感器、TL-GL-1 总线短路隔离器、TL-COM 系列通讯转换模块、TL-PWR 系列系统电源模块、TL-ZJ-1 总线中继器、TL-SPK 火灾声光报警器等核心产品，可与全系列探测器、监控主机配套使用，实现温度采集、故障隔离、协议转换、稳定供电、信号中继、现场报警等功能，全方位保障系统在各类复杂配电环境下稳定、可靠运行，支持对接邦华电气智慧消防平台。
| 型号 | 名称 | 主要用途 |
| TL-TS100 | 贴片式温度传感器 | 贴装于线缆接头、端子排、母线排，采集温度数据，与 TL303-F/A、测温式 / 组合式探测器配套使用 |
| TL-TS200 | 磁吸式温度传感器 | 吸附于变压器、电机、开关柜外壳，免打孔免断电安装，采集设备表面温度 |
| TL-GL-1 | 总线短路隔离器 | 隔离二总线故障回路，防止故障扩散，保障系统整体稳定运行 |
| TL-COM-RS485 | RS485 通讯转换模块 | 实现二总线与 RS485 协议转换，支持第三方设备对接 |
| TL-COM-TCP | TCP/IP 通讯转换模块 | 实现二总线与 TCP/IP 协议转换，支持远程联网与智慧消防平台对接 |
| TL-PWR-10A | 10A 系统电源模块 | 为监控设备、探测器提供稳定 DC24V 电源，具备过流、过压、短路保护功能 |
| TL-PWR-20A | 20A 系统电源模块 | 大容量冗余电源，适配大型系统多设备集中供电 |
| TL-ZJ-1 | 总线中继器 | 延长二总线通讯距离，增强总线信号强度，适配超大型项目 |
| TL-SPK | 火灾声光报警器 | 与监控主机联动，现场发出高分贝声光报警信号，提醒现场人员 |
合规性与品质保障：
国标合规，验收无忧：全系列产品严格遵循 GB 14287-2014《电气火灾监控系统》全系列国家标准，完全满足 GB 50116-2013《火灾自动报警系统设计规范》要求，参数可溯源，适配全国各类建筑消防验收标准，无合规风险。
权威认证，资质齐全：全系列产品均通过国家 3C 强制性认证，可提供完整的认证证书、型式检验报告、产品合格证，您可随时核验，保障项目顺利通过消防审查。
工业级品质，稳定可靠：产品采用工业级元器件，经严苛高低温、抗电磁干扰、老化测试，平均无故障工作时间≥100000 小时，适应各类复杂工业与民用场景工况，长期运行稳定。
完善售后，质保无忧：邦华电气提供2 年免费质保服务，质保期内免费维修、更换非人为损坏的配件，同时提供终身技术支持与维保服务，大幅降低您的后期运维成本。
选型与安装实用指南：
选型指引：
-项目核心管控与集中组网，您可根据项目规模选用 TL303-F/TL303-F-Q/TL303-F/A 系列监控主机
-末端配电回路需同时监测漏电与温度，您可选用 TL-DH 系列组合式电气火灾监控探测器
-仅需监测回路剩余电流，您可选用 TL-XF001 剩余电流式电气火灾监控探测器
-仅需监测配电柜、铜排、电缆接头温度，您可选用 TL-DH-100C 测温式电气火灾监控探测器
-照明、动力回路需监测故障电弧隐患，您可选用 TL-EF 系列故障电弧探测器
-配电室多回路集中监测，您可选用 TL-DH-8R8T 多通道组合式探测器，降低成本与施工量
-存量改造项目无法断电，您可选用 TL-CT 系列开口式剩余电流互感器，免断电安装
安装注意事项：
-监控主机应安装在消防控制室 / 值班室，预留充足检修空间，做好接地防护
-探测器应安装在低压配电柜 / 配电箱内，远离强电磁干扰源，通讯线与强电回路分开敷设，严禁同管布线
-配套剩余电流互感器安装时，相线与中性线需同时穿过，PE 线严禁穿过互感器
-温度传感器感温元件需与被测点位紧密贴合、固定牢固，确保测温精准
-系统布线需采用阻燃耐火线缆，二总线通讯采用屏蔽双绞线，降低信号干扰
-设备安装完成后，需进行全回路功能测试，确保报警、联动功能正常，满足验收要求
常见疑问解答：
问：TL303-F 系列电气火灾监控系统包含哪些核心型号？
答：邦华电气 TL303-F 系列电气火灾监控系统核心产品包含三大类：一是 TL303-F/TL303-F-Q/TL303-F/A 系列监控主机；二是 TL-DH 系列组合式 / 测温式探测器、TL-XF001 剩余电流式探测器、TL-EF 系列故障电弧探测器；三是 TL-CT 全系列剩余电流互感器及配套辅件，全系列覆盖不同监测需求，可灵活适配各类项目。
问：TL303-F 系统可以同时监测剩余电流、温度和故障电弧吗？适配什么主机？
答：完全可以。TL303-F 系列系统支持多类型探测器混合接入，可同时实现剩余电流、温度、故障电弧、回路电流电压的全维度监测，所有探测器均完美适配 TL303-F/TL303-F-Q/TL303-F/A 全系列监控主机，可根据您的项目需求灵活配置，实现一站式集中管控。
问：你们的 TL303-F 系列电气火灾监控设备有 3C 认证吗？能过消防验收吗？
答：全系列产品均通过国家 3C 强制性认证，严格遵循 GB 14287-2014、GB 50116-2013 国家标准，参数可溯源，已服务全国上千个项目，完全满足全国各地消防验收要求，您可放心采购，我们可提供全套验收所需资质文件。
问：存量改造项目无法断电，能适配 TL303-F 系列系统吗？
答：完全可以。存量改造项目可选用我司 TL-CT 系列开口式剩余电流互感器，搭配导轨式探测器，无需拆解母线、无需断电即可完成安装；同时系统采用二总线供电通讯一体化设计，无需大规模重新布线，不影响现场正常用电，完美适配存量改造场景。
问：TL303-F 系列探测器的报警阈值可以调整吗？符合国标要求吗？
答：可以调整，且完全符合国标要求。产品剩余电流报警阈值可在 50mA-1000mA 范围内连续可调，温度报警阈值可在 45℃-140℃范围内连续可调，故障电弧报警响应时间符合国标要求，可根据您的项目回路工况精准设置，兼顾预警灵敏度与抗干扰性。
问：TL303-F 系列产品的质保期是多久？有技术支持吗？
答：TL303-F 全系列产品提供2 年免费质保服务，质保期内非人为损坏的设备与配件，我们提供免费维修、更换服务。同时我们提供 7×24 小时技术支持，售前免费选型指导，售中免费安装调试指导，批量采购可安排工程师上门服务，售后终身提供技术支持与维保服务。
