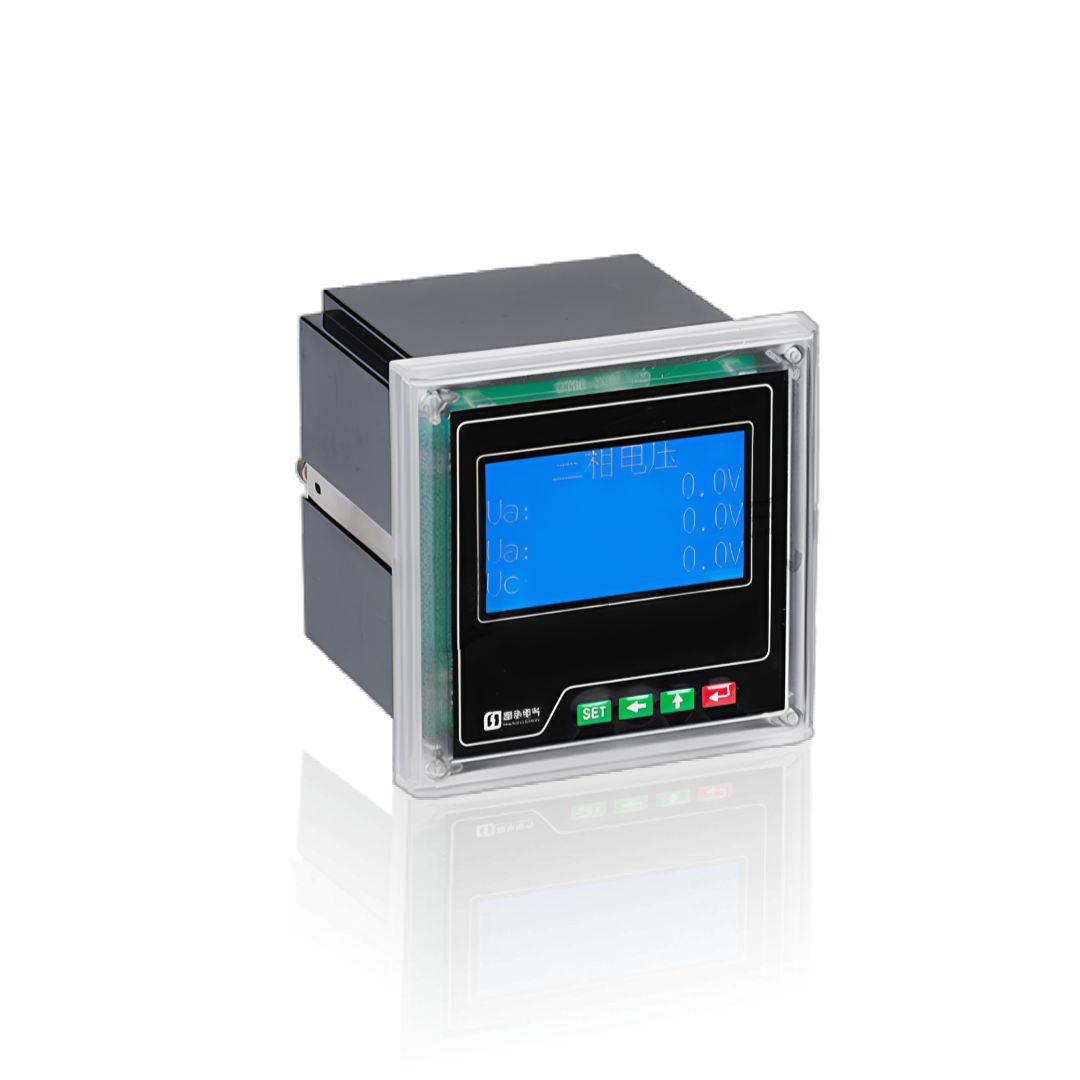

BM194E-2S4三相多功能电力仪表—— 您的能源管理智能助手

BM194E-2S4三相多功能电力仪表概述：

邦华电气 BM194E 系列多功能电力仪表是专为 0.4kV 低压配电系统设计的新一代智能监测设备，能够全面测量三相电网中的所有常用电力参数，包括电压、电流、有功功率、无功功率、视在功率、功率因数、频率、四象限电能等，并具备完善的需量统计和电能脉冲输出功能。

本系列产品严格按照国家标准 GB/T 17215-2021 生产，通过 ISO9001 质量体系认证，采用工业级元器件和先进的数字信号处理技术，具有测量精度高、稳定性好、抗干扰能力强、使用寿命长等优点。产品提供多种外形尺寸可选，完美适配不同规格的配电柜安装需求，是构建智能配电系统和能源管理系统的理想选择。

BM194E-2S4三相多功能电力仪表相关系列产品型号一览：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号6L2-A/V、42L6-A/V、85L1-A/V、99T1-A/V，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表以BM194 系列为核心，完整覆盖用户指定的BM194I-2X1、BM194U-2X1、BM194I-9X1、BM194U-9X1，同时补充BM194I-1X1、BM194U-1X1、BM194I-3X1、BM194U-3X1及对应的三相型号。采用高亮 LED 数字显示，读数清晰准确，覆盖全系列标准盘面尺寸，功能简捷可靠。

多功能电力仪表

邦华电气多功能电力仪表以BM194E 系列为核心，完整覆盖用户指定的BM194E-2S4、BM194E-3S4、BM194E-9S4，同时补充液晶显示型BM194E-2S4Y、BM194E-3S4Y、BM194E-9S4Y和增强型BM194E-9S4Z。提供从基础到高级的全电量测量功能，支持谐波分析、需量计算和数据记录，广泛应用于各类电力监控系统。

多功能电能表

邦华电气多功能电能表完整覆盖用户指定的DTSD194、DSSD194，同时补充传统感应式DT862、DS862，单相DDS194和预付费型DTSY194、DDSY194。支持单相、三相四线和三相三线制测量，具备高精度电能计量功能，部分电子式型号带有全电量监测能力，支持多费率分时计费和远程通讯。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，完整覆盖用户指定的DTSD194-DL、DSSD194-DL，同时补充单相DDSU194-DL、三相基础型DTSU194-DL和多功能型BM194E-DL。提供从基础电能计量到高级多功能测量的完整解决方案，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。

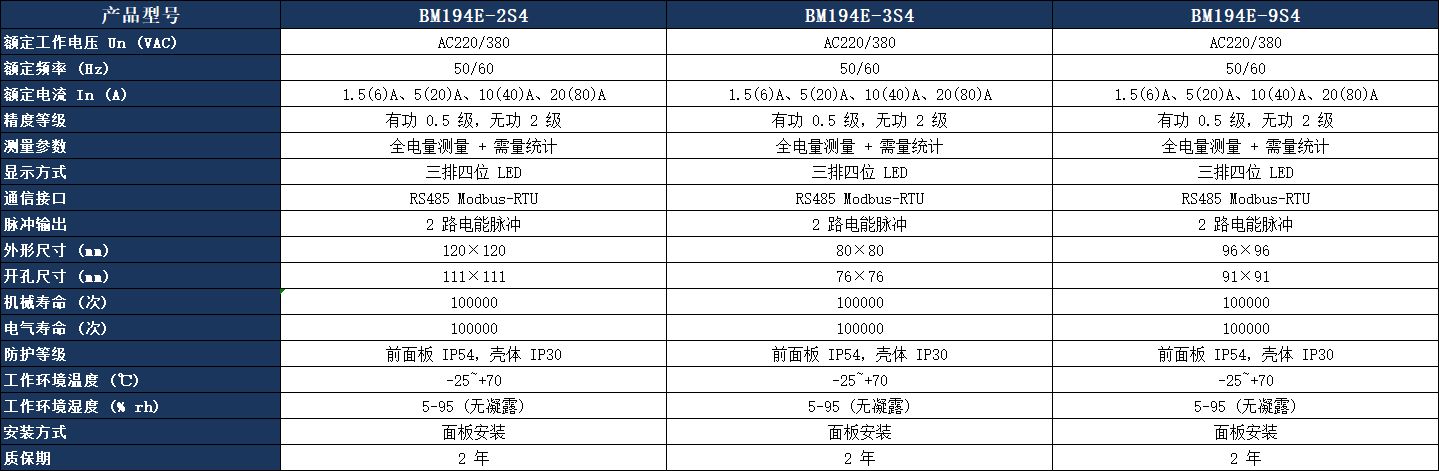

核心技术参数：

核心功能与优势：

高精度测量：有功 0.5 级、无功 2 级计量精度，确保您的能耗数据准确可靠，为能源管理提供坚实的数据基础

全面参数监测：同时测量电压、电流、功率、功率因数、频率、四象限电能等 20 + 项电力参数，一台仪表替代多台传统仪表

智能需量统计：实时记录最大需量，帮助您合理规划用电负荷，避免电费罚款

标准通信接口：支持 RS485 Modbus-RTU 通信规约，通信距离最远可达 1200 米，轻松接入您的 SCADA 系统和能源管理平台

灵活扩展能力：提供 2 路电能脉冲输出，可用于电能校验和远程脉冲采集

多种尺寸可选：120×120mm、96×96mm、80×80mm 三种标准面板尺寸，完美适配绝大多数配电柜的安装需求

工业级设计：采用宽温设计 (-25℃~+70℃)，适应各种恶劣工业环境，平均无故障工作时间≥10 万小时

便捷安装维护：嵌入式安装设计，无需特殊工具，接线简单，维护方便

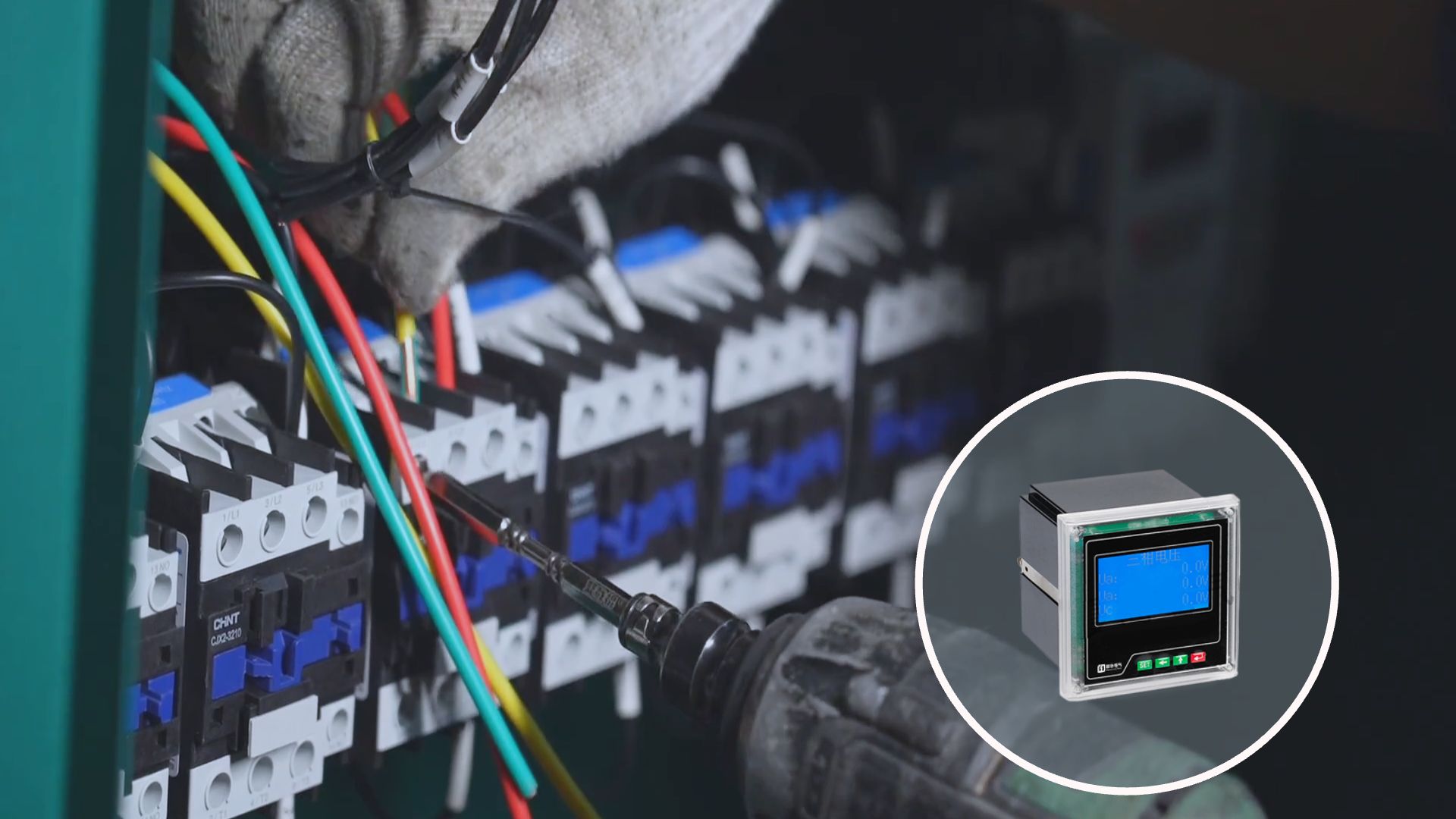

应用场景：

BM194E 系列电力仪表广泛应用于各个行业的电力监测与能源管理：

工业厂房配电系统

商业建筑能源管理

写字楼智能监控

医院、学校等公共设施

数据中心电力监测

新能源发电站

充电桩计量

小区电力监控

-市政工程照明系统

-交通运输枢纽

选型指南：

如何为您的项目选择合适的电力仪表？

确定测量需求：只需要测量电流 / 电压？还是需要全面的电力参数和电能计量？如果需要全电量测量，请选择 BM194E 系列多功能电力仪表

确定安装尺寸：根据您的配电柜开孔尺寸选择合适的型号：120×120mm (BM194E-2S4)、96×96mm (BM194E-9S4)、80×80mm (BM194E-3S4)

确定额定电流：根据被测回路的电流大小选择合适的额定电流规格，常用规格有 1.5 (6) A、5 (20) A、10 (40) A、20 (80) A

确定通信需求：如果需要接入监控系统，请选择带 RS485 通信接口的型号，所有 BM194E 系列仪表均标配 RS485 通信

确定安装方式：面板安装选择 BM194E 系列，导轨安装选择 DTSD194-DL/DSSD194-DL 系列

如有特殊要求，请联系我们的技术工程师，我们将为您提供定制化解决方案

公司实力与服务保障：

邦华电气拥有 10 年电力仪表生产经验，拥有现代化的生产车间和专业的研发团队。我们所有产品均通过严格的质量检测，确保每一台出厂的产品都符合国家标准。

我们为您提供：

7 天无理由退换货

2 年免费质保

终身技术支持

48 小时内快速发货

免费提供选型指导和安装调试服务

可根据客户需求提供定制化产品

常见疑问解答 ：

Q：BM194E-2S4 多功能表的开孔尺寸是多少？

A：BM194E-2S4 的外形尺寸为 120×120mm，开孔尺寸为 111×111mm，是目前配电柜中应用最广泛的标准尺寸之一。

Q：BM194E-2S4 参数表中的额定电流是什么意思？

A：额定电流是指仪表能够长期稳定工作的最大电流值。括号内的数字是仪表的过载能力，例如 1.5 (6) A 表示仪表的额定电流为 1.5A，最大可承受 6A 的电流。

Q：哪里可以下载 BM194E-2S4 说明书？

A：您可以在邦华电气官网下载完整的 BM194E-2S4 说明书，也可以联系我们的客服人员，我们将为您发送电子版说明书和接线图。

Q：BM194E-2S4 可以直接接大电流吗？

A：不可以。当被测电流大于 5A 时，必须通过电流互感器将大电流转换为 1A 或 5A 的标准信号后再接入仪表。电流互感器的二次侧严禁开路，否则会产生高压，危及人身和设备安全。

Q：如何将 BM194E-2S4 接入我的监控系统？

A：BM194E-2S4 标配 RS485 Modbus-RTU 通信接口，您只需要使用屏蔽双绞线将仪表的 A、B 端子分别连接到监控系统的 A、B 端子，屏蔽层单端接地即可。通信距离最远可达 1200 米。

Q：多功能电力仪表和普通电能表有什么区别？

A：普通电能表只能计量电能，而多功能电力仪表不仅可以计量电能，还可以测量电压、电流、功率、功率因数、频率等多种电力参数，并具备通信功能，能够实现远程数据采集和监控。

Q：你们的电力仪表符合哪些国家标准？

A：我们的电力仪表严格按照国家标准 GB/T 17215-2021《交流电测量设备 特殊要求》生产，并通过了 ISO9001 质量体系认证。

Q：电力仪表的使用寿命是多久？

A：我们的电力仪表采用工业级元器件和先进的生产工艺，平均无故障工作时间≥10 万小时，正常使用情况下使用寿命可达 10 年以上。

Q：你们提供安装指导吗？

A：是的，我们为所有客户提供免费的技术支持和安装指导。如果您在安装或使用过程中遇到任何问题，可以随时联系我们的技术工程师。

Q：如果产品出现质量问题怎么办？

A：我们承诺所有产品提供 2 年免费质保，质保期内如出现非人为损坏的质量问题，我们将免费为您维修或更换。

无论您是进行新建项目的配电设计，还是对现有系统进行升级改造，邦华电气都能为您提供高品质、高性价比的电力仪表产品和专业的解决方案。我们拥有丰富的行业经验和完善的服务体系，致力于成为您值得信赖的电力设备合作伙伴。

立即联系我们获取详细的 BM194E-2S4 参数表、说明书和最新报价，让我们一起为您的电力系统安全高效运行保驾护航！
