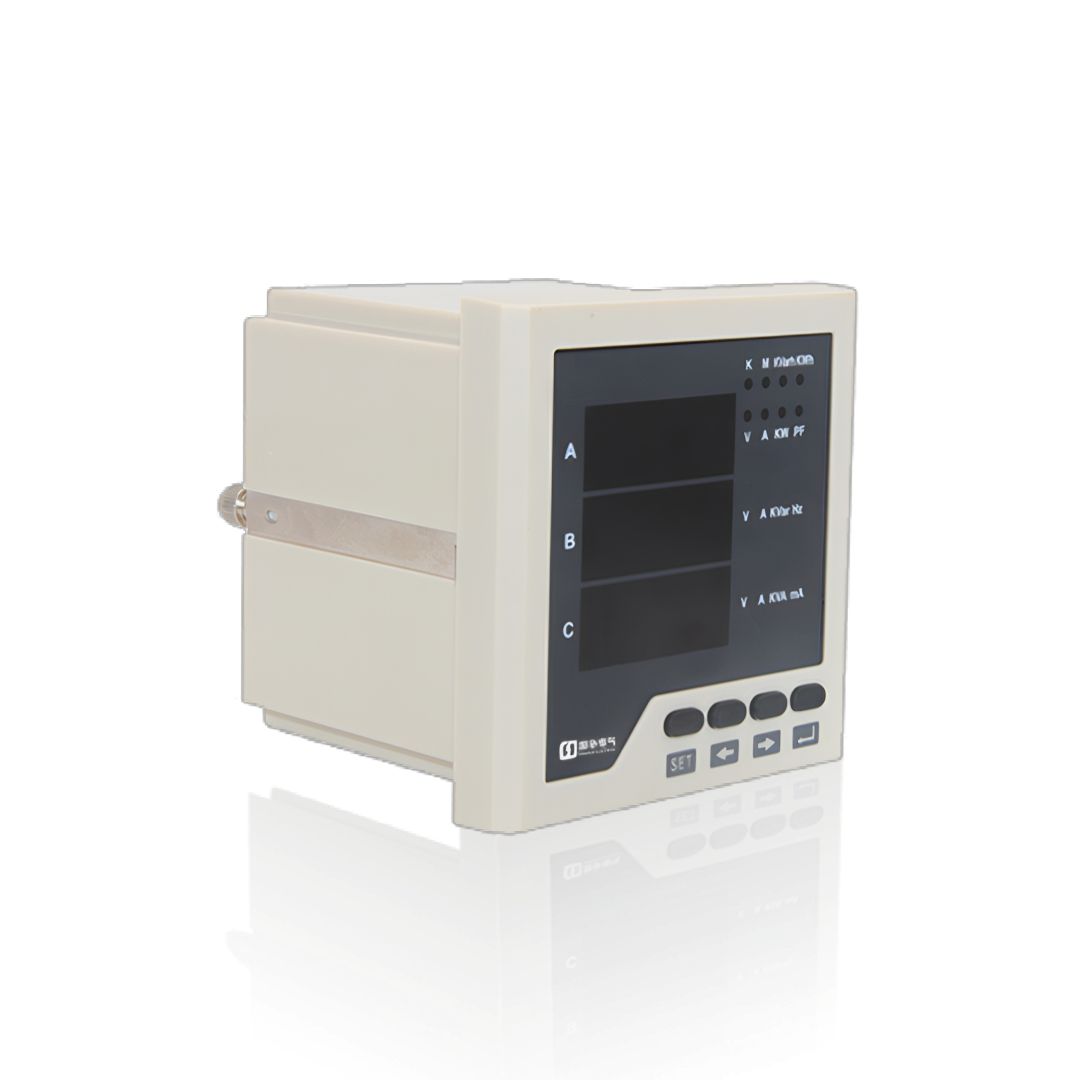

WK194E-2S4 多功能表 —— 一机集成全电量测量
WK194E-2S4 多功能表概述：
您在寻找一款高性价比的三相多功能电力仪表吗？邦华电气 WK194E-2S4 是您的理想选择。我们专注于电力计量与监控领域十余年，为您提供从基础电量测量到高级电能管理的全系列解决方案。WK194E-2S4 多功能表集电流表、电压表、功率表、电能表于一体，可同时测量三相电压、电流、有功功率、无功功率、功率因数、频率、四象限电能等 30 多种电力参数，完全替代传统的多个模拟仪表，节省安装空间和成本。无论您是用于工业配电、商业建筑还是电力系统，WK194E-2S4 都能满足您的精准计量和远程监控需求。
WK194E-2S4 多功能表相关系列产品：
指针式模拟仪表
邦华电气指针式模拟仪表完整覆盖用户指定的6L2-A/V、42L6-A/V两大主流系列，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 72×72mm 和 120×120mm 两种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。
| 型号 | 类型 | 安装方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流电流表 | 盘面安装 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流电压表 | 盘面安装 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流电流表 | 盘面安装 | 120×120mm | 0-5A-2000A/5A |
| 42L6-V | 交流电压表 | 盘面安装 | 120×120mm | 0-250V/450V/500V |
基础数显仪表
邦华电气基础数显仪表以WK194 系列为核心，完整覆盖用户指定的WK194I-2X1、WK194U-2X1、WK194I-9X1、WK194U-9X1，同时补充WK194I-1X1、WK194U-1X1、WK194I-3X1、WK194U-3X1及对应的三相型号。采用高亮 LED 数字显示，读数清晰准确，覆盖全系列标准盘面尺寸，功能简捷可靠。
| 型号 | 类型 | 安装方式 | 尺寸 | 测量功能 |
| WK194I-1X1、WK194U-1X1 | 单相电压 / 电流表 | 盘面安装 | 48×48mm | 单相电压或电流 |
| WK194I-2X1、WK194U-2X1 | 单相电压 / 电流表 | 盘面安装 | 48×96mm | 单相电压或电流 |
| WK194I-3X1、WK194U-3X1 | 单相电压 / 电流表 | 盘面安装 | 72×72mm | 单相电压或电流 |
| WK194I-9X1、WK194U-9X1 | 单相电压 / 电流表 | 盘面安装 | 96×96mm | 单相电压或电流 |
| WK194I3-2X1、WK194U3-2X1 | 三相电压 / 电流表 | 盘面安装 | 48×96mm | 三相电压或电流 |
| WK194I3-3X1、WK194U3-3X1 | 三相电压 / 电流表 | 盘面安装 | 72×72mm | 三相电压或电流 |
| WK194I3-9X1、WK194U3-9X1 | 三相电压 / 电流表 | 盘面安装 | 96×96mm | 三相电压或电流 |
| WK194P-3X1 | 功率表 | 盘面安装 | 72×72mm | 有功 / 无功功率 |
| WK194F-3X1 | 频率表 | 盘面安装 | 72×72mm | 电网频率 |
多功能电力仪表
邦华电气多功能电力仪表以WK194E 系列为核心，完整覆盖用户指定的WK194E-2S4、WK194E-3S4、WK194E-9S4，同时补充液晶显示型WK194E-2S4Y、WK194E-3S4Y、WK194E-9S4Y和增强型WK194E-9S4Z。提供从基础到高级的全电量测量功能，支持谐波分析、需量计算和数据记录，广泛应用于各类电力监控系统。
| 型号 | 安装方式 | 精度等级 | 谐波分析 | 主要功能 |
| WK194E-2S4 | 盘面安装 | 0.5 级 | 15 次 | 基础全电量测量、电能累计、THD |
| WK194E-3S4 | 盘面安装 | 0.5 级 | 15 次 | 全电量测量、需量统计、报警输出 |
| WK194E-9S4 | 盘面安装 | 0.5 级 | 31 次 | 全电量测量、扩展 I/O、SOE 事件记录 |
| WK194E-2S4Y | 盘面安装 | 0.5 级 | 15 次 | 全电量测量、液晶显示、电能累计 |
| WK194E-3S4Y | 盘面安装 | 0.5 级 | 15 次 | 全电量测量、液晶显示、数据记录 |
| WK194E-9S4Y | 盘面安装 | 0.5 级 | 31 次 | 全电量测量、液晶显示、多费率计费 |
| WK194E-9S4Z | 盘面安装 | 0.2S 级 | 63 次 | 高级电能质量分析、波形捕捉 |
多功能电能表
邦华电气多功能电能表完整覆盖用户指定的DTSD862、DSSD862，同时补充传统感应式DT862、DS862，单相DDS862和预付费型DTSY862、DDSY862。支持单相、三相四线和三相三线制测量，具备高精度电能计量功能，部分电子式型号带有全电量监测能力，支持多费率分时计费和远程通讯。
| 型号 | 安装方式 | 电流规格 | 精度等级 | 主要功能 |
| DT862 | 盘面安装 | 直连 1.5 (6) A 至 30 (100) A | 2 级 | 三相四线感应式有功电能计量 |
| DS862 | 盘面安装 | 直连 1.5 (6) A 至 30 (100) A | 2 级 | 三相三线感应式有功电能计量 |
| DDS862 | 盘面安装 | 直连 10 (60) A | 1 级 | 单相有功电能计量、脉冲输出 |
| DTSD862 | 盘面 / 导轨安装 | 直连 10 (80) A/CT 1.5 (6) A | 0.5S 级 | 三相四线全电量测量、有功 / 无功电能计量 |
| DSSD862 | 盘面 / 导轨安装 | 直连 10 (80) A/CT 1.5 (6) A | 0.5S 级 | 三相三线全电量测量、有功 / 无功电能计量 |
| DTSY862 | 盘面安装 | 直连 10 (80) A/CT 1.5 (6) A | 1 级 | 三相预付费电能计量、远程控制通断、欠费跳闸 |
| DDSY862 | 盘面安装 | 直连 10 (60) A | 1 级 | 单相预付费电能计量、远程控制通断 |
导轨式电能表
邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，完整覆盖用户指定的DTSD862-DL、DSSD862-DL，同时补充单相DDSU862-DL、三相基础型DTSU862-DL和多功能型WK194E-DL。提供从基础电能计量到高级多功能测量的完整解决方案，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。
| 型号 | 相数 | 电流规格 | 精度等级 | 主要功能 |
| DDSU862-DL | 单相 | 直连 10 (60) A | 1 级 | 单相有功电能计量、脉冲输出 |
| DTSU862-DL | 三相 | 直连 10 (80) A | 1 级 | 三相有功电能计量、脉冲输出 |
| DTSD862-DL | 三相 | 直连 10 (80) A/CT 1.5 (6) A | 0.5S 级 | 三相四线全电量测量、多费率、四象限电能 |
| DSSD862-DL | 三相 | 直连 10 (80) A/CT 1.5 (6) A | 0.5S 级 | 三相三线全电量测量、多费率、四象限电能 |
| WK194E-DL | 三相 | 直连 10 (80) A/CT 1.5 (6) A | 0.5 级 | 导轨式全电量测量、谐波分析、数据记录 |
| DDSU862-DLM | 单相 | 直连 10 (80) A | 1 级 | 单相全电量测量、多费率、远程抄表 |
WK194E-2S4 核心特点：
同时测量 30 + 种电力参数，包括三相电压、电流、功率、功率因数、频率、四象限电能
0.5 级高精度计量，满足工业级测量要求
三排四位 LED 数码管显示，清晰直观
标准 RS485 通信接口，支持 Modbus-RTU 协议
2 路电能脉冲输出，方便远程抄表和校验
可编程设置参数，现场调试灵活
35mm 标准导轨安装或面板安装，接线简单

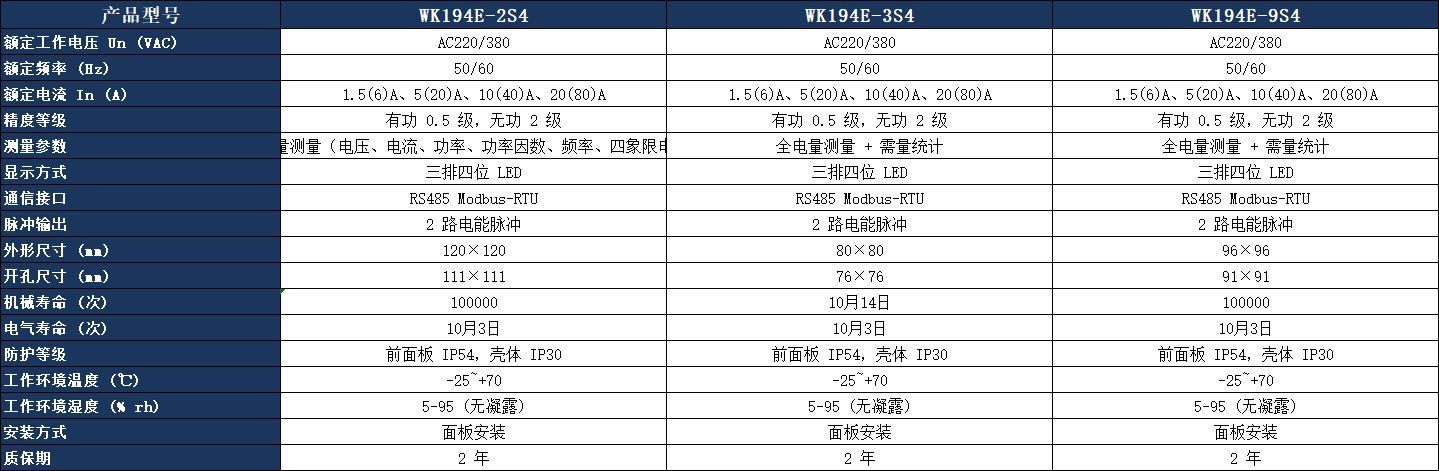

多功能电力仪表参数对比表：
WK194E-2S4 选型指南：
根据安装空间选择型号
120×120mm 面板安装：选择 WK194E-2S4
96×96mm 面板安装：选择 WK194E-9S4
80×80mm 面板安装：选择 WK194E-3S4
配电箱内安装：选择 DTSD862-DL 导轨式电能表
根据电流规格选择
直接接入：5 (20) A、10 (40) A、20 (80) A
经互感器接入：1.5 (6) A（适用于大电流场合）
根据功能需求选择
只需基本全电量测量：选择 WK194E-2S4
需要需量统计功能：选择 WK194E-3S4 或 WK194E-9S4
需要谐波分析功能：选择 DTSD862 系列多功能电能表
WK194E-2S4 应用场景：
工业企业：工厂车间、生产线、配电室、控制柜
商业建筑：写字楼、商场、酒店、医院、学校
电力系统：发电厂、变电站、配电网、箱式变电站
基础设施：机场、火车站、地铁站、数据中心、通信基站
住宅小区：居民楼、物业配电室、公共照明系统
常见疑问解答：
Q：WK194E-2S4 参数表在哪里可以下载？
A：您可以在本页面下载完整的 WK194E-2S4 参数表和说明书 PDF 版本，也可以直接联系我们的销售工程师，我们会将电子版资料发送给您。WK194E-2S4 的核心参数为：额定电压 AC220/380V，额定电流 1.5 (6) A~20 (80) A，精度等级有功 0.5 级，通信接口 RS485 Modbus-RTU。
Q：WK194E-2S4 接线方法是什么？
A：WK194E-2S4 支持三相三线和三相四线两种接线方式。电压输入直接接电网电压，电流输入经电流互感器接入。具体接线方法请参考 WK194E-2S4 说明书中的接线图，我们也可以提供免费的接线指导服务。
Q：WK194E-2S4 的通信协议是什么？
A：WK194E-2S4 采用标准的 RS485 通信接口，支持 Modbus-RTU 协议，可直接接入 PLC、SCADA、电力监控系统等各类工业控制系统。通信波特率可设置为 2400~19200bps，出厂默认为 9600bps。
Q：WK194E-2S4 的价格是多少？
A：WK194E-2S4 的价格根据采购数量和配置不同有所差异，批量采购价格更优惠。您可以直接联系我们的销售工程师获取最新的 WK194E-2S4 报价，我们承诺提供行业内最具竞争力的价格和最优质的服务。
