THFL2 电气火灾监控系统 —— 以合规护航验收

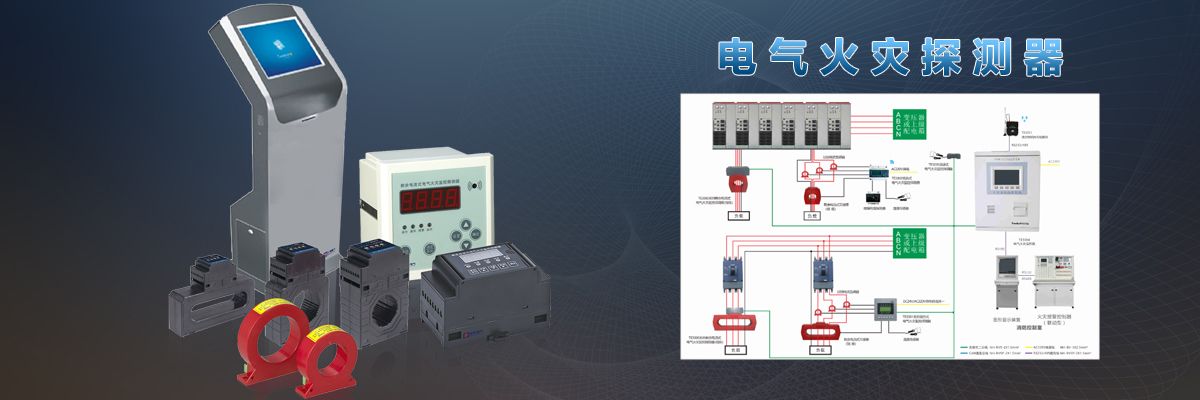

THFL2 电气火灾监控系统核心概述：
邦华电气 THFL2 电气火灾监控系统，是专为低压配电系统电气火灾隐患防控打造的全链路智能管控方案，核心以 THFL2 监控主机为中枢，搭配多类型前端探测器、互感器及配套辅材，可 24 小时不间断精准采集配电回路的剩余电流、温度、故障电弧、电压电流等关键参数，完成本地数据处理、智能声光预警、报警数据上传与消防联动，布线便捷、安装灵活，可自由扩展监测回路，是实现电气火灾早期隐患识别、保障您的项目顺利通过消防验收的核心合规设备。
THFL2 电气火灾监控系统全型号规格：
电气火灾监控设备
本类为邦华电气电气火灾监控系统的核心控制中枢，核心产品为TH-EF 系列电气火灾监控设备，涵盖 TH-EF-M 迷你壁挂式、TH-EF-B 标准壁挂式、TH-EF-L 立柜式、TH-EF-Q 琴台式全规格型号，全系列严格符合 GB 14287.1-2014 国家标准，采用无极性二总线通讯技术，可与前端THFL2、THFL1-F-100A、THFL1-F-160A、THFL1-F-250A、THFL1-F-400A、THFL1-F-630A全系列剩余电流式电气火灾监控探测器完美适配，集成实时数据采集、分级声光报警、事件存储、远程联网、联动控制、智慧消防平台对接等核心功能，单台设备最大可扩展至 32 回路、8192 个地址点位，主备电无缝切换设计保障断电后系统稳定运行，可完美适配从小型商铺、民用住宅到大型商业综合体、工业厂房等不同规模的配电安全监控场景。
| 型号 | 名称 | 核心特点 |
| TH-EF-M | 迷你壁挂式电气火灾监控设备 | 小型项目专用，1 路二总线回路，最大 256 点容量，体积小巧，主备电自动切换，安装便捷 |
| TH-EF-B | 标准壁挂式电气火灾监控设备 | 工程主流通用款，4 路二总线回路，最大 1024 点容量，7 寸触控彩屏，自带热敏打印机，适配绝大多数中小型项目 |

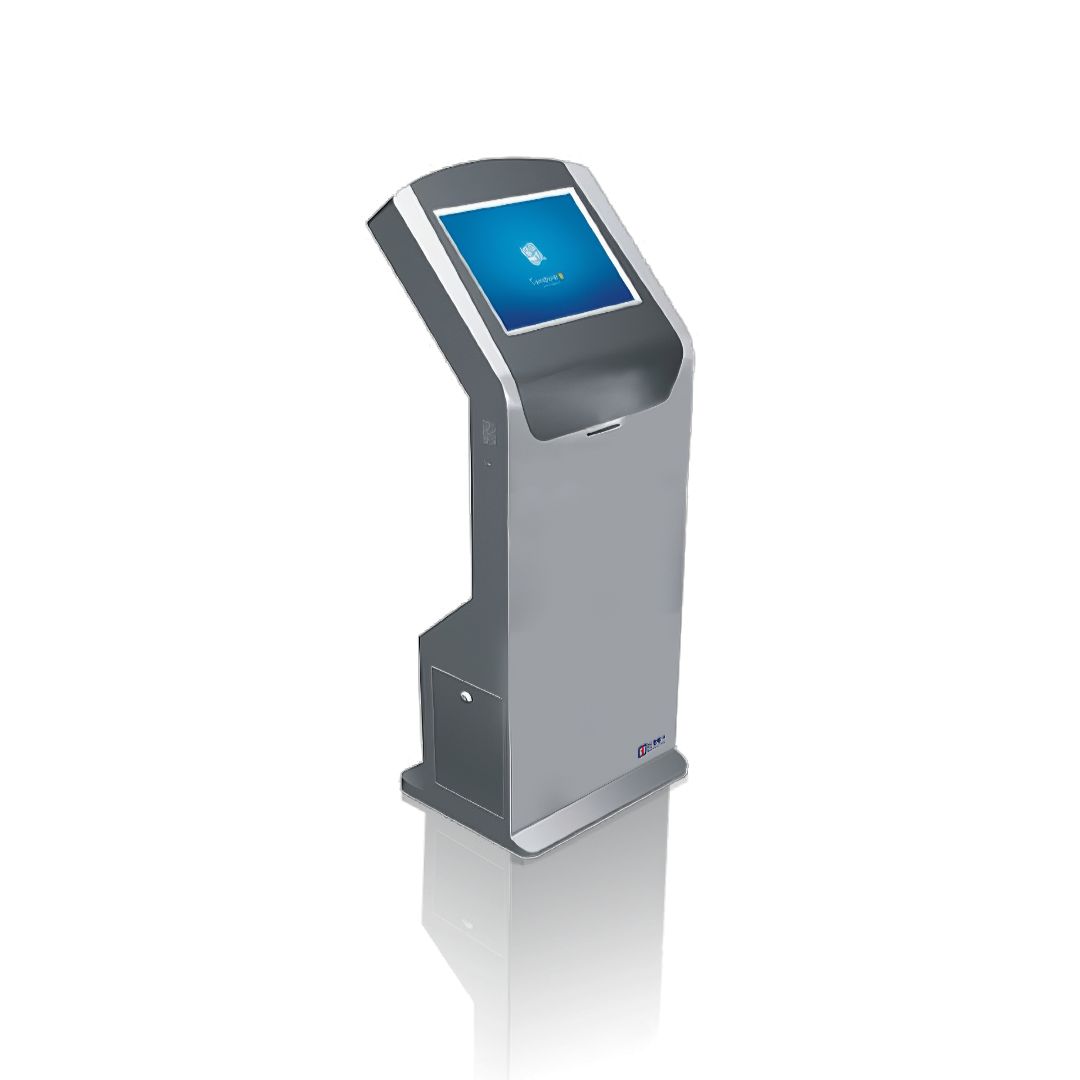

| TH-EF-L | 立柜式电气火灾监控设备 | 大容量项目专用，最大 32 路二总线回路，最大 8192 点容量，双电源冗余备份，适配大型建筑集中管理 |
| TH-EF-Q | 琴台式电气火灾监控设备 | 高端消防控制室专用，工业级触控大屏，支持多主机联网与智慧消防云平台对接，多系统联动能力强 |
电气火灾监控探测器
本类为邦华电气电气火灾监控系统的前端感知核心，以THFL2、THFL1-F-100A、THFL1-F-160A、THFL1-F-250A、THFL1-F-400A、THFL1-F-630A全系列剩余电流式电气火灾监控探测器为核心主力，搭配 TH-DH 系列组合式、TH-T 系列测温式、TH-AF 系列故障电弧电气火灾监控探测器形成完整产品矩阵，全系列均符合 GB 14287.2-2014、GB 14287.3-2014 国家标准，采用与 TH-EF 系列主机适配的无极性二总线通讯，标准 35mm 导轨安装，报警阈值连续可调，可精准监测配电回路剩余电流变化，全面覆盖 100A 至 630A 全电流等级的末端照明、动力配电、配电房进线等全场景，实现漏电隐患的精准监测与提前预警。
| 型号 | 名称 | 额定电流 | 核心特点 |

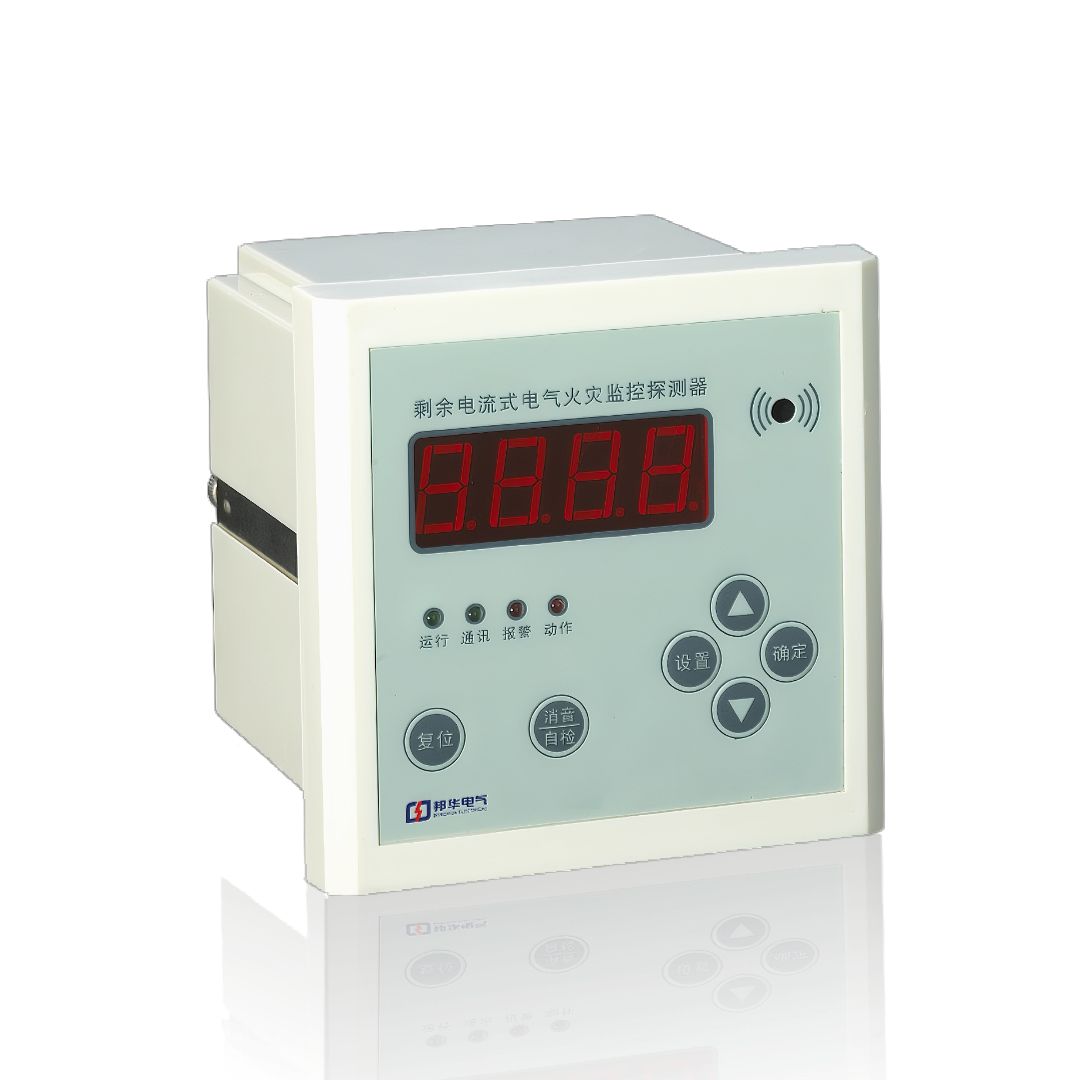

| THFL2 | 剩余电流式电气火灾监控探测器 | 通用适配型（100A-630A） | 品牌核心通用款，采用高性能 MCU 微处理器，剩余电流测量范围 0~1000mA，报警阈值 20mA~1000mA 连续可调，测量精度 ±5%，LCD 液晶实时显示监测数值，无极性二总线通讯，无需现场取电，标准 35mm 导轨安装，具备继电器联动脱扣输出，抗电磁干扰能力强、低误报率，可灵活适配不同规格互感器，覆盖 100A-630A 全电流等级配电回路 |
| THFL1-F-100A | 剩余电流式电气火灾监控探测器 | 100A | 一体式内置互感器设计，适配≤100A 末端照明、插座配电回路，剩余电流测量范围 0~1000mA，报警阈值可调，LED 状态指示，二总线通讯，导轨安装，体积小巧，安装便捷，是新建项目末端回路首选 |
| THFL1-F-160A | 剩余电流式电气火灾监控探测器 | 160A | 一体式内置互感器设计，适配≤160A 小型动力配电回路，高导磁合金铁芯互感器，抗干扰能力强，剩余电流监测精度高，二总线通讯，导轨安装，适配商铺、写字楼小型动力配电箱场景 |
| THFL1-F-250A | 剩余电流式电气火灾监控探测器 | 250A | 一体式内置互感器设计，适配≤250A 动力配电回路，具备过流、过压保护功能，剩余电流报警阈值连续可调，LCD 显示监测数据，支持本地参数设置，适配厂房、商业建筑动力配电箱场景 |
| THFL1-F-400A | 剩余电流式电气火灾监控探测器 | 400A | 分体式结构设计，适配≤400A 车间动力柜、配电房出线回路，支持外接大孔径互感器，抗大电流冲击能力强，测量线性度好，二总线通讯，支持远程调试，适配工业厂房、大型商业配电场景 |
| THFL1-F-630A | 剩余电流式电气火灾监控探测器 | 630A | 分体式结构设计，适配≤630A 配电房进线主回路，支持外接矩形铜排型互感器，宽量程监测，具备故障自检、事件记录功能，可联动脱扣装置，是大型建筑、工业园区配电房核心监测型号 |

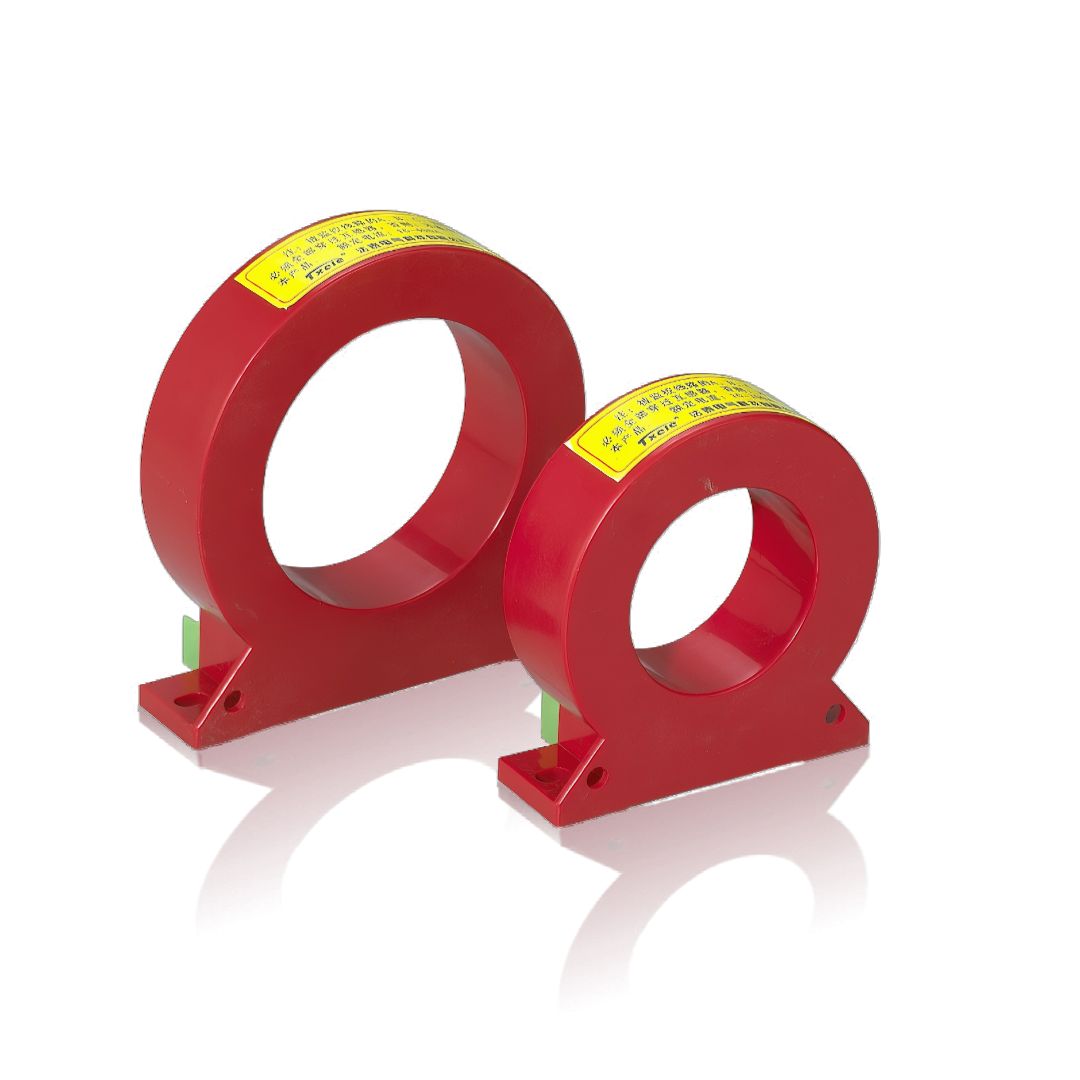

剩余电流互感器
本系列为邦华电气全系列探测器配套的核心传感部件，与THFL2、THFL1-F-100A、THFL1-F-160A、THFL1-F-250A、THFL1-F-400A、THFL1-F-630A全系列剩余电流式电气火灾监控探测器完美适配，涵盖TH-CT-32、TH-CT-100、TH-CT-160、TH-CT-250、TH-CT-400、TH-CT-630全规格型号，分为圆形线缆型与矩形铜排型两大品类，提供闭口式、开合式两种结构可选，采用高导磁纳米晶合金铁芯制作，探测精度高、线性度好、抗大电流冲击与电磁干扰能力强，开合式结构支持免断电安装，可完美适配从 32A 到 630A 的所有主流配电回路，充分满足新建项目标准化安装与老旧项目改造灵活加装的不同需求。
| 型号 | 适配探测器型号 | 主回路额定电流 | 内径尺寸 | 穿线类型 |
| TH-CT-100 | THFL1-F-100A | ≤100A | φ45mm | 线缆 |
| TH-CT-160 | THFL1-F-160A | ≤160A | φ55mm | 线缆 |
| TH-CT-250 | THFL1-F-250A | ≤250A | φ65mm | 线缆 |
| TH-CT-400 | THFL1-F-400A | ≤400A | φ80mm | 线缆 |
| TH-CT-630 | THFL1-F-630A、THFL2 | ≤630A | 105×50mm | 铜排 / 线缆 |
配套设备
本系列为邦华电气 TH 系列电气火灾监控系统的配套支撑产品，涵盖TH-TS100 贴片式温度传感器、TH-TS200 磁吸式温度传感器、TH-GL-1 总线短路隔离器、TH-COM-RS485/TCP 通讯转换模块、TH-PWR-10A/20A 系统电源模块、TH-ZJ-1 总线中继器、TH-SPK 火灾声光报警器等核心产品，可与THFL2、THFL1-F 全系列探测器、TH-EF 系列监控主机配套使用，实现温度信号精准采集、故障回路隔离、通讯协议转换、稳定冗余供电、远距离信号中继、现场声光报警等功能，全方位保障系统在各类复杂配电环境下稳定、可靠运行，同时可无缝对接邦华电气智慧消防大数据平台，实现远程监控与智能化管理。
| 型号 | 名称 | 主要用途 |

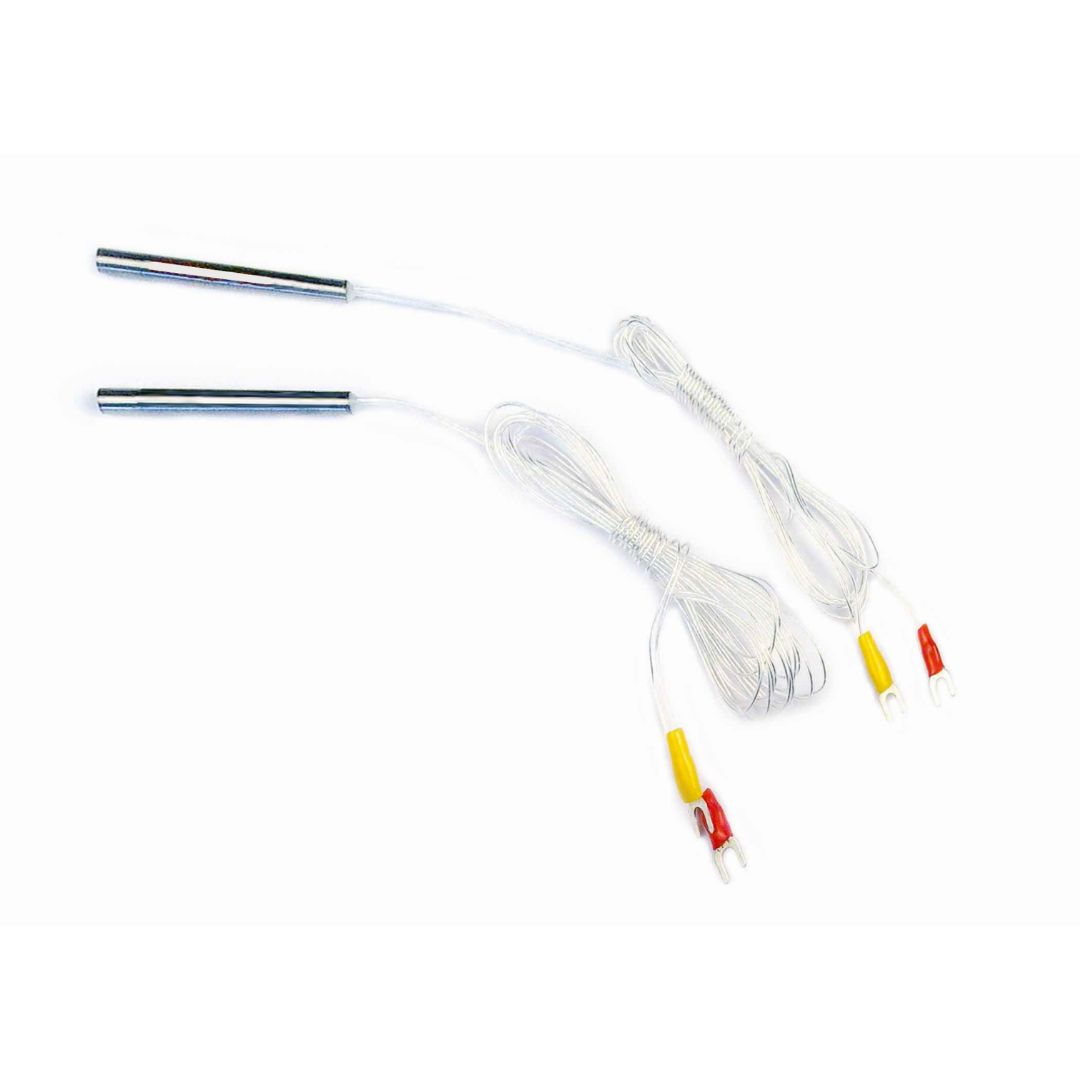

| TH-TS100 | 贴片式温度传感器 | 贴装于线缆接头、端子排、母线排，采集温度数据，与测温式 / 组合式探测器配套使用 |
| TH-TS200 | 磁吸式温度传感器 | 吸附于变压器、电机、开关柜外壳，免打孔免断电安装，采集设备表面温度 |
| TH-GL-1 | 总线短路隔离器 | 隔离二总线故障回路，防止故障扩散，保障系统整体稳定运行 |
| TH-COM-RS485 | RS485 通讯转换模块 | 实现二总线与 RS485 协议转换，支持第三方设备、消防主机对接 |
| TH-COM-TCP | TCP/IP 通讯转换模块 | 实现二总线与 TCP/IP 协议转换，支持远程联网与智慧消防平台对接 |
| TH-PWR-10A | 10A 系统电源模块 | 为监控设备、探测器提供稳定 DC24V 电源，具备过流、过压、短路保护功能 |
| TH-PWR-20A | 20A 系统电源模块 | 大容量冗余电源，适配大型系统多设备集中供电 |
| TH-ZJ-1 | 总线中继器 | 延长二总线通讯距离，增强总线信号强度，适配超大型项目、远距离点位布设 |
| TH-SPK | 火灾声光报警器 | 与监控主机联动，现场发出高分贝声光报警信号，提醒现场人员 |
邦华电气的合规性与品质保障：
-国标合规：全系列产品严格遵循 GB 14287-2014《电气火灾监控系统》国家标准，完全满足 GB 50116-2013《火灾自动报警系统设计规范》要求，参数可溯源，适配全国各类建筑消防验收标准。
-权威认证：全系列产品均通过国家 3C 强制性认证，可提供完整的认证证书、检测报告，您可随时核验，彻底解决您的验收顾虑。
-品质保障：产品采用工业级元器件，经严苛高低温、抗干扰、老化测试，平均无故障工作时间≥100000 小时，提供2 年免费质保、终身技术支持服务，让您采购无忧、运维省心。
选型与安装实用指南：
选型指引
项目核心管控中枢，需实现全回路集中监控与联动，您可选用THFL2 电气火灾监控主机，根据点位数量选配对应电源、通讯模块
末端配电回路，需同时监测漏电与温度，您可选用TH-EF-M 组合式探测器或THFL1-F 系列组合式探测器，根据回路电流匹配对应型号
仅需监测回路剩余电流，您可选用TH-EF-B 剩余电流式探测器，根据监测回路数量选择 1/4/8 路规格
仅需监测配电柜、铜排、电缆接头温度，您可选用TH-EF-L 测温式探测器，搭配 TH-TS100/TH-TS200 温度传感器
商铺、公寓等需预防故障电弧火灾的场景，您可选用TH-EF-Q 故障电弧探测器
配套互感器根据回路额定电流，匹配TH-CT-100 至 TH-CT-630对应型号
安装注意事项
主机应安装在消防控制室 / 值班室，探测器安装在低压配电柜 / 配电箱内，预留充足检修空间
配套剩余电流互感器安装时，相线与中性线需同时穿过，PE 线严禁穿过互感器
温度探测器感温元件需与被测点位紧密贴合、固定牢固，确保测温精准
系统布线需采用阻燃耐火线缆，通讯线与强电回路分开敷设，严禁同管布线
总线短路隔离器应按回路分段安装，确保单段故障不影响整个系统运行
常见疑问解答：
问：THFL2 电气火灾监控系统包含哪些核心型号？
答：邦华电气 THFL2 电气火灾监控系统，核心型号包括 THFL2 监控主机、TH-EF-M/TH-EF-B/TH-EF-L/TH-EF-Q 系列探测器、THFL1-F-100A 至 630A 全规格组合式探测器，配套 TH-CT 系列互感器、TH-TS 系列温度传感器及通讯、电源、隔离器等全系列辅材，一站式配齐，适配各类项目需求。
问：THFL1-F 系列探测器可以适配 THFL2 监控主机吗？存量改造项目免断电安装能实现吗？
答：完全可以。THFL1-F 全系列探测器均可无缝对接 THFL2 监控主机，该系列采用开口式剩余电流互感器设计，无需拆解母线、无需断电即可完成安装，同时系统采用二总线供电通讯一体化设计，无需大规模重新布线，完美适配您的存量改造项目，不影响现场正常用电。
问：你们的 THFL2 系统及配套探测器有 3C 认证吗？能过消防验收吗？
答：全系列产品均通过国家 3C 强制性认证，严格遵循 GB 14287-2014 国家标准，参数可溯源，已服务全国上千个项目，完全满足全国各地消防验收要求，可提供完整的认证证书、检测报告，您可放心采购。
问：THFL2 系统的报警阈值可以调整吗？符合国标要求吗？
答：可以调整，且完全符合国标要求。系统配套探测器剩余电流报警阈值可在 50mA-1000mA 范围内连续可调，温度报警阈值可在 45℃-140℃范围内连续可调，可根据您的项目回路工况精准设置，兼顾预警灵敏度与抗干扰性。
问：THFL2 系统的质保期是多久？有技术支持吗？
答：产品提供2 年免费质保，质保期内免费维修、更换非人为损坏的配件。同时提供全流程技术支持，售前免费选型指导，售中免费安装调试指导，批量采购可安排工程师上门服务，售后终身提供技术支持，解决您的所有后顾之忧。
问：THFL2 主机支持远程监控和智慧消防平台对接吗？
答：完全支持。THFL2 主机标配二总线 / CAN 总线通讯，可通过选配 TH-COM-RS485 或 TH-COM-TCP 通讯模块，实现 Modbus-RTU/TCP-IP 协议对接，无缝接入智慧消防云平台，支持远程监控、数据上传、远程运维，适配您的智慧化项目需求。
邦华电气专注电气火灾监控设备研发生产十余年，拥有标准化生产基地与完善的检测体系，可为您提供售前选型指导、售中安装调试、售后终身维保全流程服务。如果您对 THFL2 电气火灾监控系统有采购、选型需求，可随时联系我们，我们将为您提供一对一的定制化解决方案与报价，2 年质保全程护航，助力您的项目顺利通过消防验收。
