QX-RJLZ-DQ测量热解粒子式电气火灾监控探测器 QX-TC01-DQ电气火灾监控探测器
阅读次数：40 发布时间：2026-04-16
QX-RJLZ-DQ 电气火灾监控系统 —— 您的配电安全智能预警卫士
您正在选型的邦华电气QX-RJLZ-DQ电气火灾监控系统，是面向低压配电场景的一体化预警解决方案，严格遵循GB 14287-2014、GB 50116-2013国标，全链路通过权威检测与 3C 认证，可 7×24 小时实时监测剩余电流、温度、过载等隐患，快速声光报警并联动消防设备，精准定位故障回路，大幅降低火灾风险与运维成本。系统采用模块化架构、无极性二总线通讯，支持免断电安装与灵活扩容，一站式配齐主机、探测器、互感器、传感器及通讯电源配件，2 年质保 + 终身技术支持，让您新建与存量改造项目一次验收通过、长期稳定运行。
一、QX-RJLZ-DQ 电气火灾监控系统全系列产品型号：
电气火灾监控设备
本类为邦华电气电气火灾监控系统的核心管理中枢，核心产品为QXEF-8000/M 迷你壁挂式、QXEF-8000/B 标准壁挂式、QXEF-8000/L 立柜式、QXEF-8000/Q 琴台式全系列电气火灾监控设备，全系列严格符合 GB 14287.1-2014 国家标准并通过 CCC 强制性认证，采用无极性二总线通讯技术，可与前端QX-TC01-DQ、QX-DH、QX-L、QX-T、QX-AF、QX-RJLZ-DQ全系列探测器无缝对接，集成实时数据采集、分级声光报警、黑匣子事件存储、联动逻辑编程、消防应急广播对接、智慧消防云平台远程管理等核心功能，单台设备最大可扩展至 32 回路、8192 个地址点位，主备电无缝切换设计保障断电后系统稳定运行，可完美适配从小型商铺、民用住宅到大型商业综合体、工业厂房、城市轨道交通等全场景配电安全监控需求。
| 型号 | 名称 | 核心特点 |
| QXEF-8000/M | 迷你壁挂式电气火灾监控设备 | 小型项目专用，1 路二总线回路，最大 256 点容量，体积小巧，主备电自动切换，安装便捷，适配商铺、小型写字楼值班室 |

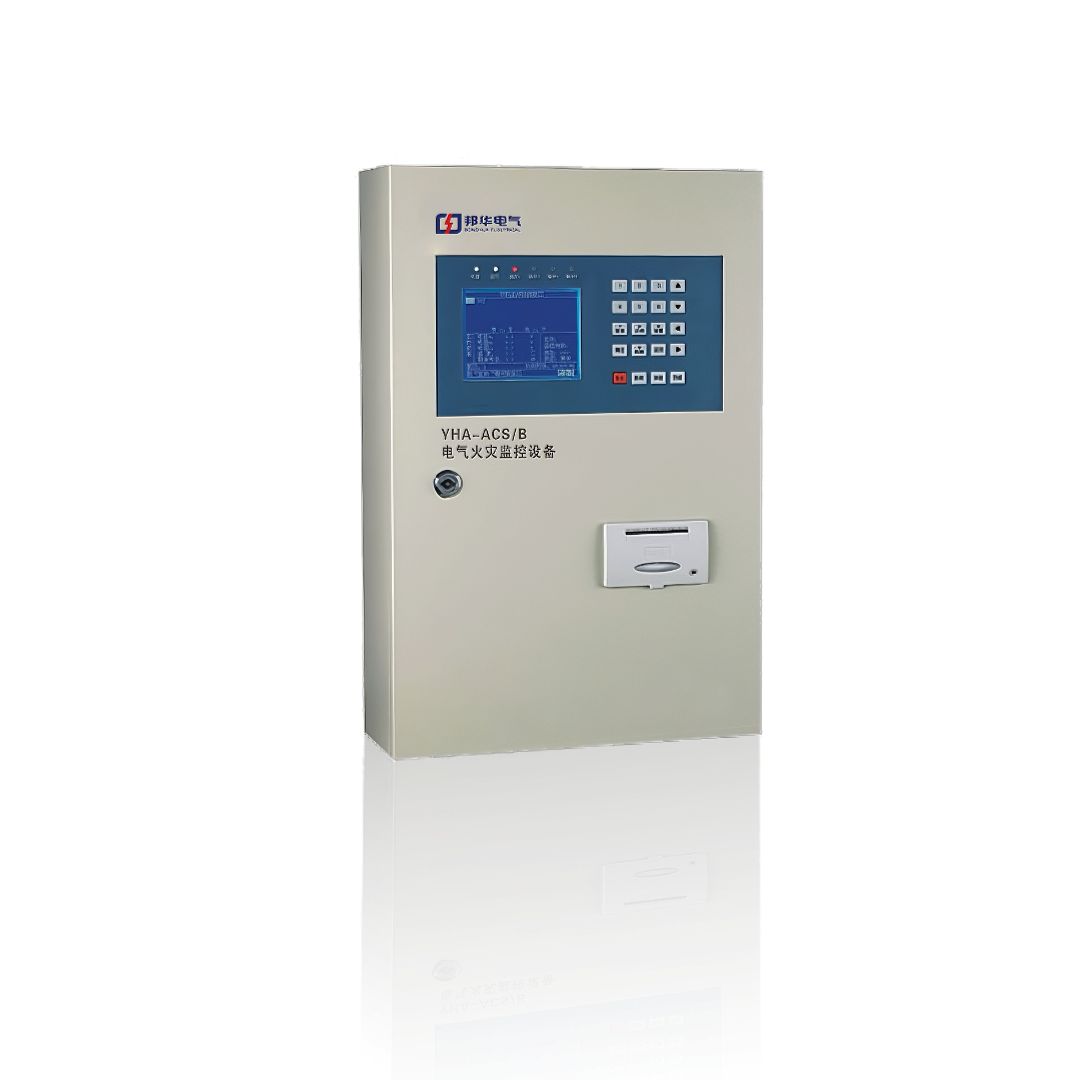

| QXEF-8000/B | 标准壁挂式电气火灾监控设备 | 工程主流通用款，4 路二总线回路，最大 1024 点容量，7 寸触控彩屏，自带热敏打印机，适配绝大多数中小型民用、商业项目 |
| QXEF-8000/L | 立柜式电气火灾监控设备 | 大容量项目专用，最大 32 路二总线回路，最大 8192 点容量，双电源冗余备份，多系统联动能力强，适配大型商业综合体、工业园区集中管理 |
| QXEF-8000/Q | 琴台式电气火灾监控设备 | 高端消防控制室专用，工业级触控大屏，支持多主机联网与城市消防远程监控平台对接，适配超大型建筑、交通枢纽等重点项目 |
电气火灾监控探测器
本类为邦华电气电气火灾监控系统的前端感知核心，以QX-DH-63、QX-DH-100、QX-DH-160、QX-DH-250、QX-DH-400、QX-DH-630、QX-DH-1000、QX-DH-8R8T 系列组合式电气火灾监控探测器为工程核心主力，搭配QX-TC01-DQ、QX-L-63、QX-L-100、QX-L-160、QX-L-250、QX-L-400、QX-L-630、QX-L-1000 系列剩余电流式电气火灾监控探测器、QX-T1、QX-T4、QX-T8、QX-T16 系列测温式电气火灾监控探测器、QX-AF-1P、QX-AF-3P、QX-AF-4P 系列故障电弧探测器、QX-RJLZ-DQ、QX-RP-100 测量热解粒子式电气火灾监控探测器形成完整产品矩阵，全系列均通过 CCC 强制性认证，符合 GB 14287.2-2014、GB 14287.3-2014、GB 14287.4-2014 国家标准，采用与 QXEF-8000 系列主机适配的无极性二总线通讯，标准 35mm 导轨安装，电子编码调试便捷，报警阈值连续可调，可全面覆盖从末端 63A 照明回路到配电房 1000A 大电流进线回路的全场景，实现漏电、过热、故障电弧、绝缘老化热解等多维度电气火灾隐患的精准监测与极早期预警。
| 型号 | 名称 | 额定电流 | 核心特点 |
| QX-TC01-DQ | 剩余电流式电气火灾监控探测器 | 通用适配型（63A-630A） | 品牌核心基础款，符合 GB 14287.2-2014 国家标准，采用高性能 MCU 微处理器，剩余电流测量范围 0~1000mA，报警阈值 20mA~1000mA 连续可调，测量精度 ±5%，无极性二总线通讯，无需现场取电，标准 35mm 导轨安装，具备继电器联动脱扣输出，内置抗谐波干扰算法，低误报高稳定性，可灵活适配不同规格互感器，全面覆盖末端照明、动力配电全场景回路 |
| QX-L-63 | 剩余电流式电气火灾监控探测器 | ≤63A | 末端回路专用，一体式内置互感器，剩余电流测量范围 0~1000mA，报警阈值可调，二总线通讯，导轨安装，适配照明、插座末端回路 |
| QX-L-100 | 剩余电流式电气火灾监控探测器 | ≤100A | 通用型款，一体式内置互感器，高精度剩余电流采集，LED 状态指示，抗干扰能力强，适配写字楼、商业建筑末端配电箱 |
| QX-L-160 | 剩余电流式电气火灾监控探测器 | ≤160A | 小型动力回路专用，一体式内置互感器，高导磁铁芯，测量精度 ±5%，适配商铺、小型动力配电箱场景 |
| QX-L-250 | 剩余电流式电气火灾监控探测器 | ≤250A | 动力回路款，分体式结构，优化抗谐波干扰算法，适配厂房、商业建筑动力配电箱 |
| QX-L-400 | 剩余电流式电气火灾监控探测器 | ≤400A | 中大型回路款，分体式结构，宽量程采集，抗大电流冲击，适配车间动力柜、配电房出线回路 |
| QX-L-630 | 剩余电流式电气火灾监控探测器 | ≤630A | 大电流回路款，分体式结构，支持外接铜排型互感器，适配配电房进线回路 |
| QX-L-1000 | 剩余电流式电气火灾监控探测器 | ≤1000A | 超大电流回路款，分体式结构，高稳定性采样电路，适配大型建筑、工业园区配电房主进线回路 |

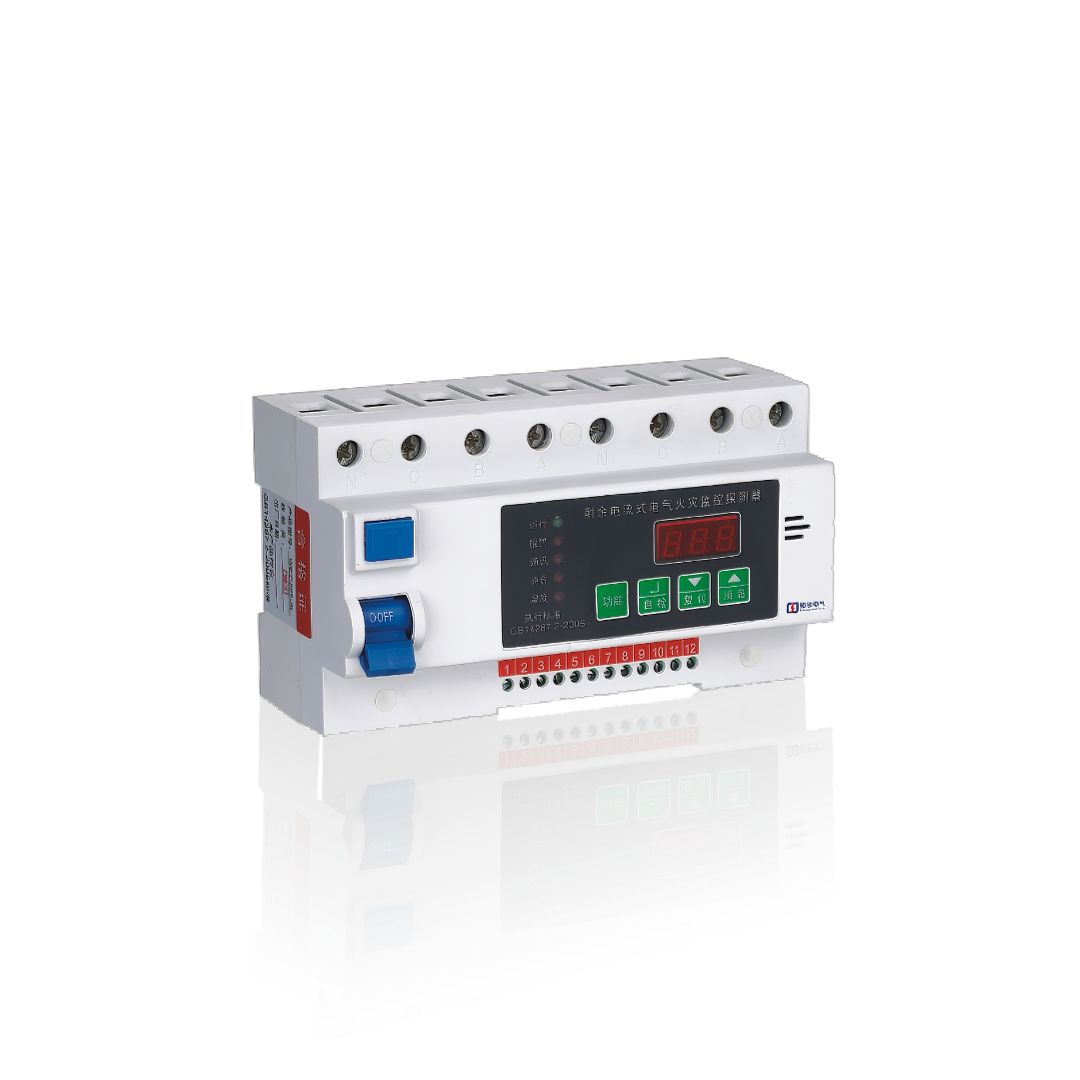

| QX-RJLZ-DQ | 测量热解粒子式电气火灾监控探测器 | 品牌极早期预警旗舰款，采用激光散射粒子检测技术，可精准捕捉电气线路绝缘层过热分解产生的纳米级热解粒子，在火灾发生前的绝缘老化阶段即可发出预警，弥补传统温感、漏感探测器预警滞后的短板，导轨 / 壁挂双安装方式，IP65 防护等级，适配高低压配电柜、电缆沟、变压器室、数据中心机房等密闭配电空间 | |
| QX-RP-100 | 测量热解粒子式电气火灾监控探测器 | 基础款极早期预警产品，激光粒子检测技术，精准捕捉电气线路绝缘层热解粒子，火灾萌芽阶段预警，适配常规高低压柜、电缆沟等密闭配电空间 | |
| QX-DH-63 | 组合式电气火灾监控探测器 | ≤63A | 末端回路专用款，一体式内置互感器，1 路剩余电流 + 2 路温度监测，体积小巧，安装便捷，适配照明、插座末端回路 |
| QX-DH-100 | 组合式电气火灾监控探测器 | ≤100A | 通用型主力款，一体式内置互感器，1 路剩余电流 + 4 路温度监测，二总线通讯，适配写字楼、商业建筑末端配电箱 |
| QX-DH-160 | 组合式电气火灾监控探测器 | ≤160A | 小型动力回路专用款，一体式内置互感器，高导磁铁芯，测量精度 ±5%，适配商铺、小型动力配电箱场景 |
| QX-DH-250 | 组合式电气火灾监控探测器 | ≤250A | 动力回路专用款，分体式结构，高精度剩余电流采集，抗大电流冲击，适配小型厂房、商业动力配电箱 |
| QX-DH-400 | 组合式电气火灾监控探测器 | ≤400A | 中大型回路款，分体式结构，LCD 液晶实时显示监测数值，支持本地参数设置，适配车间动力柜、配电房出线回路 |
| QX-DH-630 | 组合式电气火灾监控探测器 | ≤630A | 大电流回路款，分体式结构，宽量程监测，支持外接矩形铜排互感器，适配配电房进线回路 |
| QX-DH-1000 | 组合式电气火灾监控探测器 | ≤1000A | 超大电流回路款，分体式结构，高稳定性采样电路，适配大型商业体、工业园区配电房主回路 |
| QX-DH-8R8T | 多路组合式电气火灾监控探测器 | 通用适配型 | 增强型多功能款，最大 8 路剩余电流 + 16 路温度集中监测，适配多回路配电柜、配电房集中管理场景 |
剩余电流互感器
本系列为邦华电气全系列电气火灾监控探测器配套的核心传感部件，核心为QX-CT 系列剩余电流互感器，涵盖QX-CT-32、QX-CT-63、QX-CT-100、QX-CT-160、QX-CT-250、QX-CT-400、QX-CT-630、QX-CT-1000、QX-CT-2000全规格型号，与QX-TC01-DQ、QX-DH 系列、QX-L 系列全型号探测器完美适配，分为圆形线缆型与矩形铜排型两大品类，提供闭口式、开合式两种结构可选，采用高导磁纳米晶合金铁芯制作，探测精度高、线性度好、抗大电流冲击与电磁干扰能力强，开合式结构支持免断电安装，可完美适配从 32A 到 2000A 的所有主流配电回路，充分满足新建项目标准化安装与老旧项目改造灵活加装的不同需求。
| 型号 | 适配主回路额定电流 | 内径尺寸 | 结构类型 | 穿线类型 | 适配探测器型号 |

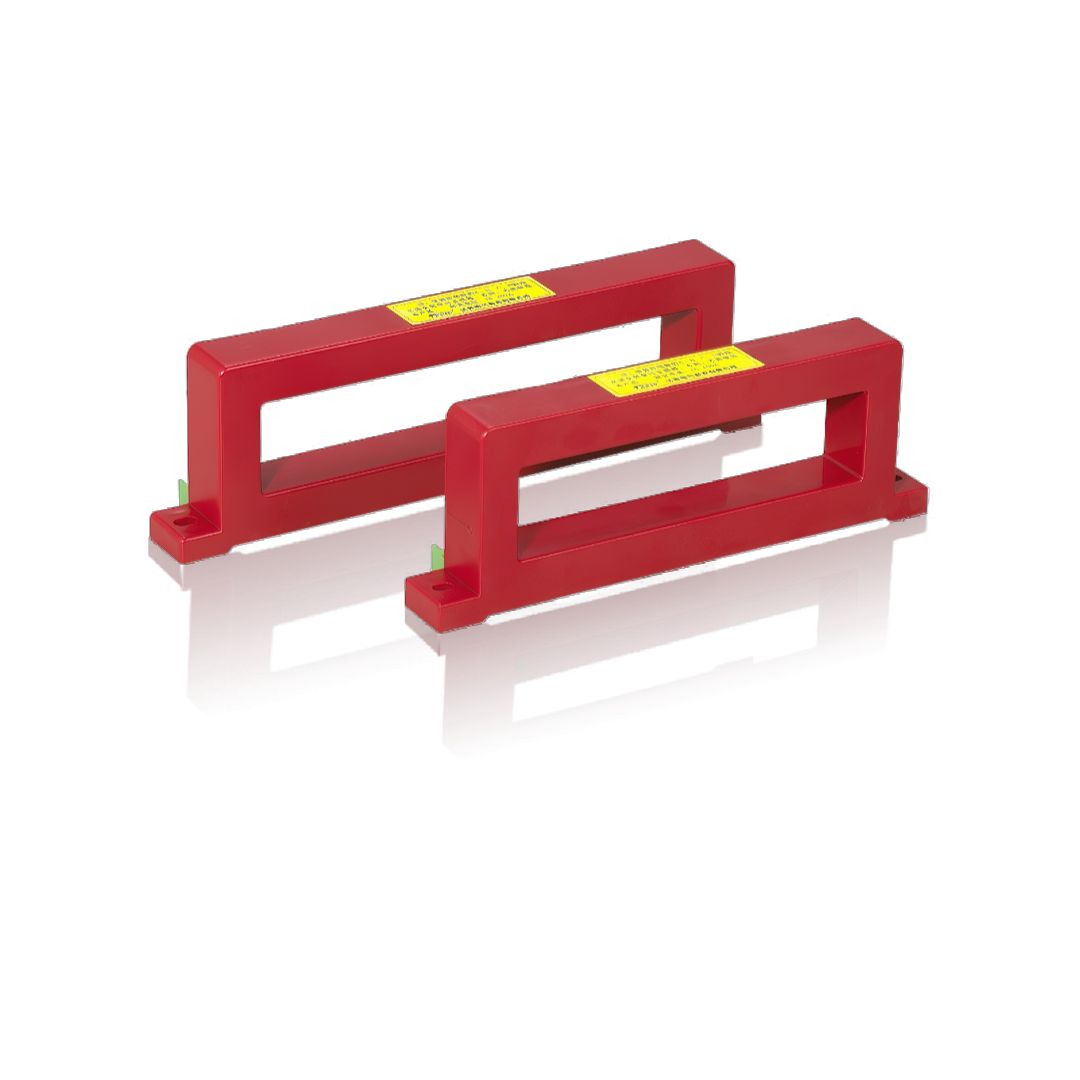

| QX-CT-32 | ≤32A | φ20mm | 闭口式圆形 | 线缆 | QX-TC01-DQ、QX-DH-63、QX-L-63 |
| QX-CT-63 | ≤63A | φ30mm | 闭口 / 开合式圆形 | 线缆 | QX-TC01-DQ、QX-DH-63、QX-L-63、QX-DH-100 |
| QX-CT-100 | ≤100A | φ45mm | 闭口 / 开合式圆形 | 线缆 | QX-TC01-DQ、QX-DH-100、QX-L-100 |
| QX-CT-160 | ≤160A | φ55mm | 闭口 / 开合式圆形 | 线缆 | QX-TC01-DQ、QX-DH-160、QX-L-160 |
| QX-CT-250 | ≤250A | φ65mm | 闭口 / 开合式圆形 | 线缆 | QX-TC01-DQ、QX-DH-250、QX-L-250 |
| QX-CT-400 | ≤400A | φ80mm | 闭口 / 开合式圆形 | 线缆 | QX-TC01-DQ、QX-DH-400、QX-L-400 |
| QX-CT-630 | ≤630A | 105×50mm | 闭口 / 开合式矩形 | 铜排 / 线缆 | QX-TC01-DQ、QX-DH-630、QX-L-630 |
| QX-CT-1000 | ≤1000A | 145×50mm | 闭口 / 开合式矩形 | 铜排 | QX-DH-1000、QX-L-1000 |
| QX-CT-2000 | ≤2000A | 205×80mm | 闭口 / 开合式矩形 | 铜排 | QX-DH-8R8T、大型主回路配套 |
配套设备
本系列为邦华电气 QX 系列电气火灾监控系统的配套支撑产品，涵盖QX-TS100 贴片式温度传感器、QX-TS200 磁吸式温度传感器、QX-GL-1 总线短路隔离器、QX-COM-RS485/TCP 通讯转换模块、QX-PWR-10A/20A 系统电源模块、QX-ZJ-1 总线中继器、QX-SPK 火灾声光报警器全品类核心辅件，可与 QXEF-8000 系列监控主机、QX-TC01-DQ、QX-RJLZ-DQ全系列探测器、QX-CT 系列互感器配套使用，实现温度信号精准采集、故障回路隔离、通讯协议转换、稳定冗余供电、远距离信号中继、现场声光报警等功能，全方位保障系统在各类复杂配电环境下稳定、可靠运行，同时可无缝对接邦华电气智慧消防大数据平台，实现远程监控与智能化管理。
| 型号 | 名称 | 核心用途 |

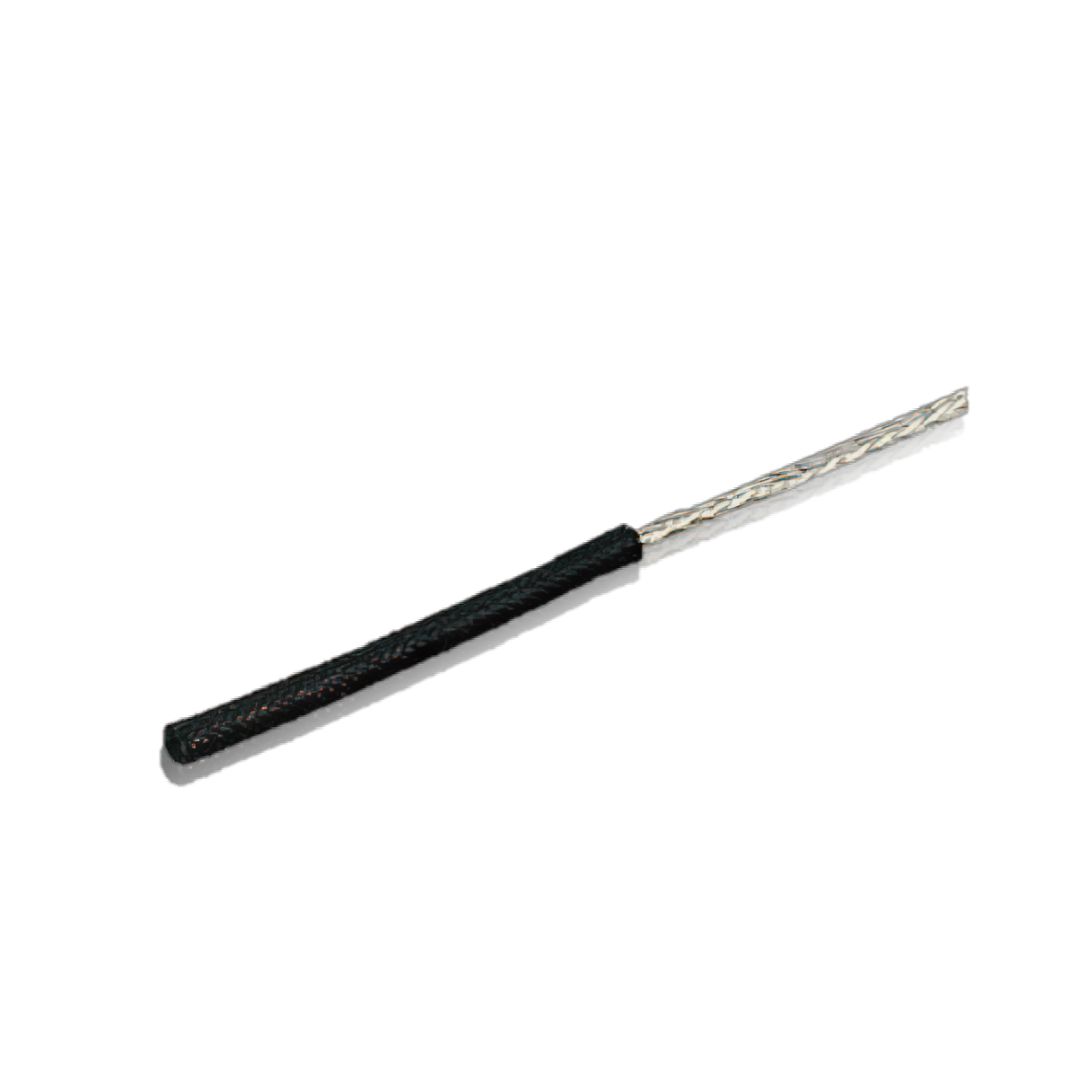

| QX-TS100 | 贴片式温度传感器 | 贴装于线缆接头、端子排、母线排，采集温度数据，与 QX-T 系列、全系列组合式探测器配套使用 |
| QX-TS200 | 磁吸式温度传感器 | 吸附于变压器、电机、开关柜外壳，免打孔免断电安装，采集设备表面温度，适配配电房、机房设备测温 |
| QX-GL-1 | 总线短路隔离器 | 隔离二总线故障回路，防止故障扩散，保障系统整体稳定运行，适配大型项目多回路部署 |
| QX-COM-RS485 | RS485 通讯转换模块 | 实现二总线与 RS485 协议转换，支持第三方设备、消防主机对接 |
| QX-COM-TCP | TCP/IP 通讯转换模块 | 实现二总线与 TCP/IP 协议转换，支持远程联网与智慧消防平台对接 |
| QX-PWR-10A | 10A 系统电源模块 | 为监控设备、探测器提供稳定 DC24V 电源，具备过流、过压、短路保护功能 |
| QX-PWR-20A | 20A 系统电源模块 | 大容量冗余电源，适配大型系统多设备集中供电 |
| QX-ZJ-1 | 总线中继器 | 延长二总线通讯距离，增强总线信号强度，适配超大型项目、远距离点位布设 |
| QX-SPK | 火灾声光报警器 | 与 QXEF-8000 系列监控主机联动，现场发出高分贝声光报警信号，提醒现场人员及时处置隐患 |
二、QX-RJLZ-DQ 系统为您解决四大核心痛点：
国标合规，验收一次通过
全系列符合GB 14287-2014，提供 3C 认证、检测报告、合格证，参数可溯源，完全满足住宅、商业、工业、数据中心等消防验收要求，杜绝返工风险。
精准监测，超低误报
搭载智能滤波算法，抗谐波、抗干扰，误报率≤0.3%，剩余电流与温度双监测同步触发，不漏报、不误报，大幅减少现场巡检成本。
组网便捷，施工快、易改造
无极性二总线布线简单，开口互感器支持免断电安装，导轨式即装即用，电子编码一键设置，施工效率提升 50%，完美适配老旧小区、存量机房改造。
一站式配齐，长期运维省心
主机、探测器、互感器、传感器、通讯电源全系列原厂供货，2 年质保期内免费维修更换，终身技术支持，批量采购可享上门调试。
三、全场景适配：
民用建筑：住宅、公寓、老旧小区改造、保障房
商业建筑：综合体、酒店、写字楼、商铺、九小场所
公共建筑：医院、学校、养老院、交通枢纽
工业建筑：厂房、仓库、高低压配电室、充电站
特殊场景：数据中心、UPS 室、储能电站、档案馆
四、安装使用避坑指南：
探测器装于配电柜内，预留检修空间，远离强电磁干扰。
剩余电流互感器必须穿相线 + 零线，PE 线严禁穿过，避免误报。
通讯线与强电分管敷设，接地规范，确保系统稳定。
报警阈值按国标设置，非专业人员勿随意修改。
五、常见疑问解答：
问：QX-RJLZ-DQ 有 3C 认证吗，能过消防验收？
有，全系列通过 3C 认证与国标检测，提供完整资料，全国项目验收通用。
问：可以适配其他品牌主机吗？
优先适配邦华QXEF-8000系列，支持标准 Modbus-RTU，可对接主流平台。
问：改造项目不能断电，能装吗？
可以，选配QX-CT 开口式互感器，免断电、免拆母线，快速安装。
问：报警值可以自己调吗？
可以，漏电 200–1000mA、温度 45–140℃可调，完全符合规范。
问：QX-RJLZ-DQ 能同时测什么？
可同时监测多路剩余电流 + 多路温度，一台覆盖单柜多回路，性价比更高。
问：质保与售后如何？
整机2 年质保，免费维修更换；提供 7×24 小时技术支持，批量≥50 套可上门调试。
邦华电气QX-RJLZ-DQ电气火灾监控系统，以国标合规、精准稳定、一站式配齐、2 年质保为核心优势，覆盖监控主机、组合探测器、剩余电流互感器、温度传感器及全套辅材，完美适配您新建与改造项目，从选型、安装到验收、运维全程护航，助力您高效落地、安全合规。欢迎咨询获取详细参数手册、选型方案与专属报价。
