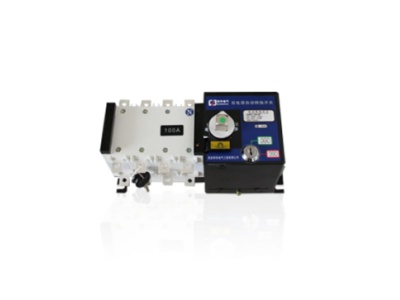

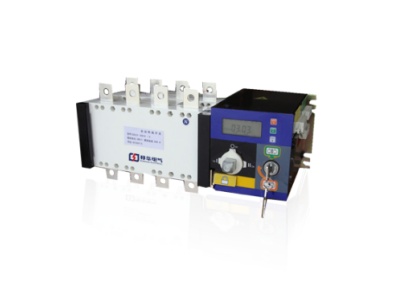

TLQ1-100A/4P 双电源转换开关——以速度保障连续

TLQ1 系列双电源转换开关概述：

双电源转换开关是保障电力系统连续供电的核心设备，当常用电源发生故障时，能自动将负载切换至备用电源，避免因断电造成的经济损失和安全事故。邦华电气 TLQ1 系列双电源转换开关系列产品采用先进的电机驱动技术和双重联锁设计，切换速度快、使用寿命长、操作维护简便。所有产品均严格按照 GB/T 14048.11 和 IEC 60947-6-1 国家标准生产，通过 3C 强制认证。我们不仅提供标准型号产品，还可根据您的特殊需求提供定制化解决方案，专业技术团队全程为您提供选型指导和售后支持。

TLQ1 系列双电源转换开关核心产品系列：

CB 级双电源转换开关

CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。邦华电气 CB 级产品包含TLQ1、TLQ1-F 两大系列，覆盖 63A 至 630A 全电流规格，适用于需要同时满足转换和保护需求的各类配电场景。

核心卖点：自带过载短路保护功能，经济实用，集成度高，一台设备同时实现电源转换和线路保护

适用场景：普通照明、一般动力回路、商业建筑、住宅配电、工业厂房非关键负载

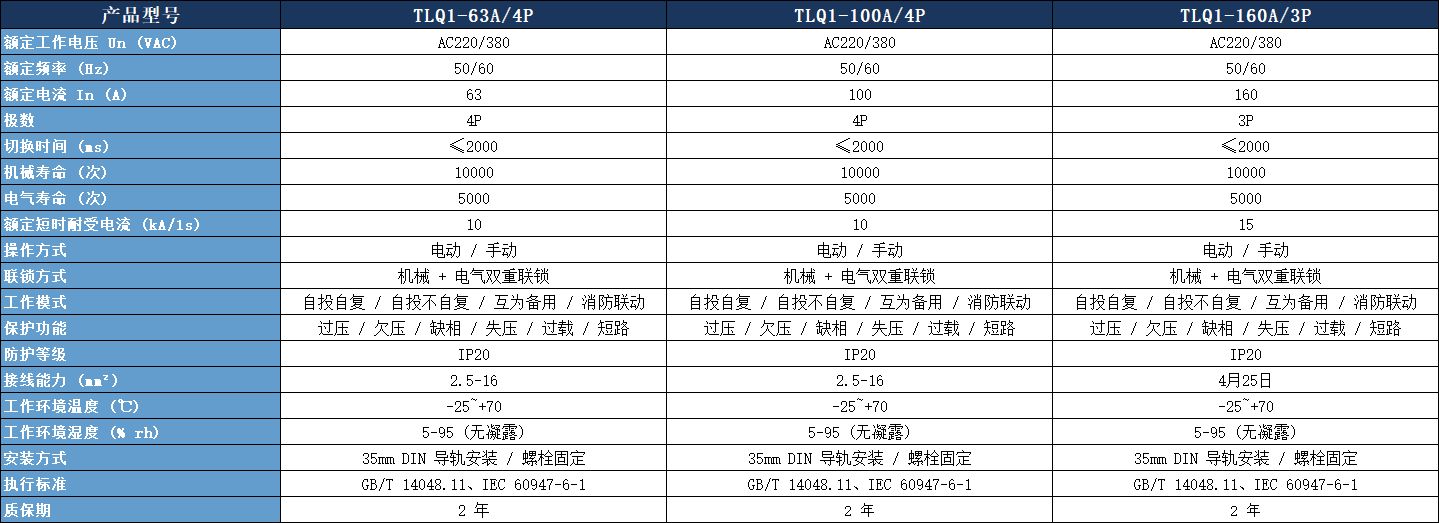

技术参数表：

TLQ1 系列双电源转换开关核心优势：

双重联锁绝对安全：机械 + 电气双重联锁设计，绝对防止两路电源同时合闸，彻底杜绝电源短路事故，保障您的用电安全

快速切换保障连续：TLQ1-F 系列 PC 级产品切换时间≤100ms，TLQ1 系列 CB 级产品切换时间≤2s，满足不同负载的不间断供电要求

超长使用寿命：采用优质银合金触头和进口元器件，CB 级产品机械寿命 10000 次，PC 级产品机械寿命 20000 次，使用寿命长达 10 年以上

智能监控便捷管理：配备智能控制器，实时显示两路电源状态和开关工作状态，支持远程监控和报警，参数可现场自由设定

安装维护简便：模块化设计，支持 35mm DIN 导轨安装或螺栓固定，接线方便，日常维护简单，无需专业人员即可操作

全面认证品质保障：所有产品均通过国家 3C 强制认证，严格按照 GB/T 14048.11 和 IEC 60947-6-1 标准生产，提供 2 年质保服务

典型应用场景：

医院医疗系统：手术室、ICU、急诊室等关键场所推荐使用 TLQ1-F-100A/4P 消防型 PC 级双电源转换开关，确保生命维持设备不间断供电

数据中心机房：服务器机房、网络机房推荐使用 TLQ1-F-250A/4P 消防型 PC 级双电源转换开关，保障数据安全和业务连续性

消防应急系统：消防水泵、排烟风机、应急照明推荐使用 TLQ1-F-63A/4P 消防型 PC 级双电源转换开关，火灾时确保消防设备正常运行

商业高层建筑：电梯、中央空调、公共照明推荐使用 TLQ1-100A/4P CB 级双电源转换开关，经济实用，集成保护功能

工业生产车间：自动化生产线、精密加工设备推荐使用 TLQ1-F-400A/4P 大电流 PC 级双电源转换开关，保障生产连续进行

住宅配电系统：小区配电室、单元配电箱推荐使用 TLQ1-63A/4P CB 级双电源转换开关，为居民提供稳定可靠的电力供应

选型指南：

根据保护需求选择：需要自带过载短路保护功能选 TLQ1 系列 CB 级；不需要保护功能，追求快速切换选 TLQ1-F 系列 PC 级

根据额定电流选择：根据负载总电流的 1.2-1.5 倍选择开关额定电流，例如负载总电流为 80A，应选择 TLQ1-100A/4P

根据极数选择：三相四线制系统选 4P；三相三线制系统选 3P；单相系统选 2P

根据切换时间要求选择：对断电时间敏感的场所（如医院、数据中心）选 TLQ1-F 系列 PC 级；一般场所选 TLQ1 系列 CB 级

根据特殊功能选择：需要消防联动功能选 TLQ1-F 系列消防型；需要远程监控、通讯功能选智能型产品

常见疑问解答：

1. TLQ1-100A/4P 是什么意思？

TLQ1 是邦华电气双电源转换开关的系列代号，100A 表示额定电流为 100 安培，4P 表示极数为 4 极（三根火线 + 一根零线），适用于三相四线制供电系统。

2. TLQ1-100A/4P 什么型号？

TLQ1-100A/4P 属于邦华电气 TLQ1 系列 CB 级双电源自动转换开关，额定电流 100A，极数 4P，额定电压 AC220/380V，切换时间≤2 秒，自带过载、短路、过欠压保护功能。

3. TLQ1 系列和 TLQ1-F 系列有什么区别？

TLQ1 系列是 CB 级双电源转换开关，自带过载和短路保护功能；TLQ1-F 系列是消防型 PC 级双电源转换开关，没有保护功能，但切换速度更快（≤100ms），耐受电流能力更强，专为消防系统设计。

4. 双电源转换开关的切换时间是多少？

TLQ1 系列 CB 级产品切换时间一般在 1-2 秒；TLQ1-F 系列 PC 级产品切换时间一般在 50-150 毫秒，可满足大多数关键负载的不间断供电要求。

5. TLQ1-100A/4P 接线图怎么看？

TLQ1-100A/4P 双电源转换开关有两路电源输入和一路负载输出。上端左侧接常用电源（市电），上端右侧接备用电源（发电机），下端接负载。零线接在对应的 N 端子上。具体接线方式请参考产品说明书或咨询我们的技术人员。

6. 你们的产品提供多长时间的质保？

我们所有 TLQ1 系列和 TLQ1-F 系列双电源转换开关产品均提供 2 年质保，终身维护服务。在质保期内，如产品出现非人为质量问题，我们将免费为您维修或更换。

邦华电气作为专业的双电源转换开关生产厂家，拥有多年的行业经验和先进的生产设备，产品质量可靠，价格合理，服务完善。无论您是需要 TLQ1-100A/4P 标准型号产品还是 TLQ1-F 系列消防型定制化解决方案，我们都能为您提供最适合的电力保障方案。立即联系我们的技术团队，获取免费的选型指导和报价服务，让我们为您的电力系统保驾护航。
