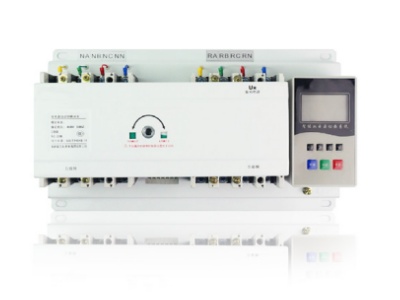

TYQ1-63A/4P双电源转换开关—— 毫秒级切换保障供电零中断
TYQ1 系列双电源自动转换开关概述：
邦华电气 TYQ1 系列双电源自动转换开关是专为中小功率负载设计的经济型智能供电切换设备，能够实时监测两路独立电源 (常用电源 N 和备用电源 R) 的电压、频率状态。当常用电源出现停电、欠压、过压、断相或频率异常时，开关会在预设时间内自动将负载电路切换至备用电源；当常用电源恢复正常后，又能自动或手动切换回常用电源，实现无人值守的不间断供电。
TYQ1-63A/4P作为本系列的明星产品，凭借稳定可靠的性能、紧凑的体积和亲民的价格，成为市场上最受欢迎的末端型双电源转换开关之一。它广泛应用于家庭住宅、小型商铺、写字楼办公室、消防应急照明、电梯机房等对供电连续性有要求的场所，为您的生活和生产提供坚实的电力保障。
很多用户会问TYQ1-63A 是什么意思，其实 TYQ1 型号的命名遵循电气行业通用标准，每个字母和数字都有明确含义：
TY：邦华电气产品代号
Q：双电源自动转换开关 (ATS)
1：设计序号
63A：壳架等级额定电流为 63 安培
4P：极数为 4 极 (三相四线制)
M：智能型控制器 (无 M 为标准型)
TYQ1双电源全系列产品型号大全：
CB 级双电源转换开关
CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。邦华电气 CB 级产品包含TYQ1、TYQ1-M 两大系列，覆盖 63A 至 630A 全电流规格，适用于需要同时满足转换和保护需求的各类配电场景。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| TYQ1 | TYQ1-63A/2P、TYQ1-63A/3P、TYQ1-63A/4P、TYQ1-100A/2P、TYQ1-100A/3P、TYQ1-100A/4P、TYQ1-160A/2P、TYQ1-160A/3P、TYQ1-160A/4P、TYQ1-250A/2P、TYQ1-250A/3P、TYQ1-250A/4P、TYQ1-400A/3P、TYQ1-400A/4P、TYQ1-630A/3P、TYQ1-630A/4P | 塑壳断路器本体 | 一体化成套设计，具备高限流特性和经济的选择性，可配置多种脱扣器，支持自投自复、自投不自复、互为备用三种模式 | 民用建筑、商业建筑、工业厂房的各级配电回路、消防设备供电 |
| TYQ1-M | TYQ1-M-63A/2P、TYQ1-M-63A/3P、TYQ1-M-63A/4P、TYQ1-M-100A/2P、TYQ1-M-100A/3P、TYQ1-M-100A/4P、TYQ1-M-160A/2P、TYQ1-M-160A/3P、TYQ1-M-160A/4P、TYQ1-M-250A/2P、TYQ1-M-250A/3P、TYQ1-M-250A/4P、TYQ1-M-400A/3P、TYQ1-M-400A/4P、TYQ1-M-630A/3P、TYQ1-M-630A/4P | 智能型塑壳断路器本体 | 升级型智能 CB 级产品，集成数字化控制单元，支持电源状态实时监测和故障报警，可选配 RS485 通讯功能，机械电气双重联锁，运行更稳定可靠 | 商业综合体、医院、数据中心、工业自动化系统、对可靠性要求较高的配电场所 |

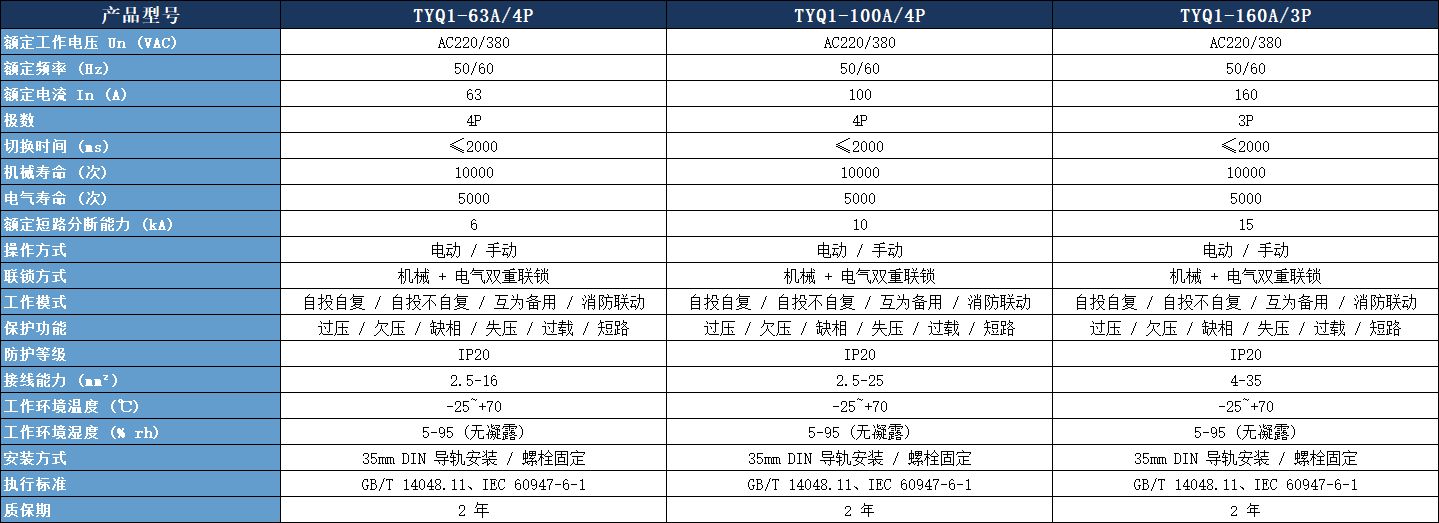

TYQ1系列技术参数表：
TYQ1 系列双电源转换开关核心优势：
高性价比之选：TYQ1-63A/4P作为经济型 ATS 代表，在保证性能稳定的前提下，价格极具竞争力，是中小功率负载的首选方案
双重安全联锁：采用机械 + 电气双重联锁设计，彻底杜绝两路电源同时合闸的安全隐患，保障您的用电安全
多种工作模式：支持自投自复、自投不自复、互为备用、消防联动四种工作模式，满足不同应用场景需求
完善的保护功能：CB 级产品集成过载、短路保护，全系列具备过压、欠压、缺相、失压保护，全面保护您的用电设备
长寿命设计：机械寿命最高可达 10000 次，电气寿命 5000 次，能够满足长期稳定运行的需求
安装便捷：标准 35mm DIN 导轨安装或螺栓固定，接线端子清晰标识，安装维护简单方便
智能监控可选：TYQ1-M 智能型系列配备 32 位微处理器控制器，支持远程状态监测和控制
严格质量检测：每台产品出厂前均经过 100% 性能测试，符合国家相关标准，提供 2 年质保期
选型步骤：
确定负载总功率：根据您的用电设备总功率计算所需额定电流，建议预留 20%-30% 的余量
选择产品级别：消防系统优先选择 PC 级，一般负载可选择 CB 级以简化系统配置
确定极数：单相系统选择 2P，三相三线制系统选择 3P，三相四线制系统选择 4P
选择控制器类型：标准型满足基本切换需求，智能型提供更多功能和远程监控能力
考虑附加功能：是否需要消防联动、发电机启动信号等特殊功能
安装与维护注意事项：
安装前请仔细阅读产品说明书，确保接线正确，特别是零线和相线不能接反
定期检查开关的运行状态，及时清理灰尘和杂物
严禁在带电状态下进行维修和更换操作
建议每半年进行一次手动切换测试，确保开关正常工作
当开关出现故障时，请联系专业技术人员进行维修
典型应用场景：
家庭住宅：别墅、大户型住宅的全屋供电或重要回路供电
商业建筑：小型商铺、便利店、写字楼办公室、电梯机房
公共设施：学校教室、医院普通病房、政府办公楼、社区服务中心
消防系统：消防应急照明、消防水泵、排烟风机等消防设备供电
工业场所：小型生产线、自动化设备、控制系统
通信行业：小型通信基站、网络机柜、监控系统
常见疑问解答 ：
问：TYQ1-63A/4P 能承载多大功率？
答：TYQ1-63A/4P 在三相 380V 系统中，最大可承载约 33kW 的负载；在单相 220V 系统中，最大可承载约 14kW 的负载。
问：TYQ1 系列和 TYQ1-M 系列有什么区别？
答：TYQ1-M 系列配备了更先进的智能控制器，提供更丰富的参数设置、状态显示和远程通信功能，适合对智能化要求较高的场所。
问：TYQ1-63A/4P 的切换时间是多少？
答：TYQ1-63A/4P 的切换时间≤2000ms，您可以根据负载的允许断电时间在控制器上进行调整。
问：PC 级和 CB 级 TYQ1 双电源转换开关有什么区别？
答：PC 级仅具备电源切换功能，无过流保护，切换速度快、机械寿命长；CB 级集成了断路器，兼具切换和过载、短路保护功能，结构更紧凑。消防规范要求消防负荷应采用 PC 级双电源转换开关。
问：TYQ1-63A/4P 可以手动操作吗？
答：可以。所有 TYQ1 系列型号都配备了手动操作手柄，在自动模式故障或需要检修时，可以切换到手动模式进行操作。
问：TYQ1 系列产品的质保期是多久？
答：邦华电气所有 TYQ1 系列双电源转换开关产品均提供2 年质保期，质保期内非人为损坏免费维修或更换。
问：TYQ1-63A/4P 支持消防联动吗？
答：支持。TYQ1 全系列产品都具备消防联动功能，可以接收消防控制中心的信号，在火灾发生时强制切换至备用电源或切断非消防电源。
