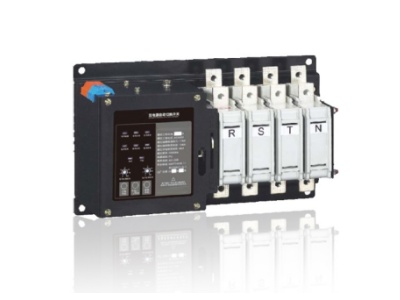

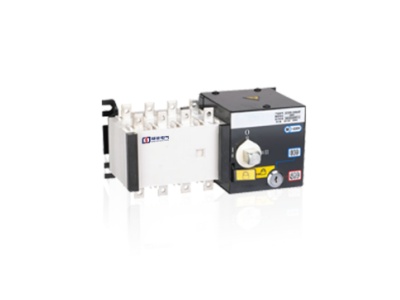

MDQ1-63A/4P 双电源自动转换开关—— 邦华电气经济型 ATS 首选
MDQ1 系列双电源自动转换开关概述：
邦华电气 MDQ1 系列双电源自动转换开关 (ATS) 是专为终端配电系统设计的经济型智能切换设备，能够实时监测常用电源 (N) 和备用电源 (R) 的电压、频率状态。当常用电源出现停电、欠压、过压、断相或频率异常时，开关会在≤2000ms 内自动将负载切换至备用电源；当常用电源恢复正常后，又能自动或手动切换回常用电源，实现无人值守的连续供电。
MDQ1-63A/4P作为该系列的入门级爆款，凭借紧凑的体积、可靠的性能和亲民的价格，成为住宅配电箱、小型商业店铺、办公室等场所的首选产品。我们同时提供MDQ1-W 系列 PC 级隔离型双电源，满足消防系统、应急照明等对切换速度和安全性要求更高的应用需求。
核心产品系列与型号大全：
CB 级双电源转换开关
CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。您提供的 MDQ1、MDQ1-W 两个系列全部为 CB 级产品，覆盖 63A 至 630A 全电流规格，适用于需要同时满足转换和保护需求的各类配电场景。
核心特点：集成塑壳断路器作为执行元件，兼具电源切换和过载、短路保护功能；结构紧凑、安装方便、无需额外配置保护装置，是一站式配电解决方案的理想选择。
适用场景：住宅配电、小型商业建筑、办公室、一般工业负载等需要同时实现切换和保护的场所。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| MDQ1 | MDQ1-63A/2P、MDQ1-63A/3P、MDQ1-63A/4P、MDQ1-100A/2P、MDQ1-100A/3P、MDQ1-100A/4P、MDQ1-160A/2P、MDQ1-160A/3P、MDQ1-160A/4P、MDQ1-250A/2P、MDQ1-250A/3P、MDQ1-250A/4P、MDQ1-400A/3P、MDQ1-400A/4P、MDQ1-630A/3P、MDQ1-630A/4P | 塑壳断路器本体 | 一体化成套设计，具备高限流特性和经济的选择性，可配置多种脱扣器，支持自投自复、自投不自复、互为备用三种模式 | 民用建筑、商业建筑、工业厂房的各级配电回路、消防设备供电 |
| MDQ1-W | MDQ1-W-63A/2P、MDQ1-W-63A/3P、MDQ1-W-63A/4P、MDQ1-W-100A/2P、MDQ1-W-100A/3P、MDQ1-W-100A/4P、MDQ1-W-160A/2P、MDQ1-W-160A/3P、MDQ1-W-160A/4P、MDQ1-W-250A/2P、MDQ1-W-250A/3P、MDQ1-W-250A/4P、MDQ1-W-400A/3P、MDQ1-W-400A/4P、MDQ1-W-630A/3P、MDQ1-W-630A/4P | 智能型塑壳断路器本体 | 升级型智能 CB 级产品，集成数字化控制单元，支持电源状态实时监测和故障报警，可选配 RS485 通讯功能，机械电气双重联锁，运行更稳定可靠 | 商业综合体、医院、数据中心、工业自动化系统、对可靠性要求较高的配电场所 |
MDQ1 CB 级产品技术参数表：
MDQ1系列双电源核心优势：
双重安全联锁：采用机械 + 电气双重联锁设计，彻底杜绝两路电源同时合闸的短路隐患，保障您的配电系统安全
智能微电脑控制：内置 32 位微处理器，实时精准监测电源状态，误动作率低于 0.01%
多种工作模式：支持自投自复、自投不自复、互为备用和消防联动四种工作模式，满足不同场景需求
手动 / 自动双操作：所有型号均配备手动操作手柄，在自动模式故障或检修时可手动切换，确保供电不中断
宽温域运行：可在 - 25℃至 + 70℃的极端温度环境下稳定工作，适应全国各地区气候条件
安装便捷：63A-160A 规格支持标准 35mm DIN 导轨安装，无需额外开孔，大幅缩短施工时间
清晰状态指示：面板配备常用电源、备用电源、合闸状态指示灯，一目了然掌握设备运行情况
严格质量管控：每台产品出厂前均经过 100% 通电测试和老化试验，确保性能稳定可靠
选型步骤：
确定负载总功率：根据您的负载总功率计算所需额定电流，建议预留 20%-30% 的余量
选择产品级别：消防负荷必须选用MDQ1-W PC 级产品，一般负载可选用MDQ1 CB 级产品
确定极数：单相系统选择 2P，三相三线系统选择 3P，三相四线系统选择 4P
考虑附加功能：如需与消防系统联动，请选择带消防联动接口的型号
常见接线说明：
常用电源进线：接市电或主发电机电源
备用电源进线：接备用发电机或第二路市电
负载出线：接您的用电设备
消防联动接口：接消防控制中心信号，火灾时可强制切断非消防电源
接地端子：必须可靠接地，确保人身安全
典型应用场景：
住宅配电：别墅、高档住宅的入户总电源切换
商业建筑：小型超市、便利店、理发店、办公室的不间断供电
消防系统：消防控制室、应急照明、排烟风机、消防水泵
医疗场所：社区医院、诊所的基本医疗设备供电
教育机构：学校教室、实验室、图书馆的照明和设备供电
通信行业：小型通信基站、网络机房的设备供电
工业领域：小型生产线、自动化设备的辅助电源
常见疑问解答：
Q1：MDQ1-63A 是什么意思？
A1：MDQ1 是邦华电气双电源自动转换开关的系列代号，63A 表示该产品的壳架等级额定电流为 63 安培，可配置 6A 至 63A 之间的任意额定电流。
Q2：MDQ1 和 MDQ1-W 有什么区别？
A2：MDQ1 是 CB 级双电源，集成了断路器，兼具切换和过载、短路保护功能；MDQ1-W 是 PC 级隔离型双电源，仅负责电源切换，切换速度更快 (≤100ms)，符合消防规范要求，需外接断路器进行保护。
Q3：MDQ1-63A/4P 的切换时间是多少？可以调整吗？
A3：MDQ1-63A/4P CB 级产品的标准切换时间≤2000ms，MDQ1-W-63A/4P PC 级产品≤100ms。切换时间可通过控制器上的拨码开关进行调整，调整范围为 0-30 秒。
Q4：MDQ1 双电源转换开关可以手动操作吗？
A4：可以。所有型号都配备了手动操作手柄，在自动模式故障、停电检修或需要强制切换时，可以切换到手动模式进行操作。操作前请务必将自动 / 手动开关拨至手动位置。
Q5：MDQ1 系列产品的质保期是多久？
A5：邦华电气所有 MDQ1 系列双电源转换开关产品均提供2 年质保期，质保期内非人为损坏免费维修或更换。我们还提供终身技术支持服务。
Q6：MDQ1-63A/4P 支持消防联动吗？
A6：支持。所有 MDQ1 系列产品都标配消防联动接口，可以接收消防控制中心的信号，实现火灾时强制切断非消防电源或强制投入备用电源的功能。
邦华电气专注于低压电气设备研发生产十余年，拥有完善的质量管理体系和专业的技术服务团队。MDQ1-63A/4P作为我们的明星产品，已累计销售超过 100 万台，广泛应用于全国各地的住宅、商业和工业项目中。
无论您是需要单台MDQ1-63A/4P产品采购，还是批量项目合作，我们都将以最优惠的价格、最快速的交货和最专业的服务满足您的需求。立即联系我们的技术工程师，获取免费的产品选型指导和详细报价方案。
