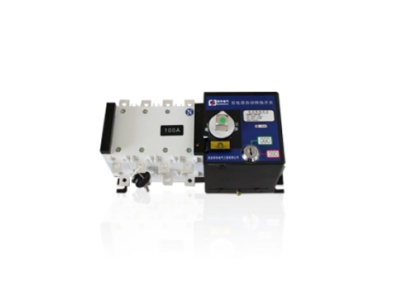

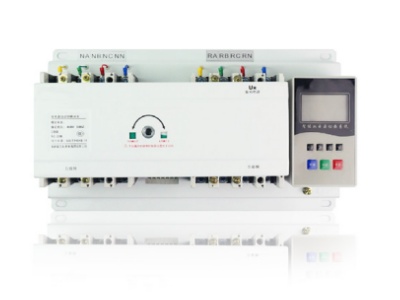

ZLQ1-100A/4P双电源开关｜ZLQ3‑100A/4P 双电源自动转换开关

                                                                                                                           ——保护你的配电系统不间断供电

一、ZLQ1-100A/4P、ZLQ3-100A/4P等双电源开关产品说明

西安邦华电气的ZLQ1-100A/4P、ZLQ1-J-100A/4P、ZLQ3-100A/4P、ZLQ1-63A/4P、ZLQ1-160A/4P、ZLQ1‑250A/4P、ZLQ1‑63A/2P 等双电源自动转换开关。涵盖标准 CB、智能 CB、隔离 PC三大系列，产品遵循 GB/T 14048.11 国标标准，额定电流覆盖 63A–800A，适配 AC230V、AC400V 工频低压配电系统。可在常用电源出现故障时，用自动或手动操作方式均可完成常用电源与备用电源之间相互转换，全程无需值守。我们的双电源自动转换开关产品性能稳定、价格合理，应用广泛。可用于商场、通信、消防、特殊、I类电力系统、高层建筑、住宅小区、军事设施、医院、机场、码头、治金、化工纺织、石油、煤矿等不允许停电的重要场所。

二、ZLQ1-100A/4P、ZLQ3-100A/4P等双电源产品特点

1、快速切换、稳定可靠

CB 级切换≤2s、PC 级 ZLQ3≤0.8s；ZLQ1-100A/4P、ZLQ3-100A/4P响应灵敏，负载无断电，避免停机损失。

2、分级安全防护

ZLQ1-63A/4P、ZLQ1-100A/4P、ZLQ1-160A/4P自带过载、短路保护，故障精准脱扣；ZLQ1-J-100A/4P叠加智能监测。ZLQ3（PC 级）零飞弧、双重联锁、隔离安全，适配消防一级负荷。

3、智能模式可调

ZLQ1-J 支持自投自复、发电机联动、0–60s 延时，兼容消防联动、远程监控，适配智能建筑。

4、全规格全极数

电流规格 63A–800A ， 2P/3P/4P 全极数配置。ZLQ1-63A/2P、ZLQ1-63A/4P、ZLQ1-100A/4P、ZLQ1-J-100A/4P等热门完整型号规格完备，单相、三相配电工况均可精准匹配，大电流规格均标配 3P/4P 配置。≤250A 含 2P，≥400A 为 3P/4P。

5、精工耐用寿命长

采用高导电银合金触头、阻燃耐高温外壳，耐电弧、抗老化、适应 - 5℃～+40℃常规工况。常规小电流型号机械寿命≥10000 次，大电流型号≥6000 次，故障率低、后期维护成本少。

6、安装便捷通用性强

支持标准 35mm 导轨安装与柜体面板安装两种方式，适配市面上绝大多数配电柜、配电箱。ZLQ1-100A/4P、ZLQ1-J-100A/4P接线布局清晰，互换性好，新建项目与老旧改造都能快速适配安装。

三、ZLQ1-100A/4P、ZLQ3-100A/4P 等双电源主要技术参数

（一）标准 CB 级（ZLQ1 系列）

（二）智能 CB 级（ZLQ1-J 系列）

（三）隔离 PC 级（ZLQ3 系列）

四、ZLQ1-100A/4P、ZLQ3-100A/4P等双电源全系列型号及介绍

（一）标准 CB 级（ZLQ1 系列）

ZLQ1 系列为CB 级双电源，自带过载短路保护，性价比高、工程通用性极强。

ZLQ1-63A/2P、ZLQ1-63A/4P：小电流，家用、别墅、小型商铺、末端回路首选。

ZLQ1-100A/2P、ZLQ1-100A/4P：商业住宅、市政配套项目覆盖率最高。

ZLQ1-160A/4P、ZLQ1-250A/4P：中型负荷主力，园区厂房、楼层动力、商场动力回路常用。

ZLQ1-400A/4P、ZLQ1-630A/4P：大型配电、总进线回路专用型号。

（二）智能 CB 级（ZLQ1-J 系列）

ZLQ1-J 系列为智能升级款 CB 级双电源，搭载智能控制器，支持消防联动、远程监控、延时可调，适配智能建筑、无人值守配电项目。

ZLQ1-J-100A/4P：智能楼宇、高端写字楼首选型号。

ZLQ1-J-160A/4P、ZLQ1-J-250A/4P：带消防联动的厂房、园区配电常用型号。

（三）隔离 PC 级（ZLQ3）

 ZLQ3双电源自动转换开关适用于额定电压AC400V、50Hz,额定电流至3200A，双路电源供电系统中使用(PC级)。广泛适用于- -级负载和部分二级负载中供电。当正常电源发生故障或断电时,能使备用电源在极短的时间内投入使用，同时可用于不频繁接通与分断电路及线路的隔离之用，但不起过载保护和短路保护作用。ZLQ3-100A/4P、ZLQ3-250A/4P是消防刚需。

五、选型区分

常规民用、住宅、商铺、普通厂房优先选ZLQ1-100A/4P等ZLQ1/ZLQ1-J（CB）系列，自带过载短路保护，价格亲民、性价比突出。

消防、医院、数据、一级负荷必选ZLQ3-250A/4P。消防联动、智能改造项目优先选ZLQ1-J-100A/4P；

适配常规配电、非消防场景，经济实用、维护简单。

六、应用场景

1、住宅建筑：小区、别墅配电常用ZLQ1-63A/2P、ZLQ1-63A/4P。

2、商业楼宇：写字楼、商场、酒店标配ZLQ1-100A/4P，智能改造项目选用ZLQ1-J-100A/4P。

3、工业配电：厂房生产线、动力回路选用ZLQ1-160A/4P、ZLQ1-250A/4P。

4、消防配套：消防风机、应急照明回路选用ZLQ3-100A/4P、ZLQ3-250A/4P

5、老旧改造：园区旧配电升级、低成本改造优先选用ZLQ1-100A/4P替换老旧设备。

七、选型建议

1、按电流选型

63A：优先ZLQ1-63A/2P、ZLQ1-63A/4P、ZLQ3-63A/4P

100A：优先ZLQ1-100A/4P、ZLQ1-J-100A/4P、ZLQ3-100A/4P

160A：优先ZLQ1-160A/4P

250A：优先ZLQ1-250A/4P、ZLQ3-250A/4P

400A 及以上：优先ZLQ1-400A/4P、ZLQ1-630A/4P

2、按极数选型

单相 220V 家用：优先 2P 完整型号ZLQ1-63A/2P

三相三线：选用 3P 完整型号

三相四线带零线工程：优先 4P 完整型号

3、安装接线

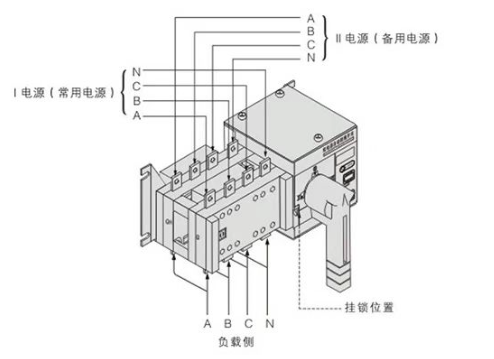

支持导轨与面板安装，接线区分常用、备用、负载端，零地严格分开，按电流匹配铜线线径，端子紧固防止虚接发热。

八、常见问题

1、ZLQ1-100A/4是什么型号？

答：ZLQ1-100A/4P 是100A 四极 CB 级双电源，自带过载短路保护。

2、ZLQ1-J-100A/4P和普通款区别？

答：ZLQ1-J-100A/4P 是智能款，带液晶显示、支持消防联动和远程监控，普通ZLQ1-100A/4P为基础自动切换款。

3、ZLQ1-63A/2P适合家用吗？

答：ZLQ1-63A/2P 是 2 极 63A 单相 CB 级双电源，适合家用、别墅 220V 回路，安装便捷、性价比高。

4、ZLQ1-250A/4P适合厂房用吗？

答：ZLQ1-250A/4P 是 250A 四极 CB 级双电源，适配中小型厂房动力回路、商场配电，性能稳定。

5、ZLQ1-J-63A/4P可以接消防信号吗？

答：可以，ZLQ1-J-63A/4P 智能款自带消防联动接口，可直接对接消防控制信号，满足应急切换需求。

6、ZLQ1-400A/4P是大电流型号吗？

答：是的，ZLQ1-400A/4P 为 400A 四极 CB 级双电源，用于厂区总配电、大型商铺主回路。

7、家用选ZLQ1-63A/2P可以吗？

答：完全适配 220V 单相，性价比高。

8、ZLQ3-100A/4P和 ZLQ1 区别？

答：ZLQ3 是 PC 级隔离、零飞弧、消防验收款；ZLQ1 是 CB 级带保护。

9、质保多久？

答：全系正品质保 18 个月，包含 ZLQ1、ZLQ1-J 全系列，售后完善、全国联保。

总结

西安邦华电气 ZL 系列双电源自动转换开关，有手动款、智能款、自动款，涵盖ZLQ1、ZLQ1-J、ZLQ3三大系列，有ZLQ1-100A/4P、ZLQ1-J-100A/4P、ZLQ3-100A/4P，ZLQ1-63A/4P、ZLQ1-160A/4P、ZLQ1‑250A/4P、ZLQ1‑63A/2P 等多种型号和规格，CB级+PC级 全覆盖、自带保护、性价比高。产品规格齐全、切换稳定、安装便捷，是常规配电项目的可靠选择。

如需选型支持或免费报价，请联系西安邦华电气。

西安邦华电气竭诚为您服务！
