YJQ1-63A/4P双电源转换开关 YJQ1-100A/4P双电源
阅读次数：95 发布时间：2026-05-20

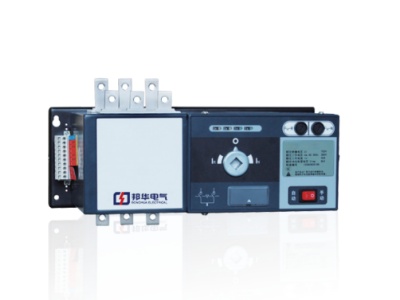

YJQ1-63A/4P 双电源转换开关—— 邦华电气末端供电保障首选
YJQ1 系列双电源自动转换开关概述：
邦华电气 YJQ1 系列双电源自动转换开关 (ATSE) 是专为末端负载设计的高性价比供电保障设备，适用于交流 50/60Hz、额定工作电压 AC220/380V 的配电系统。当常用电源出现欠压、过压、缺相、断电等故障时，可自动将负载电路快速切换至备用电源，确保照明、电梯、消防设备等重要负荷连续可靠运行。
YJQ1-63A/4P作为系列明星产品，采用一体化紧凑设计，体积小巧，安装便捷，特别适合空间有限的配电箱内使用。产品配备可靠的机械联锁和电气联锁双重保护，彻底杜绝两路电源同时合闸的安全隐患；具有明显通断位置指示和手动操作功能，方便日常维护和紧急操作。广泛应用于住宅、商业建筑、学校、医院等不允许断电的场所。
YJQ1系列核心产品分类：
CB 级双电源转换开关
CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。您提供的 YJQ1、YJQ1-Z 两个系列全部为 CB 级产品，覆盖 63A 至 630A 全电流规格，适用于需要同时满足转换和保护需求的各类配电场景。
核心特点：内置两台小型断路器，自带过载和短路双重保护功能，既能自动切换电源又能保护下游负载，经济实用，是大多数常规末端供电场景的首选。
关键优势：
集成断路器保护功能，无需额外配置保护电器，降低系统成本
标准 C 型脱扣曲线，适用于照明、普通动力等大多数负载
35mm DIN 导轨安装，与常规断路器安装方式一致，施工简单
具备自投自复、自投不自复、手动控制三种工作方式
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| YJQ1 | YJQ1-63A/2P、YJQ1-63A/3P、YJQ1-63A/4P、YJQ1-100A/2P、YJQ1-100A/3P、YJQ1-100A/4P、YJQ1-160A/2P、YJQ1-160A/3P、YJQ1-160A/4P、YJQ1-250A/2P、YJQ1-250A/3P、YJQ1-250A/4P、YJQ1-400A/3P、YJQ1-400A/4P、YJQ1-630A/3P、YJQ1-630A/4P | 塑壳断路器本体 | 一体化成套设计，具备高限流特性和经济的选择性，可配置多种脱扣器，支持自投自复、自投不自复、互为备用三种模式 | 民用建筑、商业建筑、工业厂房的各级配电回路、消防设备供电 |
| YJQ1-Z | YJQ1-Z-63A/2P、YJQ1-Z-63A/3P、YJQ1-Z-63A/4P、YJQ1-Z-100A/2P、YJQ1-Z-100A/3P、YJQ1-Z-100A/4P、YJQ1-Z-160A/2P、YJQ1-Z-160A/3P、YJQ1-Z-160A/4P、YJQ1-Z-250A/2P、YJQ1-Z-250A/3P、YJQ1-Z-250A/4P、YJQ1-Z-400A/3P、YJQ1-Z-400A/4P、YJQ1-Z-630A/3P、YJQ1-Z-630A/4P | 智能型塑壳断路器本体 | 升级型智能 CB 级产品，集成数字化控制单元，支持电源状态实时监测和故障报警，可选配 RS485 通讯功能，机械电气双重联锁，运行更稳定可靠 | 商业综合体、医院、数据中心、工业自动化系统、对可靠性要求较高的配电场所 |

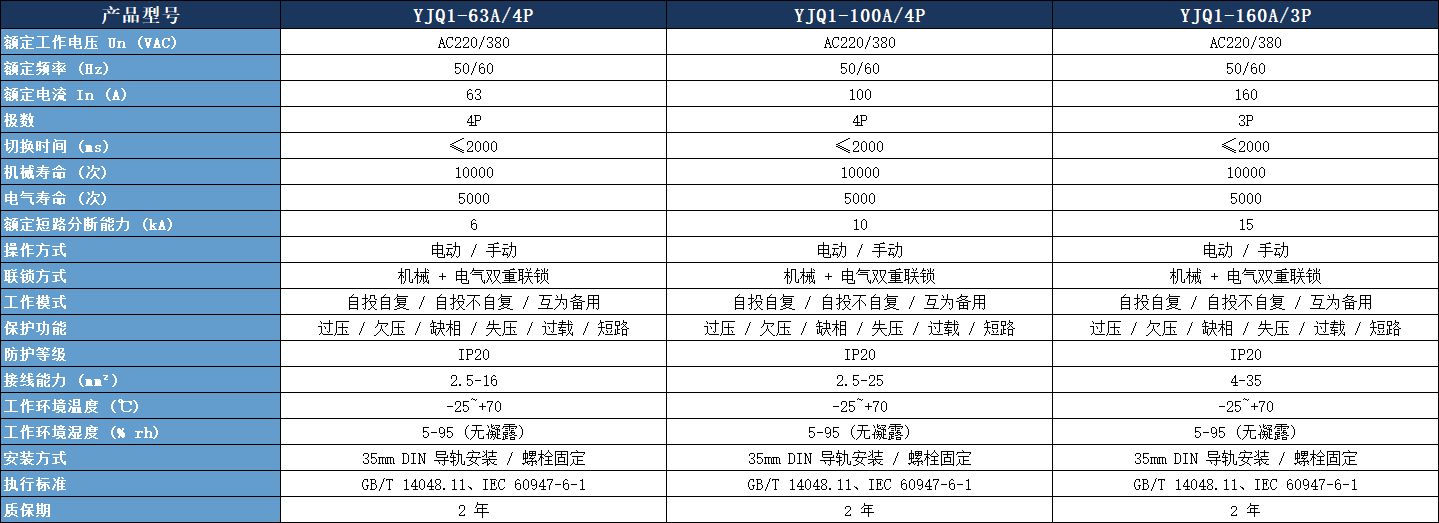

YJQ1(CB 级) 技术参数表：
YJQ1 型号含义详解 ：
很多客户会问YJQ1-63A 是什么意思、YJQ1-63A 什么型号，下面为您详细解析：
以 YJQ1-63A/4P 为例：
YJQ1：产品系列代号 (邦华电气 YJQ1 系列双电源转换开关)
63A：壳架等级电流 (A)，表示该型号外壳所能承载的最大额定电流为 63A
4P：极数 (2P = 单相两线，3P = 三相三线，4P = 三相四线)
以 YJQ1-Z-100A/3P 为例：
YJQ1：产品系列代号
Z：附加功能代号 (Z = 智能型 / PC 级，无标注 = 基本型 / CB 级)
100A：壳架等级电流 (A)
3P：极数
YJQ1系列双电源选型指南：
您可以根据以下四个维度快速选择适合的 YJQ1 产品：
按功能需求选型
需要过载和短路保护，追求性价比：选择 YJQ1 基本型 (CB 级)
需要快速切换和消防联动功能：选择 YJQ1-Z 智能型 (PC 级)
按电流等级选型
小电流 (6A-63A)：推荐YJQ1-63A/4P，适用于照明、插座等末端负载
中电流 (100A-250A)：选择 YJQ1-100A/4P、YJQ1-160A/4P、YJQ1-250A/4P，适用于楼层配电
大电流 (400A-630A)：选择 YJQ1-400A/4P、YJQ1-630A/4P，适用于总进线配电
按极数选型
单相供电系统：选择 2P
三相三线供电系统：选择 3P
三相四线供电系统：选择 4P (推荐)
按应用场景选型
住宅、普通办公楼、商业照明：首选 YJQ1 基本型
医院、学校、消防设施：推荐 YJQ1-Z 智能型
数据中心、精密设备：建议选择更高端的 PC 级产品
典型应用场景：
住宅建筑：电梯、应急照明、消防水泵、公共区域照明
商业建筑：商场、超市、酒店、银行的重要负荷
医疗行业：医院门诊楼、病房楼、普通医疗设备供电
教育行业：学校教学楼、实验室、图书馆、宿舍
工业制造：小型生产线、辅助设备、办公区域
基础设施：通信基站、小型变电站、高速公路收费站
常见疑问解答 ：
Q1：YJQ1-63A/4P 和 YJQ1-Z-63A/4P 有什么区别？
A：YJQ1-63A/4P 是 CB 级基本型，内置断路器，自带过载和短路保护，价格经济；YJQ1-Z-63A/4P 是 PC 级智能型，纯切换设计，转换速度更快 (≤100ms)，支持消防联动和远程监控。简单来说：要保护选基本型，要速度和智能选 Z 型。
Q2：YJQ1-63A/4P 的切换时间是多少？
A：YJQ1-63A/4P 基本型的切换时间一般在 1-2 秒，YJQ1-Z-63A/4P 智能型的切换时间≤100ms，能够满足大多数末端负载的供电要求。
Q3：YJQ1 系列产品的质保期是多久？
A：邦华电气所有 YJQ1 系列双电源转换开关均提供2 年质保，质保期内非人为损坏免费维修或更换。
Q4：YJQ1-63A/4P 可以安装在 35mm 导轨上吗？
A：可以。YJQ1 全系列产品均支持 35mm DIN 标准导轨安装，也可以选择螺栓固定方式，安装非常方便。
Q5：可以提供定制化服务吗？
A：可以。我们可以根据您的特殊需求提供定制化产品，包括特殊电压等级、特殊功能要求、特殊安装方式等，具体请联系我们的技术支持团队。
邦华电气专注于低压电气领域十余年，拥有完善的双电源转换开关产品线和专业的技术服务团队。YJQ1 系列作为我们的主力末端产品，凭借稳定的性能、合理的价格和 2 年质保服务，赢得了广大客户的信赖。
无论您是需要单个YJQ1-63A/4P产品采购，还是 YJQ1 全系列产品的项目配套，我们都能满足您的需求。如需了解更多 YJQ1-100A/4P 参数、YJQ1-160A/4P 价格等信息，或获取详细的产品报价，请联系我们的销售工程师，我们将竭诚为您服务。
