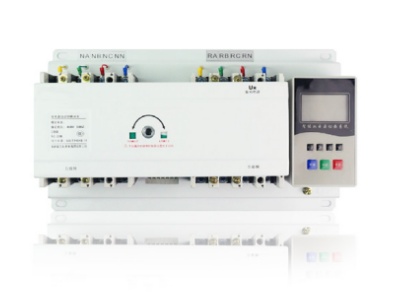

CDQ1s-100/4P 双电源转换开关—— 邦华电气 PC 级快速切换专家

CDQ 系列双电源自动转换开关概述：

邦华电气 CDQ 系列双电源自动转换开关 (ATSE) 是集开关本体与智能逻辑控制于一体的机电一体化设备，适用于交流 50/60Hz、额定工作电压 AC220/380V 的配电系统。当常用电源出现欠压、过压、缺相、断电等故障时，可自动将负载电路快速切换至备用电源，确保重要负荷连续可靠运行。

CDQ1s-100/4P作为本系列的明星产品，采用 PC 级纯切换设计，转换速度快、可靠性高，广泛应用于对供电连续性要求较高的场所。产品采用双列复合式触头、微电机预储能技术，基本实现零飞弧；配备可靠的机械联锁和电气联锁，防止两路电源同时合闸；具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离。

CDQ 系列双电源自动转换开关核心产品系列：

CB 级双电源转换开关

CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。本次提供的CDQ1、CDQ1s、CDQ1F、CDQ0s、CDQ6s、CDQ9s 系列均为 CB 级产品，覆盖 63A 至 250A 电流规格。

核心特点：内置两台塑壳断路器，自带过载和短路双重保护功能，既能自动切换电源又能保护下游负载，经济实用，适用于大多数常规供电场景。

关键优势：

集成断路器保护功能，无需额外配置保护电器，降低系统成本

标准脱扣器配置，故障发生时能提供有效的选择性保护

控制器集成二次接线端子，安装方便，美观易用

具备自投自复、自投不自复、手动控制三种工作方式

PC 级双电源转换开关

PC 级双电源转换开关仅具备电源转换功能，不具备过电流保护能力，需配合上游断路器使用。其核心优势在于极高的短时耐受电流能力和机械可靠性，能够承受短路电流冲击而不损坏。本次提供的CDQ3、CDQ3H 系列均为 PC 级产品，覆盖 63A 至 250A 电流规格。

核心特点：专攻快速可靠切换，自身不具备短路分断能力，转换速度快、机械寿命长、可靠性高，适用于对供电连续性要求极高的场所。

关键优势：

一体化专用切换机构，动作准确灵活，无卡滞现象

电磁兼容性好，抗干扰能力强，对外无干扰

具有多路输入 / 输出接口，便于实现远程 PLC 控制及系统自动化

标配消防双分功能，可与消防控制系统无缝对接

核心技术参数：

PC 级双电源转换开关参数表

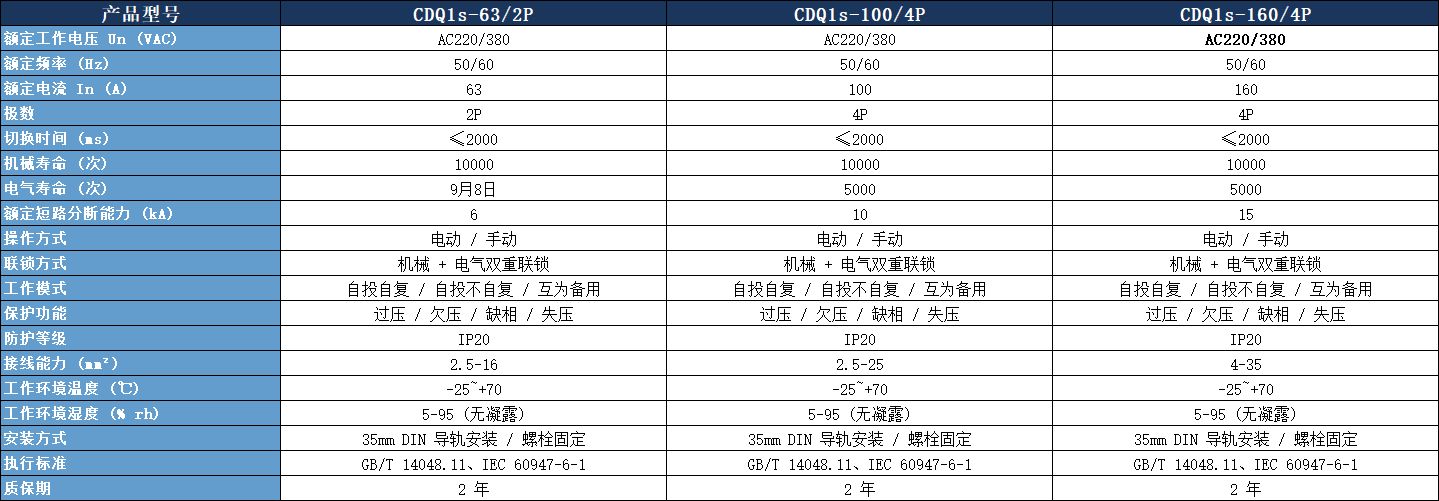

CB 级双电源转换开关参数表

型号含义详解：

很多客户经常问CDQ1s-100/4P 是什么意思，下面我们以CDQ1s-100/4P/63A/F为例，为您详细解析每个部分的含义：

CDQ：产品类别代号 (双电源自动转换开关)

1：设计序号 (第一代产品)

s：改进型代号

100：壳架等级电流 (A)

4P：极数 (2P = 单相两线，3P = 三相三线，4P = 三相四线)

63A：额定工作电流 (A)

F：附加功能 (F = 消防专用，无标注 = 基本型)

选型指南 ：

您可以根据以下四个维度快速选择适合的产品：

按保护需求选型

需要过载和短路保护：选择 CB 级双电源转换开关 (CDQ3H 系列、CDQ3 系列)

不需要保护，追求快速切换：选择 PC 级双电源转换开关 (CDQ1s 系列、CDQ0s 系列、CDQ6s 系列、CDQ9s 系列)

按应用场景选型

消防水泵、风机、应急照明：必选 PC 级消防专用型 (CDQ1F 系列)

医院 ICU、数据中心、精密生产线：首选 PC 级 (CDQ1s 系列)

普通办公楼、住宅、商业照明：可选 CB 级或经济型

按电流等级选型

小电流 (6A-100A)：适用于末端负载 (CDQ1s-63/2P、CDQ1s-100/4P、CDQ3H-63/4P)

中电流 (125A-630A)：适用于楼层配电 (CDQ1s-160/4P、CDQ1s-250/4P、CDQ3H-250/4P)

大电流 (800A-3200A)：适用于总进线配电

按极数选型

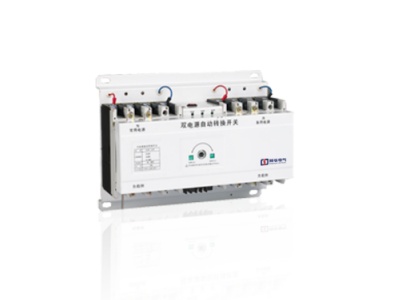

单相供电系统：选择 2P (CDQ1s-63/2P、CDQ0s-63/2P、CDQ1-63/2P)

三相三线供电系统：选择 3P

三相四线供电系统：选择 4P (CDQ1s-100/4P、CDQ1s-160/4P、CDQ3H-100/4P)

典型应用场景：

医疗行业：医院手术室、ICU、急诊室、医疗设备供电

数据中心：服务器机房、网络设备、UPS 系统前端

工业制造：自动化生产线、数控机床、关键工艺设备

建筑行业：高层建筑电梯、消防系统、应急照明

基础设施：高速公路、隧道、机场、火车站、通信基站

商业中心：商场、超市、银行、酒店的重要负荷

常见疑问解答：

Q1：CDQ1s-100/4P 什么型号？是 PC 级还是 CB 级？

A：CDQ1s-100/4P 是邦华电气 CDQ 系列中的 PC 级双电源转换开关，壳架电流 100A，4 极，额定工作电流可选 16A、20A、25A、32A、40A、50A、63A、80A、100A。

Q2：CDQ1s-100/4P 和 CDQ3H-100/4P 有什么区别？

A：CDQ1s-100/4P 是 PC 级纯切换型，转换速度快 (≤2000ms)、机械寿命长 (10000 次)；CDQ3H-100/4P 是 CB 级带保护型，内置断路器，自带过载和短路保护功能。简单来说：要保护选 CB，要速度选 PC，消防应急 PC 不能替。

Q3：CDQ1s-100/4P 的切换时间是多少？

A：CDQ1s-100/4P 的转换时间一般≤2000ms，如果需要更快的切换速度，可以选择 CDQ1F 系列励磁式产品，转换时间可快至 0.1S 内。

Q4：CDQ1s-100/4P 需要定期维护吗？

A：需要。建议每半年进行一次手动切换试验，每年进行一次全面检查，包括触头磨损检测、绝缘电阻测试和联锁机构检查，确保产品正常运行。

Q5：你们的 CDQ1s-100/4P 符合哪些标准？质保期多久？

A：所有产品均符合 GB/T 14048.11《低压开关设备和控制设备 第 6-1 部分：多功能电器 转换开关电器》标准，等同采用 IEC 60947-6-1 国际标准，同时满足消防相关规范要求。我们提供2 年质保服务。

Q6：可以提供 CDQ1s-100/4P 的接线图和安装尺寸吗？

A：可以。您可以联系我们的技术支持团队，我们将为您提供详细的接线图、安装尺寸图和使用说明书。

邦华电气专注于低压电气领域十余年，拥有完善的 CDQ 系列双电源转换开关产品线和专业的技术服务团队。我们不仅为您提供高品质的CDQ1s-100/4P产品，更能为您提供从选型设计到安装调试的一站式解决方案。无论您是需要单个产品采购还是整体项目配套，我们都能满足您的需求。如需了解更多产品信息或获取报价，请联系我们的销售工程师，我们将竭诚为您服务。
