NDQ3-100/4P 双电源转换开关——为您的关键负载保驾护航
NDQ3 系列双电源自动转换开关概述：
邦华电气 NDQ3 系列双电源自动转换开关 (ATSE) 是集开关本体与智能逻辑控制于一体的高性能 PC 级切换设备，适用于交流 50/60Hz、额定工作电压 AC220/380V 及以下的配电系统。当常用电源出现欠压、过压、缺相、断电等故障时，可自动将负载电路快速切换至备用电源，确保重要负荷连续可靠运行。

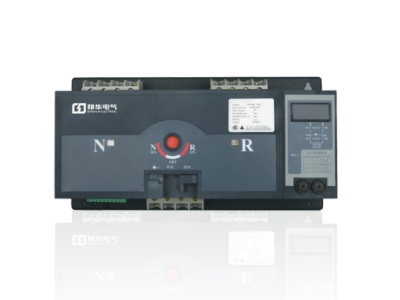

NDQ3-100/4P作为该系列的明星产品，采用双列复合式触头、微电机预储能及微电子控制技术，基本实现零飞弧；配备可靠的机械联锁和电气联锁，防止两路电源同时合闸；具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离。广泛应用于不允许断电的重要场所，是保障供电连续性的核心设备。
NDQ3 系列双电源自动转换开关核心产品系列：
PC 级双电源转换开关
PC 级双电源转换开关仅具备电源转换功能，不具备过电流保护能力，需配合上游断路器使用。其核心优势在于极高的短时耐受电流能力和机械可靠性，能够承受短路电流冲击而不损坏，确保在故障情况下仍能可靠接通回路。本次提供的NDQ2、NDQ3、NDQ3B、NDQ3M、NDQ3HP 全系列均为 PC 级产品，覆盖 63A 至 630A 电流规格。
核心特点：专攻快速可靠切换，自身不具备短路分断能力，转换速度快、机械寿命长、可靠性高，适用于对供电连续性要求极高的场所。
关键优势：
转换时间≤100ms，满足绝大多数关键负载的供电要求
过零位技术，紧急情况下可强制置零，同时切断两路电源
一体化专用切换机构，动作准确灵活，无卡滞现象
电磁兼容性好，抗干扰能力强，对外无干扰
具有多路输入 / 输出接口，便于实现远程 PLC 控制及系统自动化
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |

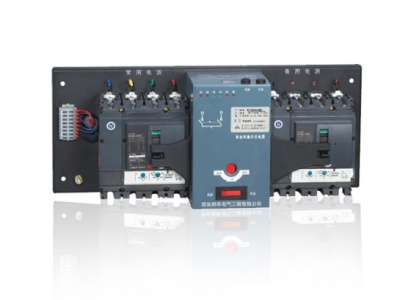

| NDQ2 | NDQ2-100/4P | 专用隔离开关 | 基础型 PC 级产品，结构紧凑，安装便捷，机械电气双重联锁，支持手动 / 自动双操作模式，性价比突出 | 民用建筑、中小型工业项目、末端配电回路、照明系统 |
| NDQ3 | NDQ3-63/4P、NDQ3-100/4P、NDQ3-160/4P、NDQ3-250/4P | 专用隔离开关 | 标准型 PC 级产品，零飞弧设计，两路电源独立灭弧，标配基础型控制器，短时耐受电流能力优异 | 商业建筑、工业厂房、智能化配电系统、医院普通回路 |
| NDQ3B | NDQ3B-100/4P | 加强型专用隔离开关 | 加强型 PC 级产品，升级触头材质，更高的机械寿命和电气寿命，运行稳定性更强 | 工业设备供电、机房辅助系统、消防应急电源 |
| NDQ3M | NDQ3M-100/4P | 智能型专用隔离开关 | 智能型 PC 级产品，集成数字化控制单元，支持电源状态实时监测和故障报警，可选配 RS485 通讯功能 | 商业综合体、数据中心、工业自动化系统 |
| NDQ3HP | NDQ3HP-630/4P | 大电流专用隔离开关 | 大电流型 PC 级产品，专为高负荷场景设计，具备极强的短时耐受能力和抗冲击性能 | 工业主进线、大型商业综合体、轨道交通供电 |
技术参数表：

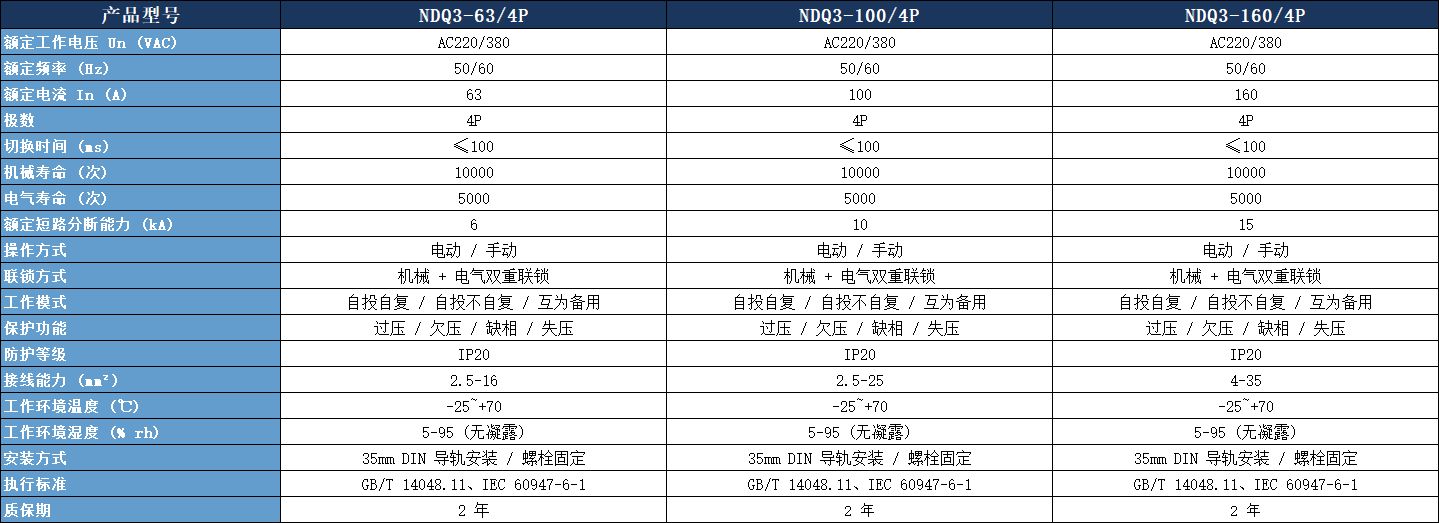

NDQ3 系列 PC 级双电源转换开关参数表
型号含义详解：
很多客户会问NDQ3-100/4P 是什么意思，下面以NDQ3-100/4P/M为例，为您详细解读NDQ3-100/4P 什么型号：
NDQ3：产品系列代号 (PC 级双电源转换开关)
100：壳架等级电流 (A)，表示该产品最大可配置 100A 的额定电流
4P：极数 (2P = 单相两线，3P = 三相三线，4P = 三相四线)
M：附加功能 (M = 智能型，B = 基本型，HP = 旁路型，F = 消防专用，无标注 = 标准型)
选型指南 ：
您可以根据以下四个维度快速选择适合的NDQ3 双电源转换开关产品：
按保护需求选型
需要过载和短路保护：选择 NDQ2 系列 CB 级双电源转换开关
不需要保护，追求快速切换：选择 NDQ3 系列 PC 级双电源转换开关
按应用场景选型
消防水泵、风机、应急照明：必选 NDQ3 系列 PC 级消防专用型
医院 ICU、数据中心、精密生产线：首选 NDQ3 系列 PC 级
普通办公楼、住宅、商业照明：可选 NDQ2 系列 CB 级或 NDQ3B 基本型
按电流等级选型
小电流 (6A-100A)：选择 NDQ3-63/4P 或 NDQ3-100/4P
中电流 (125A-250A)：选择 NDQ3-160/4P 或 NDQ3-250/4P
大电流 (400A-630A)：选择 NDQ3HP-630/4P
按功能需求选型
基本功能需求：选择 NDQ3B-100/4P 基本型
需要远程监控：选择 NDQ3M-100/4P 智能型
需要不停电检修：选择 NDQ3HP-630/4P 旁路型
典型应用场景：
医疗行业：医院手术室、ICU、急诊室、医疗设备供电
数据中心：服务器机房、网络设备、UPS 系统前端
工业制造：自动化生产线、数控机床、关键工艺设备
建筑行业：高层建筑电梯、消防系统、应急照明
基础设施：高速公路、隧道、机场、火车站、通信基站
商业中心：商场、超市、银行、酒店的重要负荷
常见疑问解答：
Q1：NDQ3 系列和 NDQ2 系列双电源转换开关有什么区别？
A：NDQ3 系列是 PC 级纯切换型，自身不具备保护功能，转换速度快 (≤100ms)、可靠性高；NDQ2 系列是 CB 级带保护型，内置断路器，自带过载和短路保护，经济实用。简单来说：要保护选 CB，要速度选 PC，消防应急 PC 不能替。
Q2：NDQ3-100/4P 的切换时间是多少？
A：NDQ3-100/4P作为 PC 级产品，转换时间一般小于 100ms，能够满足绝大多数关键负载的供电要求。如果需要更快的切换速度，可以选择静态转换开关 (STS)，切换时间小于 20ms。
Q3：双电源转换开关需要定期维护吗？
A：需要。建议每半年进行一次手动切换试验，每年进行一次全面检查，包括触头磨损检测、绝缘电阻测试和联锁机构检查，确保产品正常运行。
Q4：你们的 NDQ3-100/4P 产品符合哪些标准？
A：所有产品均符合 GB/T 14048.11《低压开关设备和控制设备 第 6-1 部分：多功能电器 转换开关电器》标准，等同采用 IEC 60947-6-1 国际标准，同时满足消防相关规范要求。
Q5：NDQ3-100/4P 的质保期是多久？
A：邦华电气所有双电源转换开关产品均提供2 年质保服务，质保期内非人为损坏免费维修或更换。
Q6：可以提供定制化服务吗？
A：可以。我们可以根据您的特殊需求提供定制化产品，包括特殊电压等级、特殊功能要求、特殊安装方式等，具体请联系我们的技术支持团队。
