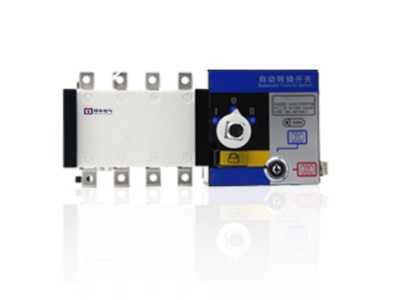

WATSN-100/4P 双电源转换开关—— 为您的关键负载筑牢供电防线
WATSN 系列双电源自动转换开关概述：
邦华电气 WATSN 系列双电源自动转换开关 (ATSE) 是保障供电连续性的核心设备，当常用电源 (市电) 出现失压、欠压、缺相、过压等故障时，能自动、安全、快速地将负载电路切换至备用电源 (发电机或第二路市电)；当常用电源恢复正常后，可自动或手动切回主电源供电。
WATSN-100/4P 是什么意思？ 型号中 "WATSN" 代表万高型双电源转换开关，"100" 表示壳架电流为 100A，"4P" 表示 4 极 (同时切换三根火线和一根中性线)，适用于三相四线制供电系统。作为 WATSN 系列中市场占有率最高的明星型号，WATSN-100/4P 凭借稳定的性能、合理的价格和广泛的适配性，成为众多工程项目的首选。
本系列产品严格遵循 GB/T 14048.11-2016《低压开关设备和控制设备 第 6-1 部分：多功能电器 转换开关电器》国家标准，等同采用 IEC 60947-6-1 国际标准，同时满足《高层民用建筑防火规范》、《建筑设计防火规范》等行业规范要求。广泛应用于不允许断电的重要场所，为您的电力系统提供 7×24 小时不间断供电保障。
WATSN 系列双电源自动转换开关核心产品系列与型号大全：
CB 级双电源转换开关
CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。本次提供的WATSN、ATNS、ATS 系列均为 CB 级产品，覆盖 63A 至 250A 电流规格。
核心特性：由两台带过电流脱扣器的断路器 (塑壳或微型断路器) 加机械联动机构和智能控制器组成。集电源转换与短路、过载保护功能于一体，性价比高。
适用场景：民用建筑、商业综合体、办公楼、学校、医院普通区域等中小负载供电系统。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| WATSN | WATSN-63/4P、WATSN-100/4P、WATSN-250/4P | 塑壳断路器本体 | 经典型 CB 级产品，采用成熟断路器平台，高限流特性，机械电气双重联锁，支持多种转换模式 | 商业建筑、工业厂房、医院、数据中心普通回路 |
| ATNS | ATNS-100/4P | 塑壳断路器本体 | 紧凑型 CB 级产品，体积小巧，安装便捷，具备过载、短路双重保护，操作简单可靠 | 民用建筑、办公楼、小型商铺、末端配电回路 |
| ATS | ATS-100/4P | 塑壳断路器本体 | 通用基础型 CB 级产品，性价比突出，满足基本双电源转换和保护需求，维护成本低 | 住宅配电、照明系统、普通动力设备供电 |
PC 级双电源转换开关
PC 级双电源转换开关仅具备电源转换功能，不具备过电流保护能力，需配合上游断路器使用。其核心优势在于极高的短时耐受电流能力和机械可靠性，能够承受短路电流冲击而不损坏。本次提供的WATSG 系列为 PC 级产品，覆盖 100A 电流规格。
核心特性：采用一体式专用切换机构，本身不具备短路分断能力，但拥有极高的短路耐受能力。转换速度快 (≤100ms)、机械寿命长 (≥10 万次)、可靠性高，是关键负载的首选。
适用场景：数据中心、医院手术室、消防控制室、工业自动化生产线、金融中心等对供电中断时间敏感的场所。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |

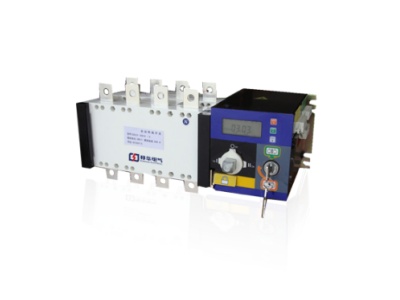

| WATSG | WATSG-100/4P | 专用隔离开关 | 标准型 PC 级产品，零飞弧设计，两路电源独立灭弧，优异的短时耐受电流能力，支持手动 / 自动双操作 | 工业设备供电、消防应急电源、机房辅助系统、出口项目 |
详细技术参数表：

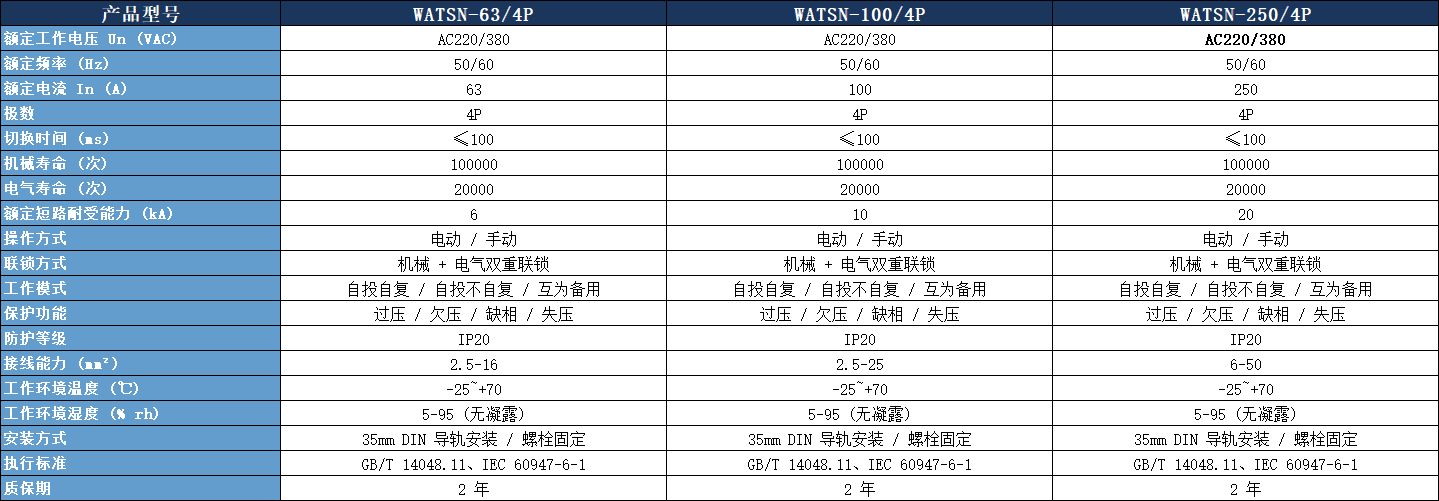

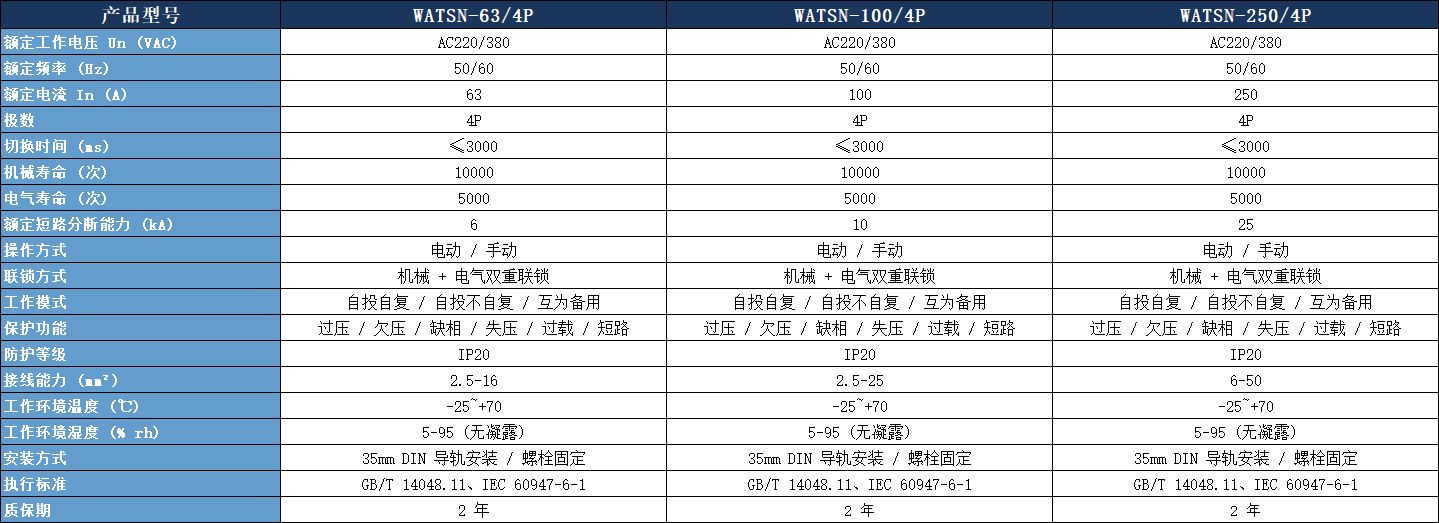

CB 级双电源转换开关技术参数
PC 级双电源转换开关技术参数
核心技术优势：
双重联锁保护：机械联锁与电气联锁双重保障，彻底杜绝两路电源同时接通的短路风险，确保切换过程绝对安全。
智能电源监测：实时检测两路电源的电压、频率、相位参数，精准判断电源故障，避免误切换。
多种工作模式：支持自投自复、自投不自复、手动控制、远程控制、紧急停止等多种工作方式，满足不同应用需求。
长寿命设计：采用优质银合金触点和高强度工程塑料，PC 级产品机械寿命≥10 万次，电气寿命≥2 万次，长期运行稳定可靠。
完善的保护功能：具备过压、欠压、缺相、过频、欠频保护功能，CB 级产品额外提供过载、短路保护，有效保护后端用电设备。
消防联动接口：可选配 DC24V 消防信号接口，可与火灾自动报警系统无缝对接，满足消防规范要求。
选型指南：
选型步骤：
确定负载性质：消防负荷、关键工业负荷优先选择 PC 级；一般民用负荷可选择 CB 级。
计算额定电流：根据负载总功率计算额定电流，选择额定电流大于计算电流 1.25 倍的产品。
确定极数：TN-S 系统、TT 系统必须选择 4P；TN-C 系统可选择 3P。
选择工作模式：无人值守场所选择自投自复；需要人工干预的场所选择自投不自复。
确认特殊功能：是否需要消防联动、远程通讯、发电机启动信号等功能。
PC 级与 CB 级核心参数对比：
| 对比项目 | PC 级双电源转换开关 | CB 级双电源转换开关 |
| 结构组成 | 一体式专用切换机构 | 两台断路器 + 机械联动 |
| 短路分断能力 | 无 | 有 |
| 短路耐受能力 | 高 | 中 |
| 转换速度 | 快 (≤100ms) | 中 (1-3 秒) |
| 机械寿命 | 长 (≥10 万次) | 中 (≥1 万次) |
| 保护功能 | 电源故障保护 | 电源故障保护 + 过载短路保护 |
| 适用负载 | 关键负荷、消防负荷 | 一般民用负荷 |
| 价格 | 较高 | 较低 |
常见型号区别：
WATSG-100/4P 和 WATSN-100/4P 区别：WATSG 系列是 WATSN 系列的升级款，采用更先进的励磁驱动技术，切换速度更快，短路耐受能力更强。
ATNS-100/4P 和 WATSN-100/4P 区别：ATNS 系列是经济型双电源转换开关，保留核心功能，价格更具优势，适合对成本敏感的项目。
ATS-100/4P 是什么：ATS 是双电源转换开关的通用缩写，ATS-100/4P 泛指额定电流 100A、4 极的双电源转换开关。
典型应用场景：
医疗行业：医院手术室、ICU、急诊室、医疗设备供电系统
商业建筑：商场、超市、酒店、写字楼、商业综合体
工业领域：自动化生产线、数控机床、化工设备、冶金系统
建筑行业：高层建筑、住宅小区、学校、医院
交通行业：机场、火车站、地铁站、高速公路收费站
消防行业：消防水泵、消防风机、应急照明、防火卷帘门
金融行业：银行营业厅、证券交易所、数据中心
能源行业：发电厂、变电站、新能源发电系统
常见疑问解答：
问：WATSN-100/4P 什么型号？
答：WATSN-100/4P 是万高型双电源转换开关的标准型号，壳架电流 100A，4 极，适用于三相四线制系统。邦华电气提供 PC 级和 CB 级两种类型供您选择。
问：WATSN-100/4P 的转换时间是多少？
答：PC 级 WATSN-100/4P 转换时间≤100ms，CB 级 WATSN-100/4P 转换时间≤3 秒。如需更快的转换速度，建议选择 PC 级产品。
问：常用电源和备用电源可以都是发电机吗？
答：可以。本系列产品支持两路市电、市电 + 发电机、两路发电机等多种电源组合方式。
问：双电源转换开关需要定期维护吗？
答：建议每 6 个月进行一次手动切换试验，检查开关动作是否正常；每年进行一次全面检查，清洁触点和机构。
问：消防专用双电源转换开关与普通产品有什么区别？
答：消防专用产品具备消防联动功能，支持 DC24V 消防信号控制，并且过载时只报警不跳闸，确保消防设备在紧急情况下能够持续运行。
问：如何选择 3P 还是 4P 的双电源转换开关？
答：TN-S 系统、TT 系统必须选择 4P 产品，以确保中性线的可靠切换；TN-C 系统可选择 3P 产品。
问：WATSN-100/4P 的质保期是多久？
答：邦华电气所有 WATSN 系列双电源转换开关均提供 2 年质保服务，质保期内非人为损坏免费维修或更换。
邦华电气专注于低压电气领域十余年，拥有完善的双电源转换开关产品线和专业的技术服务团队。我们不仅为您提供高品质的 WATSN-100/4P、WATSN-63/4P、WATSN-250/4P、WATSG-100/4P、ATNS-100/4P、ATS-100/4P 等产品，还为您提供从选型设计到安装调试的一站式解决方案。
无论您是进行新建项目还是改造升级，我们都能为您量身定制最适合的供电保障方案。如需了解更多 WATSN-100/4P 参数信息或获取详细的产品手册，请联系我们的销售工程师，我们将竭诚为您服务。
