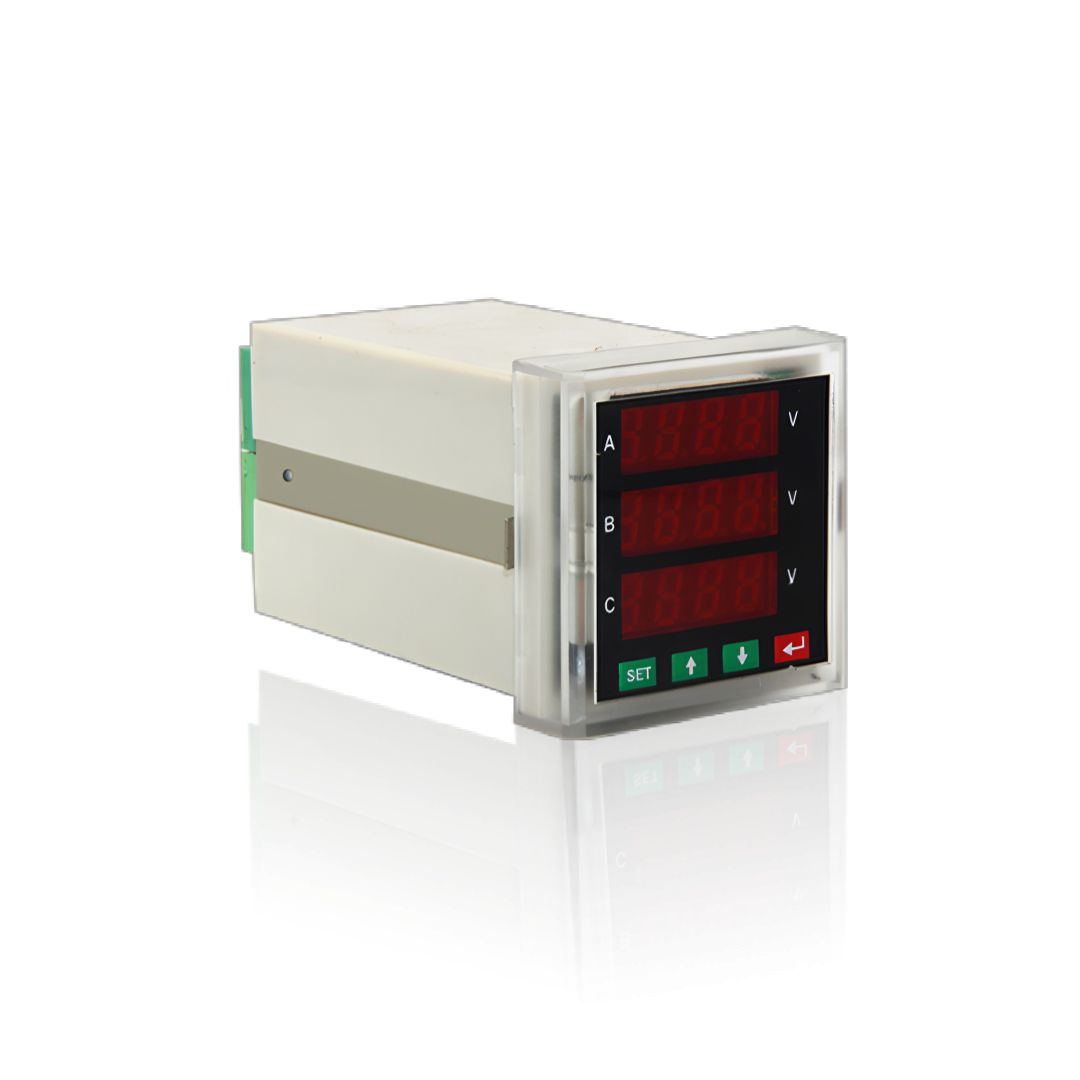

DTSD194 电力仪表 —— 以品质铸就工业级电力仪表标杆

DTSD194 电力仪表概述：

您正在寻找的 DTSD194 是邦华电气 针对现代智能配电系统设计的主力级三相多功能电力仪表，可实现电压、电流、功率、电能、功率因数、频率等全参数实时测量，支持双向电能计量和分时复费率功能，是工业配电和能源管理系统的核心计量设备。

产品采用工业级 32 位 ARM 芯片和高精度 AD 采样技术，抗干扰能力强，工作温度范围宽，适用于各种恶劣工业环境。我们提供壁挂式和导轨式两种安装方式，可直接替代施耐德、西门子、正泰、德力西等品牌的同类型产品，大幅降低您的采购成本和系统升级难度。

DTSD194 电力仪表核心产品系列与型号：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号6L2-A/V、42L6-A/V，同时覆盖85L1-A/V、99T1-A/V等全系列规格，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表以NA194 系列为核心，完整覆盖用户指定的NA194I-2X1、NA194U-2X1、NA194I-9X1、NA194U-9X1，同时补充NA194I-1X1、NA194U-1X1、NA194I-3X1、NA194U-3X1及对应的三相型号。采用高亮 LED 数字显示，读数清晰准确，覆盖全系列标准盘面尺寸，功能简捷可靠。

多功能电力仪表

邦华电气多功能电力仪表以DTSD194 和 DSSD194 系列为核心，完整覆盖用户指定的DTSD194、DSSD194、DTSD194-M、DSSD194-M，同时补充谐波分析型DTSD194-H、DSSD194-H。提供从基础到高精度的全电量测量和电能管理功能，能够实时监测电压、电流、功率、功率因数、频率、电能等参数，并支持谐波分析、需量计算、数据记录和多种通讯协议。

多功能电能表

邦华电气多功能电能表主要包括用户指定的DTSD194、DSSD194，同时补充传统感应式DT862、DS862，单相DDS194，预付费型DTSY194、DDSY194和智能费控型DTZY194、DSZY194。支持单相、三相四线和三相三线制测量，具备高精度电能计量功能，部分电子式型号带有全电量监测能力，支持多费率分时计费和远程通讯。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，主要包括用户指定的DTSD194-G、DSSD194-G，同时补充单相DDSU194-G、三相基础型DTSU194-G和多功能型NA194E-G。提供从基础电能计量到高级多功能测量的完整解决方案，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。

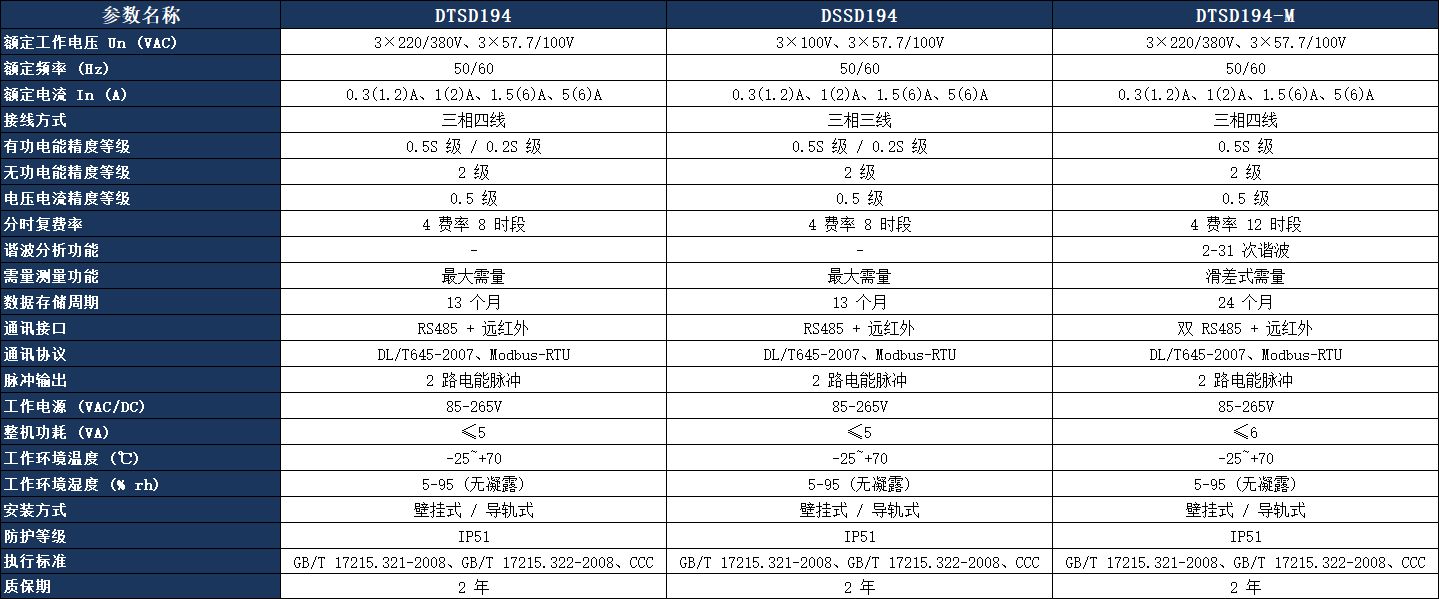

DTSD194 系列详细技术参数：

DTSD194 系列选型对照表：

安装与接线说明：

安装步骤：

在配电柜面板上开 91×91mm 的安装孔

将仪表从正面插入安装孔

从背面安装固定卡扣并拧紧螺丝

接线注意事项：

电流互感器二次侧严禁开路

电压输入必须加装保险丝

RS485 通讯线应使用屏蔽双绞线，屏蔽层单端接地

资料获取：如需详细的 DTSD194 说明书和接线图，可联系我们的工程师免费获取电子版。

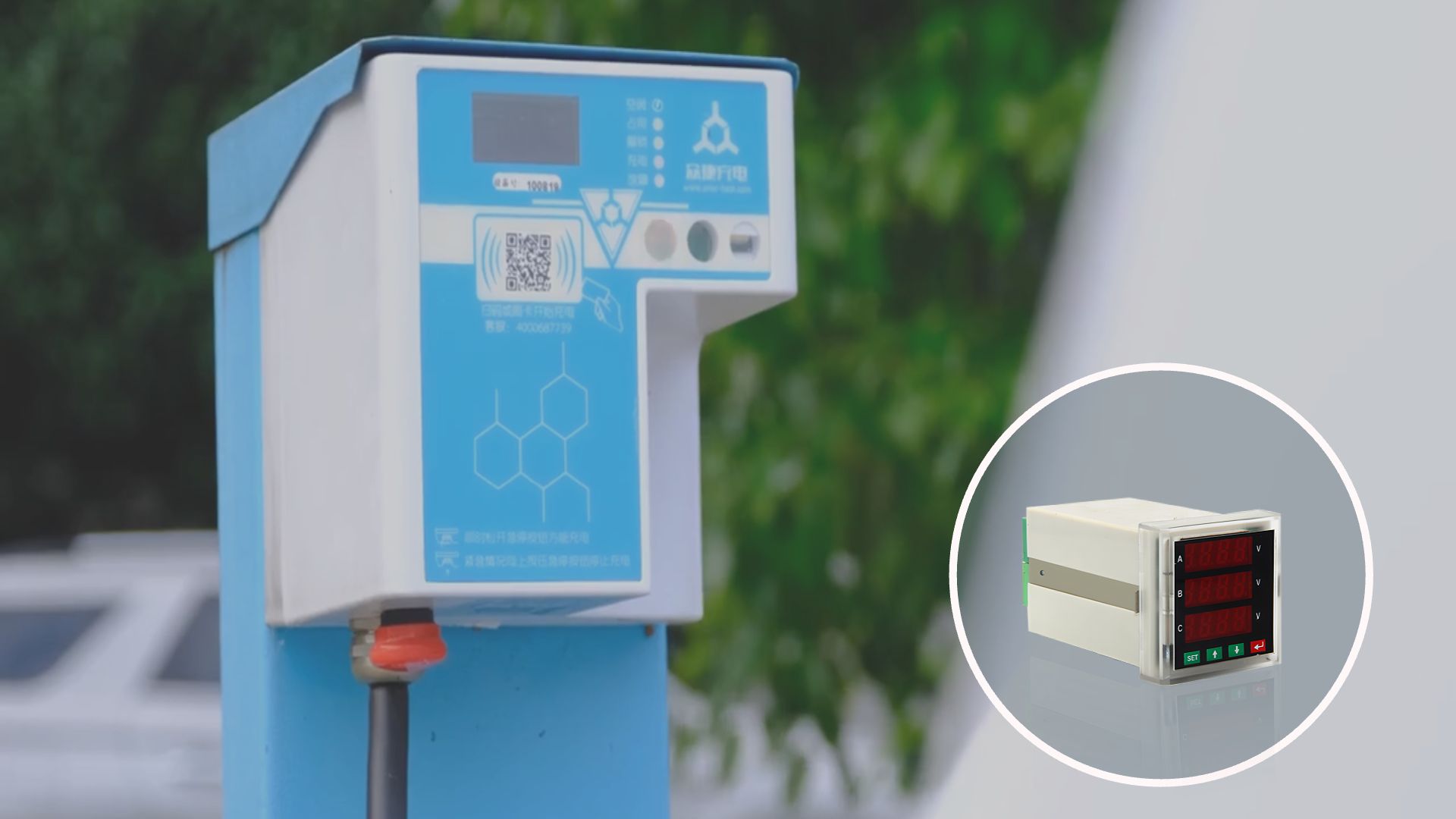

 典型应用场景：

 工业厂房配电系统：您可以用 DTSD194 多功能表监控车间配电柜的运行状态，实时掌握各生产线的能耗情况，为节能改造提供数据支持

 商业建筑能源管理：您可以用 DTSD194-G 导轨式电能表实现分户计量，准确统计各租户的用电量，提高物业管理效率

 市政工程：您可以用 NA194I-9X1 数显电流表和 NA194U-9X1 数显电压表监控路灯、水泵等公共设施的电力参数

 数据中心：您可以用 DTSD194-M 谐波分析型仪表监测电能质量，及时发现谐波问题，保障服务器供电的可靠性

常见疑问解答：

问：DTSD194 多功能表的精度等级是多少？

答：DTSD194 有功电能计量精度为 0.5S 级或 0.2S 级，无功电能精度为 2 级，电压和电流测量精度为 0.5 级，满足大多数工业场合的要求。

问：DTSD194 支持什么通讯协议？

答：标准配置 RS485 通讯接口，支持 DL/T645-2007 和 Modbus-RTU 协议，可与大多数组态软件和能源管理系统无缝对接。

问：DTSD194-M 和普通 DTSD194 有什么区别？

答：DTSD194-M 增加了 2-31 次谐波分析功能，支持滑差式需量测量，数据存储周期延长至 24 个月，并配备双 RS485 通讯接口，适用于对电能质量要求较高的场合。

问：你们的电力仪表质保期是多久？

答：所有邦华电气生产的电力仪表均提供 2 年质保，终身维护，质保期内非人为损坏免费维修或更换。

问：可以提供 DTSD194 参数表和样品吗？

答：可以提供完整的 DTSD194 参数表和技术资料，也可以提供样品测试，样品费用在批量采购时可全额退还。

邦华电气专注于电力仪表研发生产十余年，拥有完善的生产设备和严格的质量控制体系，产品通过了 ISO9001 质量管理体系认证和 3C 认证。我们不仅为您提供高品质的 DTSD188 和 DTSD194 系列电力仪表产品，还为您提供专业的选型指导、技术支持和完善的售后服务。无论您是需要单个仪表还是批量采购，我们都能为您提供最具性价比的解决方案。立即联系我们的工程师，获取 DTSD194 电力仪表的最新报价和详细技术资料。
