DTSD336 三相多功能电力仪表—— 高精度全参数计量

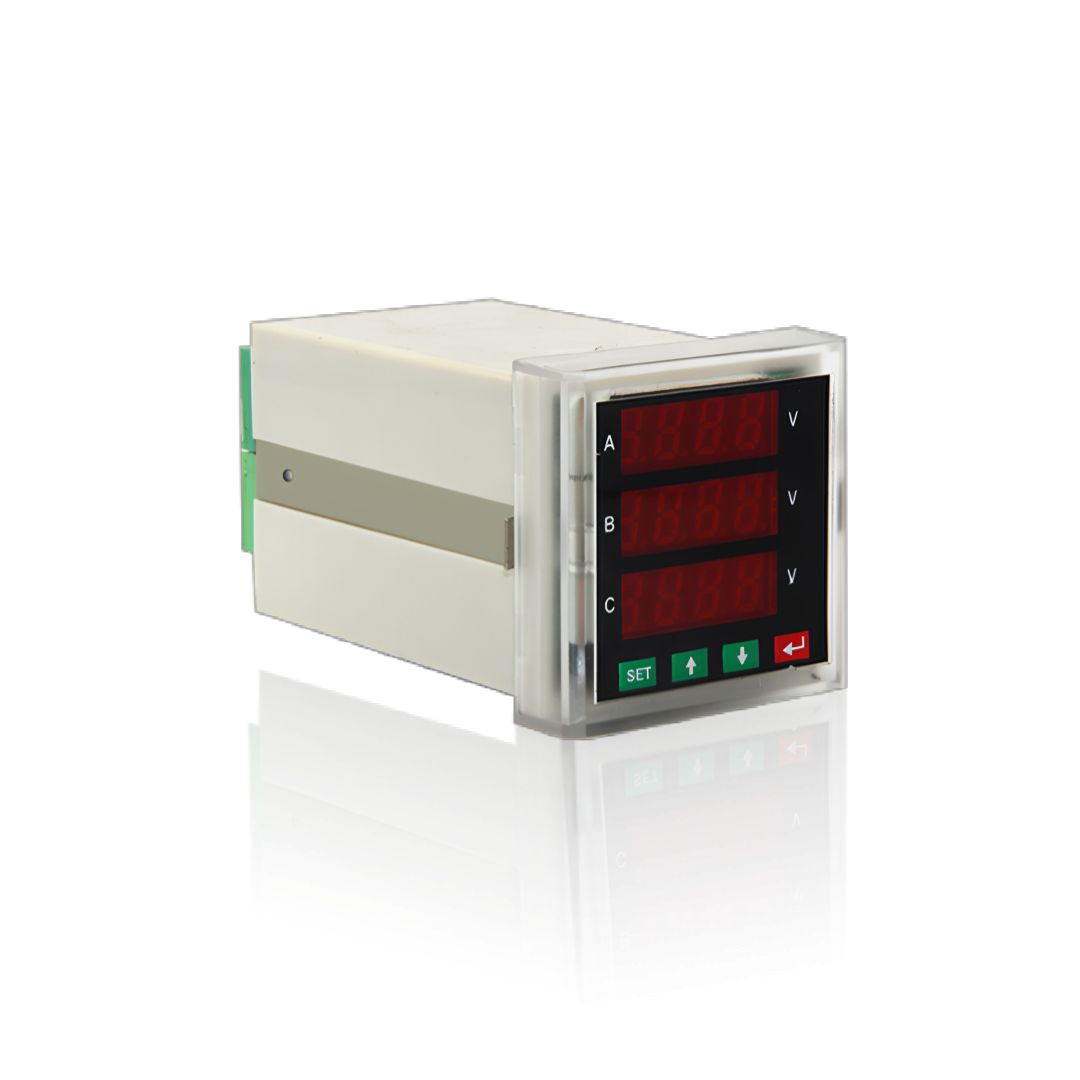

DTSD336 三相多功能电力仪表概述：

邦华电气 DTSD336 三相多功能电力仪表是专为现代低压配电系统设计的新一代智能化计量设备，能够实时采集并显示三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率、有功电能、无功电能等数十种电气参数。

DTSD336 多功能表采用 24 位高精度 AD 采样芯片与工业级 ARM 处理器，测量精度最高可达 0.5 级，工作温度范围 - 20℃~+65℃，抗干扰能力强，可在各种复杂工业环境下稳定运行。所有产品均通过国家权威机构检测认证，提供2 年免费质保服务，让您采购无忧、使用放心。

DTSD336 三相多功能电力仪表相关系列产品型号：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号6L2-A/V、42L6-A/V、85L1-A/V、99T1-A/V，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表以YH194 系列为核心，完整覆盖用户指定的YH194I-2X1、YH194U-2X1、YH194I-9X1、YH194U-9X1，同时补充YH194I-1X1、YH194U-1X1、YH194I-3X1、YH194U-3X1及对应的三相型号。采用高亮 LED 数字显示，读数清晰准确，覆盖全系列标准盘面尺寸，功能简捷可靠。

多功能电力仪表

邦华电气多功能电力仪表以DTSD336 和 DSSD336 系列为核心，完整覆盖用户指定的DTSD336、DSSD336、DTSD336-M、DSSD336-M，同时补充谐波分析型DTSD336-H、DSSD336-H。提供从基础到高精度的全电量测量和电能管理功能，能够实时监测电压、电流、功率、功率因数、频率、电能等参数，并支持谐波分析、需量计算、数据记录和多种通讯协议。

多功能电能表

邦华电气多功能电能表主要包括用户指定的DTSD336、DSSD336，同时补充传统感应式DT862、DS862，单相DDS336，预付费型DTSY336、DDSY336和智能费控型DTZY336、DSZY336。支持单相、三相四线和三相三线制测量，具备高精度电能计量功能，部分电子式型号带有全电量监测能力，支持多费率分时计费和远程通讯。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，完整覆盖用户指定的DTSD336-G、DSSD336-G，同时补充单相DDSU336-G、三相基础型DTSU336-G和多功能型YH194E-G。提供从基础电能计量到高级多功能测量的完整解决方案，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。

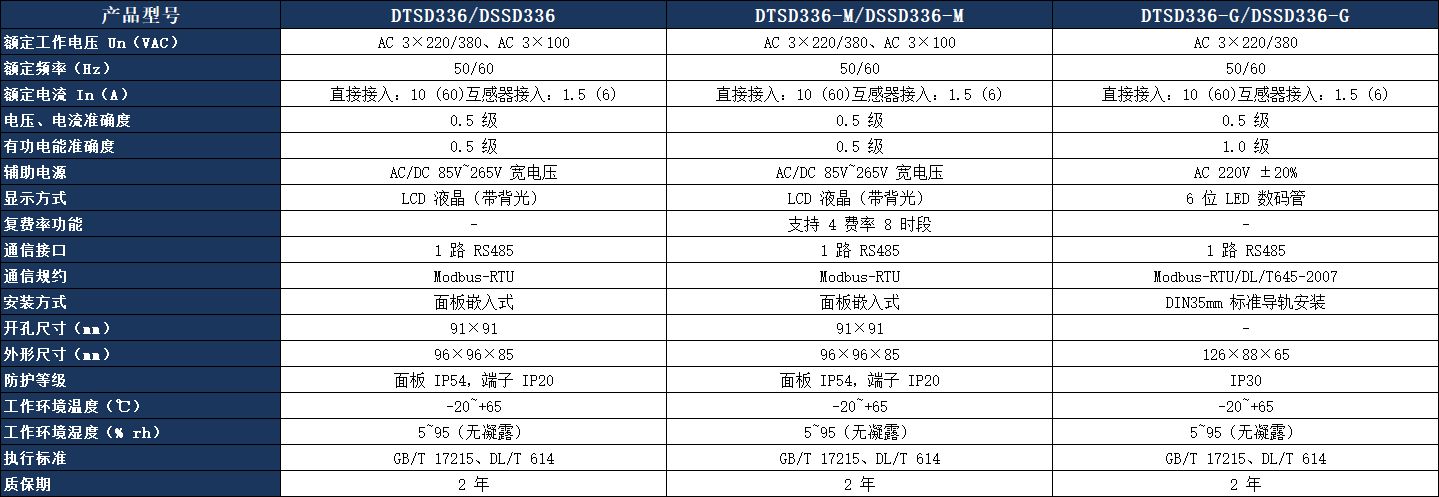

DTSD336 参数表：

产品选型指南：

为了帮助您快速准确地选择合适的DTSD336 多功能表产品，我们提供以下选型建议：

根据系统接线方式选择：

三相四线系统：选择 DTSD336、DTSD336-M、DTSD336-G

三相三线系统：选择 DSSD336、DSSD336-M、DSSD336-G

根据安装方式选择：

安装在配电柜面板上：选择 DTSD336、DSSD336 系列

安装在配电箱导轨上：选择 DTSD336-G、DSSD336-G 系列

根据功能需求选择：

基本测量与计量：选择 DTSD336、DSSD336

需要分时计费：选择 DTSD336-M、DSSD336-M

仅需测量电流 / 电压：选择 YH194 系列数显仪表

根据接入方式选择：

小电流回路（≤60A）：选择直接接入型

大电流回路（>60A）：选择经互感器接入型

应用领域：

邦华电气 DTSD336 系列电力仪表广泛应用于以下领域：

工业企业：工厂、矿山、冶金、化工、纺织等

商业建筑：写字楼、商场、酒店、医院、学校等

市政工程：路灯、交通信号灯、污水处理厂等

电力系统：变电站、配电室、箱式变电站等

新能源：光伏发电、风力发电、电动汽车充电桩等

数据中心：机房配电、UPS 系统、精密空调等

常见疑问解答 ：

Q1：DTSD336 和 DSSD336 有什么区别？

A1：DTSD336 适用于三相四线配电系统，DSSD336 适用于三相三线配电系统，两者功能基本相同，只是接线方式不同。

Q2：DTSD336-M 型的复费率功能支持多少个时段？

A2：DTSD336-M 型支持尖、峰、平、谷 4 个费率，最多可设置 8 个时段，满足不同地区的分时计费要求。

Q3：DTSD336 支持哪些通信协议？

A3：DTSD336 标配 RS485 通信接口，支持 Modbus-RTU 通信规约；DTSD336-G 导轨式电能表还支持 DL/T645-2007 通信规约，可与各种主流电力监控系统无缝对接。

Q4：哪里可以下载 DTSD336 说明书？

A4：您可以联系我们的销售工程师获取电子版DTSD336 说明书，说明书中包含详细的接线图、参数设置方法和故障排除指南。

Q5：DTSD336 的质保期是多久？

A5：邦华电气所有 DTSD336 系列产品均提供2 年免费质保服务，质保期内如出现非人为质量问题，我们负责免费维修或更换。

Q6：DTSD336 可以直接接入电流互感器吗？

A6：是的，DTSD336 支持经电流互感器接入，额定输入电流为 1A 或 5A，可与市面上绝大多数标准电流互感器配合使用。

邦华电气专注于电力仪表研发、生产与销售十余年，拥有完善的质量管理体系和专业的技术服务团队。我们不仅为您提供高品质的 DTSD336 系列电力仪表产品，还能为您提供从方案设计、产品选型到安装调试、技术支持的一站式服务。

无论您是需要单个仪表进行设备改造，还是需要大批量产品用于新建项目，我们都能为您提供最具性价比的解决方案。立即联系我们，获取详细的DTSD336 参数表和报价，让邦华电气成为您电力系统建设的可靠伙伴！
