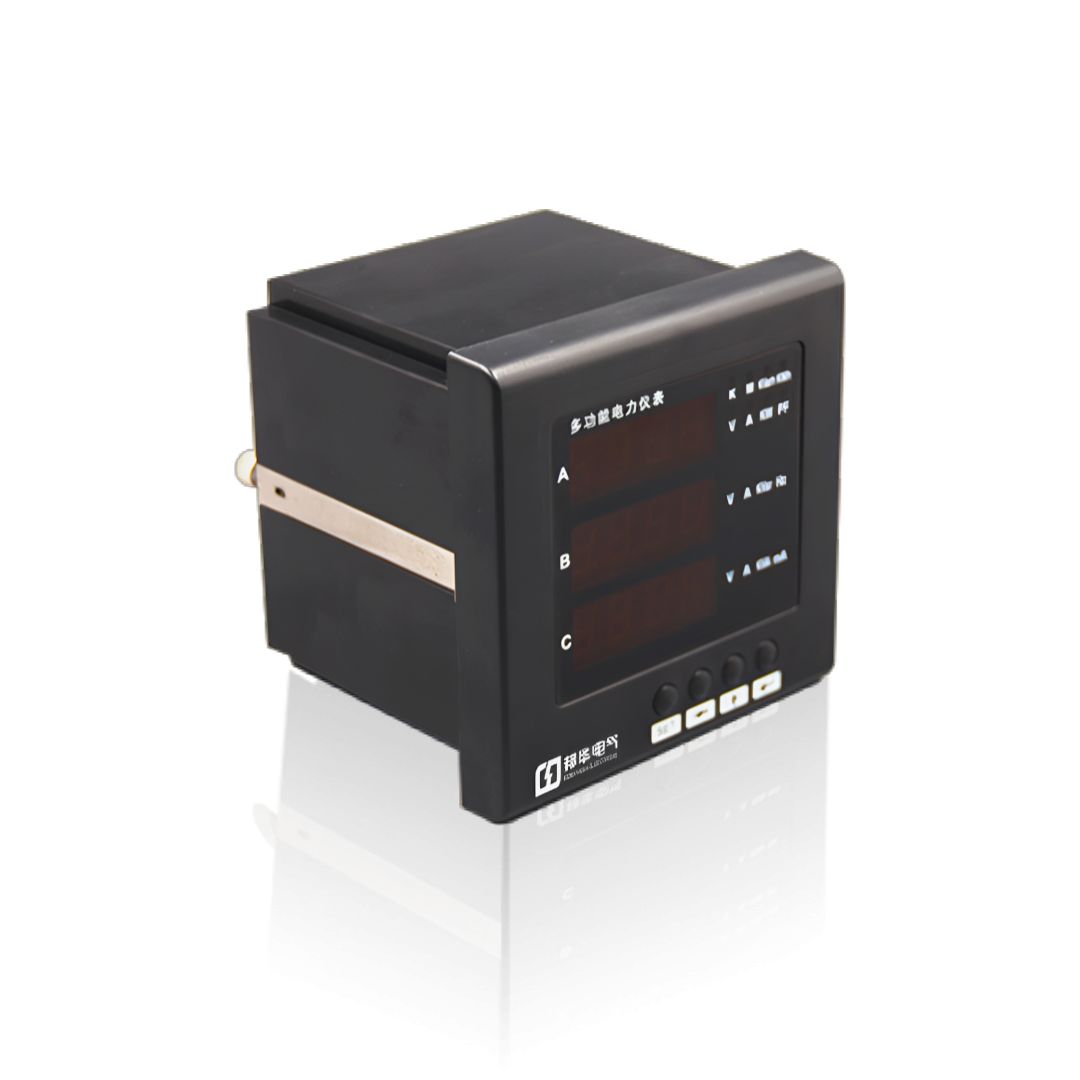

TY194E-2S4 三相多功能电力仪表 —— 精准计量每一度电

TY194E-2S4 三相多功能电力仪表概述：

你正在寻找一款能够同时满足电力计量、能效管理与安全监控需求的高性价比智能仪表吗？邦华电气 TY194E 系列三相多功能电力仪表正是为解决这些问题而设计的新一代电力监测设备。

它集全电量测量、电能计量、需量统计、数据显示和远程通信于一体，采用先进的数字采样技术和 32 位微处理器，在各种复杂的电力环境中都能保持稳定可靠的运行。无论是工业生产车间的设备监控、商业综合体的分户计量还是新能源电站的电力监测，TY194E-2S4 多功能表都能为您提供精准的电力数据支持，帮助您优化能源使用、降低运营成本、预防电气故障。

本产品严格按照 ISO9001 质量管理体系生产，通过了 EMC 电磁兼容三级测试，符合国家最新标准，提供 2 年质保服务，让您使用无忧。

TY194E-2S4 三相多功能电力仪表相关核心产品系列矩阵：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号6L2-A/V、42L6-A/V、85L1-A/V、99T1-A/V，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表以TY194 系列为核心，完整覆盖用户指定的TY194I-2X1、TY194U-2X1、TY194I-9X1、TY194U-9X1，同时补充TY194I-1X1、TY194U-1X1、TY194I-3X1、TY194U-3X1及对应的三相型号。采用高亮 LED 数字显示，读数清晰准确，覆盖全系列标准盘面尺寸，功能简捷可靠。

多功能电力仪表

邦华电气多功能电力仪表以TY194E 系列为核心，完整覆盖用户指定的TY194E-2S4、TY194E-3S4、TY194E-9S4，同时补充液晶显示型TY194E-2S4Y、TY194E-3S4Y、TY194E-9S4Y和增强型TY194E-9S4Z。提供从基础到高级的全电量测量功能，支持谐波分析、需量计算和数据记录，广泛应用于各类电力监控系统。

多功能电能表

邦华电气多功能电能表完整覆盖用户指定的DTSD194、DSSD194，同时补充传统感应式DT862、DS862，单相DDS194和预付费型DTSY194、DDSY194。支持单相、三相四线和三相三线制测量，具备高精度电能计量功能，部分电子式型号带有全电量监测能力，支持多费率分时计费和远程通讯。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，完整覆盖用户指定的DTSD194-DL、DSSD194-DL，同时补充单相DDSU194-DL、三相基础型DTSU194-DL和多功能型TY194E-DL。提供从基础电能计量到高级多功能测量的完整解决方案，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。

TY194E-2S4 核心功能与优势：

高精度计量，让每一度电都有据可查

你是否曾因计量不准确导致电费纠纷或成本核算混乱？

TY194E-2S4 采用高精度专用计量芯片，有功精度达 0.5 级，无功精度达 2 级，测量误差控制在 ±0.5% 以内

价值：确保电费结算公平公正，为成本分析和能耗考核提供可靠数据支持

全参数监测，全面掌握电力系统运行状态

你是否需要同时监测电压、电流、功率、电能等多个参数？

TY194E-2S4 可同时测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、电网频率及双向电能，实时显示电网运行情况

价值：及时发现电力异常，预防设备损坏和停电事故，提高电力系统可靠性

智能通讯功能，轻松实现远程监控与管理

你是否还在人工抄表，费时费力又容易出错？

TY194E-2S4 标配 RS485 通讯接口，支持 Modbus-RTU 协议，可无缝接入各类电力监控系统和能源管理平台

价值：实现远程抄表、数据远传和集中管理，大幅降低运维成本，提高管理效率

工业级设计，适应各种恶劣环境

你是否担心仪表在高温、潮湿、强电磁干扰环境下无法正常工作？

TY194E-2S4 采用工业级元器件和密封设计，工作温度范围 - 25℃~+70℃，工作湿度 5-95%（无凝露），抗电磁干扰能力强

价值：在各种复杂工业环境中都能稳定可靠运行，减少维护次数和停机时间

多种尺寸可选，满足不同安装需求

你是否需要根据配电柜面板尺寸选择合适的仪表？

邦华电气提供 TY194E-2S4（120×120mm）、TY194E-3S4（80×80mm）、TY194E-9S4（96×96mm）三种不同外形尺寸的产品

价值：无需改造配电柜面板，直接替换原有仪表，安装调试简单快捷

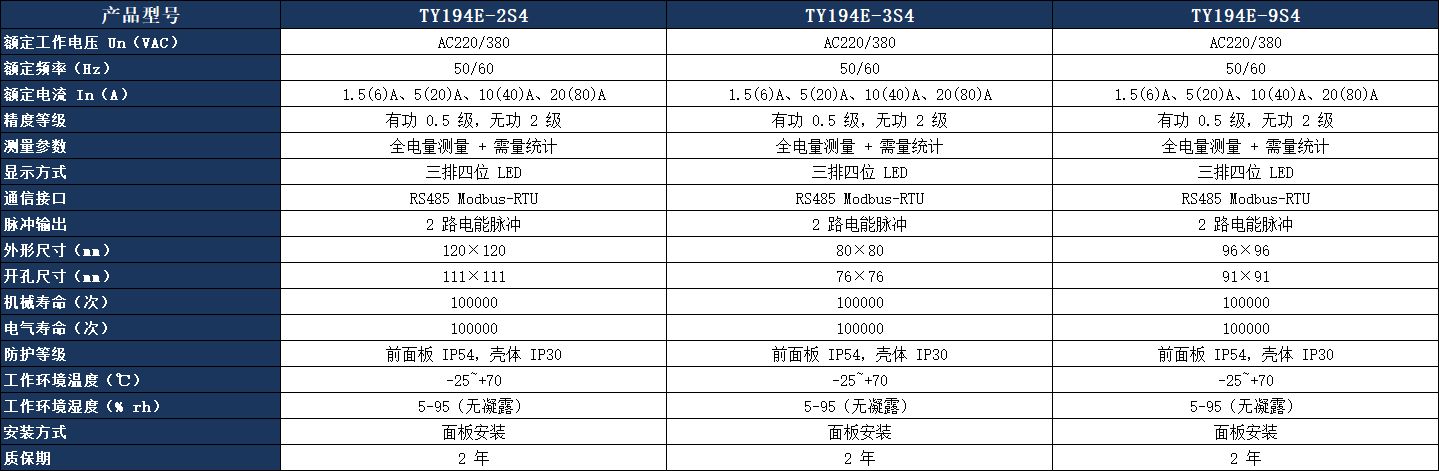

TY194E 系列技术参数表：

TY194E 系列选型指南：

如何选择合适的型号尺寸？

原有配电柜开孔尺寸为 111×111mm：选择TY194E-2S4

原有配电柜开孔尺寸为 76×76mm：选择 TY194E-3S4

原有配电柜开孔尺寸为 91×91mm：选择 TY194E-9S4

如何选择合适的电流规格？

根据被测回路的额定电流选择，一般选择额定电流的 1.2-1.5 倍

对于电流变化较大的回路，建议选择宽量程型号

大于 80A 的回路需配合电流互感器使用

是否需要通讯功能？

需要远程监控、集中抄表或接入能源管理系统：选择标配 RS485 通讯的型号

仅需本地显示：可选择不带通讯的基础型号（需定制）

特殊功能需求

需要电能质量分析：可选择带谐波分析功能的升级型号

需要分时计费：可选择带复费率功能的型号

需要报警输出：可选择带继电器输出的型号

  典型应用场景：

  TY194E 系列三相多功能电力仪表广泛应用于以下领域：

  工业领域：工厂车间、生产线、空压机、水泵等大功率设备的电力监测与能耗管理

  商业领域：商业综合体、写字楼、酒店、商场的分户计量与公共能耗管理

  新能源领域：光伏发电、风力发电、储能系统的电力计量与监控

  基础设施：医院、学校、机场、车站等公共建筑的电力安全监控

  数据中心：服务器机房、UPS 系统的精密电力监测

常见疑问解答：

问：TY194E-2S4 的测量精度是多少？

答：TY194E-2S4 的有功测量精度为 0.5 级，无功测量精度为 2 级，符合 GB/T 17215.323-2008 标准要求。

问：TY194E-2S4 支持哪些通讯协议？

答：TY194E-2S4 标配 RS485 通讯接口，支持 Modbus-RTU 协议，可与大多数电力监控系统兼容。

问：TY194E-2S4 可以直接接入多大电流？

答：TY194E-2S4 可直接接入 80A 以下的电流，大于 80A 的回路需配合电流互感器使用。

问：TY194E-2S4 的安装尺寸是多少？

答：TY194E-2S4 的外形尺寸为 120×120mm，开孔尺寸为 111×111mm，采用面板式安装。

问：哪里可以下载 TY194E-2S4 说明书？

答：您可以在邦华电气官网的下载中心下载 TY194E-2S4 说明书、选型手册和产品证书，也可以联系我们的客服人员索取。

问：TY194E-2S4 和 TY194E-3S4、TY194E-9S4 有什么区别？

答：这三款产品的功能和技术参数完全相同，只是外形尺寸和开孔尺寸不同，分别适用于不同的配电柜面板。

问：购买 TY194E-2S4 后提供哪些技术支持？

答：我们提供免费的选型指导、安装调试培训和技术咨询服务，产品提供 2 年质保，终身维护。

邦华电气作为专业的电力仪表生产厂家，拥有十多年的行业经验和技术积累，致力于为客户提供高品质、高可靠性的电力计量与监控产品。无论您是需要单个 TY194E-2S4 多功能表还是整套电力监控系统解决方案，我们都能为您量身定制最适合的方案。如果您对 TY194E 系列产品感兴趣或有任何技术问题，欢迎随时联系我们的技术工程师，我们将竭诚为您服务。
