HYQ1-100A/4P双电源转换开关 HYQ2-100A/4P双电源
阅读次数：35 发布时间：2026-05-15

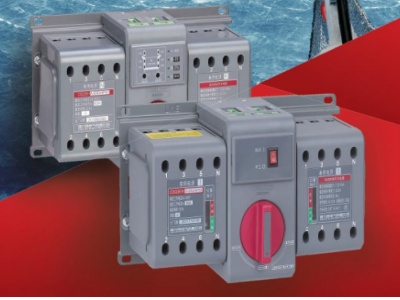

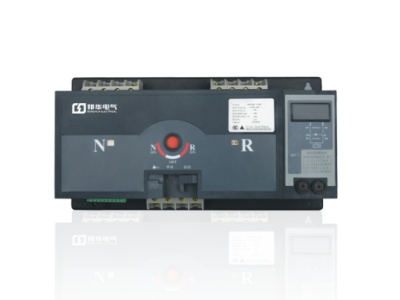

HYQ1-100A/4P 双电源转换开关 —— 邦华电气 CB 级保护集成型电源切换专家
HYQ 系列双电源转换开关概述：
邦华电气 HYQ 系列双电源转换开关 (ATSE) 严格按照 GB/T 14048.11 及 IEC 60947-6-1 标准设计制造，用于交流 50/60Hz、额定电压 AC220/380V 的低压配电系统中，实现两路电源 (市电 - 市电或市电 - 发电机) 的自动或手动切换。当常用电源出现故障 (停电、欠压、过压、缺相) 时，系统自动将负载切换至备用电源；当常用电源恢复正常后，自动切换回常用电源供电，确保关键负载不间断运行。
HYQ1-100A/4P作为 CB 级双电源转换开关的明星产品，由两台塑壳断路器加机械联锁机构组成，集成了电源转换与过载、短路保护功能，无需额外配置保护电器，安装便捷、成本经济。全系列产品具备机械与电气双重联锁保护，彻底杜绝两路电源并联风险，转换平稳可靠，无电流冲击。支持手动 / 自动双模式操作，配备清晰的状态指示灯与智能控制器，可实现远程监控与数据上传，广泛应用于对供电可靠性要求高的各类场所。
HYQ 系列双电源转换开关核心产品系列与型号大全：

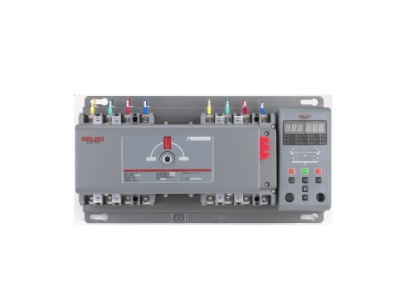

PC 级双电源转换开关
PC 级双电源转换开关仅具备电源转换功能，不具备过电流保护能力，需配合上游断路器使用。其核心优势在于极高的短时耐受电流能力和机械可靠性，能够承受短路电流冲击而不损坏，确保在故障情况下仍能可靠接通回路。邦华电气 PC 级主力产品为HYQ2 系列，覆盖 63A 至 800A 全电流规格，广泛应用于消防、医疗、数据中心等对供电连续性要求极高的关键场所。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| HYQ2 | HYQ2-63A/2P、HYQ2-63A/3P、HYQ2-63A/4P、HYQ2-100A/2P、HYQ2-100A/3P、HYQ2-100A/4P、HYQ2-160A/2P、HYQ2-160A/3P、HYQ2-160A/4P、HYQ2-250A/2P、HYQ2-250A/3P、HYQ2-250A/4P、HYQ2-400A/3P、HYQ2-400A/4P、HYQ2-630A/3P、HYQ2-630A/4P、HYQ2-800A/3P、HYQ2-800A/4P | 专用隔离开关 | 零飞弧设计，两路电源独立灭弧，机械电气双重联锁，标配基础型控制器，支持手动 / 自动双操作模式，短时耐受电流能力优异 | 商业建筑、工业厂房、智能化配电系统、医院普通回路、出口项目 |
核心特点：
转换时间≤100ms，满足敏感负载供电需求
额定限制短路电流可达 50kA，抗短路能力强
机械寿命≥10000 次，电气寿命≥5000 次
具备隔离功能，检修安全方便
可选配消防联动、远程控制功能
CB 级双电源转换开关
CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。邦华电气 CB 级主力产品为HYQ1 系列，覆盖 63A 至 800A 全电流规格，适用于需要同时满足转换和保护需求的各类配电场景。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| HYQ1 | HYQ1-63A/2P、HYQ1-63A/3P、HYQ1-63A/4P、HYQ1-100A/2P、HYQ1-100A/3P、HYQ1-100A/4P、HYQ1-160A/2P、HYQ1-160A/3P、HYQ1-160A/4P、HYQ1-250A/2P、HYQ1-250A/3P、HYQ1-250A/4P、HYQ1-400A/3P、HYQ1-400A/4P、HYQ1-630A/3P、HYQ1-630A/4P、HYQ1-800A/3P、HYQ1-800A/4P | 塑壳断路器本体 | 一体化成套设计，具备高限流特性和经济的选择性，可配置多种脱扣器，支持自投自复、自投不自复、互为备用三种模式 | 民用建筑、商业建筑、工业厂房的各级配电回路、消防设备供电 |
核心特点：
集成过载、短路保护功能，保护与转换一体化
断路器可单独更换，维护方便
具备过压、欠压、缺相检测功能
支持自动返回与手动返回两种模式
体积紧凑，节省安装空间

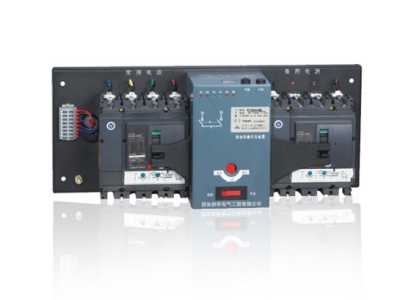

经济型双电源转换开关
经济型双电源转换开关针对预算有限的通用配电场景设计，在保证基本转换功能和可靠性的前提下，优化了产品结构和成本，具备极高的性价比。其操作简单、安装便捷，能够满足大多数普通负荷的双电源供电需求。邦华电气经济型主力产品为HYQ3 系列，覆盖 32A 至 250A 全电流规格，是民用和小型工业项目的理想选择。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| HYQ3 | HYQ3-32A/2P、HYQ3-32A/3P、HYQ3-32A/4P、HYQ3-63A/2P、HYQ3-63A/3P、HYQ3-63A/4P、HYQ3-100A/2P、HYQ3-100A/3P、HYQ3-100A/4P、HYQ3-250A/2P、HYQ3-250A/3P、HYQ3-250A/4P | 专用隔离开关 | 高性价比通用型，结构紧凑，导轨式安装便捷，机械电气双重联锁，支持基础的手动 / 自动转换功能，维护简单 | 住宅配电、小型商铺、办公楼末端回路、照明系统、普通动力设备供电 |
核心特点：
高性价比，降低项目成本
基本功能齐全，满足常规需求
安装简便，维护成本低
符合国家相关标准，安全可靠
HYQ 系列双电源转换开关技术参数表：

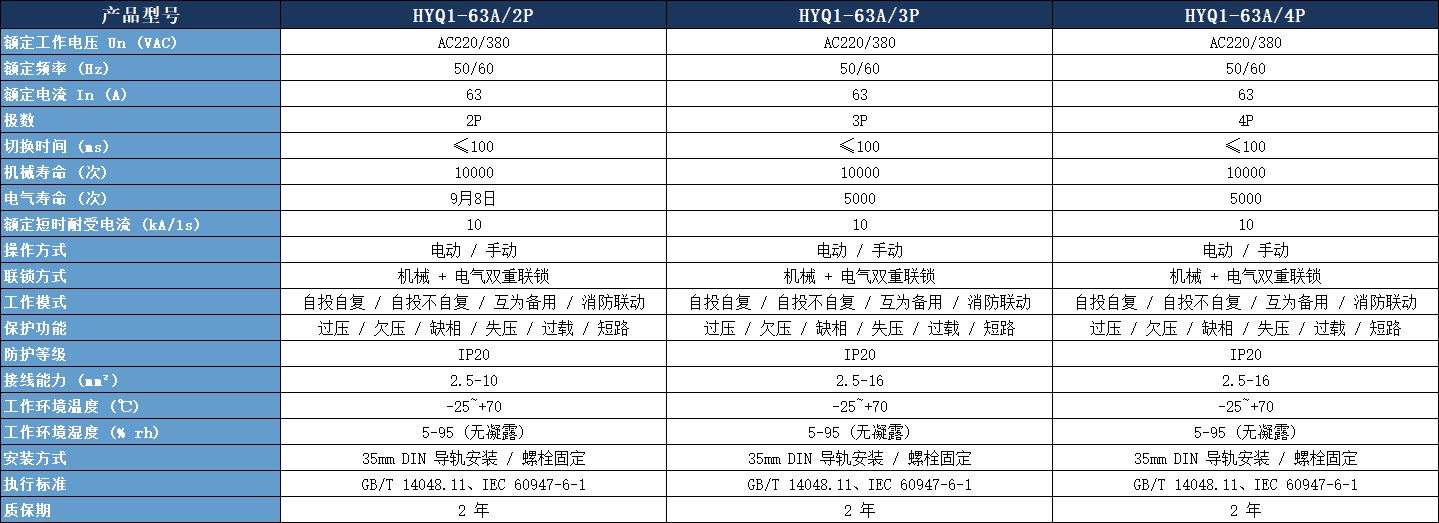

CB 级双电源转换开关 (HYQ1 系列) 技术参数

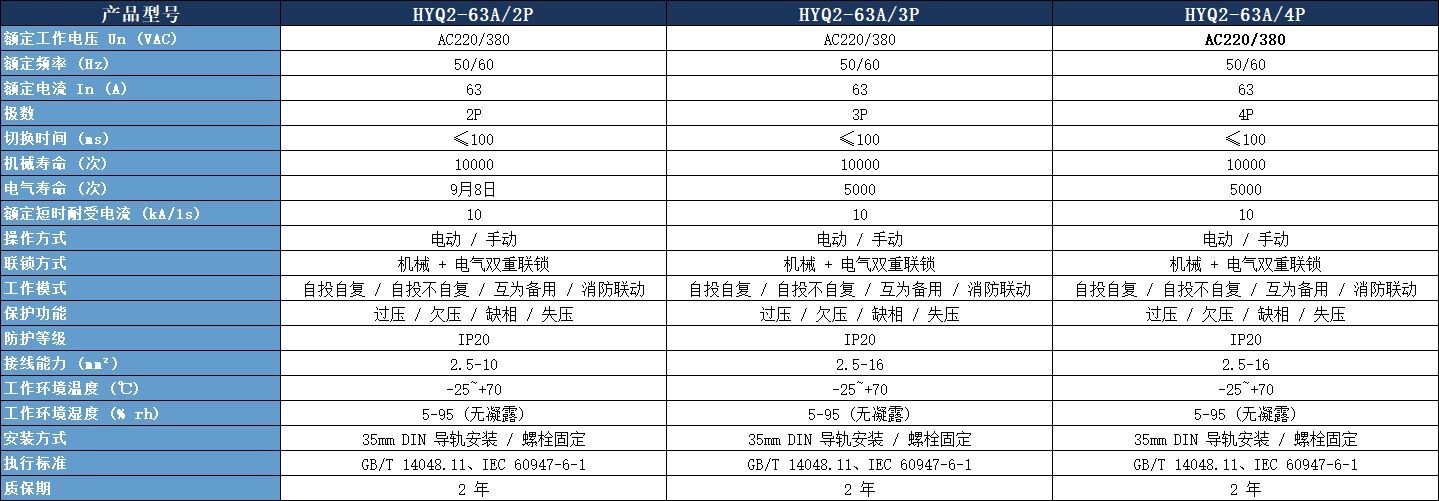

PC 级双电源转换开关 (HYQ2 系列) 技术参数
典型应用场景：
消防系统：消防水泵、排烟风机、应急照明、消防电梯等消防负荷
数据中心：服务器机房、网络设备、UPS 系统等关键 IT 设施
工业生产：生产线、自动化设备、控制系统等不能中断生产的场所
商业建筑：商场、酒店、写字楼、医院、学校等人员密集场所
交通运输：机场、火车站、地铁站、高速公路收费站等交通枢纽
市政工程：路灯、污水处理厂、自来水厂、燃气站等市政设施
双电源选型指南：
| 选型因素 | CB 级 ATSE (HYQ1 系列) | PC 级 ATSE (HYQ2 系列) | 经济型 ATSE (HYQ3 系列) |
| 转换速度要求 | 中 (≤100ms) | 高 (≤100ms，部分高速型≤50ms) | 中 (≤150ms) |
| 保护功能需求 | 自带过载、短路保护 | 需上级配置保护电器 | 自带基本保护功能 |
| 额定电流范围 | 63A~800A | 63A~800A | 32A~250A |
| 适用负载类型 | 普通照明、动力负载 | 敏感负载、消防负荷 | 一般民用负载 |
| 成本预算 | 经济 | 较高 | 最低 |
选型建议：
对断电时间敏感的场所 (如数据中心、医疗设备) 优先选择 HYQ2 系列 PC 级
预算有限、负载对断电不敏感的场所可选择HYQ1-100A/4P等 CB 级产品
中小型民用项目、对成本敏感的场景选择 HYQ3 系列经济型
需要远程监控与智能化管理的场所可在基础型号上选配智能控制器
常见疑问解答 ：
Q1: HYQ1-100A 是什么意思？HYQ1-100A 什么型号？
A: HYQ1-100A 是邦华电气 HYQ1 系列 CB 级双电源转换开关的型号标识。其中：HYQ 代表邦华电气双电源转换开关系列，1 代表 CB 级产品，100A 代表额定电流为 100 安培。完整型号如HYQ1-100A/4P表示额定电流 100A、4 极的 CB 级双电源转换开关。
Q2: HYQ1 系列 CB 级和 HYQ2 系列 PC 级双电源转换开关有什么本质区别？
A: HYQ1 系列 CB 级由两台断路器组成，集成了过载、短路保护功能，转换速度相对较慢，但无需额外配置保护电器；HYQ2 系列 PC 级是专职转换开关，只负责电源切换，没有保护功能，转换速度快、可靠性高，适用于对断电时间敏感的关键负载。
Q3: HYQ1-100A/4P 的转换时间是多少？
A: HYQ1-100A/4P的转换时间≤100ms，能够满足大多数商业建筑与工业配电场景的供电需求。如果您需要更快的转换速度，可以选择 HYQ2 系列 PC 级产品，部分高速型可达到 50ms 以内。
Q4: 双电源转换开关需要定期维护吗？
A: 建议每 6 个月进行一次检查，主要检查触头磨损情况、联锁机构是否灵活、接线端子是否松动；每年进行一次全面的功能测试，确保切换可靠。邦华电气提供终身技术支持与维护服务。
Q5: 发电机作为备用电源时，使用 HYQ1-100A/4P 需要注意什么？
A: 需要设置发电机启动延时与返回延时，确保发电机有足够的启动与稳定时间；同时要注意相序匹配，避免因相序错误导致设备损坏。HYQ1-100A/4P支持相序检测功能，可有效避免此类问题。
Q6: 邦华电气 HYQ1-100A/4P 提供多长时间的质保？
A: 我们提供标准 2 年质保服务，可根据客户需求延长至 3 年或 5 年；同时提供终身技术支持与维护服务，确保您的设备长期稳定运行。
邦华电气专注于低压电气安全领域十余年，拥有完善的研发、生产与服务体系。我们的 HYQ 系列双电源转换开关产品已成功应用于全国数千个工程项目，凭借稳定可靠的性能与优质的服务赢得了广大客户的信赖。HYQ1-100A/4P作为我们的明星产品，以其高性价比、高可靠性与完善的保护功能，成为众多项目的首选。
无论您是进行新建项目设计还是老旧系统改造，我们都能为您提供量身定制的双电源转换解决方案。如需了解更多HYQ1-100A/4P 参数、HYQ1-100A/4P 接线图或获取详细的技术资料，请联系我们的销售工程师，我们将竭诚为您服务。
