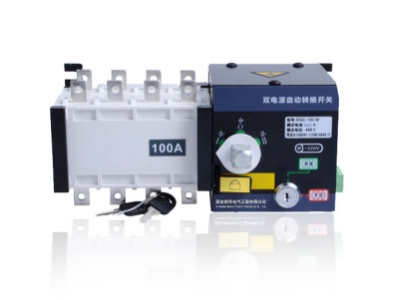

XJQ1-63A/4P双电源转换开关 XJQ1-D-100A/4P双电源
阅读次数：59 发布时间：2026-05-15
XJQ1-63A/4P双电源转换开关——以可靠守护安全
XJQ1 系列双电源自动转换开关概述:
邦华电气 XJQ1 系列双电源自动转换开关 (ATSE) 是专为应急供电系统设计的核心设备，能够实时监测两路独立电源的运行状态，在主电源发生故障（失压、欠压、过压、缺相、频率异常）时，自动、快速、安全地将负载切换至备用电源；当主电源恢复正常后，又能自动切回主电源供电，确保重要负载的连续运行。
XJQ1-63A/4P作为 XJQ1 系列中最受欢迎的基础型号，采用模块化设计，结构紧凑，安装方便，特别适用于中小型负载的应急供电需求。我们的全系列产品均具备机械与电气双重互锁保护，彻底杜绝两路电源同时供电的安全隐患；采用高可靠性的操作机构和银合金触点，机械寿命可达 10000 次以上，电气寿命可达 5000 次以上；支持自投自复、自投不自复、互为备用、发电机联动、消防联动等多种工作模式，满足不同场景的使用需求。
XJQ1 系列全型号与分类：
CB 级双电源转换开关
CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。邦华电气 CB 级产品包含XJQ1、XJQ1-D 两大系列，覆盖 63A 至 1250A 全电流规格，适用于需要同时满足转换和保护需求的各类配电场景。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| XJQ1 | XJQ1-63A/2P、XJQ1-63A/3P、XJQ1-63A/4P、XJQ1-100A/2P、XJQ1-100A/3P、XJQ1-100A/4P、XJQ1-160A/2P、XJQ1-160A/3P、XJQ1-160A/4P、XJQ1-250A/2P、XJQ1-250A/3P、XJQ1-250A/4P、XJQ1-400A/3P、XJQ1-400A/4P、XJQ1-630A/3P、XJQ1-630A/4P、XJQ1-800A/3P、XJQ1-800A/4P、XJQ1-1250A/3P、XJQ1-1250A/4P | 塑壳断路器本体 | 一体化成套设计，具备高限流特性和经济的选择性，可配置多种脱扣器，支持自投自复、自投不自复、互为备用三种模式 | 民用建筑、商业建筑、工业厂房的各级配电回路、消防设备供电 |
| XJQ1-D | XJQ1-D-63A/2P、XJQ1-D-63A/3P、XJQ1-D-63A/4P、XJQ1-D-100A/2P、XJQ1-D-100A/3P、XJQ1-D-100A/4P、XJQ1-D-160A/2P、XJQ1-D-160A/3P、XJQ1-D-160A/4P、XJQ1-D-250A/2P、XJQ1-D-250A/3P、XJQ1-D-250A/4P、XJQ1-D-400A/3P、XJQ1-D-400A/4P、XJQ1-D-630A/3P、XJQ1-D-630A/4P、XJQ1-D-800A/3P、XJQ1-D-800A/4P、XJQ1-D-1250A/3P、XJQ1-D-1250A/4P | 塑壳断路器本体 + 智能控制模块 | 升级型智能 CB 级产品，集成数字化控制单元，支持电源状态实时监测和故障报警，可选配 RS485 通讯功能，机械电气双重联锁 | 商业综合体、医院、数据中心、工业自动化系统、对可靠性要求较高的配电场所 |
核心特点：
集成过载、短路保护功能，无需额外配置断路器
结构紧凑，35mm DIN 导轨安装或螺栓固定均可
转换时间≤3s，满足大多数普通应急供电场景
价格经济实惠，性价比高
技术参数对照表：

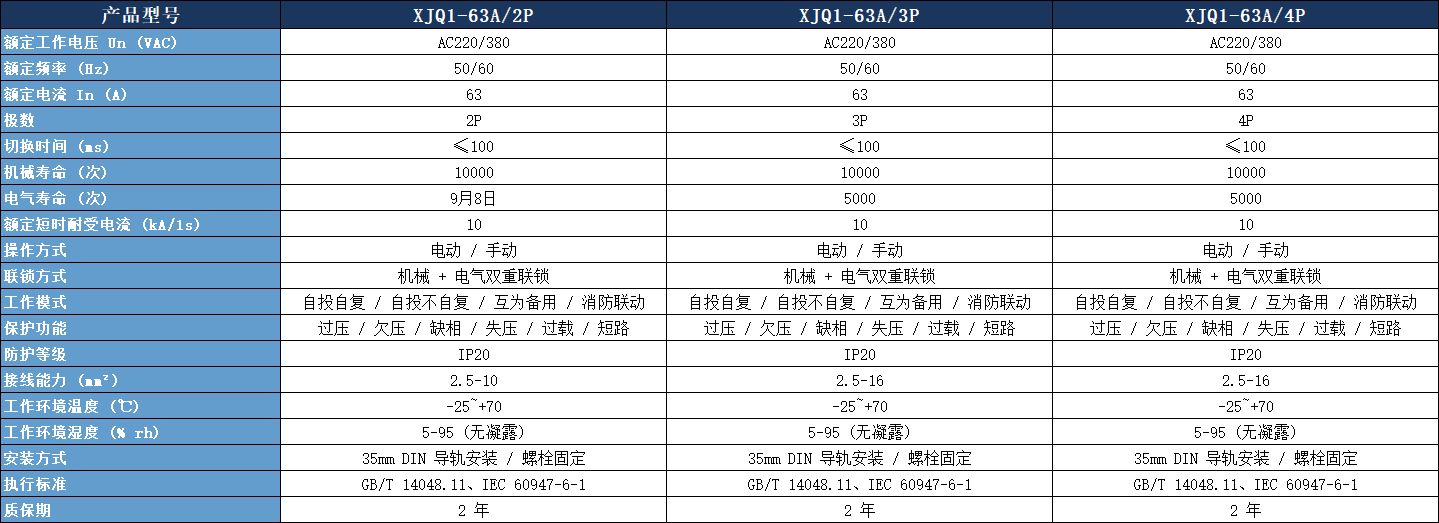

CB 级 XJQ1 系列技术参数
XJQ1-63A/4P双电源核心技术优势：
双重互锁保护：机械与电气双重互锁，确保两路电源绝对不会同时合闸，从根本上避免短路事故
高可靠性触点：采用银合金触点，导电性能好，抗熔焊能力强，使用寿命长
智能控制器：采用 32 位 ARM 微处理器，检测精度高，抗干扰能力强，运行稳定可靠
多种工作模式：支持自投自复、自投不自复、互为备用、强制手动、消防联动等多种工作模式
宽电压范围：工作电压范围 AC160V~280V，适应电网电压波动大的地区
完善的保护功能：具备过压、欠压、缺相、频率异常等保护功能
安装方便：支持 35mm DIN 导轨安装和螺栓固定两种方式，适用于各种配电箱柜
XJQ1-63A/4P双电源典型应用场景：
商业场所：小型商铺、便利店、餐厅、办公室等，保证正常营业和客户体验
住宅建筑：高档住宅、别墅、公寓楼的电梯、应急照明、安防系统等
医疗行业：小型诊所、社区医院的医疗设备、应急照明等
工业行业：小型生产设备、自动化控制系统、仪器仪表等
公共建筑：学校、幼儿园、图书馆、社区服务中心等
消防系统：消防水泵、排烟风机、应急照明等，满足消防规范要求
XJQ1系列选型指南：
您在选择 XJQ1 系列双电源转换开关时，需要考虑以下几个关键因素：
负载类型：
阻性负载：如照明、电加热等，可选择 CB 级 XJQ1-63A/4P
感性负载：如电动机、变压器等，建议选择 PC 级或降容使用 CB 级
敏感负载：如计算机、服务器等，建议选择高速型 ATS
额定电流：
应根据负载的总电流来选择，一般留有 20%~30% 的余量
对于电动机负载，应考虑启动电流的影响，建议放大 1.5~2 倍
63A 额定电流适用于总功率不超过 30kW 的三相负载或 13kW 的单相负载
极数选择：
单相负载：选择 2P
三相三线制负载：选择 3P
三相四线制负载：选择 4P（推荐XJQ1-63A/4P）
转换时间要求：
普通负载：≤3s 即可满足要求（CB 级）
重要负载：≤1.5s（PC 级）
敏感负载：≤50ms（高速型）
功能要求：
需要过载、短路保护：选择 CB 级
不需要保护功能：选择 PC 级
需要远程监控：选择 XJQ1-D 智能型系列
常见疑问解答：
Q1：XJQ1-63A 是什么意思？XJQ1-63A/4P 什么型号？
A：XJQ1 是邦华电气双电源转换开关的系列代号；63A 表示该型号的壳架额定电流为 63 安培；/4P 表示该开关为 4 极，适用于三相四线制电路。因此，XJQ1-63A/4P是一款额定电流 63A、4 极的双电源自动转换开关。
Q2：XJQ1-63A/4P 的转换时间是多少？
A：CB 级 XJQ1-63A/4P 的转换时间≤100ms，PC 级 XJQ1-63A/4P 的转换时间≤80ms。转换时间可根据需要通过控制器进行调整。
Q3：XJQ1-63A/4P 可以手动操作吗？
A：可以。所有 XJQ1 系列型号都配备手动操作机构，在自动模式故障或需要检修时，可以切换到手动模式进行操作。
Q4：XJQ1-63A/4P 支持消防联动吗？
A：支持。XJQ1 全系列产品都具备消防联动功能，可接收消防控制中心的信号，强制切换到备用电源供电。
Q5：XJQ1-63A/4P 的质保期是多久？
A：邦华电气所有 XJQ1 系列双电源转换开关的质保期均为 2 年，在质保期内如出现非人为质量问题，我们将免费为您维修或更换。
Q6：XJQ1-63A/4P 和 XJQ1-D-63A/4P 有什么区别？
A：XJQ1-63A/4P 是基础型，配备普通控制器；XJQ1-D-63A/4P 是智能型，配备液晶显示控制器，具备电源参数监测、事件记录、远程通信等功能。
邦华电气专注于电气安全领域十余年，拥有专业的研发团队和完善的生产体系，所有 XJQ1 系列双电源转换开关均经过严格的质量检测，确保每一台产品都能稳定可靠地运行。我们不仅为您提供高品质的XJQ1-63A/4P及全系列双电源转换开关产品，还为您提供专业的技术支持和完善的售后服务。如果您有任何需求或疑问，欢迎随时联系我们，我们将竭诚为您服务。
