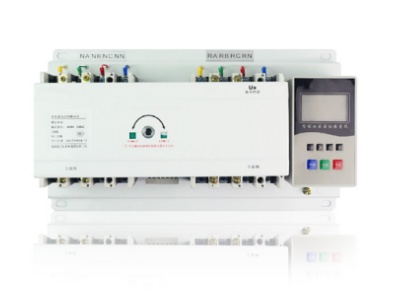

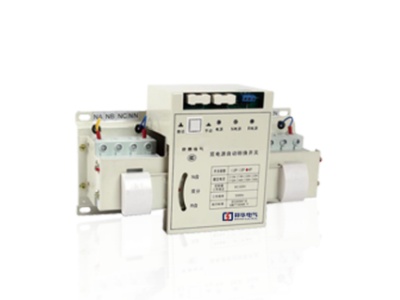

WHKTN-100A/4P 双电源转换开关 —— 您的电力供应不间断守护者
WHKTN-100A/4P 双电源转换开关概述：
邦华电气WHKTN-100A/4P双电源自动转换开关 (ATSE) 是专为应急供电系统设计的核心 CB 级产品，能够实时监测两路独立电源的运行状态，在主电源发生故障（失压、欠压、过压、缺相、频率异常）时，自动、快速、安全地将负载切换至备用电源；当主电源恢复正常后，又能自动切回主电源供电，确保重要负载的连续运行。
我们的产品具备机械与电气双重互锁保护，彻底杜绝两路电源同时供电的安全隐患；采用高可靠性的操作机构和银合金触点，机械寿命可达 10000 次以上，电气寿命可达 5000 次以上；支持自投自复、自投不自复、互为备用、发电机联动、消防联动等多种工作模式，满足不同场景的使用需求。
WHKTN全系列产品型号与分类：
高压双电源转换开关
高压双电源转换开关应用于 12kV 中压配电系统，实现两路高压电源的自动切换，保障中压侧供电的连续性。邦华电气高压双电源产品包含 WHKMVTB、WHKMAS、WHKMBS 三大系列，具备高可靠性和短路耐受能力，适用于各类中压配电场景。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| WHKMVTB | WHKMVTB-12/3P | 真空断路器本体 | 真空灭弧技术，高机械寿命，机械电气双重联锁，支持手动 / 自动双操作模式 | 12kV 工业配电、市政供电、变电站进线侧 |
| WHKMAS | WHKMAS-12/3P、WHKMAS(08)1250A/3P、WHKMAS(DB)-12/3P | 真空负荷开关本体 | 结构紧凑，安装便捷，具备优异的短时耐受能力，可选配智能监控模块 | 商业综合体中压配电、医院中压供电、数据中心中压侧 |
| WHKMBS | WHKMBS-12/3P | 真空隔离开关本体 | 高可靠性设计，操作简单，维护成本低，符合中压配电相关标准 | 工业厂房中压配电、轨道交通中压供电、市政工程 |
核心特点：
额定电压 12kV，适用于中高压配电系统
具备完善的五防联锁功能
支持电动和手动操作
适用于变电站、发电厂等高压供电场所
PC 级双电源转换开关
PC 级双电源转换开关仅具备电源转换功能，不具备过电流保护能力，需配合上游断路器使用。其核心优势在于极高的短时耐受电流能力和机械可靠性，能够承受短路电流冲击而不损坏，确保在故障情况下仍能可靠接通回路。邦华电气 PC 级产品包含 WHKQ9、WHKQ18 两大系列，覆盖 630A 至 6300A 全电流规格，广泛应用于消防、医疗、数据中心等对供电连续性要求极高的关键场所。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| WHKQ9 | WHKQ9-2000D/Ⅲ/3P、WHKQ9-2000D/Ⅲ/4P、WHKQ9-2000F/Ⅲ/3P、WHKQ9-2000F/Ⅲ/4P、WHKQ9-3200D/Ⅲ/Ⅱ/3P、WHKQ9-3200D/Ⅲ/Ⅱ/4P、WHKQ9-3200F/Ⅲ/Ⅱ/3P、WHKQ9-3200F/Ⅲ/Ⅱ/4P、WHKQ9-6300D/Ⅲ/Ⅱ/3P、WHKQ9-6300D/Ⅲ/Ⅱ/4P、WHKQ9-6300F/Ⅲ/Ⅱ/3P、WHKQ9-6300F/Ⅲ/Ⅱ/4P | 专用大电流隔离开关本体 | 零飞弧设计，两路电源独立灭弧，数字化智能控制器，标配 RS485 通讯实现 "四遥" 功能 | 超大型数据中心、超高层商业建筑、工业主进线、电厂配电系统 |
| WHKQ18 | WHKQ18-630/3P、WHKQ18-630/4P、WHKQ18-2000/DB/3P、WHKQ18-2000/DB/4P、WHKQ18-2000/3P、WHKQ18-2000/4P、WHKQ18-3200/3P、WHKQ18-3200/4P、WHKQ18-6300/3P、WHKQ18-6300/4P | 专用隔离开关本体 | 模块化设计，安装维护便捷，机械电气双重联锁，支持自投自复、自投不自复等多种转换模式 | 商业综合体、三甲医院、大型工业厂房、轨道交通 |
核心特点：
转换速度更快，≤80ms
机械寿命更长，可达 20000 次以上
操作机构更可靠，抗干扰能力强
适用于消防、医院、数据中心等重要场所
CB 级双电源转换开关
CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。邦华电气 CB 级产品包含 WHKN、WHKTN 两大系列，覆盖 63A 至 1600A 全电流规格，适用于需要同时满足转换和保护需求的各类配电场景。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| WHKN | WHKN-125N/2P、WHKN-125N/3P、WHKN-125N/4P、WHKN-125N2/2P、WHKN-125N2/3P、WHKN-125N2/4P | 微型断路器本体 | 体积小巧，导轨式安装便捷，一体化设计，具备过载、短路双重保护 | 住宅配电、小型商铺、办公楼末端回路、照明系统 |
| WHKTN | WHKTN-63A/2P、WHKTN-63A/3P、WHKTN-63A/4P、WHKTN-100A/2P、WHKTN-100A/3P、WHKTN-100A/4P、WHKTN-160A/2P、WHKTN-160A/3P、WHKTN-160A/4P、WHKTN-250A/3P、WHKTN-250A/4P、WHKTN-400A/3P、WHKTN-400A/4P、WHKTN-630A/3P、WHKTN-630A/4P、WHKTN-800A/3P、WHKTN-800A/4P、WHKTN-1250A/3P、WHKTN-1250A/4P、WHKTN-1600A/3P、WHKTN-1600A/4P | 塑壳断路器本体 | 一体化成套设计，具备高限流特性和优异的选择性保护，可配置多种脱扣器，支持多种工作模式 | 民用建筑、商业建筑、工业厂房各级配电回路、消防设备供电 |
核心特点：
集成过载、短路保护功能，无需额外配置断路器
结构紧凑，35mm DIN 导轨安装 / 螺栓固定两种方式可选
转换时间≤100ms
适用于大多数普通应急供电场景
技术参数对照表：

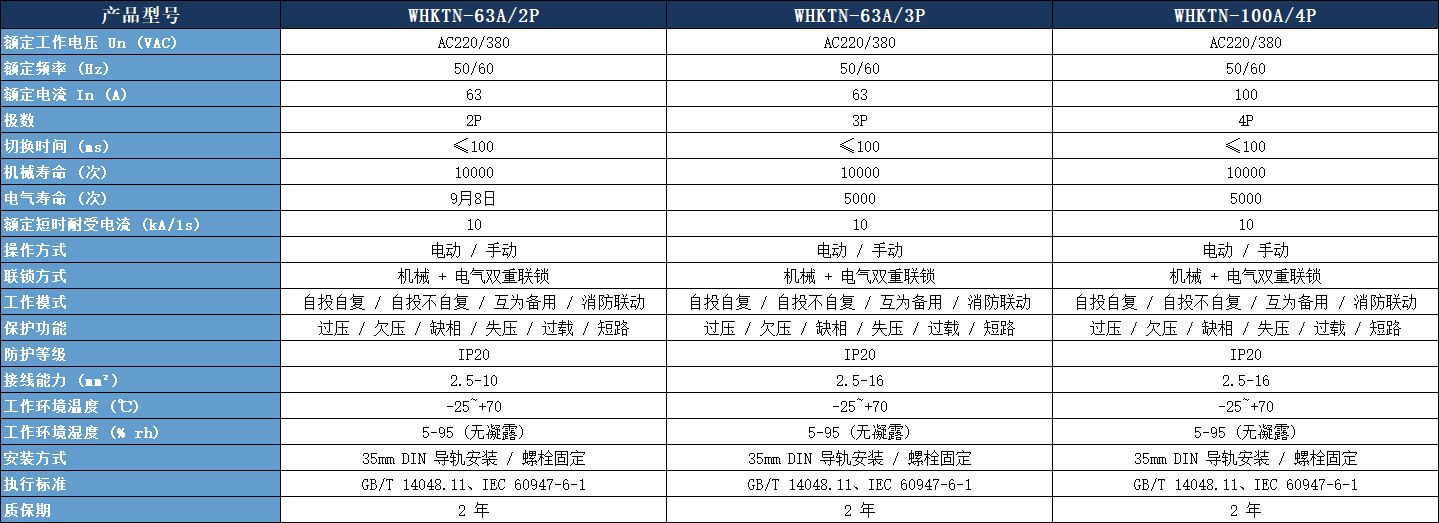

CB 级双电源转换开关（WHKTN 系列）技术参数

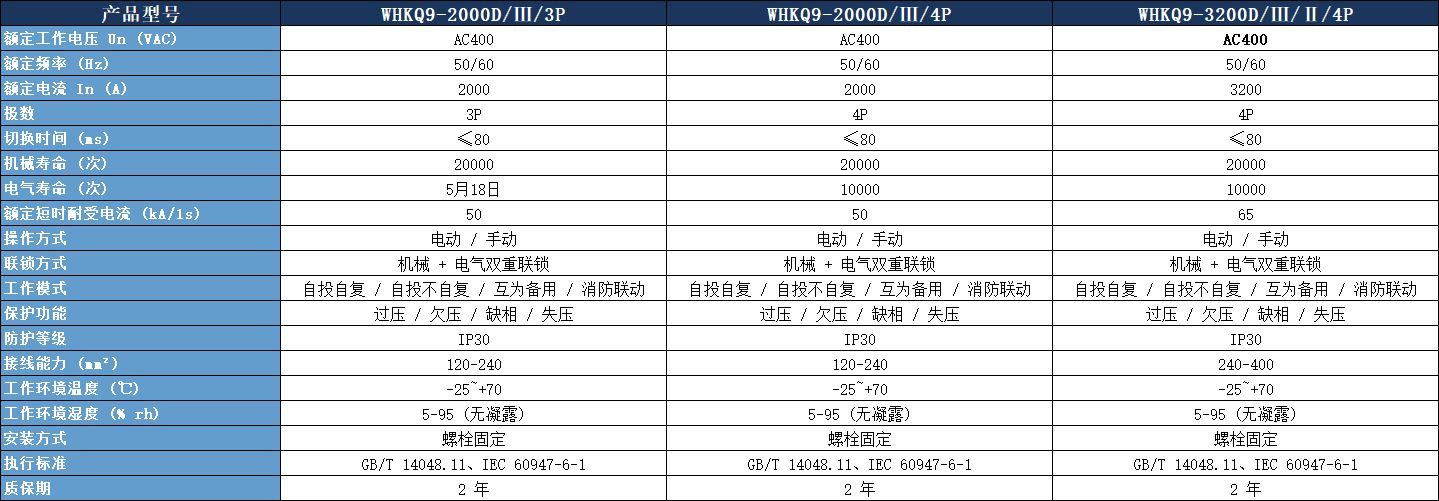

PC 级双电源转换开关（WHKQ9 系列）技术参数
核心技术优势：
双重互锁保护：机械与电气双重互锁，确保两路电源绝对不会同时合闸，从根本上避免短路事故
高可靠性触点：采用银合金触点，导电性能好，抗熔焊能力强，使用寿命长
智能控制器：采用 32 位 ARM 微处理器，检测精度高，抗干扰能力强，运行稳定可靠
多种工作模式：支持自投自复、自投不自复、互为备用、强制手动、消防联动等多种工作模式
宽电压范围：工作电压范围 AC160V~280V，适应电网电压波动大的地区
完善的保护功能：具备过压、欠压、缺相、频率异常、过载、短路等保护功能
安装便捷：支持 35mm DIN 导轨安装和螺栓固定两种方式，接线简单方便
典型应用场景：
医疗行业：医院手术室、ICU 病房、急诊室、医疗设备等，确保医疗过程不中断
数据中心：服务器机房、网络机房、通信基站等，保障数据安全和网络畅通
工业行业：工业生产流水线、自动化控制系统、重要设备等，避免因停电造成生产损失
商业行业：商业综合体、酒店、超市、银行等，保证正常营业和客户体验
公共建筑：政府办公楼、学校、图书馆、体育馆等，保障公共服务正常运行
消防系统：消防水泵、排烟风机、应急照明等，满足消防规范要求
住宅建筑：高层住宅电梯、公共照明、应急电源等，保障居民基本生活需求
双电源选型指南：
您在选择双电源转换开关时，需要考虑以下几个关键因素：
负载类型：
阻性负载：如照明、电加热等，可选择 CB 级的WHKTN-100A/4P或 WHKN 系列
感性负载：如电动机、变压器等，建议选择 PC 级的 WHKQ9 或 WHKQ18 系列，或降容使用 CB 级
敏感负载：如计算机、服务器等，建议选择高速型 ATS
额定电流：
应根据负载的总电流来选择，一般留有 20%~30% 的余量
对于电动机负载，应考虑启动电流的影响，建议放大 1.5~2 倍
例如：总负载电流为 80A，建议选择WHKTN-100A/4P
转换时间要求：
普通负载：≤100ms 即可满足要求（WHKTN 系列）
重要负载：≤80ms（WHKQ9、WHKQ18 系列）
敏感负载：≤50ms（高速型系列）
保护功能要求：
需要过载、短路保护：选择 CB 级的 WHKTN 或 WHKN 系列
不需要保护功能：选择 PC 级的 WHKQ9 或 WHKQ18 系列
需要远程监控：选择智能型系列
工作模式要求：
市电优先：自投自复模式
发电机优先：自投不自复模式
两路电源同等重要：互为备用模式
常见疑问解答：
Q1：CB 级和 PC 级双电源转换开关有什么区别？
A：CB 级由两台断路器组成，具备过载和短路保护功能，代表型号有WHKTN-100A/4P；PC 级采用专用隔离开关本体，不具备分断短路电流的能力，但转换速度更快，可靠性更高，代表型号有WHKQ9-2000D/Ⅲ/4P。
Q2：WHKTN-100A/4P 双电源转换开关的转换时间是多少？
A：WHKTN-100A/4P的转换时间≤100ms，转换时间可根据需要通过控制器进行调整。
Q3：双电源转换开关可以手动操作吗？
A：可以。所有型号都配备手动操作机构，在自动模式故障或需要检修时，可以切换到手动模式进行操作。
Q4：WHKQ9-2000D/Ⅲ/4P 是什么型号？
A：WHKQ9-2000D/Ⅲ/4P是邦华电气生产的 PC 级双电源转换开关，额定电流 2000A，4 极，抽屉式结构，Ⅲ 型控制器，适用于大电流、高可靠性要求的场所。
Q5：双电源转换开关需要定期维护吗？
A：需要。建议每 6 个月进行一次检查和维护，包括清洁触点、检查接线、测试转换功能等，以确保产品正常运行。
Q6：你们的产品有哪些认证？
A：我们的产品通过了国家 3C 认证，符合 GB/T 14048.11 和 IEC 60947-6-1 标准，部分产品还通过了 CE 认证。
Q7：双电源转换开关常见故障有哪些？如何排除？
A：常见故障包括：
接通电源后不工作：检查接线是否正确牢固，保险丝是否熔断
不能自动切换：检查是否设置在自动位置，延时调整是否过长
控制器灯闪烁：检查进线电源是否有过压、缺相或接触不良
邦华电气专注于电气安全领域十余年，拥有专业的研发团队和完善的生产体系，所有产品均经过严格的质量检测，确保每一台产品都能稳定可靠地运行。我们不仅为您提供高品质的WHKTN-100A/4P双电源转换开关产品，还为您提供专业的技术支持和完善的售后服务。如果您有任何需求或疑问，欢迎随时联系我们，我们将竭诚为您服务。
