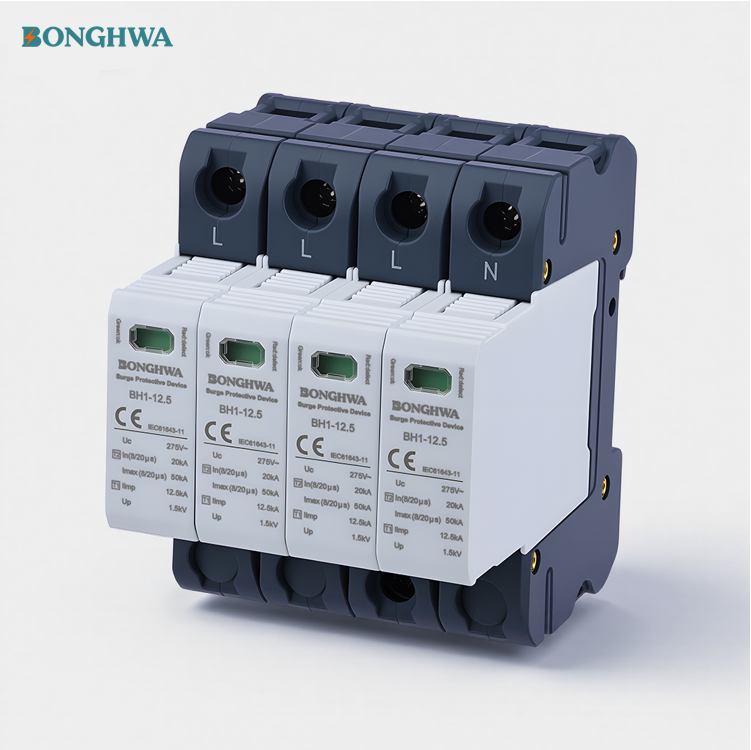

DXH06-FC385/4 20-40kA浪涌保护器全面解析

一、产品概述与核心定位

在日益复杂的电网环境与气候条件下，电气设备面临着来自雷击和电网操作等各种瞬态过电压的严峻挑战。这款DXH06-FC385/4 20-40kA型号的产品专为现代配电系统量身打造，其设计严格遵循国际电涌保护器标准，能够有效防护感应雷击及电网操作引起的瞬态过电压对设备造成的损害。

作为一款T2级（IEC 61643-11标准）限压型电涌保护器，DXH06-FC385/4 20-40kA的核心使命是在防雷保护区LPZ0与LPZ1或LPZ1与LPZ2的界面处，为后续设备提供可靠的二级防护。

二、技术参数解析

DXH06-FC385/4 20-40kA浪涌保护器在电气性能、机械结构和环境适应性方面均表现出色，以下是该产品的详细技术规格：

电气性能方面，DXH06-FC385/4 20-40kA浪涌保护器持续运行电压（Uc）达到385V a.c.，完全适应国内220/380V交流电压系统。

其核心保护能力体现在20kA的标称放电电流（In，8/20μs波形）和40kA的最大放电电流（Imax，8/20μs波形），这一性能指标正是型号中“20-40kA”的由来。

当面临20kA的冲击电流时，这款DXH06-FC385/4 20-40kA产品的限制电压（Up）能够被有效控制在1.8kV以下，响应时间更是达到了≤25纳秒的极速水平。

机械与结构设计同样精心，DXH06-FC385/4 20-40kA采用标准35mm DIN导轨安装方式，尺寸为90mm×48mm×71.5mm（不含接线端子），紧凑的设计使其能够轻松适配各类配电箱空间。

产品支持2.5～25mm²的接入导线截面，接线力矩为1.5Nm，确保连接牢固可靠。

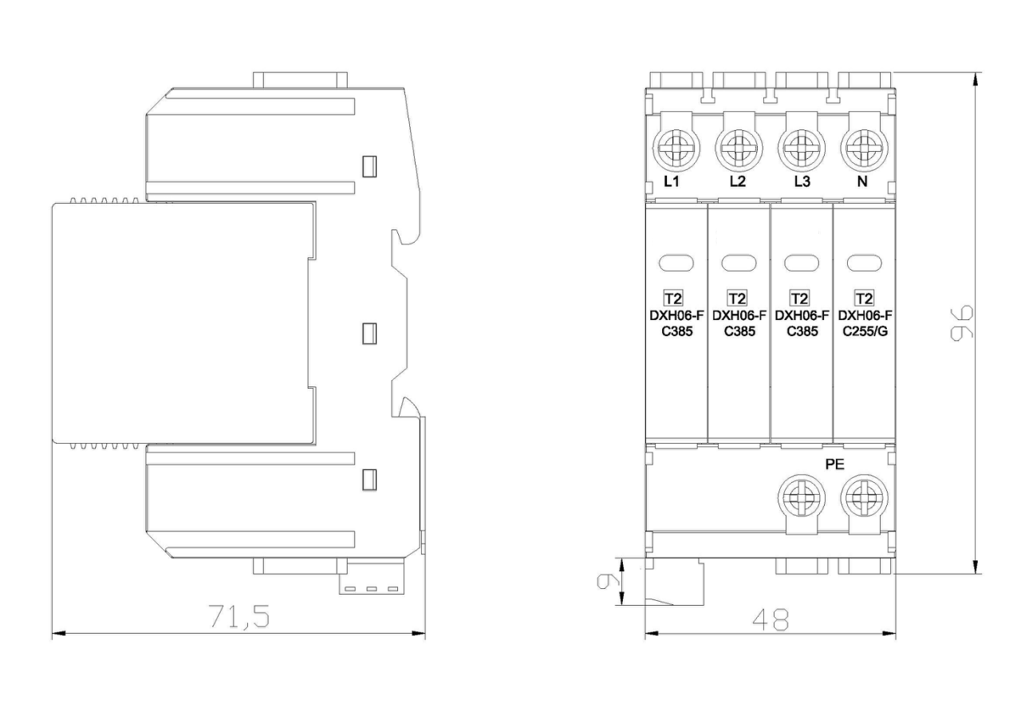

外形尺寸：（此图只作示意，以提供安装尺寸为主）

环境适应性参数显示，DXH06-FC385/4 20-40kA能在-40℃至+80℃ 的宽温度范围内稳定工作，海拔高度适用至3000米，相对湿度可达95%（25℃条件下），满足我国绝大部分地区的环境要求。

三、产品特点与核心优势

DXH06-FC385/4 20-40kA浪涌保护器不仅在参数上表现优异，更在设计理念和用户体验上展现出多重优势：

保护性能卓越：DXH06-FC385/4 20-40kA采用优质压敏电阻技术，搭配低残压设计，确保在泄放浪涌电流的同时，将被保护设备两端的电压限制在安全范围内。其L-PE、N-PE保护模式为设备提供全面的相线与中性线对地保护。

安全机制完善：该产品内置热脱扣装置，当保护模块因长时间过载或寿命终结而温度异常升高时，能够自动断开与电网的连接，防止火灾风险。同时，前端建议串联100A gL/gG型熔丝（当输入电流大于100A时），提供双重保护。

智能监控便利：每台DXH06-FC385/4 20-40kA浪涌保护器均设有可视化指示窗口，正常状态为绿色，当模块劣化失效时窗口变为红色，让维护人员能够迅速识别故障单元。

此外，产品还提供遥信端子（告警干接点，NC-C-NO接点），可实现远程监控，便于集成到智能配电管理系统中。

安装维护简便：标准导轨安装设计使DXH06-FC385/4 20-40kA的安装过程简单快捷，模块化结构更使得更换维护工作变得轻松，大大降低了系统的维护成本和停机时间。

四、应用场景与系统方案

DXH06-FC385/4 20-40kA浪涌保护器具有广泛的应用领域，能够为多种场合的电气设备提供可靠的浪涌防护：

在工业自动化领域，这款DXH06-FC385/4 20-40kA产品可保护PLC控制系统、变频器、伺服驱动器等精密电子设备免受电源线路上瞬态过电压的损害。

对于商业建筑与公共设施，如写字楼、商场、医院和学校，DXH06-FC385/4 20-40kA能够保护电梯控制系统、安防系统、消防系统及照明控制系统等重要负荷。

在通信与数据中心环境中，为服务器、网络设备、通信基站等提供可靠的电源保护，确保关键业务连续运行。

针对新能源与基础设施，如光伏逆变器、充电桩、交通信号系统等，DXH06-FC385/4 20-40kA同样能提供适配的保护方案。

在实际应用中，建议采用分级保护策略，将DXH06-FC385/4 20-40kA作为第二级保护安装在分配电柜中，与第一级保护器协调配合，形成完善的防雷保护体系。

五、安装、接线与维护指南

正确安装与定期维护是确保DXH06-FC385/4 20-40kA浪涌保护器发挥最佳性能的关键：

安装前准备：首先确认安装位置符合产品应用要求（LPZ1与LPZ2界面处），检查配电系统电压是否为230/400V 50Hz/60Hz，确保安装环境符合产品工作温度-40℃～+80℃的要求。

安装步骤：

1、在配电箱内选择合适位置固定35mm标准DIN导轨。

2、将DXH06-FC385/4 20-40kA浪涌保护器卡入导轨。

3、按照V形接线或常规接线方式连接导线，确保接线牢固。

4、连接遥信信号线（如需要使用远程监控功能）。

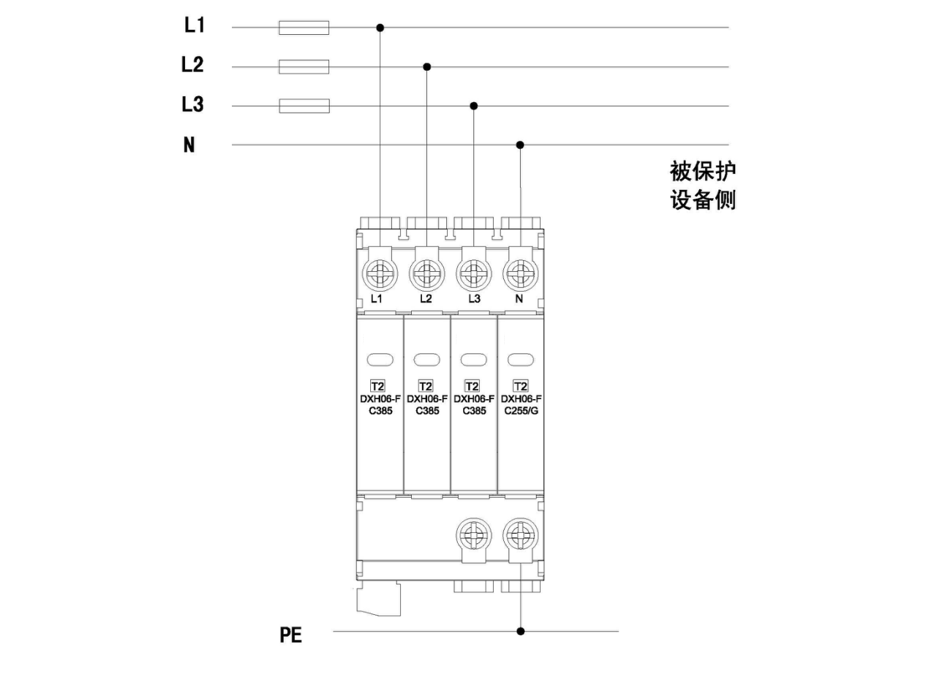

接线方式：

V形接线

常规接线

接线注意事项：

必须断电安装，确保操作安全。

连接导线应短而粗，建议长度不超过0.5米，以降低回路电感，提高保护效果。

接地线径应符合规范，确保接地电阻小于4欧姆。

按规定力矩（1.5Nm）紧固接线端子。

维护建议：

每年雷雨季节来临前检查防雷模块状态指示窗口，如变为红色应及时更换。

定期检查连接线是否牢固，接地系统是否完好。

记录产品投入使用时间，结合当地雷暴日情况评估是否需要预防性更换。

六、系列产品与选型指导

西安邦华电气DXH06-FC系列浪涌保护器提供多种型号，以满足不同应用场景的需求：

除了本文详细介绍的DXH06-FC385/4 20-40kA型号外，同系列还包括DXH06-FC385/3+1型号等，后者提供L-N和N-PE的不同持续运行电压保护（385V a.c.和255V a.c.），适用于对保护模式有特殊要求的系统。

对于需要更强保护能力或不同配置的用户，还可考虑DXH06-FCS/3+1R40-I型号，该型号接入导线截面范围更宽（4～35mm²），安装接线力矩为2.0Nm，尺寸略大为90mm×66mm×72mm。

选型建议：

根据系统电压选择适配型号，确保Uc值大于系统最大持续运行电压。

根据设备重要性及所在地雷暴日等级，选择适当的In和Imax值。

考虑保护模式需求，单相系统可选DXH06-FC385/4 20-40kA，三相四线系统可考虑3+1保护模式产品。

评估安装空间，选择尺寸合适的型号。

对于特殊应用场景，西安邦华电气还提供CPM-R系列（如CPM-20T）与JLSP系列浪涌保护器，这些产品将SPD必需的短路保护集成于模块内部，无需额外配置熔断器，安装更加简便。

部分型号有：

结语

随着电气设备日益精密和智能化，对电源质量的要求也水涨船高。西安邦华电气公司凭借在电涌保护领域的技术积累，不断优化产品性能，从DXH06-FC385/4 20-40kA到全系列防护解决方案，为各类电气系统构筑了一道道可靠的安全防线。

配电箱里那个不足手掌大的模块——DXH06-FC385/4 20-40kA，在绝大多数时间里都安静得仿佛不存在。直到某次雷击或电网波动发生时，它能在25纳秒内迅速响应，将危险的过电压化解于无形。

常见问题解答

Q：这款DXH06-FC385/4 20-40kA浪涌保护器主要用在什么场合？

A：它主要用于低压配电系统的二级防护，适用于保护商业建筑、工业自动化系统、数据中心及公共设施的配电柜内敏感设备，防止感应雷击及操作过电压损害。

Q：型号中的“20-40kA”具体代表什么意思？

A：这代表了产品的核心放电能力。“20kA”指标称放电电流（In），“40kA”指最大放电电流（Imax），表明此型号能可靠泄放高达40kA（8/20μs波形）的雷电流，防护能力强劲。

Q：我们的系统电压是380V，可以用这款DXH06-FC385/4 20-40kA吗？

A：完全可以。其最大持续工作电压（Uc）为385V AC，专为220/380V的交流配电系统设计，是您系统的理想匹配选择。

Q：安装时需要注意哪些关键点？

A：需断电操作，采用标准的35mm DIN导轨安装。连接导线应尽可能短而粗（建议≤0.5米），并确保接地可靠。前端建议搭配100A熔断器，以实现最佳保护和安全分断。

Q：如何知道这个浪涌保护器是否还在有效工作？

A：产品配有可视化状态指示窗。正常工作时为绿色，当模块因浪涌冲击而劣化失效后，窗口会变为红色，提示需要更换，一目了然。

Q：它和你们同系列的其他型号（如3+1型）有什么区别？

A：DXH06-FC385/4 20-40kA采用 “4P”全模式保护（L1、L2、L3、N线分别对PE线保护）。而“3+1”型在N-PE间采用不同的放电特性，更适合中性线（N）对地电位不稳定的系统，请根据您的配电系统特点选择。

Q：这款产品需要定期更换吗？寿命有多久？

A：浪涌保护器是消耗性器件，其寿命取决于遭受过电压冲击的次数和强度。即使状态指示窗未变红，也建议结合当地雷暴日情况，每年雷雨季前检查，并在使用3-5年或遭受一次大浪涌后考虑预防性更换。

Q：是否支持远程监控？

A：是的。DXH06-FC385/4 20-40kA提供遥信报警端子（干接点），可连接至监控系统，实现远程故障报警，便于集中管理和及时维护。
