DK-100/4P避雷器——三相四线全面防护

一、DK-100/4P避雷器产品描述：

DK-100/4P避雷器、又称DK-100/4P过电压保护器，是邦华电气自主研发生产的模块化、导轨式低压浪涌防护设备，隶属于配电系统核心防雷产品，适配交流50/60Hz、额定电压380V-400V的供电系统，主要用于LPZ1与LPZ2边界处配电系统的浪涌防护，可广泛应用于建筑、工业、电力、通信等多行业的配电箱、配电柜、变电站及工业设备进线端，为各类电气设备提供全方位的过电压防护。

DK-100/4P避雷器严格符合GB 18802.1-2011国家标准，通过3C认证及专业防雷检测，资质齐全，由邦华电气全程把控生产流程，选用优质元器件打造，具备响应速度快、防雷等级高、防护效果稳定、使用寿命长等优势，可有效抵御直接雷电、间接雷电及其他瞬时过压引发的浪涌冲击，避免电气设备损坏、系统故障等问题，降低设备维护成本，为电气系统安全运行保驾护航。

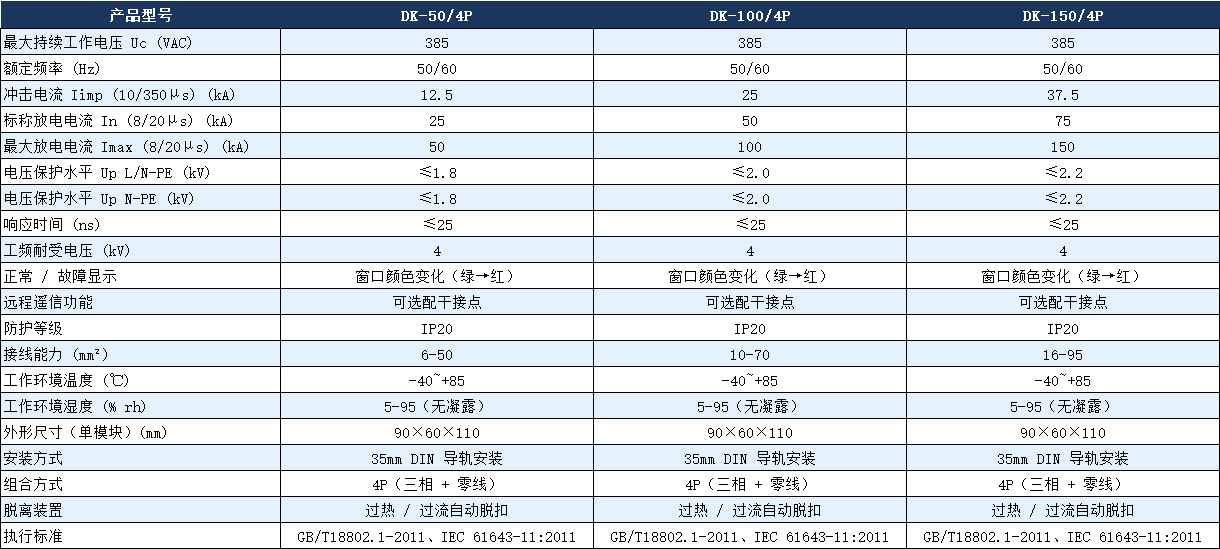

二、DK-100/4P避雷器详细参数表：

DK-100/4P避雷器采用紧凑型结构设计，外形规整，体积小巧，适配35mm标准导轨安装，可直接嵌入各类配电箱、配电柜，无需额外改造设备，安装便捷高效，大幅降低安装成本与施工难度。DK-100/4P外壳采用阻燃性塑料材质，防火等级达V0级，具备耐高温、抗老化、耐腐蚀特性，可适应工业车间、户外配电箱等复杂恶劣的使用环境，长期使用不易损坏。

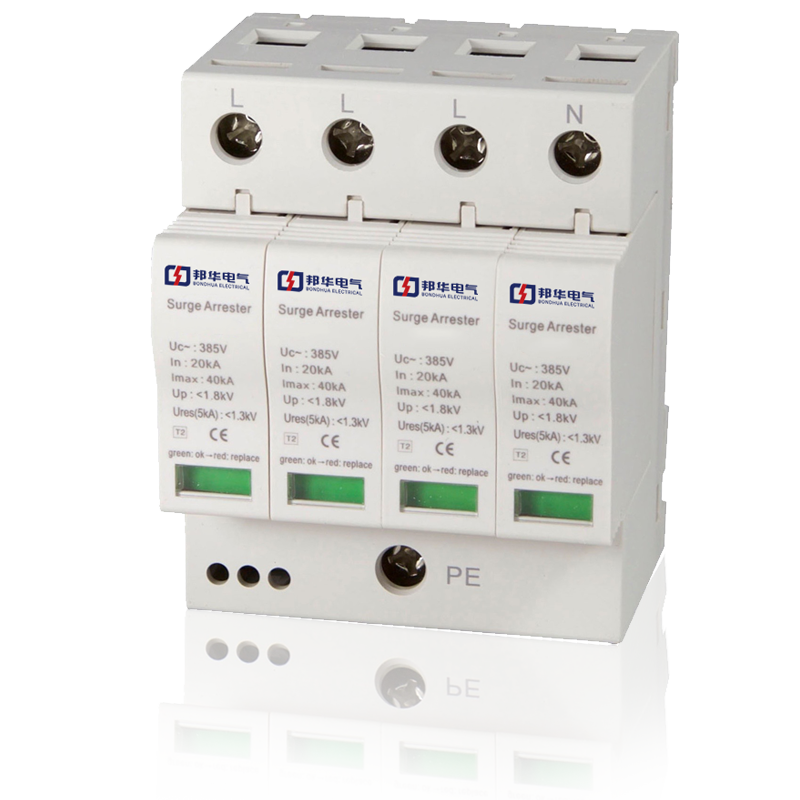

DK-100/4P内置优质压敏电阻（MOV）及温度熔断器，采用4P极数设计，保护模式为L/N-PE，可全面防护三相四线系统的浪涌冲击，冲击放电电流可达100KA，能快速响应瞬时过电压（响应时间≤25ns），在极短时间内导通分流，将浪涌电压限制在安全范围内，避免浪涌电流侵入电气设备内部造成损坏。同时，产品配备诊断LED指示灯，可直观显示DK-100/4P工作状态（正常、故障），方便采购后的安装调试与日常维护，无需专业检测设备即可判断产品运行情况，降低维护成本。

作为邦华电气核心防护产品，DK-100/4P避雷器在生产过程中经过多道严格检测，确保每一台产品都符合质量标准，无质量隐患，可长期稳定运行，适配各类复杂的电气防护场景，兼顾实用性与安全性，是各行业浪涌防护、过电压防护的优选产品。

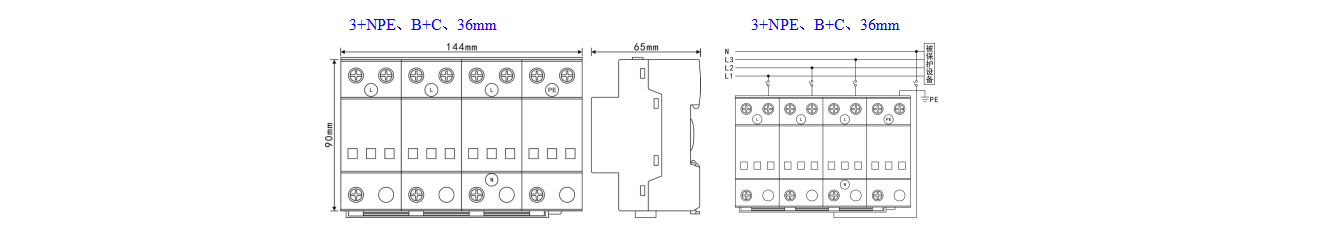

三、DK-100/4P避雷器尺寸图及接线图：

详细尺寸参数：长×宽×高=90mm×65mm×30mm（误差±1mm），安装孔间距=50mm，适配35mm标准导轨（导轨厚度2mm-3mm），产品净重约120g，可直接嵌入配电箱内部，不占用过多空间，适配多种安装场景。

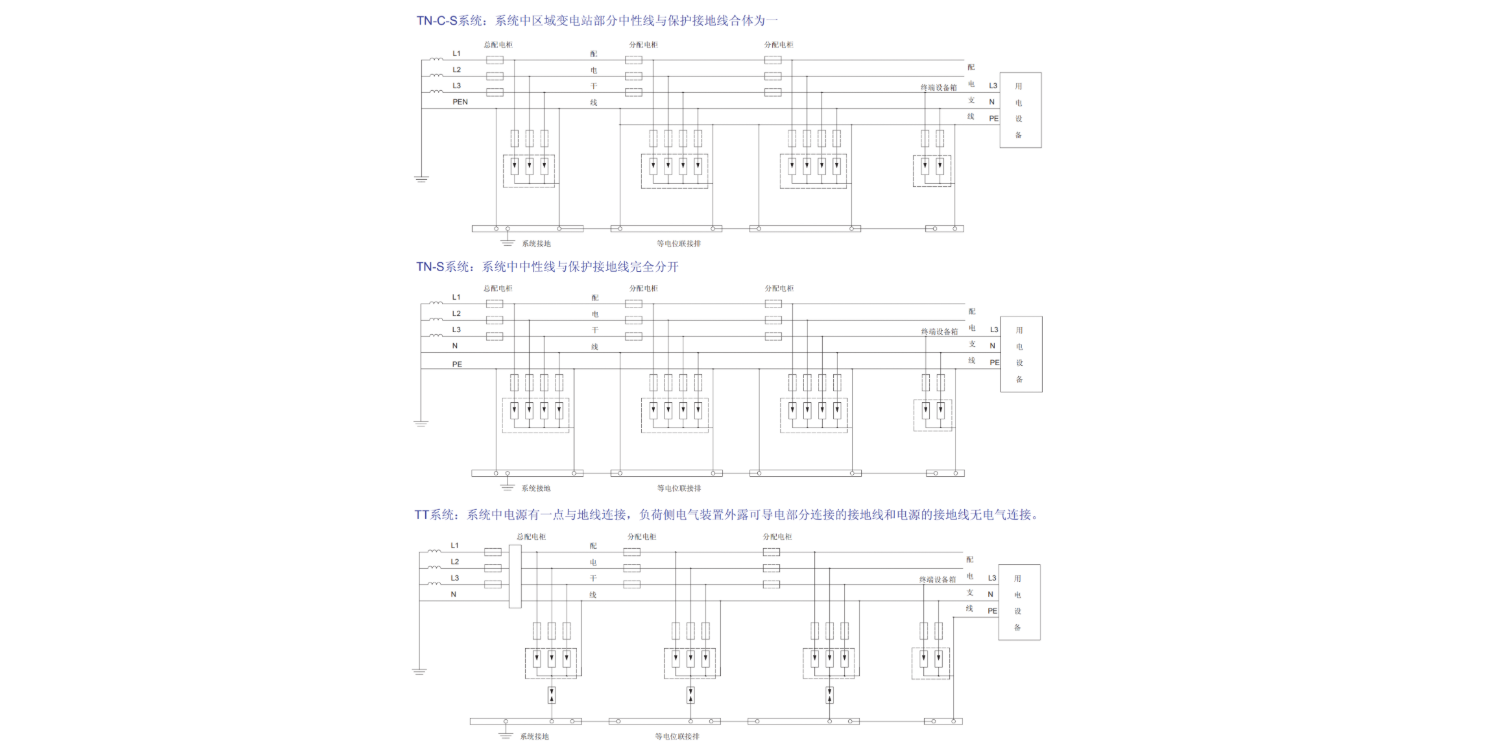

四、系统接线图：

DK-100/4P避雷器接线简单便捷，适配三相四线供电系统，采购人员可根据接线图快速完成安装接线，无需专业技术人员指导，以下为详细接线图及接线说明，同时标注接线注意事项，避免接线失误导致防护失效。

接线核心说明：

DK-100/4P避雷器为4P极数，保护模式L/N-PE，接线方式为串联接入供电系统，输入端（IN）接电网进线（L1、L2、L3、N线），输出端（OUT）接电气设备进线端，接地端（PE）可靠接地，接地电阻≤4Ω；接线时需确保接线牢固，避免松动，接线线径建议选用2.5mm²-4mm²铜芯线，禁止反接、错接，接线完成后需检查LED指示灯是否正常（正常状态为绿灯常亮）。

适配供电系统：

适配TT系统、TN-C系统、TN-S系统等多种低压供电系统，可广泛应用于380V三相四线配电场景，满足不同行业的接线需求。

五、DK-100/4P避雷器分类适配：

DK-100/4P避雷器按应用场景可精准适配多行业，采购人员可按自身行业快速确认适配性，无需额外选型对比，具体分类适配如下：

- 建筑类适配：适配住宅、写字楼、商场、酒店等民用建筑的低压配电系统，可安装在楼层配电箱、总配电柜内，抵御雷击及电网波动引发的过电压，保护照明、空调、安防等电气设备；

- 工业类适配：适配工厂、车间、工业生产线等工业场景，可直接安装在工业设备进线端、车间配电柜内，抵御工业设备启停、电网干扰引发的浪涌冲击，保护机床、变频器、控制柜等工业设备；

- 电力系统适配：适配变电站、配电房、输电线路末端等电力场景，可安装在电力配电箱、变电站进线端，抵御雷电过电压及电网操作过电压，保护变压器、互感器等电力设备；

- 通信类适配：适配通信基站、机房、通信设备进线端，可抵御雷电浪涌及电磁干扰引发的过电压，保护通信设备、服务器、交换机等，确保通信系统稳定运行。

六、DK-100/4P避雷器选型3大核心原则：

- 按场景选型：明确自身应用行业及供电系统类型，对照本文第五章“DK-100/4P避雷器分类适配”内容，确认DK-100/4P是否适配自身场景（如建筑行业配电箱防护、工业设备进线端防护等）；若为380V三相四线供电系统、需要100KA防雷等级，即可直接选用该型号，无需额外对比其他型号。

- 按参数选型：重点对照第二章参数表，确认核心参数匹配——防雷等级100KA、极数4P、额定电压380V-400V，结合自身电气设备的防护需求，确认保护水平、响应时间是否符合要求；同时参考尺寸参数，确认产品可适配自身配电箱安装空间，避免因尺寸不符导致选型失误。

- 按质量选型：优先选择邦华电气生产的DK-100/4P浪涌保护器，该产品通过3C认证、防雷检测，符合国家标准，资质齐全，可提供完整的检测报告及资质文件；拒绝劣质产品，避免因产品质量问题导致防护失效、设备损坏，增加后续维护成本。

七、DK-100/4P避雷器产品优势：

- 质量过硬，资质齐全：由邦华电气自主研发生产，严格遵循GB 18802.1-2011国家标准，通过3C认证、专业防雷检测，每一台产品都经过多道检测工序，元器件选用优质品牌，防雷效果稳定，使用寿命长达8-10年，可有效杜绝劣质产品带来的防护失效隐患。

- 性能卓越，防护全面：DK-100/4P防雷等级高达100KA，响应时间≤25ns，保护水平≤2.5kV，4P极数设计可全面防护三相四线系统，内置温度熔断器，故障时可自动熔断切断回路，避免电源故障，同时配备LED状态指示灯，维护便捷，适配多种复杂防护场景。

- 安装便捷，适配性强：采用35mm标准导轨安装，尺寸紧凑，体积小巧，可直接嵌入各类配电箱、配电柜，无需额外改造设备，接线简单，采购后可快速完成安装调试，适配建筑、工业、电力、通信等多行业，一站式满足不同场景的防护需求。

- 性价比高，成本可控：邦华电气自主生产，无中间代理商，直接对接采购方，批量采购可享受专属优惠，同时产品使用寿命长、维护成本低，可有效降低采购方的长期投入，兼顾防护效果与成本控制，性价比远超同类型产品。

八、采购专属保障：

- 供货保障：DK-100/4P浪涌保护器为邦华电气常规主打型号，现货供应，常规采购3-5个工作日即可发货，批量采购可优先安排生产、优先发货，可根据采购方需求协商缩短供货周期，确保不影响施工进度；同时支持全国物流配送，全程跟踪物流状态，确保货物安全送达。

- 售后保障：DK-100/4P浪涌保护器质保2年，质保期内免费更换非人为损坏的新品，提供7×24小时专业技术指导（安装、接线、维护、故障排查），若出现产品质量问题，响应时间不超过2小时，可快速给出解决方案；质保期外提供终身维修服务及元器件更换服务，解决采购后顾之忧。

- 采购服务：配备专属采购专员一对一对接，为采购方提供DK-100/4P型号咨询、参数解读、选型指导、批量报价、资质文件提供等一站式采购服务，全程跟进采购流程，及时响应采购方需求，简化采购流程，提升采购效率；同时支持定制化需求，可根据采购方特殊场景，调整产品参数（需提前沟通确认）。

- 合规保障：所有产品均符合国家标准，资质齐全，可提供完整的检测报告、3C认证证书、产品合格证等文件，满足政府采购、企业采购的合规需求，避免因资质不全导致的采购风险。

九、常见问题解答：

- 问：DK-100/4P浪涌保护器与其他型号（如DK-80/4P）的区别是什么？采购时该如何选择？

答：核心区别在于防雷等级，本品防雷等级为100KA，适配浪涌冲击较强的场景（如户外设备、变电站）；DK-80/4P防雷等级为80KA，适配浪涌冲击较弱的室内场景。采购时可根据自身场景的浪涌强度，结合电气设备的防护需求选择，不确定可咨询邦华电气采购专员。

- 问：DK-100/4P浪涌保护器的价格是多少？不同采购量有优惠吗？

答：价格按采购量、供货周期及合作模式定价，核心取决于产品材质及生产成本，具体报价可咨询邦华电气采购专员；批量采购可享受专属优惠，采购量越大，优惠力度越高，同时可优先安排生产，缩短供货周期。

- 问：批量采购DK-100/4P过电压保护器，供货周期能缩短吗？常规供货周期是多久？

答：常规供货周期为3-5个工作日，批量采购（≥100台）可提前沟通，邦华电气将优先安排生产，最短可缩短至1-2个工作日，确保及时供货，不影响采购方施工进度。

- 问：DK-100/4P浪涌保护器的质保期是多久？出现质量问题该如何处理？

答：产品质保2年，质保期内出现非人为损坏的质量问题，邦华电气可免费更换新品，同时提供专业的技术指导；质保期外可提供维修服务及元器件更换服务，确保产品长期稳定运行，解决采购后顾之忧。

- 问：如果选型错误，采购的产品不适合自身场景，能更换型号吗？

答：可以更换，在产品未拆封、未安装、不影响二次销售的前提下，采购方可在收货后7个工作日内联系采购专员，申请更换适配型号，往返运费由双方协商承担，最大程度降低采购方的选型风险。

- 问：采购DK-100/4P时，可提供哪些资质文件？

答：可提供完整的资质文件，包括3C认证证书、防雷检测报告、产品合格证、生产许可证等，均为正规有效文件，满足采购合规需求，可随时咨询采购专员获取。

邦华电气深耕电气防护领域多年，凭借优质的产品、完善的服务、合理的价格，成为各行业浪涌保护器采购的优选合作伙伴，DK-100/4P浪涌保护器作为主打产品，型号标准、参数齐全、适配性强、质量可靠，可广泛应用于建筑、工业、电力、通信等多行业，为电气设备提供全方位的浪涌防护、过电压防护。

采购DK-100/4P浪涌保护器，选择邦华电气，可享受现货供应、专属优惠、一对一采购服务及完善的售后保障，助力采购人员高效完成采购工作，同时守护电气系统安全稳定运行，降低设备损坏风险与维护成本。
