EC-100/4P防雷保护器—— 三相四线制系统防护优选

在电力、工业、通信、建筑等各类电气系统中，雷击、开关操作等因素极易引发瞬时尖峰电流或过电压（浪涌），这类浪涌会严重损坏电气设备、影响系统正常运行，甚至引发安全隐患。EC-100/4P浪涌保护器作为核心防护设备，可在极短时间内导通分流，将窜入电力传输线的瞬时过电压限制在设备可承受范围，快速泄放雷电流，从而实现对各类电气设备的有效防护，保障系统稳定运行。

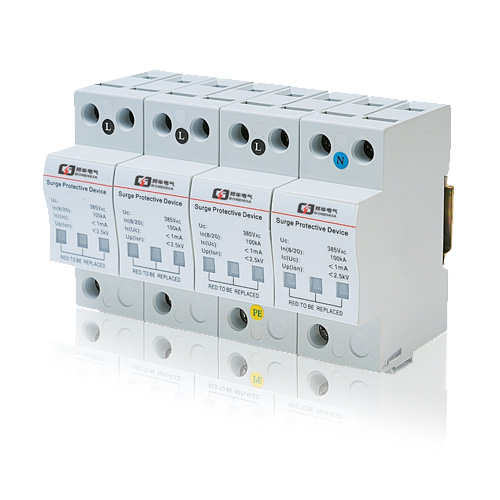

一、EC-100/4P防雷保护器产品描述：

EC-100/4P浪涌保护器是邦华电气自主研发生产的一款高能容量防护产品，属于限压型电源电涌保护器，符合GB18802.1-2011国家标准及IEC61312分级防护要求，专为三相四线制电气系统设计，4极全模式保护（L1-L2-L3-N-PE），可广泛应用于通信、电力、交通、金融、石化、建筑、工业等多个领域，适配雷击区LPZ2-3区及各类接口，作为终端设备电源部分的优良防护装置，有效抵御直接或间接雷击引发的浪涌过电压，以及开关操作、电网故障等产生的瞬时过电压，守护电气设备安全。

区别于普通浪涌保护器，EC-100/4P避雷器采用高能容量氧化锌压敏电阻核心元器件，材质优良、性能稳定，响应速度迅猛，具备失效指示、过热脱扣等安全功能，一体化模块结构设计，安装便捷，可完美适配TN-S、TT等多种接地制式，兼顾防护性能与实用性，是各类中大型电气系统浪涌防护的优选产品。

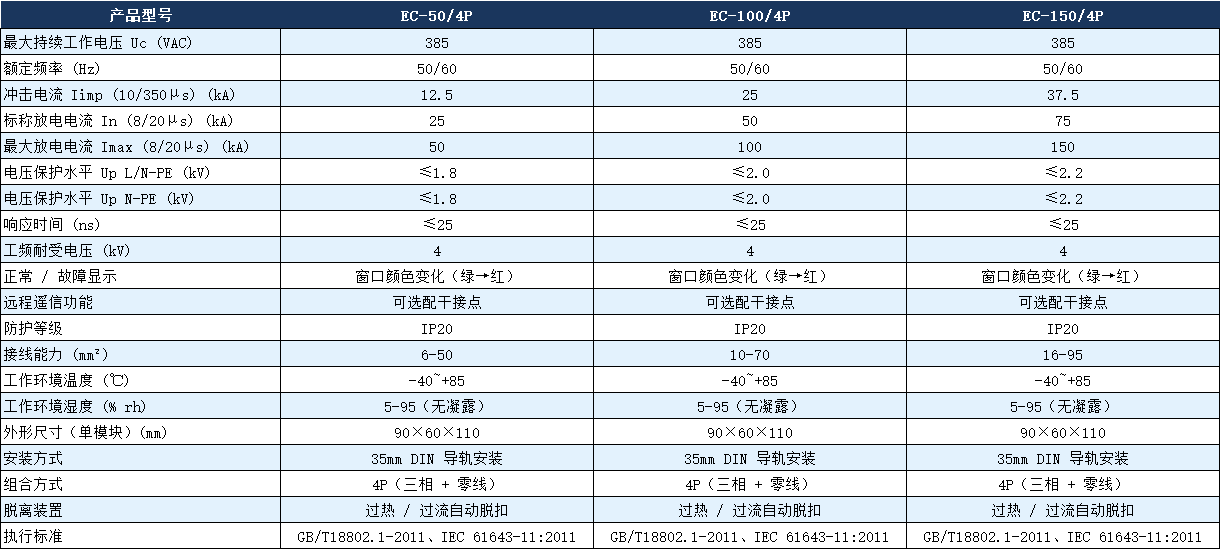

二、EC-100/4P防雷保护器详细参数表：

EC-100/4P浪涌保护器整体采用阻燃外壳封装，外壳材质为高强度阻燃工程塑料，防水防尘等级达IP20，可适应-40℃~+80℃的宽温工作环境，适配不同地域、不同场景的安装需求，有效抵御恶劣环境对产品性能的影响。EC-100/4P浪涌保护器内部核心元器件选用优质氧化锌（金属氧化物变阻器），具有高放电通流容量、残压低、响应速度快（≤100ns）的优势，可快速感知瞬时过电压，迅速导通泄流，将过电压限制在安全阈值内，避免浪涌能量损坏后端电气设备。

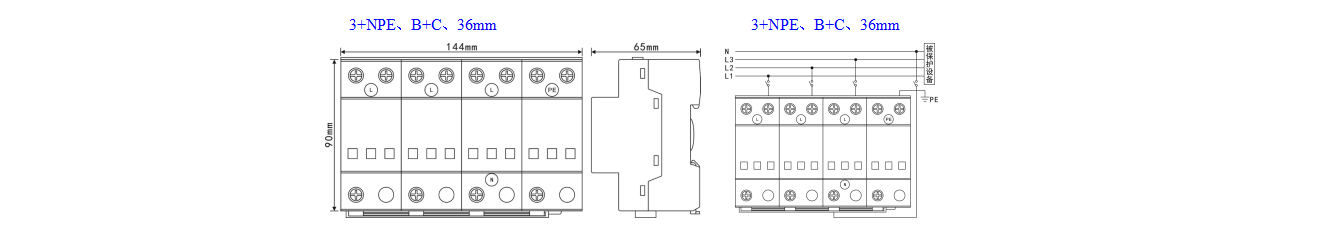

三、EC-100/4P防雷保护器尺寸图及接线图：

EC-100/4P浪涌保护器配备清晰的失效指示窗口，红色窗口出现即为失效状态，方便采购人员及运维人员快速排查故障；内置热敏控制过热危险脱扣机构，可联动指示窗口，当产品出现过热、失效等异常情况时，自动脱扣断开，防止起火等安全隐患，提升使用安全性。接线方式采用并联安装，靠近电源入口处部署，接地线要求短而直（长度不超过0.5m），避免形成感应电压，接线能力强，可适配2.5-35mm²硬线、2.5-25mm²软线，支持“上进下出”或“下进上出”两种进线方式，适配35mmDIN轨安装，无需复杂施工，大幅降低安装成本与运维成本。

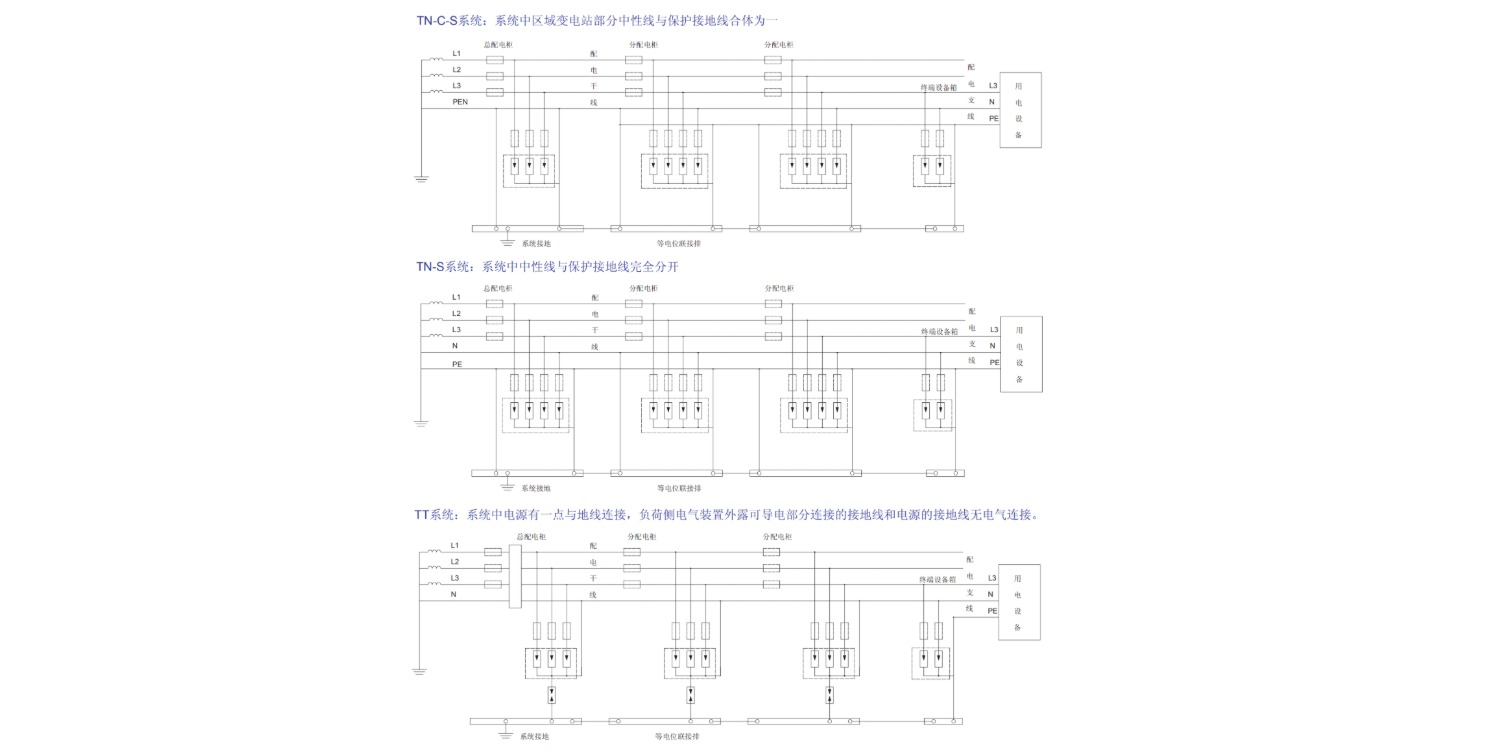

四、系统接线图：

五、EC-100/4P防雷保护器适配场景分类：

EC-100/4P浪涌保护器型号固定、参数统一，适配场景广泛，采购人员可根据自身行业场景快速判断适配性，以下是核心适配场景分类：

- 电力系统场景：适配变电站、配电房、配电箱、输电线路等电力设施，作为一级或二级浪涌防护装置，抵御雷击及电网操作产生的浪涌；

- 工业场景：适配工厂车间、工业生产线、工业控制柜、大型机械设备等，防护工业设备免受浪涌损坏，保障生产连续性；

- 建筑场景：适配写字楼、商场、住宅小区、高层建筑等民用及商用建筑的配电系统，守护建筑内电气设备、照明系统、安防系统安全；

- 通信场景：适配通信基站、数据机房、调制解调器、通信控制柜等通信设施，防护通信设备免受浪涌干扰，保障通信信号稳定；

- 其他场景：适配轨道交通、新能源电站、金融机房、石化厂区等对电气安全要求较高的场景，一站式满足各类中大型电气系统的浪涌防护采购需求。

六、EC-100/4P防雷保护器选型3大核心原则：

- 按系统制式选型：EC-100/4P为4极浪涌保护器，专为三相四线制系统设计，采购前需确认自身电气系统为三相四线制（有中性线N），适配TN-S、TT等接地制式，若为三相三线制系统，需咨询邦华电气采购专员，更换对应极数产品，避免选型错误；

- 按场景需求选型：根据自身应用行业及防护需求确认适配性，若为变电站、大型工厂等强雷击、大电流场景，EC-100/4P（100KA最大放电电流）可满足一级或二级防护需求；若为普通民用建筑、小型商铺等场景，可结合实际浪涌风险，咨询专员判断是否适配，确保防护性能与场景需求匹配；

- 按质量资质选型：优先选择邦华电气这类具备十余年生产经验、资质齐全的厂家，确认产品具备3C认证、防雷检测报告，符合GB18802.1-2011国家标准，避免采购劣质产品，EC-100/4P浪涌保护器所有型号均通过严格检测，质量达标，可提供完整资质文件，保障采购质量。

七、EC-100/4P防雷保护器产品核心优势：

- 技术优势：邦华电气拥有十余年防雷接地产品研发、生产经验，技术力量雄厚，EC-100/4P浪涌保护器自主研发，核心元器件选用优质氧化锌压敏电阻，采用先进生产工艺，响应速度快、残压低、放电通流容量大，防护性能远超行业平均水平，可有效抵御各类浪涌风险；

- 质量优势：所有EC-100/4P产品均符合GB18802.1-2011国家标准，通过3C认证、防雷检测，每一台产品出厂前均经过严格检测，确保性能稳定、质量达标，产品质保3年，正常使用情况下，可稳定运行5-8年，降低更换成本；

- 设计优势：一体化模块结构，4极全模式保护，适配多种接地制式，配备失效指示、过热脱扣功能，安装便捷、运维简单，阻燃外壳+宽温设计，适配不同场景、不同地域使用，兼顾安全性与实用性；

- 适配优势：型号标准化，参数通用性强，可广泛应用于电力、工业、建筑、通信等多行业，无需定制，现货供应，可快速匹配采购需求，一站式解决各类中大型电气系统的浪涌防护需求。

八、采购专属保障：

- 供货保障：EC-100/4P浪涌保护器常规型号现货充足，当天采购当天发货；批量采购可优先安排生产，缩短供货周期，支持紧急采购，确保采购人员按时收到产品，不耽误施工进度；支持全国物流配送，物流时效有保障，可实时跟踪物流信息。

- 售后保障：产品质保3年，质保期内，若出现质量问题（非人为损坏），可免费更换、维修；提供终身技术支持，安装、使用、运维过程中出现任何疑问，均可联系售后专员，一对一快速解答；支持退换货服务，选型错误、产品损坏等符合退换货条件的，高效办理退换货，降低采购风险。

- 采购服务：配备专属采购专员，一对一对接采购需求，提供型号咨询、参数解读、精准报价、批量采购政策解读等一站式服务；可提供产品资质文件、检测报告、安装说明书、接线图等相关资料，助力采购人员快速完成采购流程；支持批量采购定制服务（如定制logo、调整供货周期），满足个性化采购需求。

- 信誉保障：邦华电气成立于2010年，十余年行业积淀，口碑优良，专注于防雷接地产品研发、生产与销售，产品广泛应用于多个重点领域，无虚假宣传、无劣质产品，诚信经营，值得采购人员信赖。

九、常见问题解答：

- 问：EC-100/4P浪涌保护器、避雷器、过电压保护器有区别吗？可以互换使用吗？

答：三者本质无区别，均属于浪涌防护设备，只是行业叫法不同，EC-100/4P可同时称为避雷器、过电压保护器，可互换使用，核心防护功能一致，均能抵御浪涌过电压，采购时无需区分叫法，认准EC-100/4P型号即可。

- 问：EC-100/4P浪涌保护器的价格是多少？批量采购有优惠吗？

答：产品价格按采购数量、供货周期等因素定价，核心取决于参数配置及采购批量，批量采购可享受专属优惠，具体报价可联系邦华电气采购专员，提供详细采购需求，获取精准报价。

- 问：EC-100/4P的防雷等级能满足实际防雷需求吗？质量有保障吗？

答：完全可以，本品最大放电电流达100KA，电压保护水平≤2.5KV，符合新民规二级试验要求，可用于建筑进线配电箱处等场景，所有产品均由邦华电气自主生产，通过3C认证及防雷检测，元器件选用优质材质，支持提供检测报告，质量有绝对保障。

- 问：如果采购后发现EC-100/4P选型错误，能更换型号吗？

答：可以，邦华电气提供完善的退换货服务，若因选型错误导致产品无法使用，在产品未安装、未损坏、包装完好的前提下，可联系采购专员办理更换手续，同时专员会提供专业选型指导，避免再次出现选型错误。

- 问：EC-100/4P浪涌保护器的供货周期能缩短吗？现货充足吗？

答：常规情况下，本产品现货供应，当天采购当天发货；批量采购（100台及以上）需3-7个工作日，若有紧急采购需求，可联系专员，优先安排生产、发货，尽量缩短供货周期，不耽误现场施工进度。

- 问：采购后，能提供安装指导和技术支持吗？

答：可以，邦华电气为所有采购客户提供免费安装指导、技术咨询服务，配套提供产品安装说明书、接线图，若有安装疑问，可联系技术专员，提供一对一指导；同时提供产品使用、运维技巧指导，助力客户正确使用产品，延长产品使用寿命。

本文由邦华电气专属撰写，聚焦EC-100/4P浪涌保护器，全面呈现产品概述、详细描述、尺寸图、接线图、核心参数、适配场景、选型指南及采购保障，专为采购人员量身打造，一站式解决EC-100/4P采购、选型、参数查询等核心需求。EC-100/4P浪涌保护器作为邦华电气核心产品，资质齐全、质量稳定、防护性能优良，4极全模式保护，适配多行业、多场景，现货供应、供货及时，搭配邦华电气专属采购服务与售后保障，是各类电气系统浪涌防护的优选产品，助力采购人员高效完成采购，守护电气设备安全。
