GFD-100/4P浪涌保护器 —— 强泄流一级防雷

浪涌保护器（SPD）作为电气系统防雷防浪涌的核心防护设备，能有效泄放雷击产生的瞬时过电压、设备启停引发的操作过电压，拦截浪涌电流，避免后端配电设备、精密元器件绝缘击穿、芯片烧毁，守护电气系统连续稳定运行，降低设备损坏及停产风险。

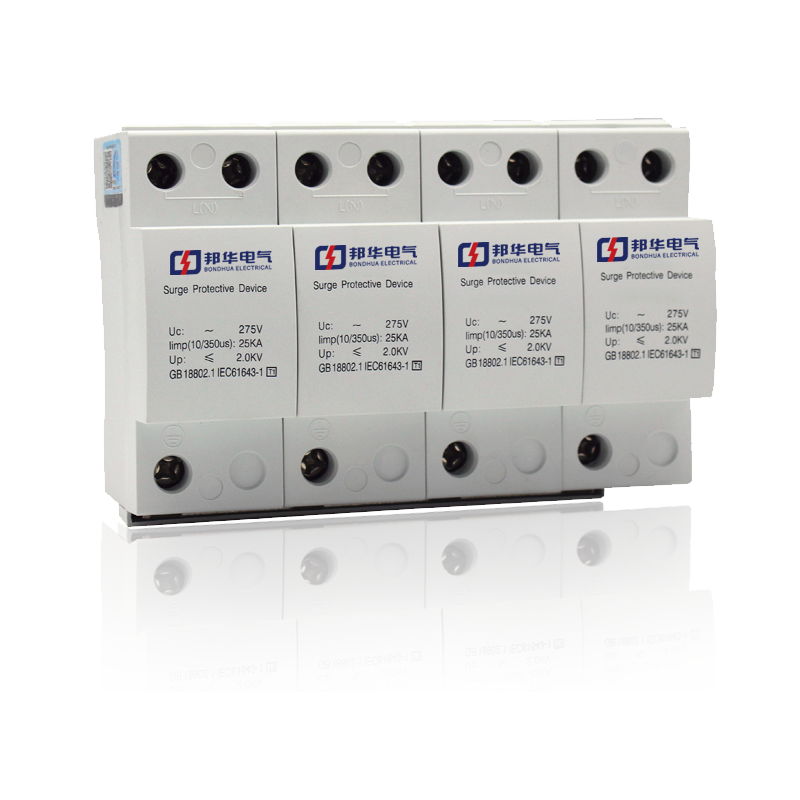

一、GFD-100/4P浪涌保护器产品描述:

GFD-100/4P浪涌保护器是邦华电气专为低压配电系统打造的一级防雷防护设备，隶属于电源电涌防雷器系列，具备超高雷电流泄放能力，单片模块冲击放电电流可达15kA(10/350μs)，最大泄流能力可达200KA(8/20μs)，通过国家专业检测机构雷电防护I类/II类试验，性能达标可靠。该型号采用4极设计，适配三相四线供电系统，主要安装于雷击风险较高地区（LPZ0B或LPZ0B与LPZ1交界区）的电源总进线端，可有效泄放直击雷、感应雷产生的巨大浪涌电流，钳位残压至安全范围，为电力、工业、建筑等多行业配电系统提供全方位防雷防浪涌保护，是高压、高风险场景电气安全防护的核心优选设备。

作为邦华电气核心主打型号之一，GFD-100/4P浪涌保护器依托公司多年电气防护研发经验，采用模块化密封设计，融合浪涌识别技术与热备份保护功能，兼顾安全性、实用性与便捷性，适配多种配电制式，可满足不同行业采购人员的批量采购、精准选型需求，无需多渠道对比，一站式实现GFD-100/4P浪涌保护器采购与应用适配。

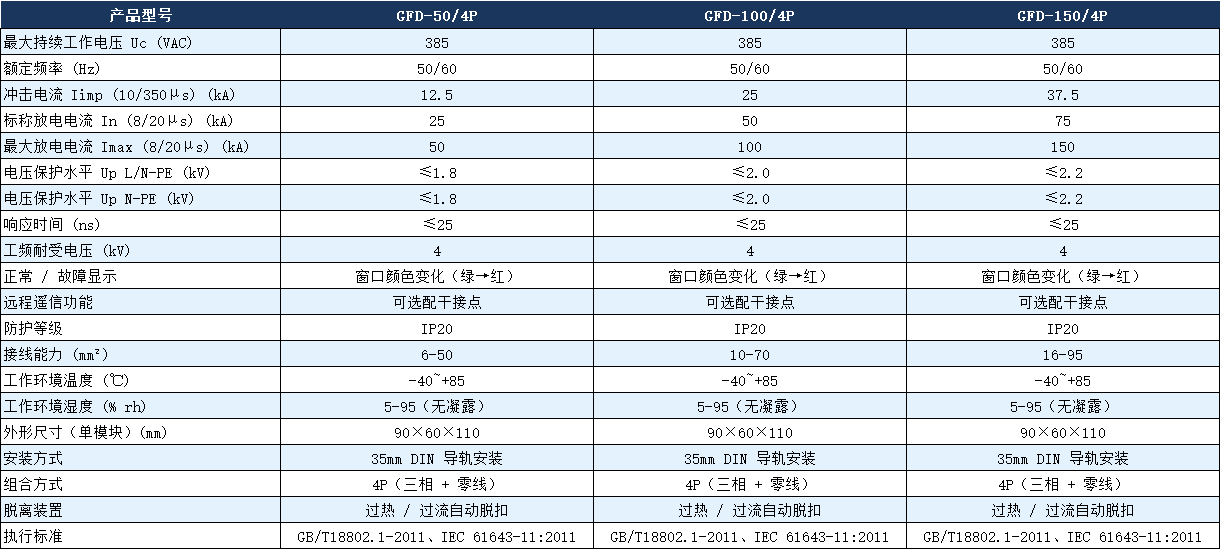

二、GFD-100/4P浪涌保护器详细参数表：

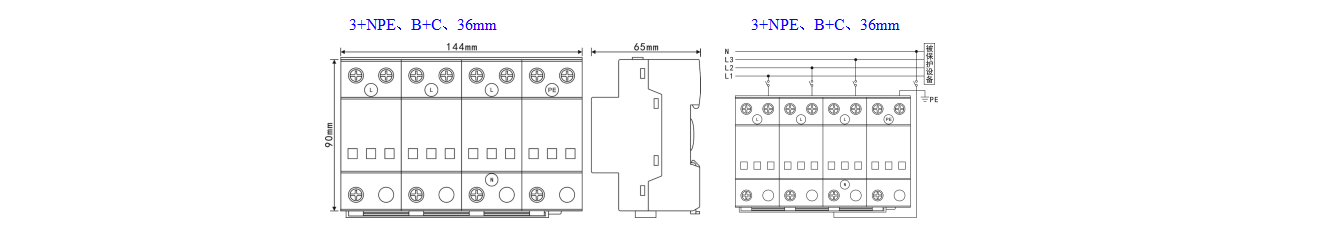

三、GFD-100/4P浪涌保护器尺寸图及接线图：

GFD-100/4P浪涌保护器采用35mm标准导轨式安装（符合4388DIN标准），体积小、重量轻，安装便捷，可直接安装于标准配电柜、配电箱内，适配TN-C-S、TT、IT等多种配电制式，接线简单，附带详细安装说明书，降低现场安装成本与操作难度，适配多行业现场安装需求，是采购人员批量采购、便捷应用的优选浪涌保护器型号。

四、系统接线图：

接线核心原则：

GFD-100/4P浪涌保护器为4极设计，对应三相四线（L1、L2、L3、N），接线时需将产品串联在电源总进线端与配电柜主开关之间，接地端（PE）可靠接地，确保浪涌电流可快速泄放入地，接线长度≤0.5米时防护效率可达99%以上。

详细接线说明：

- 输入端（IN）：L1、L2、L3分别连接三相电源进线，N连接零线进线；

- 输出端（OUT）：L1、L2、L3分别连接配电柜主开关输入端，N连接零线输出端；

- 接地端（PE）：采用截面≥16mm²的接地线，可靠连接至接地排，接地电阻≤4Ω，确保接地良好；

- 接线注意：接线时需紧固端子，避免接触不良产生发热现象，严禁反接、错接，安装完成后需检查接线正确性，再投入使用。

五、GFD-100/4P浪涌保护器分类及适配场景：

按应用场景分类：

GFD-100/4P浪涌保护器凭借超强泄流能力与广泛适配性，主要应用于雷击风险较高、对防雷等级要求较高的行业场景，核心适配以下领域：

- 电力系统类：适配变电站、配电房、输电线路总进线端、配电柜总开关前端等场景，可抵御直击雷、感应雷产生的浪涌冲击，保护电力配电设备安全，是电力行业浪涌保护器采购的核心选型之一；

- 工业类：适配工厂车间、工业自动化生产线、PLC控制柜、变频器前端、大型工业设备总电源端等场景，可抑制设备启停、线路故障引发的浪涌冲击，防止精密电路损坏导致生产线停工，提升工业生产连续性；

- 大型建筑类：适配高层建筑、商业综合体、大型场馆、写字楼等建筑的总配电箱、应急配电系统前端，针对空调、电梯、消防设备等关键负载提供一级防雷防护，避免雷击引发设备损坏与安全事故；

- 特殊场景类：适配通信基站、微波通信局/站、电信机房、光伏电站、轨道交通配电系统等对防雷等级要求较高的场景，可有效泄放强浪涌电流，守护核心设备稳定运行。

按产品规格分类：

GFD-100/4P浪涌保护器核心规格聚焦100KA防雷等级、4极设计，作为一级防雷防护设备，可根据额定电压、选配元器件的不同，分为多个细分规格，方便采购人员按具体参数精准选型：

- GFD-100/4P-385V：额定电压385V，适配常规三相四线配电系统，应用最广泛，常规购买首选规格；

- GFD-100/4P-400V：额定电压400V，适配高压配电场景，满足高电压环境下的防雷防护需求；

- GFD-100/4P-420V：额定电压420V，适配电压波动较大的工业、电力场景，防护稳定性更强；

- GFD-100/4P-690V：额定电压690V，适配高压工业设备配电场景，针对性满足特殊高压防护需求。

六、GFD-100/4P浪涌保护器选型3大核心原则：

- 按场景选型：明确自身应用行业及安装位置（电源总进线端/分配端），结合本文第五章“适配场景”，锁定GFD-100/4P对应的细分规格。例如，常规建筑、工业场景优先选择GFD-100/4P-385V，高压配电场景选择GFD-100/4P-400V及以上规格；雷击风险极高的场景，优先确认产品最大泄流能力，确保满足防护需求。

- 按参数选型：重点关注额定电压、防雷等级、极数三大核心参数，结合自身配电系统电压（如380V三相四线），对照本文第二章参数表，筛选适配规格。核心注意：额定电压需与配电系统电压匹配，避免额定电压过高或过低影响防护效果；极数需匹配配电系统制式，4P适配三相四线，不可错选其他极数规格。

- 按质量选型：优先选择资质齐全、性能达标的产品，GFD-100/4P浪涌保护器需通过国家3C认证、防雷检测，具备检测报告，核心元器件需采用优质材质（如邦华电气产品均采用优质MOV元件、镀银铜端子），避免采购劣质产品导致防护失效、设备损坏。邦华电气生产的GFD-100/4P浪涌保护器均通过国家专业检测，资质齐全，可提供完整检测报告及资质文件。

七、GFD-100/4P浪涌保护器产品优势：

- 质量保障，资质齐全：邦华电气拥有十年防雷设备研发与生产经验，GFD-100/4P浪涌保护器严格按照国家标准生产，通过国家3C认证、雷电防护I类/II类试验，具备完整的检测报告及资质文件；核心元器件选用优质品牌产品，经过严格筛选与测试，防雷效果稳定，使用寿命长，可有效避免防护失效风险，是浪涌保护器采购的可靠选择。

- 性能卓越，防护全面：该型号最大泄流能力可达200KA，响应时间≤25ns，可快速泄放浪涌电流，钳位残压至安全范围；融合浪涌识别技术与热备份保护功能，双重保障电气系统安全，适配多种配电制式，可满足不同行业、不同场景的防雷防护需求，无需多型号搭配，一站式实现一级防雷防护。

- 安装便捷，维护省心：采用35mm标准导轨式安装，体积小、重量轻，可快速安装于常规配电柜、配电箱内，接线简单，附带详细安装说明书及接线图；配备LED故障指示灯，运行状态清晰可辨，模块化设计便于后期维护、更换，降低安装与维护成本。

- 规格齐全，适配广泛：涵盖385V、400V、420V、690V等多种额定电压规格，适配建筑、工业、电力、通信等多行业场景，可满足采购人员批量采购、精准选型需求，无需多渠道采购，提升采购效率。

八、购买专属保障：

- 供货保障：GFD-100/4P浪涌保护器常规规格（385V）现货供应，下单后3-5个工作日即可发货；特殊规格可按需定制，定制周期7-10个工作日；批量采购可优先安排生产、优先发货，确保采购周期可控，满足项目进度需求。

- 售后保障：产品质保3年，质保期内出现质量问题，可免费更换、维修；提供专业技术指导服务，包括选型指导、安装指导、后期维护指导，可安排专业技术人员对接，解决安装、使用过程中的各类问题；产品失效后，可提供更换、回收服务，提升使用便捷性。

- 采购服务：配备专属采购专员对接，提供GFD-100/4P浪涌保护器型号咨询、参数解读、批量报价、资质文件提供等一站式采购服务；支持线上、线下多渠道对接，可提供样品检测，确保采购产品与需求一致；批量采购可签订正式采购合同，保障采购双方权益。

- 价格保障：厂家直供，无中间环节，批量采购可享受阶梯优惠，性价比突出；价格透明，无隐藏费用，采购专员可提供详细报价单，明确产品价格、运输费用等，助力采购人员控制采购成本。

九、常见问题解答：

- 问：GFD-100/4P浪涌保护器不同规格，价格有差异吗？

答：有差异，价格主要取决于额定电压、元器件配置，不同规格价格略有不同，具体价格可咨询邦华电气采购专员，批量采购可享受专属优惠，贴合浪涌保护器采购成本控制需求。

- 问：批量采购GFD-100/4P浪涌保护器，有优惠吗？供货周期能缩短吗？

答：批量采购可享受阶梯优惠，采购量越大，优惠力度越大；常规规格现货供应，批量采购可优先安排生产，根据采购量可缩短供货周期，具体可与采购专员对接确认，解决批量采购核心顾虑。

- 问：GFD-100/4P浪涌保护器标注的防雷等级，能满足实际防雷需求吗？

答：完全可以，该型号产品由邦华电气严格按照国家标准生产，通过国家专业检测机构I类/II类试验，防雷等级、泄流能力真实达标，最大泄流可达200KA，可有效抵御直击雷、感应雷冲击，支持提供检测报告，打消质量顾虑。

- 问：如果选型错误，GFD-100/4P浪涌保护器能更换型号吗？

答：可以，在产品未安装、未损坏、不影响二次销售的前提下，可联系采购专员办理型号更换手续，邦华电气提供专属采购服务，降低采购决策风险，解决选型失误痛点。

- 问：GFD-100/4P浪涌保护器的使用寿命是多久？后期维护方便吗？

答：正常使用情况下，使用寿命可达5-8年，产品配备LED故障指示灯，可实时反馈运行状态，维护人员可快速排查故障、更换产品；同时产品采用模块化设计，更换便捷，可降低后期维护成本。

GFD-100/4P浪涌保护器作为一级防雷防护设备，具备防雷等级高、泄流能力强、安装便捷、适配广泛等优势，通过国家专业检测，资质齐全，可满足建筑、工业、电力、通信等多行业的防雷防护需求，是采购人员批量采购、精准选型的优选浪涌保护器型号。邦华电气提供厂家直供、专属采购服务及完善的售后保障，助力采购人员高效、省心完成GFD-100/4P浪涌保护器采购工作，守护电气系统安全稳定运行。
