GFD1-100/4P避雷器——高压电气系统防雷防护优选

避雷器（SPD）作为电气系统防雷防浪涌的核心设备，主要作用是快速泄放雷电过电压、操作过电压等瞬时浪涌电流，限制设备两端的过电压幅值，保护各类电气设备免受浪涌冲击损坏，保障电力系统、电气设备的稳定运行与安全使用。GFD1-100/4P避雷器作为邦华电气核心主推型号，凭借超大通流容量、稳定的防护性能，广泛应用于多行业高压电气场景。

一、GFD1-100/4P避雷器产品描述：

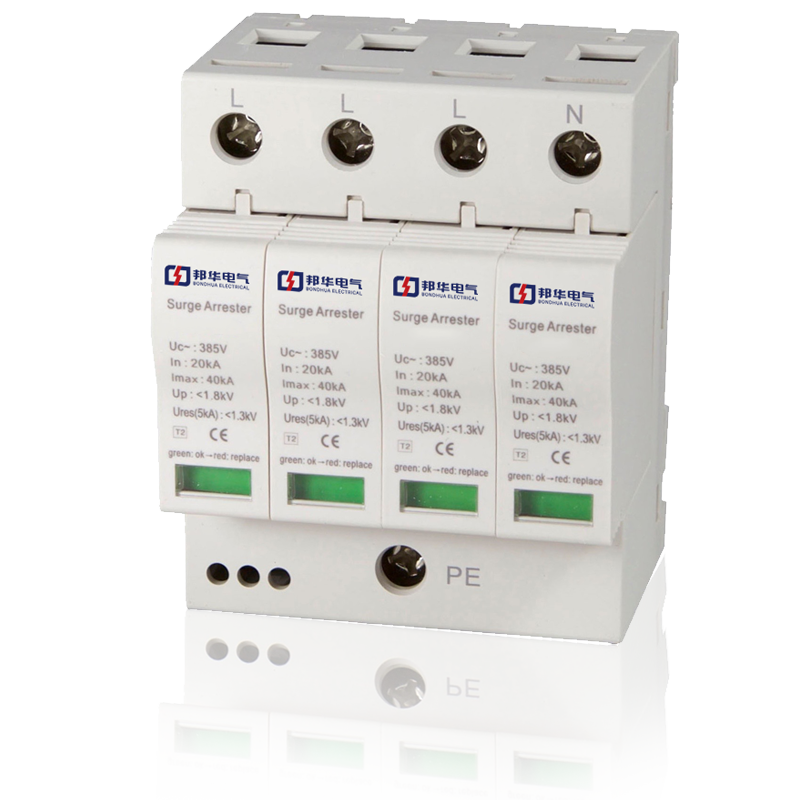

GFD1-100/4P避雷器（SPD）是邦华电气结合多年防雷工程经验，严格按照国家标准GB18802.1-2011规范研发生产的一款高性能电源浪涌防护设备，属于B级防雷产品，核心适配三相四线制供电系统，专为需要高防雷等级、大电流防护的场景设计，可有效抵御直接雷电或间接雷电引发的瞬时浪涌冲击，为电气设备提供全方位、多层次的防雷防护，广泛应用于变电站、工业车间、大型建筑配电房、通信基站等对电气安全要求较高的场景，是高压电气系统防雷防护的核心优选设备。

GFD1-100/4P避雷器采用一体化模块结构设计，外壳选用高强度阻燃ABS材质，具有耐高温、耐腐蚀、抗冲击、绝缘性能优良的特点，可有效适应工业、电力等复杂恶劣的安装环境，避免因环境因素影响产品防护性能。产品内置高能容量氧化锌压敏电阻，具备通流容量大、响应速度快（≤25ns）、残压低、防雷效果稳定的核心优势，能够在瞬时浪涌发生时，快速导通，将浪涌电流安全泄放入地，同时快速切断浪涌通道，避免浪涌电流反噬损坏电气设备。

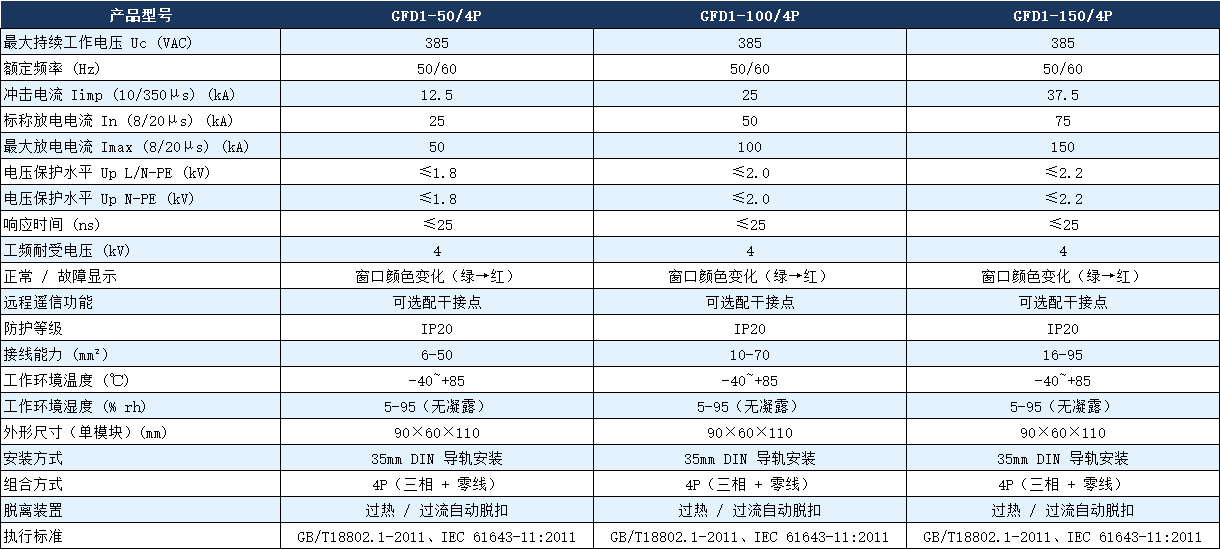

二、GFD1-100/4P避雷器详细参数表：

该产品采用4极（4P）设计，适配交流50/60HZ，额定电压380V的供电系统，支持相对相、相对地、相对中线、中线对地及其组合等多种保护模式，防护范围全面，可满足多场景电气系统的防护需求。产品内置热敏控制过热危险脱扣机构，搭配失效指示功能，红色窗口出现即为失效状态，方便采购人员及运维人员快速排查产品状态，降低后期维护成本。同时，产品采用标准化35mm DIN轨道安装设计，结构紧凑、体积小巧，即使在狭窄的配电空间也可快捷完成安装，适配各类配电柜、配电箱的安装需求，无需额外改造安装场地，大幅提升安装效率，降低安装成本。

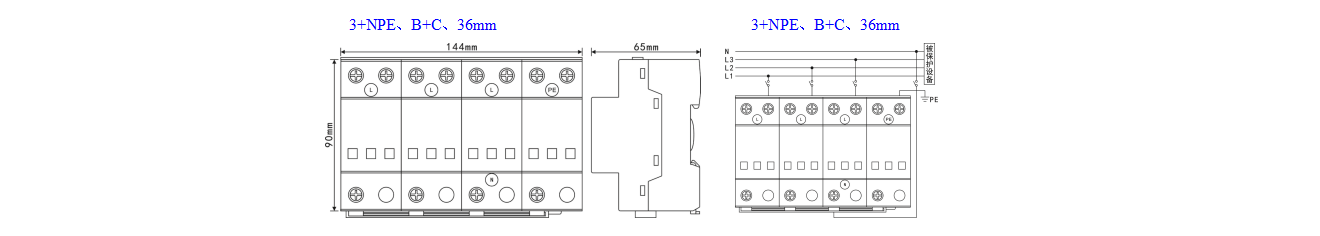

三、GFD1-100/4P避雷器尺寸图及接线图：

作为邦华电气核心产品之一，GFD1-100/4P避雷器所有元器件均选用国内外知名品牌，经过严格的筛选、检测与老化试验，产品合格率达100%，具备3C认证、防雷检测报告等全套资质，质量可靠、使用寿命长，可长期稳定运行，有效减少产品更换频率，降低采购及运维的综合成本。

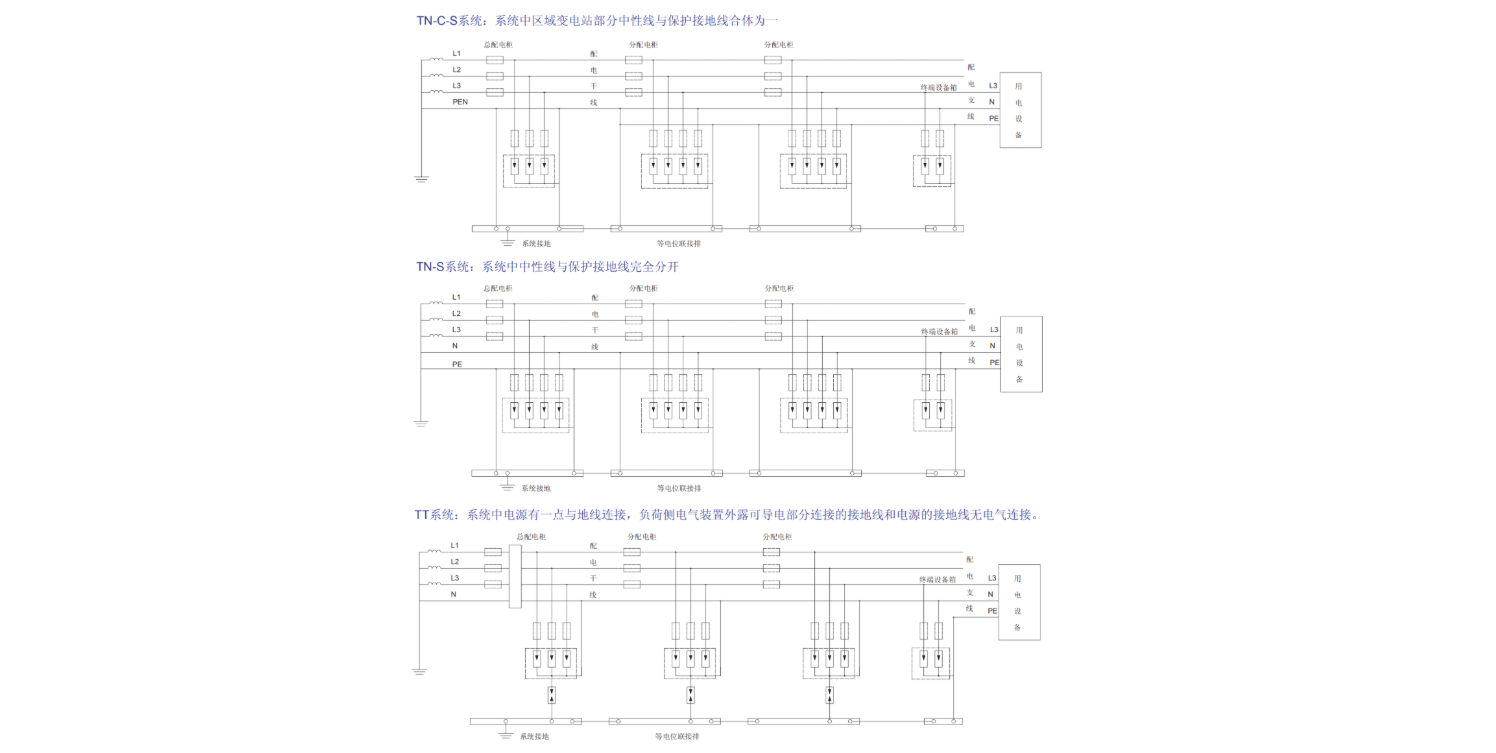

四、系统接线图：

GFD1-100/4P避雷器专为三相四线制供电系统设计，接线简单、便捷，可直接接入配电系统，接线过程中需严格遵循“并联接入、就近接地”原则，确保防雷防护效果，以下为详细接线说明及注意事项：

1. 接线方式：并联接入三相四线制供电系统，输入端接电源相线（L1、L2、L3）及零线（N），输出端接被保护设备，接地端（PE）需可靠接地，接地电阻≤4Ω；

2. 导线选择：建议选用2.5~35mm²的铜质导线联接，具体可根据实际工况调整，导线连接需牢固，避免接触不良导致的防护失效；

3. 接线顺序：先接接地端（PE），再接输入端（L1、L2、L3、N），最后接输出端，接线完成后需检查接线正确性，确认无误后再通电使用；

4. 注意事项：接线过程中需切断电源，避免带电操作；接地导线需选用专用接地线，禁止与其他导线混用；接线端子需拧紧，防止松动产生电弧，影响产品性能。

五、GFD1-100/4P避雷器适配场景：

GFD1-100/4P避雷器凭借100KA大通流容量、380V额定电压、4极防护设计，适配多行业高压、大电流防护场景，具体适配场景如下：

-电力系统场景：变电站、高压配电房、输电线路终端、配电箱等，可保护变压器、高压开关、电力仪表等电气设备免受浪涌冲击；

-工业生产场景：工厂车间、工业生产线、大型机械设备配电系统、车间配电柜等，适配中大型电机、工业控制柜等设备的防雷防护，尤其适合雷电高发、工况复杂的工业环境；

- 建筑行业场景：大型写字楼、商场、酒店、高层住宅等建筑的总配电房、应急配电系统，可保护建筑内电气设备、消防应急系统的稳定运行；

-通信及其他场景：通信基站、数据中心、轨道交通配电系统、石油化工配电场景等，适配对电气安全要求较高、需要大电流防护的场景。

六、购买选型核心指南：

采购人员在选购GFD1-100/4P避雷器时，无需盲目对比，遵循以下3大核心原则，结合自身场景及参数需求，即可快速锁定适配产品，同时规避采购风险，提升采购效率：

1.  按场景选型：先明确自身应用行业及供电系统类型，若为三相四线制、380V供电，且需要100KA级别的防雷防护（如变电站、工业车间），可直接锁定GFD1-100/4P型号；若为单相220V供电、防雷等级需求较低，可咨询邦华电气采购专员，更换适配型号；

2.  按参数选型：重点核对核心参数——通流容量（100KA）、极数（4P）、额定电压（380V），确保与自身配电系统、设备需求一致；同时关注响应时间、限制电压等参数，优先选择参数达标、性能稳定的产品（如邦华电气GFD1-100/4P，所有参数符合国家标准）；

3.  按质量与资质选型：优先选择正规厂家生产、资质齐全的产品，确保产品具备3C认证、防雷检测报告等相关资质，避免采购劣质产品导致的防护失效、设备损坏；同时关注产品材质、元器件质量，优先选择阻燃外壳、优质元器件的产品，延长使用寿命。

七、GFD1-100/4P避雷器产品优势：

邦华电气GFD1-100/4P避雷器，立足多行业高压防雷需求，依托自身研发生产实力，打造差异化核心优势，贴合采购人员对“质量、性能、便捷性”的核心需求：

-质量严苛保障：所有GFD1-100/4P避雷器均严格按照国家标准GB18802.1-2011生产，元器件选用国内外知名品牌，经过筛选、检测、老化三重检验，产品合格率100%，具备3C认证、防雷检测报告、ISO9001质量认证等全套资质，质量可靠，可长期稳定运行，减少产品更换频率。

-性能优势突出：内置高能氧化锌压敏电阻，100KA大通流容量，可有效抵御强浪涌冲击；响应速度≤25ns，瞬间泄放浪涌电流，防护及时；残压低至≤2.8KV，有效保护敏感电气元器件，避免浪涌冲击损坏设备；4极全防护设计，适配三相四线制系统，防护无死角。

-安装维护便捷：采用标准化35mm DIN轨道安装，结构紧凑、体积小巧，适配各类配电柜、配电箱，无需额外改造安装场地，安装效率高；内置失效指示功能，红色窗口提示失效状态，运维人员可快速排查，降低后期维护成本；搭配详细安装说明书、接线图，新手也可规范安装。

-适用范围广泛：适配380V三相四线制供电系统，100KA防雷等级，可满足电力、工业、建筑、通信、轨道交通等多行业高压、大电流防护需求，一站式适配各类采购场景，无需多渠道采购。

八、购买专属保障：

邦华电气深耕防雷电气领域十余年，始终以采购客户需求为核心，提供全方位采购保障，降低采购风险、提升采购效率，让采购更省心、更放心：

-供货保障：GFD1-100/4P避雷器常规型号现货充足，当天采购当天发货，无需长时间等待；批量采购可优先安排生产，根据采购量灵活调整供货周期，最短可缩短至3个工作日，确保不影响采购方施工进度；支持全国物流配送，全程跟踪物流状态，确保产品安全送达。

-售后保障：产品享受2年专属质保，质保期内出现质量问题（非人为损坏），可免费更换产品，无需承担额外费用；配备24小时专业技术团队，提供安装指导、故障排查、产品维护等全方位技术支持，及时解决采购方及运维方的各类疑问；建立完善的客户档案，定期回访，了解产品使用情况，提供后续技术服务。

-采购服务保障：配备专属采购专员一对一对接，全程跟进采购流程，提供型号咨询、参数解读、批量报价、资质文件提供等一站式采购服务，无需采购人员多部门对接，提升采购效率；支持批量采购议价、定制化需求咨询（如特殊参数、特殊场景适配），满足不同采购方的个性化需求；采购流程透明，报价清晰，无隐形消费，确保采购成本可控。

- 质量保障承诺：所有GFD1-100/4P避雷器均与参数表一致，杜绝虚假参数、劣质产品；支持第三方检测，若检测产品不符合国家标准或参数标注，可无条件退换货，并承担检测费用，确保采购方权益不受损害。

九、常见问题解答：

针对采购人员在选购GFD1-100/4P避雷器时的高频疑问，邦华电气专业解答，透明公开，降低采购决策顾虑，助力高效采购：

问：GFD1-100/4P避雷器的价格是多少？不同采购量有优惠吗？

答：GFD1-100/4P避雷器价格按采购量、合作模式定价，常规采购有基础优惠，批量采购可享受大幅折扣，具体报价可咨询邦华电气采购专员，提供精准报价单。

问：GFD1-100/4P避雷器的供货周期能保障吗？批量采购能缩短周期吗？

答：邦华电气GFD1-100/4P避雷器常规型号现货供应，当天采购当天发货；批量采购可优先安排生产，根据采购量可缩短至3-5个工作日，确保不影响采购方施工进度。

问：GFD1-100/4P避雷器标注的100KA防雷等级，能满足实际雷电防护需求吗？

答：可以，邦华电气GFD1-100/4P避雷器所有型号均通过国家防雷检测，防雷等级真实达标，100KA通流容量可有效抵御直接雷电、间接雷电引发的浪涌冲击，支持提供检测报告验证。

问：如果选型错误，或者产品尺寸不符，能更换型号吗？

答：可以更换。邦华电气为采购人员提供完善的退换货服务，若因选型错误、尺寸不符导致产品无法使用，在产品未拆封、未安装、无损坏的前提下，可联系采购专员办理退换货手续，同时专员会协助重新选型，降低采购决策风险，确保采购到适配产品。

问：GFD1-100/4P避雷器后期维护复杂吗？出现故障有专业指导吗？

答：维护简单便捷，产品自带失效指示功能，运维人员可通过观察指示窗口快速判断产品状态，无需专业检测设备；若产品出现故障或失效，邦华电气提供24小时专业技术指导，协助更换产品、排查问题，确保电气系统快速恢复防雷防护功能。

问：采购GFD1-100/4P避雷器后，能提供安装指导吗？

答：可以。邦华电气为所有采购客户提供免费安装指导服务，配备专业技术人员，可通过电话、视频等方式指导安装人员规范接线、正确安装；同时提供详细的安装说明书，搭配接线图、尺寸图，确保安装过程高效、规范，保障防雷防护效果。

GFD1-100/4P避雷器，100KA大通流容量、4极全防护、380V额定电压，适配电力、工业、建筑、通信等多行业高压防雷场景，质量达标、资质齐全、安装便捷，搭配专属采购服务与完善的售后保障，可有效降低采购成本、规避采购风险，邦华电气助力采购人员高效完成GFD1-100/4P避雷器采购工作，为电气系统提供可靠的防雷防护。
