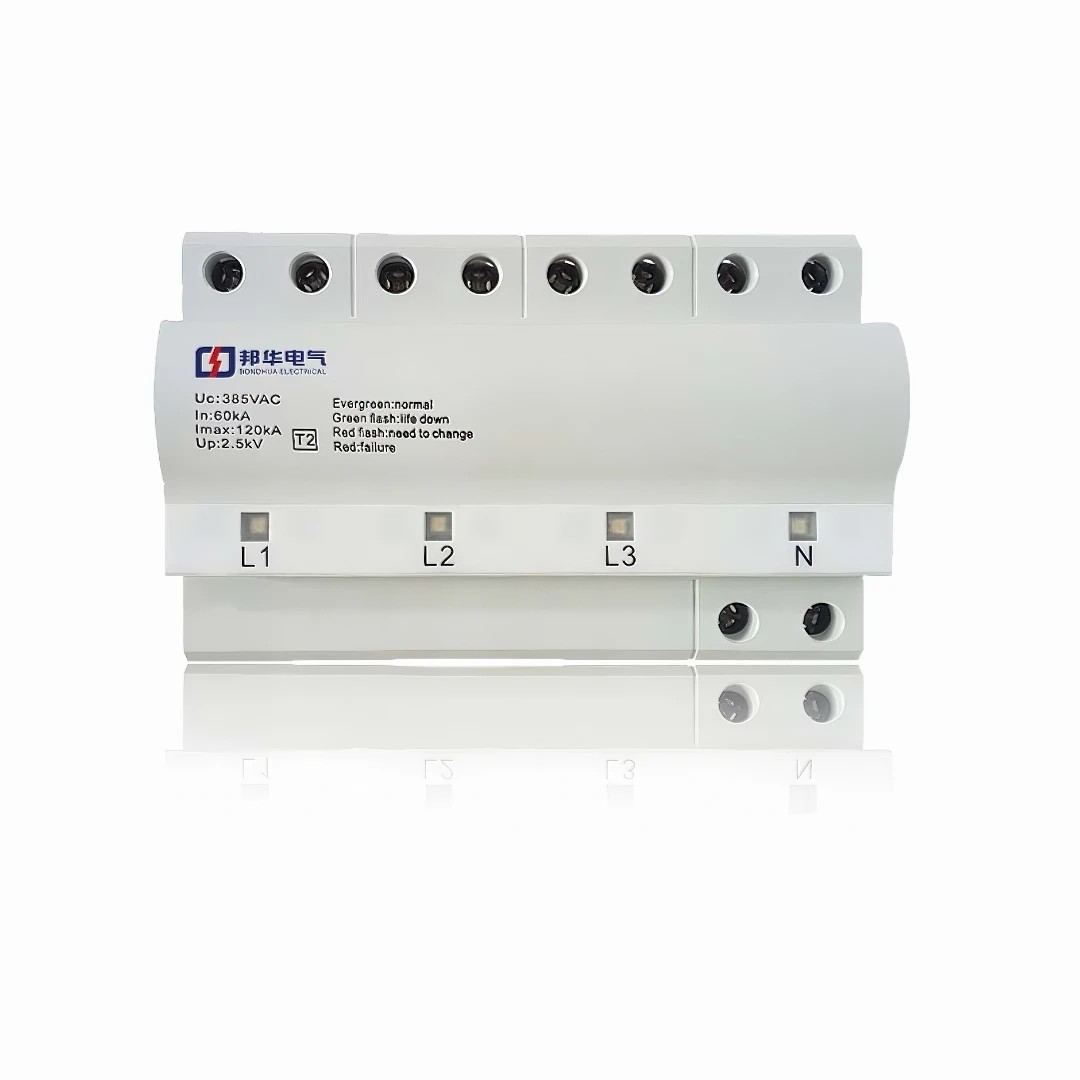

ZH6-B100/3-690/4P过电压保护器—— 您的高压配电系统防过压核心屏障

一、ZH6-B100/3-690/4P过电压保护器详细概述：

ZH6-B100/3-690/4P过电压保护器，专为解决您在高压配电场景中遇到的雷击过电压、操作过电压、电网波动等问题而生，直击设备损坏、生产线停机、项目验收受阻等核心痛点。我们针对该型号做了专项工况优化，采用多层循环叠加技术，既兼顾快速响应的优势，又提升通流容量，无论是极端雷击环境下的大电流泄放，还是日常配电系统的操作过电压抑制，都能稳定响应、精准防护，避免您的高压设备因过电压冲击出现故障，大幅降低设备维护成本与停机损失。

本型号ZH6-B100/3-690/4P过电压保护器，是邦华电气深耕电气防护领域十余年的匠心之作，全系列产品均通过国家权威机构型式试验，每一台产品出厂前均经过全项性能检测，确保符合您项目的验收规范与设计要求。邦华电气提供完整的资质文件、专业选型指导与完善售后技术支持，从采购前的参数匹配，到安装后的调试维护，全流程一对一服务，让您采购省心、使用放心，无需担心资质不符、选型不当等问题。

针对您的高压配电特殊工况需求，ZH6-B100/3-690/4P过电压保护器做了专项优化，适配690V三相交流系统，可直接对接多种配电制式，无需额外改造即可安装使用，大幅缩短您的项目施工周期，适配风电、煤矿、工业高压等复杂场景的防护需求。

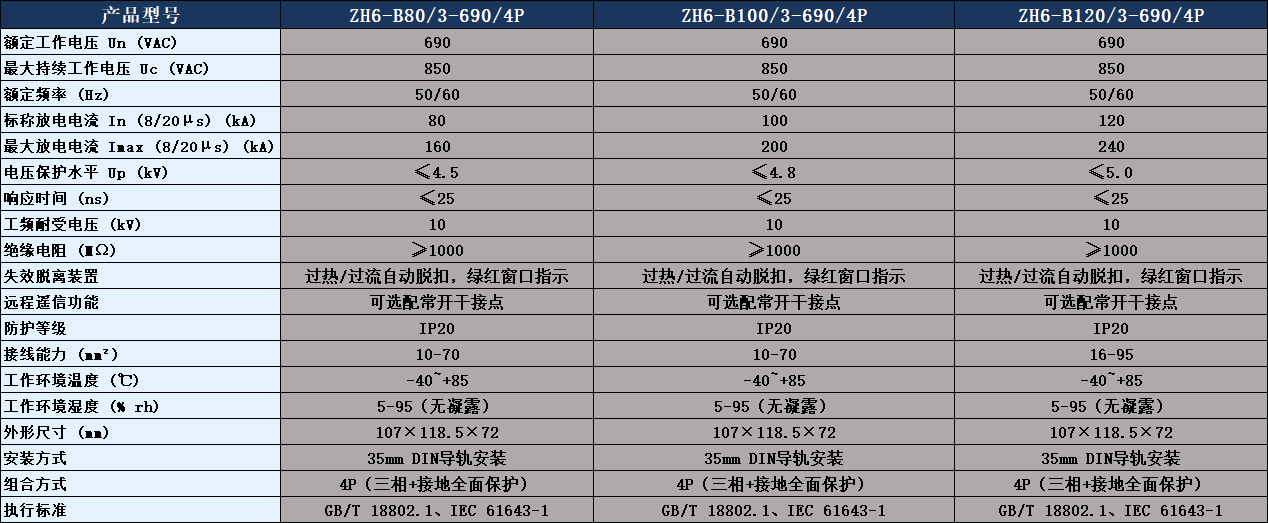

二、ZH6-B100/3-690/4P过电压保护器核心技术参数表：

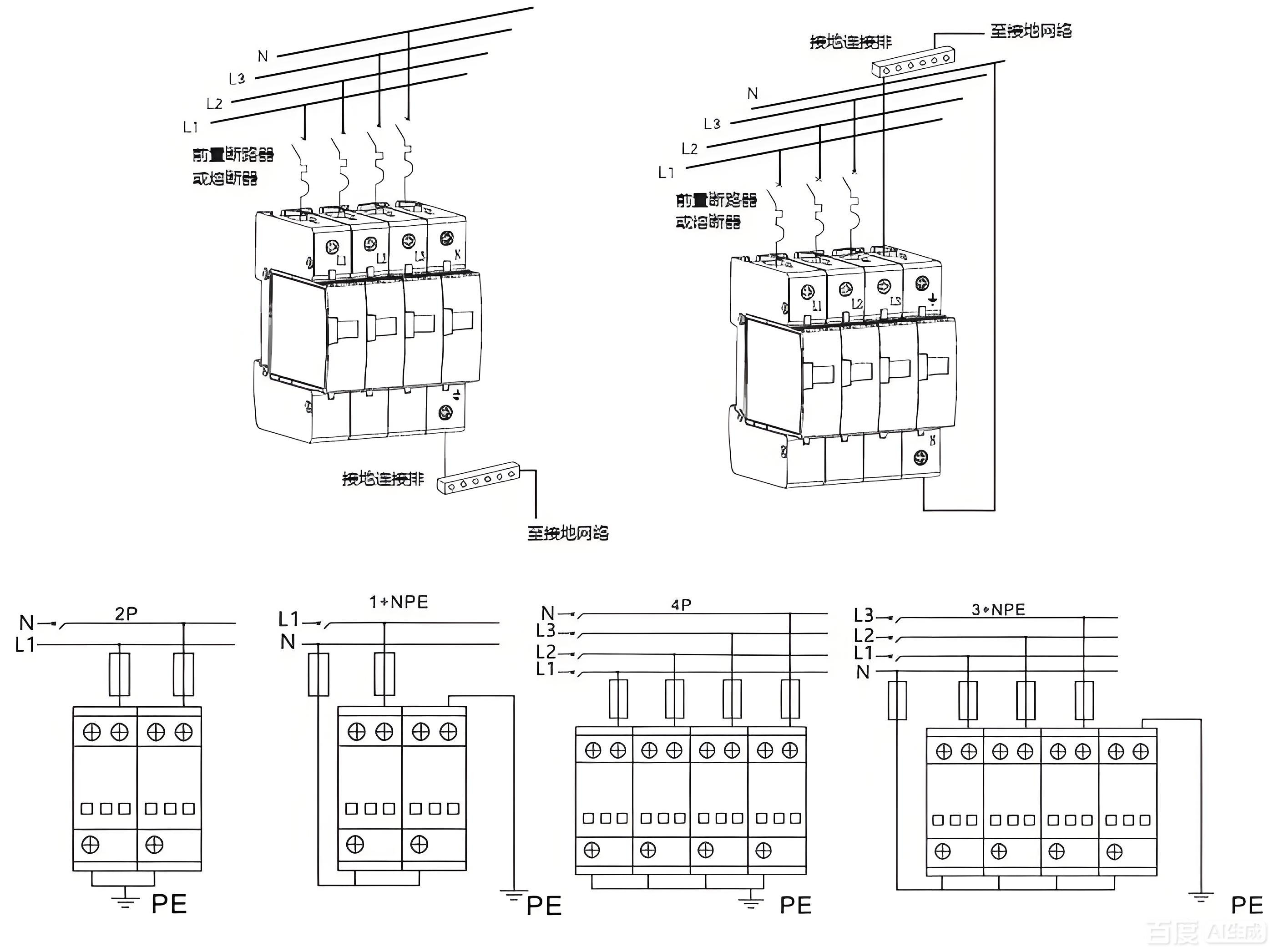

三、ZH6-B100/3-690/4P过电压保护器尺寸图及接线图：

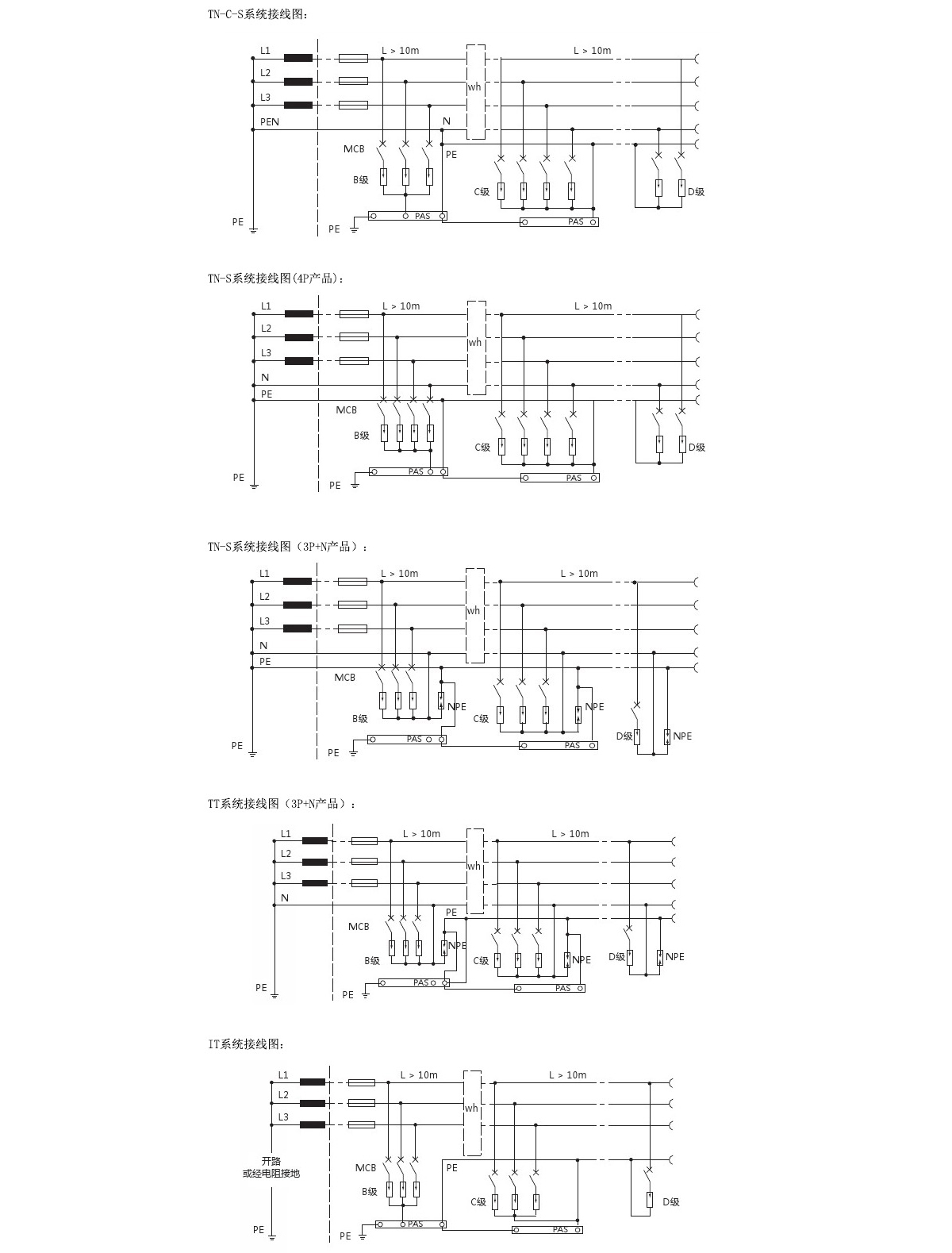

四、系统接线图：

核心安装规范：

1.  本产品需安装在高压配电箱/控制柜进线端，采用35mm标准导轨安装，安装时需确保接线牢固，接触良好，避免松动导致接触不良影响防护效果。

2.  接线线径需符合国标规范，因本产品最大放电电流达100kA，相线接线线径≥10mm²，接地线线径≥16mm²，确保电流顺利泄放。

3.  产品接地线需短而直，长度不宜超过0.5米，降低引线电感对保护水平的影响，确保过电压防护效果达到设计标准。

4.  产品安装时需预留足够的散热空间，避免与发热设备紧邻安装，同时远离易燃易爆物品，确保产品长期稳定运行，延长使用寿命。

5.  安装完成后，需检查故障指示窗口状态，确保产品处于正常工作状态，方可投入使用；定期检查接线牢固性与指示状态，及时处理异常情况。

五：ZH6-B100/3-690/4P过电压保护器核心优势与特点：

1.  精准参数适配，契合高压工况需求：690V额定电压、100kA最大放电电流，搭配690V特制芯片，确保动作电压及通流一致性优越，完全贴合高压配电项目设计图纸要求，无需修改设计方案即可直接采购使用，避免您因参数不符出现项目验收不通过的问题。

2.  双重防护设计，守护设备安全无忧：采用多层循环叠加技术，兼顾压敏元件无续流、响应速度快的优势，同时克服通流容量不足的问题，纳秒级快速响应，可有效泄放雷击及操作过电压产生的大电流，将电压限制在安全范围，全方位保护您的高压变频器、变压器、PLC等精密电气设备不受损坏；内置热熔脱扣装置，故障时自动切断回路，避免设备故障扩大。

3.  严苛品控合规，资质齐全验收无忧：邦华电气自主研发生产，核心元器件选用优质品牌，每一台ZH6-B100/3-690/4P过电压保护器均经过多道出厂检测，通过国家权威机构认证，具备完整的型式试验报告、产品合格证等资质文件，完全满足建筑、工业、新能源等各类高压项目的验收要求，让您项目验收全程无忧。

4.  便捷安装维护，降低综合成本：采用35mm标准导轨安装设计，体积紧凑，适配各类高压配电箱、控制柜安装空间，无需专业工具即可快速安装；自带LED故障指示窗口，正常/故障状态一目了然，无需拆卸即可快速判断产品状态，模块化设计便于后期更换，大幅降低您的安装施工与后期维护成本。

5.  厂家直供保障，高性价比之选：邦华电气源头厂家直供，无中间商赚差价，支持小批量试样与大批量集采，批量采购可享专属阶梯优惠；常规规格现货充足，下单后24小时内即可发货，缩短您的采购周期，让您在保障产品品质的同时，进一步降低采购成本。

六、ZH6-B100/3-690/4P过电压保护器适配应用场景：

1.  风电系统场景：适配风电场的箱变低压侧、风机变流器、机舱配电系统，可有效防护雷击过电压、操作过电压对风电设备的损坏，适配690V风电专用配电系统，确保风机稳定运行，避免因设备故障导致的风电停机损失，适配各类陆上、海上风电场项目。

2.  煤矿行业场景：可作为煤矿专用过电压保护器，应用于煤矿井下配电系统、地面控制室、通风设备、排水设备的高压配电端，具备良好的防腐蚀、抗潮湿性能，可有效防护电网波动与雷击过电压，保障煤矿生产设备安全稳定运行，符合煤矿行业电气安全规范。

3.  工业高压场景：适配机械制造、化工、冶金、建材等行业的高压配电系统，如工厂高压生产线、高压变频器前端、大型电机控制回路等，防护操作过电压与雷击浪涌，避免精密高压设备损坏，确保生产线连续运行，降低设备维护成本与停机损失。

4.  新能源配套场景：适配光伏电站升压站、储能系统高压配电端、充电桩高压侧等新能源项目，可有效防护新能源系统运行过程中产生的过电压，适配690V高压配电制式，保障新能源设备稳定运行，助力新能源项目顺利验收与长期运营。

5.  市政与公共设施场景：应用于城市轨道交通高压配电系统、市政高压照明、大型场馆（体育馆、会展中心）高压配电端、污水处理厂高压设备等，防护雷击与电网波动引发的过电压，保障公共设施正常运行，提升电气系统安全等级。

6.  高层建筑高压场景：适配超高层建筑的高压配电房、电梯机房高压配电端、消防系统高压回路等，可有效防护雷击过电压与操作过电压，保障高层建筑电气设备安全，避免因设备故障影响居民生活与建筑安全。

七、常见问题解答：

1.  问：ZH6-B100/3-690/4P过电压保护器适配什么电压等级？适用于什么位置？

答：ZH6-B100/3-690/4P过电压保护器专为AC690V三相交流系统设计，适用于高压配电系统进线端，可作为一级或二级过电压防护，适配风电、煤矿、工业高压等多种场景，可直接匹配您的项目设计图纸要求。

2.  问：采购ZH6-B100/3-690/4P过电压保护器，邦华电气是否提供型式试验报告和验收资质？

答：可以。邦华电气为每一笔订单都提供ZH6-B100/3-690/4P过电压保护器对应的完整型式试验报告、产品合格证等全套资质文件，完全满足您的项目验收要求，您可在采购时直接向客服索要。

3.  问：质保周期是多久？出现故障怎么办？

答：本型号过电压保护器质保周期为2年（邦华电气官方质保），质保期内出现非人为损坏的产品质量问题，我们免费为您更换新品，同时提供24小时技术支持，快速解决您的使用难题。

4.  问：ZH6-B100/3-690/4P过电压保护器有没有现货？下单后多久可以发货？

答：该型号为邦华电气常规主力型号，常备大量现货，常规订单下单后24小时内即可发货，大批量集采订单可提前与我们沟通，优先排单生产，保障您的项目工期不受影响。

5.  问：ZH6-B100/3-690/4P过电压保护器可以用于直流系统吗？

答：不可以。本型号为交流型过电压保护器，专为690V三相交流系统设计，不可用于直流系统，如需直流专用过电压保护器，可联系邦华电气客服，我们为您推荐对应适配型号。

6.  问：该型号产品是否支持定制化调整？

答：支持。邦华电气可根据您的具体项目需求，对ZH6-B100/3-690/4P过电压保护器的参数、外壳材质等进行定制化调整，定制周期7-10个工作日，确保产品完美适配您的工况需求。

如果您正在为项目采购ZH6-B100/3-690/4P过电压保护器，或是需要匹配对应参数的高压防护产品，欢迎随时联系邦华电气，我们可为您提供免费的选型指导、参数核对与报价服务，全系列产品资质齐全、现货充足、支持定制，邦华电气深耕电气防护十余年，厂家直供、售后完善，为您的高压电气系统提供全周期的可靠防护，让您采购无忧、使用安心。
